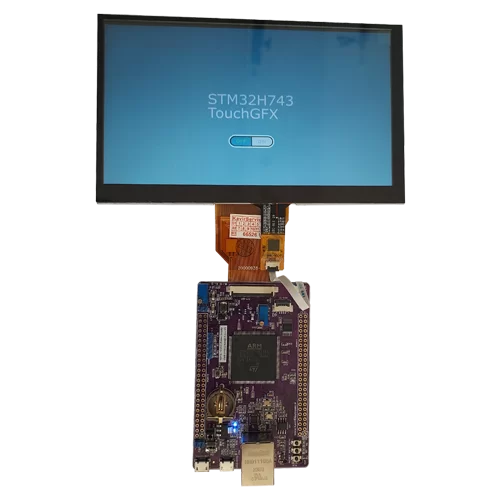

برد کاربردی و حرفه ای نانو EWB-STM32-NANO-FULL -STM32H743IIT6-V6.0 (جدید) امکانات فول

بعد از خرید از دانلود ویژه می توانید مثالهای مربوطه دانلود نمائید.
توجه:(سورس کد STLDR در فولدر مثالهای HAL قرار داده شده به همراه فایل ویرایش و تست شده stldr آن ویرایش 24/4/1404)

برد کاربردی و حرفه ای EWB-STM32-NANO-FULL:
-    این برد با هسته میکروکنترلر stm32h743iit6 از خانواده Cortex-m7 با سرعت 480 مگاهرتز و 2048 کیلو فلش و 1024 کیلو بایت RAM است.
-    مهم ترین مزیت این میکرو سرعت بالا، قابلیت  RAM خارجی ، السیدی کنترلر داخلی و همچنین QSPI است.
-    این میکرو یکی از بهترین گزینه ها برای کار با السیدی های رنگی  می باشد
-    سرعت رفرش صفحه بسیار بالا است.
-    یکی از بهترین گزینه ها  برای ساختHMI  های صنعتی و انجام پروژه های صنعتی است.
-    قیمت مناسب آیسی میکرو و سرعت بسیار بالا گزینه مناسب برای تولید می باشد.

کیفیت PCB بسیار بالا (سفارش از چین) و قطعات استفاده شده در برد همگی 100 درصد اورجینال می باشند و مونتاژ داخل می باشد.

این برد در 4لایه و در ابعادبسیار کوچک طراحی شده است. همچنین این برد در فیلم های آموزشی سری F4/H7 استفاده شده است

نکته مهم:

• فایل flm جهت پروگرام کردن حافظه خارجی(w25q64) ارائه شده است

• مثالهای ,emwin,LVGL, TouchGFX نیز در مثال ها قرار داده شده است.
• مثالها و فایلهای مرتبط با ورژن 4 نیز در اختیار شما قرار داده خواهد شد
• همچنین مشتریانی که ورژن 4 خرید داشته اند دسترسی به فایلهای ورژن 5 خواهند داشت همچنین ورژن 6 که صرفا یک مثال spi flash اضافه خواهد شد و ما بقی مثالها مشابه قبل می باشد


توجه:

1.این برد توسط طراح  شرکت کویرالکترونیک طراحی شده و مراقب سوء استفاده کنندگان این بخش باشید

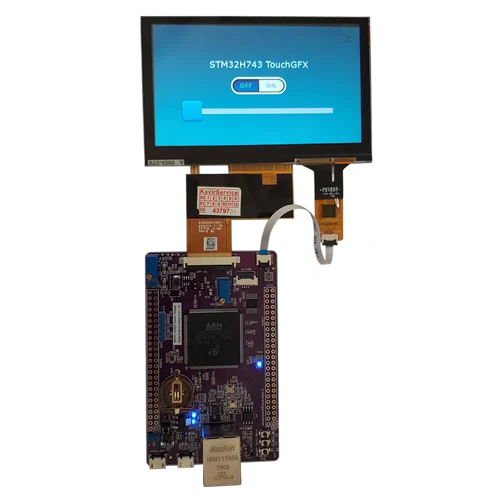

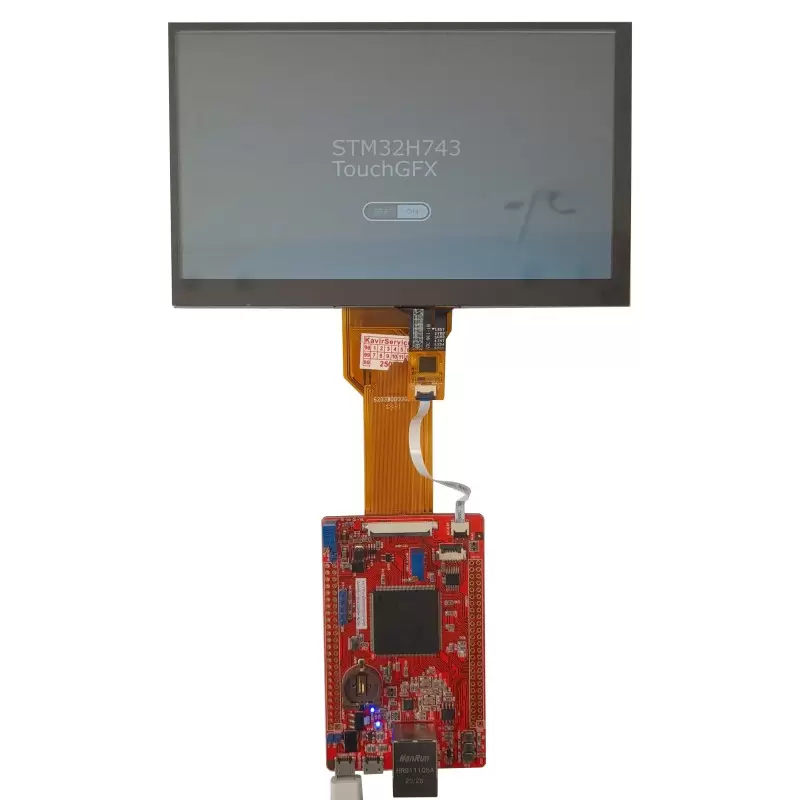

2.این برد السیدی های 40 پین و50  به صورت مستقیم از سایز 4.3 تا 10.1 اینچ و ال ای دی 10.1 اینچ به همراه تاچ را ساپورت میکندو مدار بهینه و کم مصرف نسبت به بردهای مشابه(جدید)

3.. تمامی بخش های برد اعم از ethernet,microsd,lcd40,.... همگی بخوبی تست و کار میکنند

مشخصات برد:

• قابلیت اتصال LCD های رنگی40 پین و50 پین (ساپورت السیدی های 4.3 اینچ تا 10.1 اینچ RGB )
• ساپورت تاچ مقاومتی 4 پین
• کانکتور 6  پین استاندارد تاچ خازنی  (سوکت 1mm مناسب تاچ های سری FT )
• کانکتور 6  پین استاندارد تاچ خازنی  (سوکت 0.5mm مناسب تاچ های سری GT911)
• میکرو اس دی Micro sd
• مدار بک لایت بهینه شده با کنترل و دقت بسیار بالا برای حصول بهترین کیفیت نمایش(جدید)
• قابلیت پروگرام و ایرز میکرو با USB فلش لودر
• آیسی تاچ کنترلر xpt2046
•  SDRAM 32MB 16Bit استفاده از رم  بسیار با کیفیت 100%  اورجینال MT48LC16M16A2P
• USB HOST
• USB Device
• ارتباط RS485
• ارتباط CAN
• شبکه  10/100Mb (LAN8720)
• ارتباط I2C با AT24C02
• RTC BACKUP
• USER KEY
• USER LED
• آیسی نور فلش W25Q64 به صورت QSPI

• size:96*60

محتویات محصول:

• برد کاربردی و حرفه ای EWB-STM32H743II

•  موارد مورد نیاز مانند سورس ها ،شماتیک و همه نرم افزارهای مورد نیاز را می توانید از تب دانلود ویژه محصول، دانلود کنید.

• ورژن 5
  -اتصال usb2serial از پورت  سریال 6 به پورت  سریال1
  -اتصال RS485 از پورت 1 سریال به پورت 6 سریال
  -مونتاژ شدن فیوز 1آمپر به جای D9  جهت ریست شدن بهتر میکرو در برنامه های RGB
  -تغییر مقدار خازن های C18/C21 برای کریستال خارجی RTC به 6pf
  -تغییر آیسی QSPI به W25Q64JV
  -جابجایی سوکت تاچ خازنی و مقاومتی و سهولت در جا زدن کابل تاچ مقاومتی

  ورژن 6 [13-11-1403]

  - مونتاژ آیسی SPI Flash و قرار گرفتن روی پورت SPI4
  - مونتاژ فیوز سر راه ورودی تغذیه به جای دیود

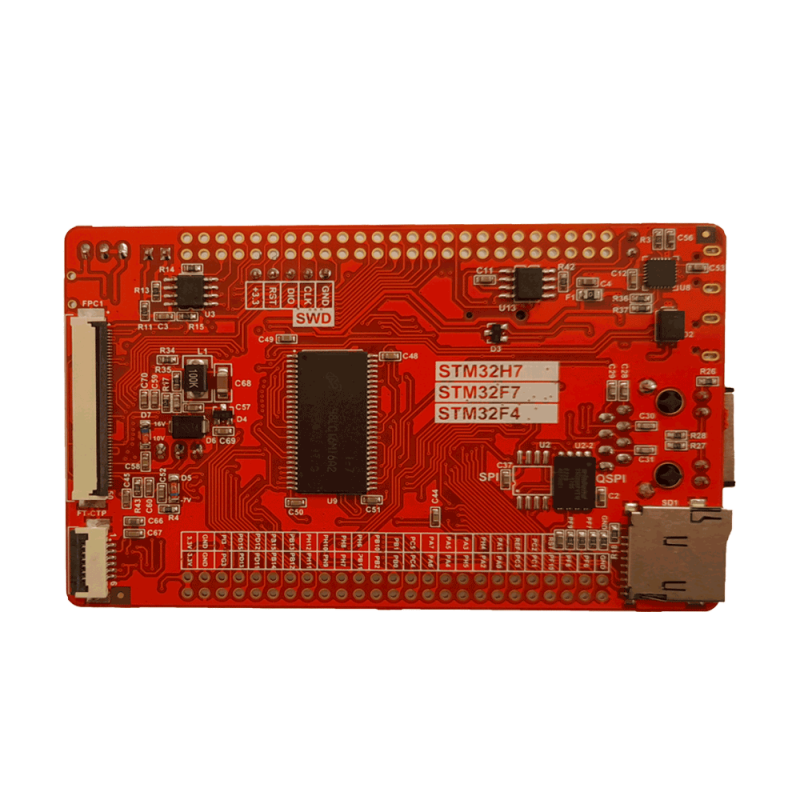

  - رنگ برد از بنفش به قرمز


 لیست مثالها:

تمامی مثالهای ورژن 5 و 6 منطبق هستند و تغییراتی ندارد.صرفا شماتیک متفاوت می باشد که در دانلود ها قرار داده شده است.

Sample For V5.0&V6.0  keil&HAL lib

[01]EWB_NANOF_LED_flashing
[02]EWB_NANOF_Serial_port_printing
[03]EWB_NANOF_ADC_internal_temperature_sensor
[04]EWB_NANOF_RTC
[05]EWB_NANOF_TIM_simple_interrupt
[06]EWB_NANOF_DAC_output_DC_voltage
[07]EWB_NANOF_SDIO_Basic_data_reading_writing
[08]EWB_NANOF_SDIO_Porting_FatFs
[9]EWB_NANOF_USB_virtual_serial_port
[10]EWB_NANOF_USB QSPI_Flash_simulates U-disk
[11]EWB_NANOF_QSPI-W25Q64 uses HAL library to read and write directly
[12]EWB_NANOF_QSPI-W25Q64 uses MDMA to read
[13]EWB_NANOF QSPI-W25Q64 memory mapping mode
[14]EWB_NANOF_QSPI-W25Q64 transplants Fatfs (HAL library directly reads and writes)
[15]EWB_NANOF_FMC-SDRAM
[16]EWB_NANOF_LTDC_LCD_Display_driver 480x272
[17]EWB_NANOF_LTDC_LCD_Display_driver_800x480
[18]EWB_NANOF_LTDC_LCD_Display_driver_Touch_Gt911_480x272
[19]EWB_NANOF_LTDC_LCD_Display_driver_Touch_Gt911_800x480
[20]EWB_NANOF_Emwin_Basic_480x272
[21]EWB_NANOF_Emwin_Picture_decoding_JPG_480x272
[22]EWB_NANOF_Emwin_Official_routine 480x272
[23]EWB_NANOF_Emwin_Basic_800x480
[24]EWB_NANOF_Emwin_Official_DEMO_800x480
[25]EWB_NANOF_Emwin_Clock_interface_800x480
[26]EWB_NANOF_Emwin_Picture_decoding_JPG_800x480
[27]EWB_NANOF_JPEG_hardware_decoding_Load_QSPI_Flash_480x272
[28]EWB_NANOF_JPEG_hardware_decoding_Load_SD_card_480x272
[29]EWB_NANOF_JPEG_hardware_decoding_Load_user_program_480x272
[30]EWB_NANOF_JPEG_hardware_decoding_Load_QSPI_Flash_800x480
[31]EWB_NANOF_JPEG_hardware_decoding_Load_SD_card_800x480
[32]EWB_NANOF_JPEG_hardware_decoding_Load_user_program_800x480
[33]EWB_NANOF_littleVGL_Benchmarks_480x272
[34]EWB_NANOF_littleVGL_music_player_480x272
[35]EWB_NANOF_littleVGL_Window_control_demo_480x272
[36]EWB_NANOF_littleVGL_Benchmarks_800x480
[37]EWB_NANOF_littleVGL_music_player_800x480
[38]EWB_NANOF littleVGL Window_control_demo_800x480
[39]EWB_NANOF_TouchGFX_Basic_USE_Falsh_480x272
[40]EWB_NANOF TouchGFX Basic_USE_QSPI_W25Q64 480x272
[41]EWB_NANOF_TouchGFX comprehensive 480x272
[42]EWB_NANOF_TouchGFX_custom_control_480x272
[43]EWB_NANOF_TouchGFX_list_menu_480x272
[44]EWB_NANOF TouchGFX Official_routine_button 480x272
[45]EWB_NANOF_TouchGFX_Basic_USE_Falsh_800x480
[46]EWB_NANOF TouchGFX Basic_USE_QSPI_W25Q64_800x480
[47]EWB_NANOF_TouchGFX_picture_demonstration_800x480
[48]EWB_NANOF_TouchGFX_Shake_the_dice_800x480
[49]EWB_NANOF_TouchGFX_UI_structure_demonstration_800x480
[50]EWB_NANOF_FDCAN_Experiment
[51]EWB_NANOF_Network_Communication_Experiment(HTTP-TCP-UDP)
emWin and LVGL library files
EWB_NANOF_LwIP_HTTP_Server_Raw_8742 optinal
EWB-NANOFULL-H743-V5.FLM
EWB-NANOFULL-H743-V6-w25q64-new.stldr  new
stldr_format_source_sj_edit.zip  new


Sample For V5.0&V6.0  keil&Register

[01]EWB-STM32H7_LED
[02]EWB-STM32H7_Key Input
[03]EWB-STM32H7_USART1_V5.0
[03]EWB-STM32H7_USART6_V4.0
[04]EWB-STM32H7_Window watchdog
[05]EWB-STM32H7_PWM output
[06]EWB-STM32H7_Timer interrupt
[07]EWB-STM32H7_Standby wake up
[08]EWB-STM32H7_RTC
[09]EWB-STM32H7_IIC(AT24C02)
[10]EWB-STM32H7_RS485_USART1_V4.0
[10]EWB-STM32H7_RS485_USART6_V5.0
[11]EWB-STM32H7_CAN2
[12]EWB-STM32H7_DMA
[13]EWB-STM32H7_Hardware Random Number
[14]EWB-STM32H7_SD Card
[15]EWB-STM32H7_USB-virtual-com
[16]EWB-STM32H7_SDRAM
[17]EWB-STM32H7_Network Communication Experiment(HTTP-TCP-UDP)
[18]EWB-STM32H7_STemWin RST TOUCH 4.3-5.0 inch 480x272
[19]EWB-STM32H7_STemWin RST TOUCH 7.0-9.0 inch 800x480
[20]EWB-STM32H7_STemWin RST TOUCH 10.1inch 1024x600
[21]EWB-STM32H7_RGB LCD (RGB screen) 4.3-5.0 inch 480x272
[22]EWB-STM32H7_RGB LCD (RGB screen) 7.0-9.0 inch 800x480
[23]EWB-STM32H7_RGB LCD (RGB screen) 10.1 inch 1024x600
[24]EWB-STM32H7_Touch Screen (RST)4.3-5.0 inch 480x272
[25]EWB-STM32H7_Touch Screen (RST) 7.0-9.0 inch 800x480
[26]EWB-STM32H7_Touch Screen (RST)-10.1 inch 1024x600
[27]EWB-STM32H7_External interruption
[28]EWB-STM32H7_ADC
[29]EWB-STM32H7_Internal temperature sensor
[30]EWB-STM32H7_QSPI_W25Q256_V4.0
[31]EWB-STM32H7_TouchGFX_RGB7inch_CPTTouchGT911_800x480
[31]EWB-STM32H7_TouchGFX_RstTouch_800x480
[33]EWB-STM32H7_emWin_480X272_CPT_GT911
EWB-STM32H7_NAND FLASH(Optional)
STM32H7431IT6_EWB_NF_W25Q256FV_Loader(Source)

Sample For V4.0 Register

[01]EWB-STM32H7_LED
[02]EWB-STM32H7_Key Input
[03]EWB-STM32H7_USART6
[04]EWB-STM32H7_Window watchdog
[05]EWB-STM32H7_PWM output
[06]EWB-STM32H7_Timer interrupt
[07]EWB-STM32H7_Standby wake up
[08]EWB-STM32H7_RTC
[09]EWB-STM32H7_IIC(AT24C02)
[10]EWB-STM32H7_RS485_USART1
[11]EWB-STM32H7_CAN2
[12]EWB-STM32H7_DMA
[13]EWB-STM32H7_Hardware Random Number
[14]EWB-STM32H7_SD Card
[15]EWB-STM32H7_USB-virtual-com
[16]EWB-STM32H7_SDRAM
[17]EWB-STM32H7_Network Communication Experiment(HTTP-TCP-UDP)
[18]EWB-STM32H7_STemWin  RST TOUCH 4.3-5.0 inch 480x272
[19]EWB-STM32H7_STemWin  RST TOUCH 7.0-9.0 inch 800x480
[20]EWB-STM32H7_STemWin  RST TOUCH 10.1inch 1024x600
[21]EWB-STM32H7_RGB LCD (RGB screen)4.3-5.0 inch 480x272
[22]EWB-STM32H7_RGB LCD (RGB screen)7.0-9.0 inch 800x480
[23]EWB-STM32H7_RGB LCD (RGB screen)10.1 inch 1024x600
[24]EWB-STM32H7_Touch Screen(RST)4.3-5.0 inch 480x272
[25]EWB-STM32H7_Touch Screen(RST)7.0-9.0 inch 800x480
[26]EWB-STM32H7_Touch Screen(RST)-10.1 inch 1024x600
[27]EWB-STM32H7_External interruption
[28]EWB-STM32H7_ADC
[29]EWB-STM32H7_Internal temperature sensor
[30]EWB-STM32H7_QSPI
[31]EWB-STM32H7_TouchGFX_RstTouch_800x480
[32]EWB-STM32H7_TouchGFX_RGB7inch_CPTTouchGT911_800x480
[33]EWB-STM32H7_emWin_480X272_CPT_GT911
EWB-STM32H7_NAND FLASH(Optional)
STM32H743IIT6_EWB_NF_W25Q256FV.FLM

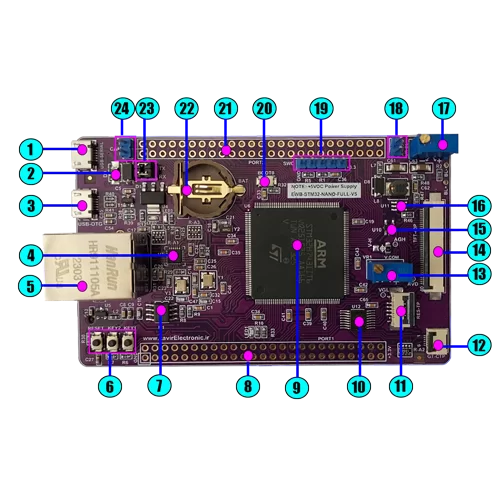

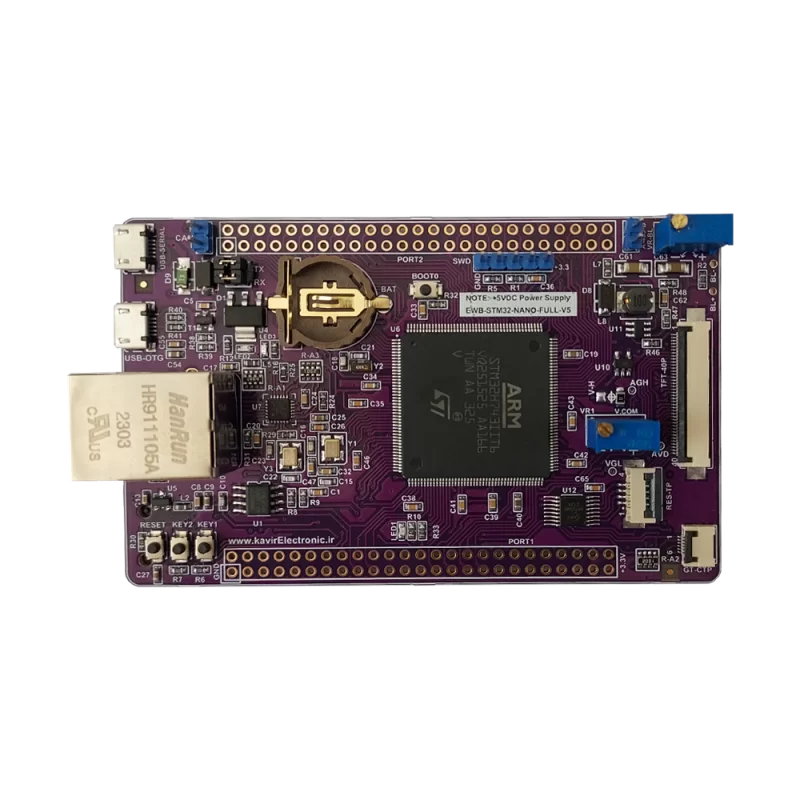

1.    USB Serial
2.    FUSE SMD
3.    USB OTG
4.    LAN8720A
5.    HR911105A
6.    RESET-KEY2-KEY1
7.    AT24C02
8.    PORT1
9.    STM32H743IIT6
10.    XPT2046
11.    RST TOUCH(4PIN 1.0MM)
12.    CPT TOUCH(GT911 6PIN 0.5MM)
13.    VR1 (V-COM) ONLY FOR 50PIN LCD
14.    FPC40 0.5MM  (RGB LCD)
15.    TPS61040
16.    AP5725WG-7(FOR BACKLIGHT)
17.    VR-BL (For Backlight)
18.    (A-485-B) RS485 OUT
19.    SWD
20.    BOOT0
21.    PORT2
22.    RTC BACKUP
23.    RX-TX JUMPER
24.    CAN OUT

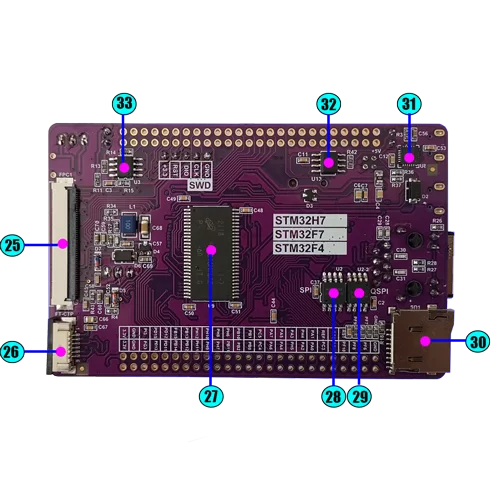

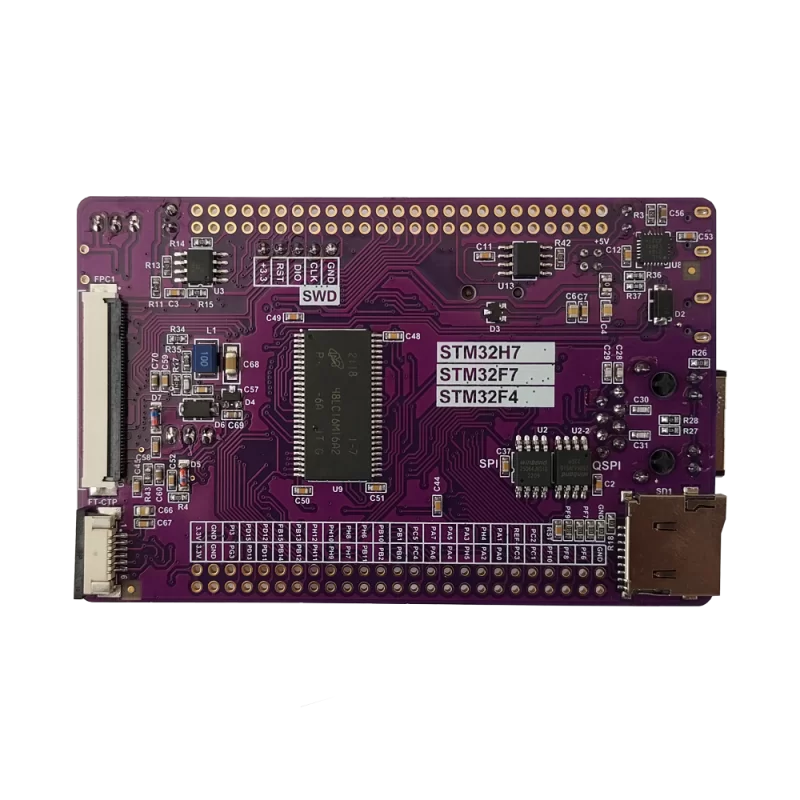

25.    FPC50 0.5MM  (RGB LCD)
26.    CPT TOUCH(6PIN 1.0MM)
27.    MT48LC16M16A2P
28.    SPI(W25Q64JV)
29.    QSPI(W25Q64JV)
30.    SD CARD
31.    USB SERIAL(CP2104)
32.    CAN(SN65HVD230)
33.    RS-485(SP3485)

پین های استفاده نشده:
2 PE3
13 PI11
41 PA1
42 PA2
47 PA3
52 PA6
79 PB10
80 PB11
85 PH8
94 PB14
95 PB15
119 PA8
145 PD3
152 PG9
153 PG10
155 PG12
156 PG13
157 PG14
165 PB7
167 PB8
168 PB9
