برد NUCLEO-F446RE

با خرید این محصول 17 امتیاز وفاداری. سبد شما در مجموع 17 امتیاز وفاداری که می تواند به کوپن تخفیف تبدیل شود به ارزش 85,000 ریال.


نظر و رتبه بندی مشتریان

1302000

محصول جدید

17,030,000 ریال

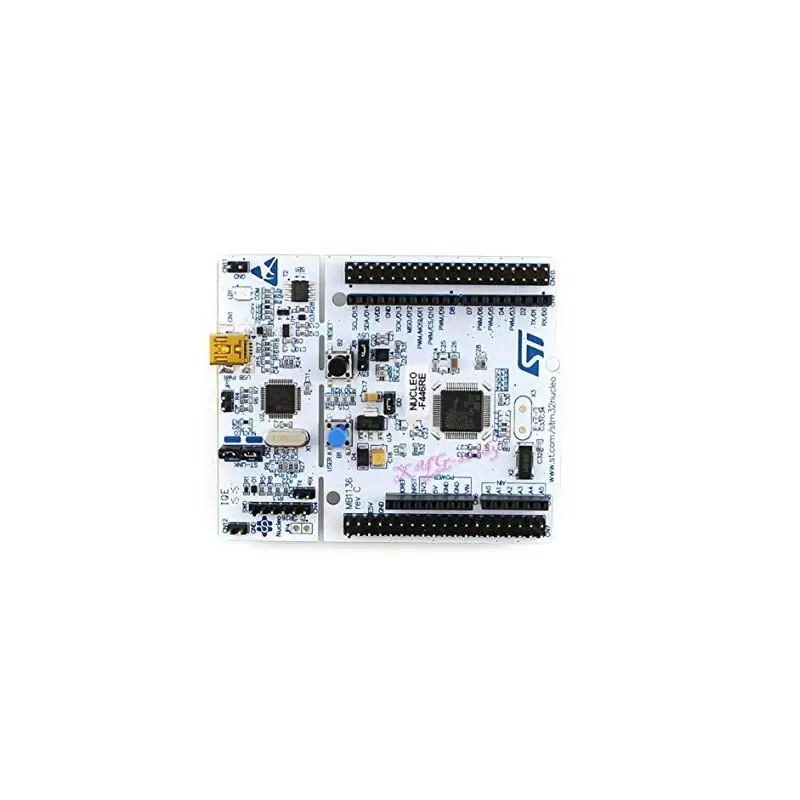

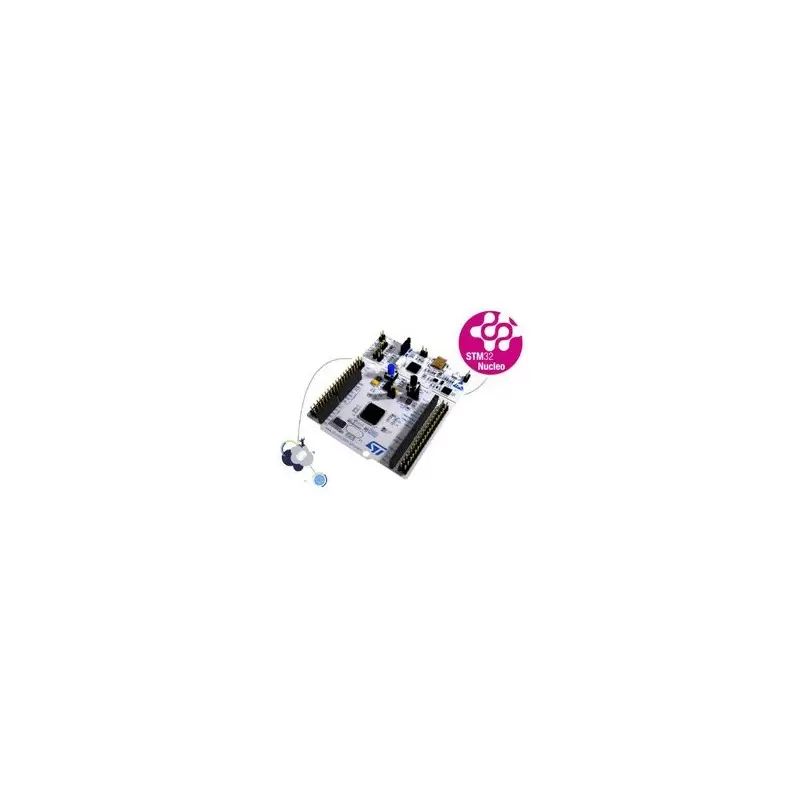

برد NUCLEO-F446RE

NUCLEO-F446RE - Development Boards & Kits - ARM STM32 Nucleo-64 development board with STM32F446RE MCU, supports Arduino and ST morpho connectivity


Manufacturer:
        STMicroelectronics
Product Category:
     Development Boards & Kits - ARM
Series:
        NUCLEO-F446RE
Product:
        Development Boards
Core:
        ARM Cortex M4
Tool Is For Evaluation Of:
      STM32F446RET6
Description/Function:
        STM32 nucleo board
Brand:
        STMicroelectronics
Interface Type:
        USB
Data Bus Width:
        32 bit
For Use With:
      STM32F
Operating Supply Voltage:
        3.3 V, 5 V, 7 V to 12 V
Product Type:
        Development Boards & Kits - ARM
Subcategory:
        Development Tools
Tradename:
         NUCLEO

Affordable and flexible platform to ease prototyping using a STM32F446RET6 microcontroller.

Overview:
The STM32 Nucleo board provides an affordable and flexible way for users to try out new ideas and build prototypes with any STM32 microcontroller line, choosing from the various combinations of performance, power consumption and features.
The Arduino™ connectivity support and ST Morpho headers make it easy to expand the functionality of the STM32 Nucleo open development platform with a wide choice of specialized shields.
The STM32 Nucleo board does not require any separate probe as it integrates the ST-LINK/V2-1 debugger/programmer.

Microcontroller features:
    STM32F446RET6 in LQFP64 package
    ARM®32-bit Cortex®-M4 CPU with FPU
    Adaptive real-time accelerator (ART Accelerator™) allowing 0-wait state execution from Flash memory
    180 MHz max CPU frequency
    VDD from 1.7 V to 3.6 V
    512 KB Flash
    128 KB SRAM System
    4 KB SRAM Backup
    Timers General Purpose (10)
    Timers Advanced-Control (2)
    Timers Basic (2)
    SPI (4)
    I2S (2)
    USART (4)
    UART (2)
    USB OTG Full Speed and High Speed
    CAN (2)
    SAI (2)
    SPDIF-Rx (1)
    HDMI-CEC (1)
    Quad SPI (1)
    Camera Interface
    GPIO (50) with external interrupt capability
    12-bit ADC (3) with 16 channels
    12-bit DAC with 2 channels

Nucleo features:
    Two types of extension resources
        Arduino Uno Revision 3 connectivity
        STMicroelectronics Morpho extension pin headers for full access to all STM32 I/Os
    On-board ST-LINK/V2-1 debugger/programmer with SWD connector
        Selection-mode switch to use the kit as a standalone ST-LINK/V2-1
    Flexible board power supply
        USB VBUS or external source (3.3 V, 5 V, 7 - 12 V)
        Power management access point
    User LED (LD2)
    Two push buttons: USER and RESET
    USB re-enumeration capability: three different interfaces supported on USB
        Virtual Com port
        Mass storage (USB Disk drive) for drag'n'drop programming
        Debug port

توضیحات بیشتر رو میتوانید از این سایت دریافت کنید.

Nucleo pinout:

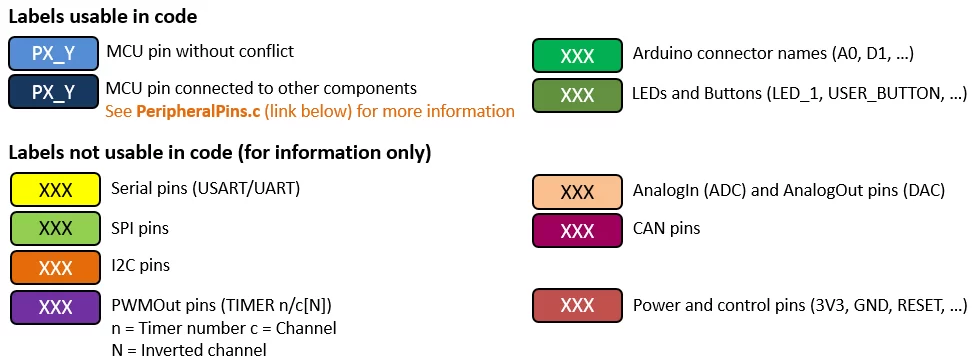

Pins Legend

Arduino-compatible headers:

Morpho headers:

These headers give access to all STM32 pins

نظرات

ثبت نام مورد نیاز نمی باشد!

2 سوال(ها) پاسخ داده خواهد شد

اگر سوال و یا نظری دارید مطرح نمائید

(اختیاری)
*(برای دریافت پاسخ مورد نیاز می باشد)
  • ارسال شده توسط محمد بهارلو
    در 14/10/1402
    سلام من این برد را ازین سایت سفارش دادم. طرز قرار دادن برد در جعبه پستی بسیار عالی بود (اطراف برد را بسیار زیبا و تمیز کاغذ و پلاستیک زد ضربه گذاشته بودند که مبادا آسیبی هنگام حمل و نقل وارد بشه) خوده برد را همراه با کاغذ خرید شرکت st قرار دادده بودنعالی پاسخ:
    سلام ممنون
  • ارسال شده توسط ali
    در 03/08/1399
    سلام. آیا این برد نیازمند امولاتور یا رابط جداگانه ای برای اتصال به کامپیوتر می باشد؟ ممنون می شم راهنمایی کنید. پاسخ:
    سلام stlink روی برد مونتاژ شده است
