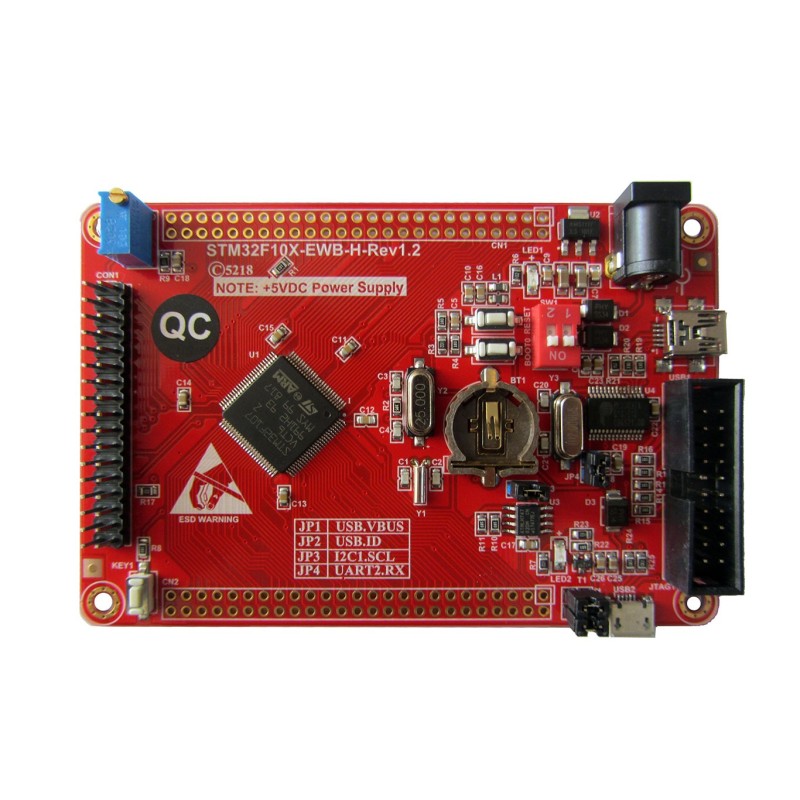

برد stm جدید با میکرو کنترلر stm32f107vct6 از خانواده cortex-m3 می باشد. این سری با سرعت 72 مگا هرتز می باشد که حافظه فلش 512 کیلو را ساپورت میکند

میکروهای Stm از جمله میکروهای کاملا صنعتی به شمار می آیندو تجربه ما و دیگران دوستان گواه همین قضیه می باشد.

توجه داشته باشید که این محصول فقط شامل برد می باشد ودر صورت نیاز به ماژول السیدی باید جداگانه تهیه شود.

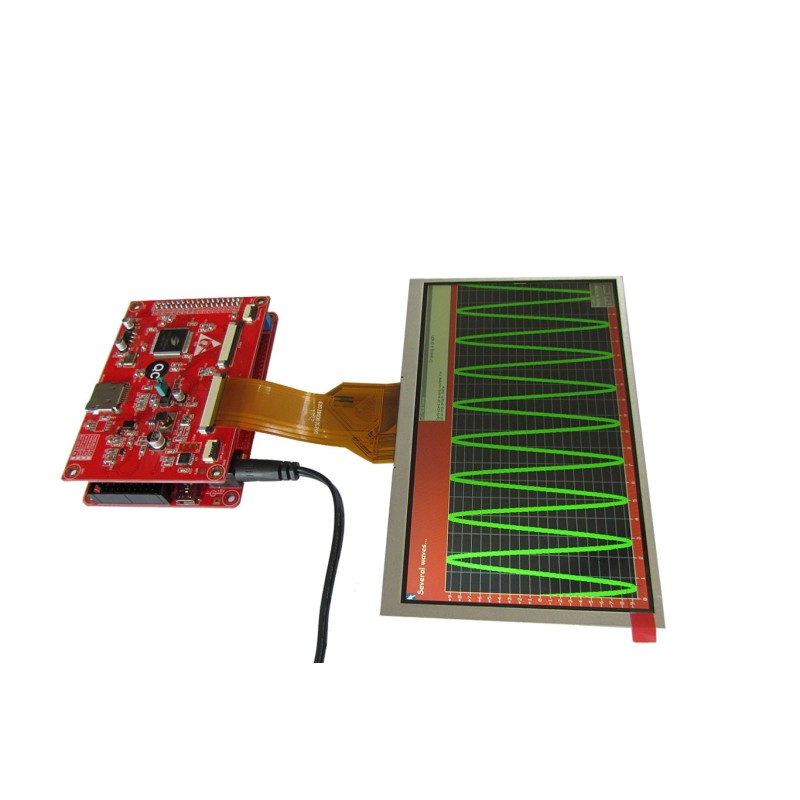

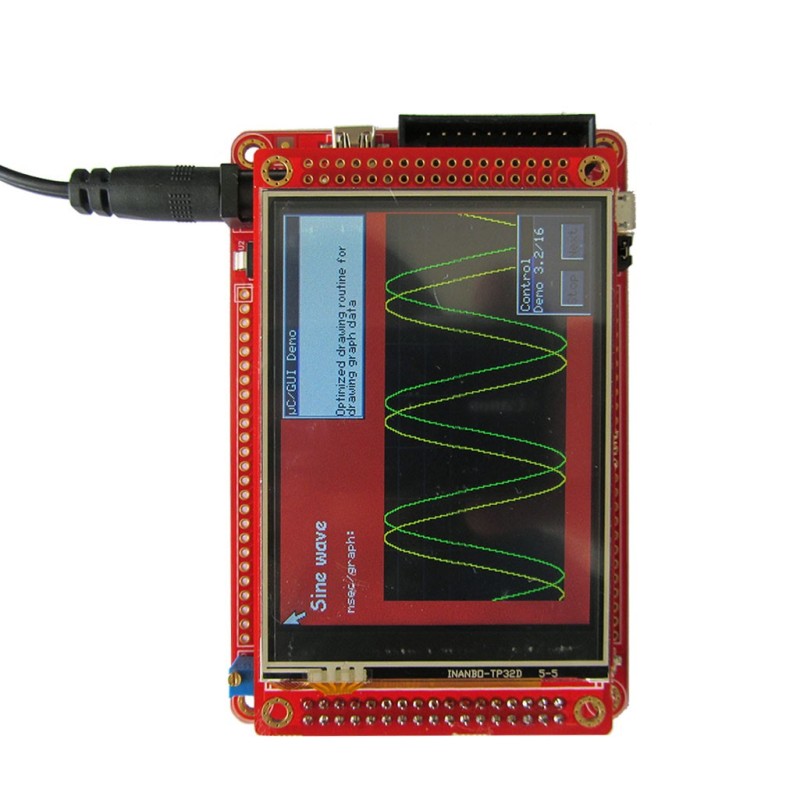

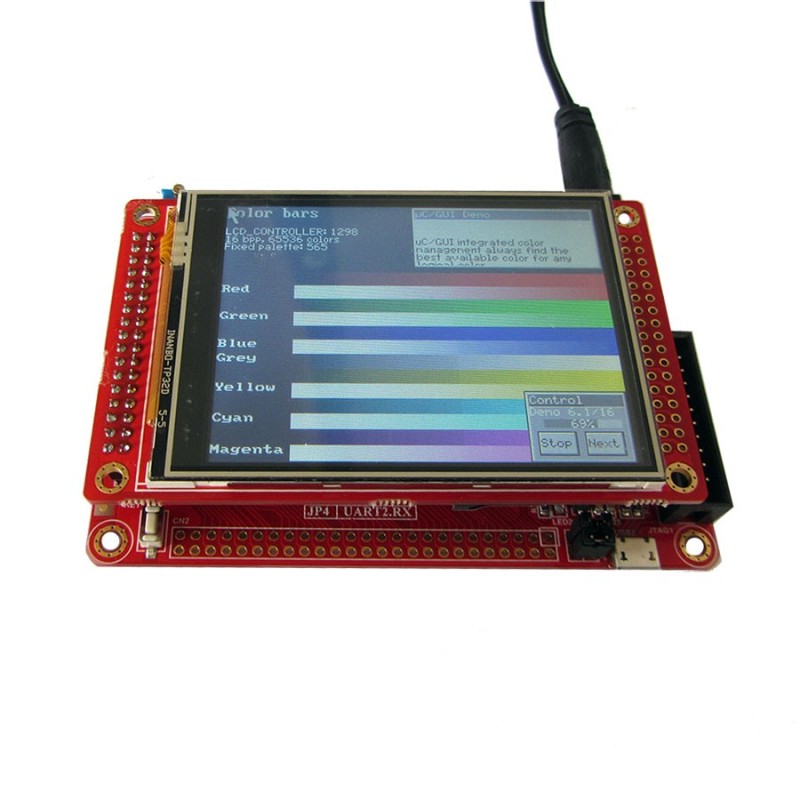

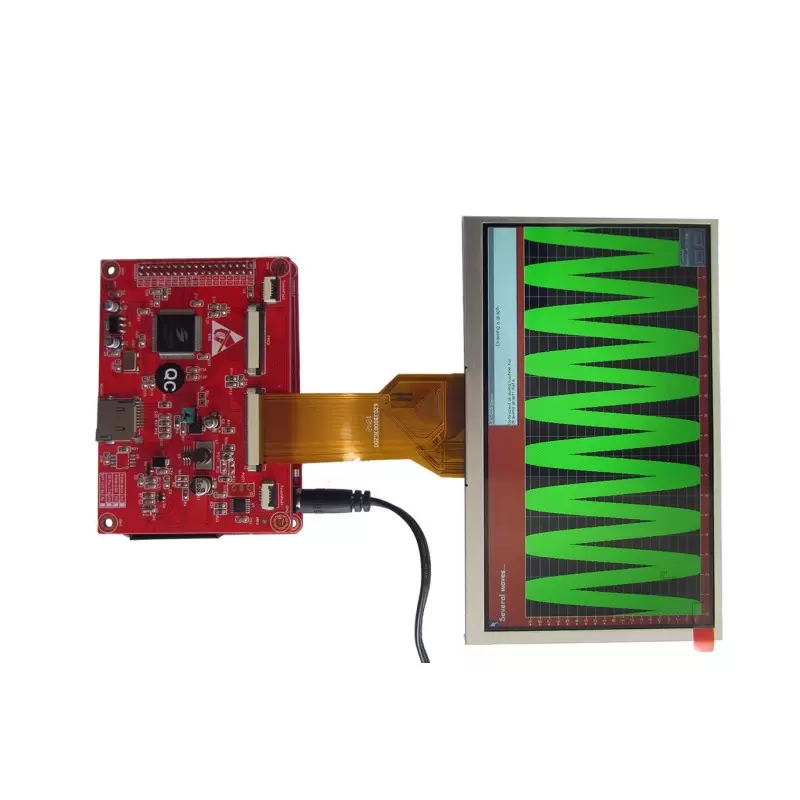

این برد قابلیت اتصال ماژول 3.2 اینچ و مازول ssd1963 (جهت اتصال السیدی های 4.3 و 5.0 و 7.0 اینچ) می باشد

نکته مهم:

ورودی تغذیه برد 5 ولت می باشد و مثالهای همراه برد همان مثالهای برد ewb-stm32f107 فول می باشد. اینترفیس های بکار برده شده دقیقا مشابه برد فول می باشد و لذا همه مثالها برا ی مشتریان عزیز ارسال میگردد در صورت تولید برد توسعه بتوانند سایر بخش ها راه انداز ی نمایند.

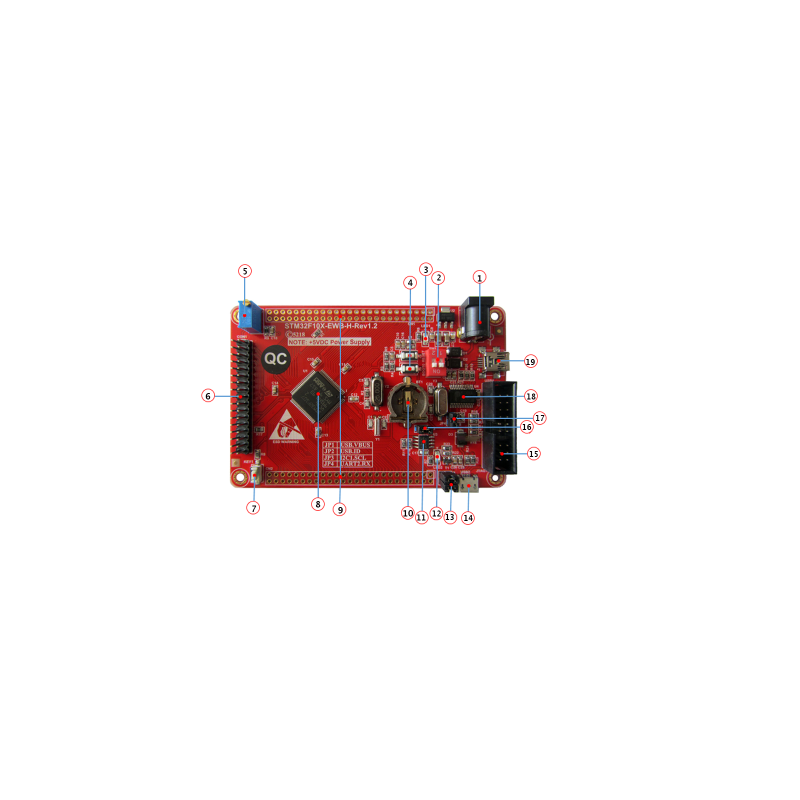

1.JACK POWER(5 VDC)
2.PWR SW(USB-JACK)
3.LED1   16.JP3
4.SW(Boot,Reset)
5. VR1(ADC)
6.TFT PIN HEADER
7.Key1
8.STM32F107VCT6
9.CN1,CN2(Pinout)
10.RTC Backup CR1220
11. EEprom(AT24C02)
12.LED2
13.JP1/JP2
14. USB2-USB TG(DEVICE/HOST)
15.Jtag 20pin
16.JP3
17.JP4
18.PL2303TA(USB2Serial)
19.USB1(USB2Serial)

SAMPLE CODE:

[01] EWB_STM107_LED
[02] EWB_STM107_EXTI
[03] EWB_STM107_USART
[04] EWB_STM107_ADC
[05] EWB_STM107_DAC
[06] EWB_STM107_RTC
[07] EWB_STM107_TIMER
[08] EWB_STM107_EEPROM_24C02
[09] EWB_STM107_Virtual_COM
[10] EWB_STM107_Custom_HID
[11] EWB_STM107_USB_OTG
[12] EWB_STM107_DFU_USB_BOOTLOADER
[13] EWB_STM107_Touch_TEST (3.2 inch)
[14] EWB_STM107_TFT_Drawing_API (3.2-inch)
[15] EWB_STM107_ Scraper Test (3.2 inch)
[16] EWB_STM107_LCD3.2_STM32F107(3.2 inch)
[17] EWB_STM107_Show_image(3.2-inch)
[18] EWB_STM107_TFT_Drawing API (4.3-inch)
[19] EWB_STM107_TFT_Scraper (4.3-inch)
[20] EWB_STM107_Touch_Test(7-inch)
[21] EWB_STM107_SHOW_IMAGE(7-inch)
[22] EWB_STM107_TFT_Scraper(7-inch)
[23] EWB_STM107_TFT_Drawing_API (7-inch)
[24] EWB_STM107_uCOS + uCGUI (3.2 inch)
[25] EWB_STM107_uCOS + uCGUI (7.0 inch)
EWB_STM107__CAN
EWB_STM107_ETH_LwIP (3.2 inch)
EWB_STM107_SD_CARD__RL
EWB_STM107_SPI_Flash
STM107 _24L01 launch
STM107 _24L01 reception
STM107 _DS18B20 (3.2 inch)
STM107 _infrared (3.2-inch)
UCGUI development information
