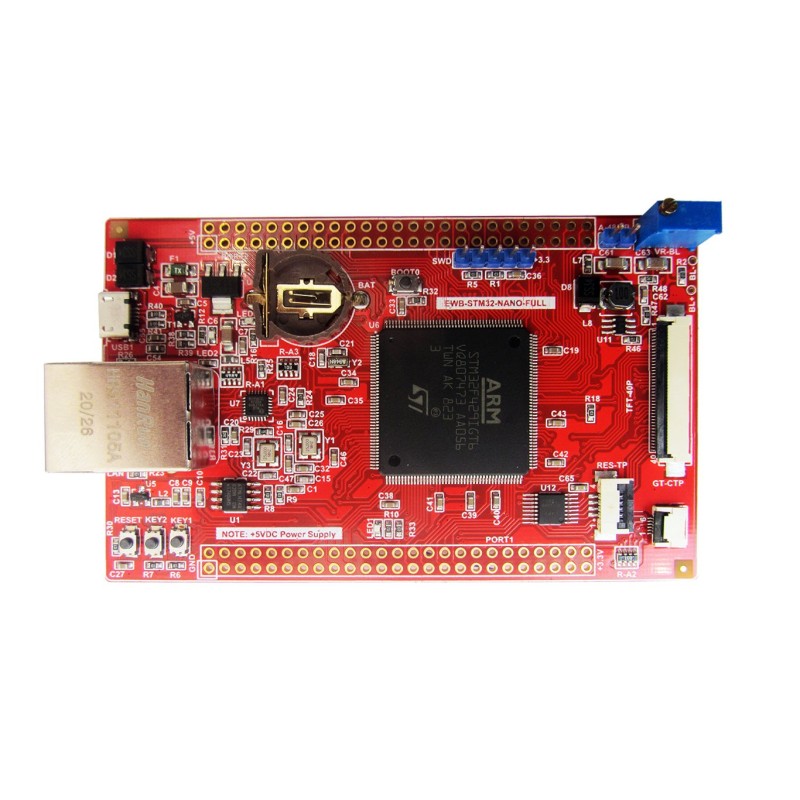

برد کاربردی و حرفه ای نانو EWB-STM32-NANO-FULL -STM32F429IGT6

برد کاربردی و حرفه ای  EWB-STM32-NANO-FULL:
-    این برد با هسته میکروکنترلر stm32f429 از خانواده Cortex-m4 با سرعت 180 مگاهرتز و 1024 کیلو فلش و 256 کیلو بایت RAM است.
-    مهم ترین مزیت این میکرو، قابلیت  RAM خارجی و السیدی کنترلر داخلی است.
-    این میکرو یکی از بهترین گزینه ها برای کار با السیدی های رنگی  می باشد
-    سرعت رفرش صفحه بسیار بالا است.
-    یکی از بهترین گزینه ها  برای ساختHMI  های صنعتی و انجام پروژه های صنعتی است.
-    قیمت مناسب آیسی میکرو و سرعت بسیار بالا گزینه مناسب برای تولید می باشد.

کیفیت PCB بسیار بالا (سفارش از چین) و قطعات استفاده شده در برد همگی 100 درصد اورجینال می باشند و مونتاژ داخل می باشد.

این برد در دولایه و در ابعادبسیار کوچک طراحی شده است. همچنین این برد در فیلم های آموزشی سری F4/H7 استفاده شده است

توجه:

1.این برد توسط طراح  شرکت کویرالکترونیک طراحی شده و مراقب سوء استفاده کنندگان این بخش باشید

2.این برد السیدی های 40 پین به صورت مستقیم و 50 پین (به کمک تبدیل 40 به 540 پین )از سایز 3.6 تا 10.1 اینچ و ال ای دی 10.1 اینچ به همراه تاچ را ساپورت میکندو مدار بهینه و کم مصرف نسبت به بردهای مشابه(جدید)

3.. تمامی بخش های برد اعم از ethernet,microsd,lcd40,.... همگی بخوبی تست و کار میکنند

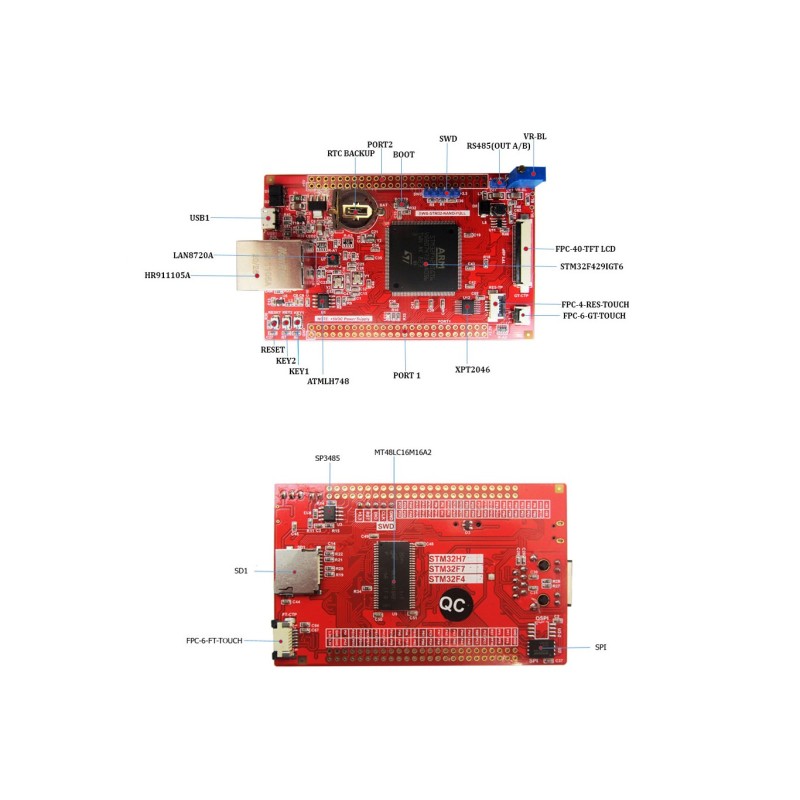

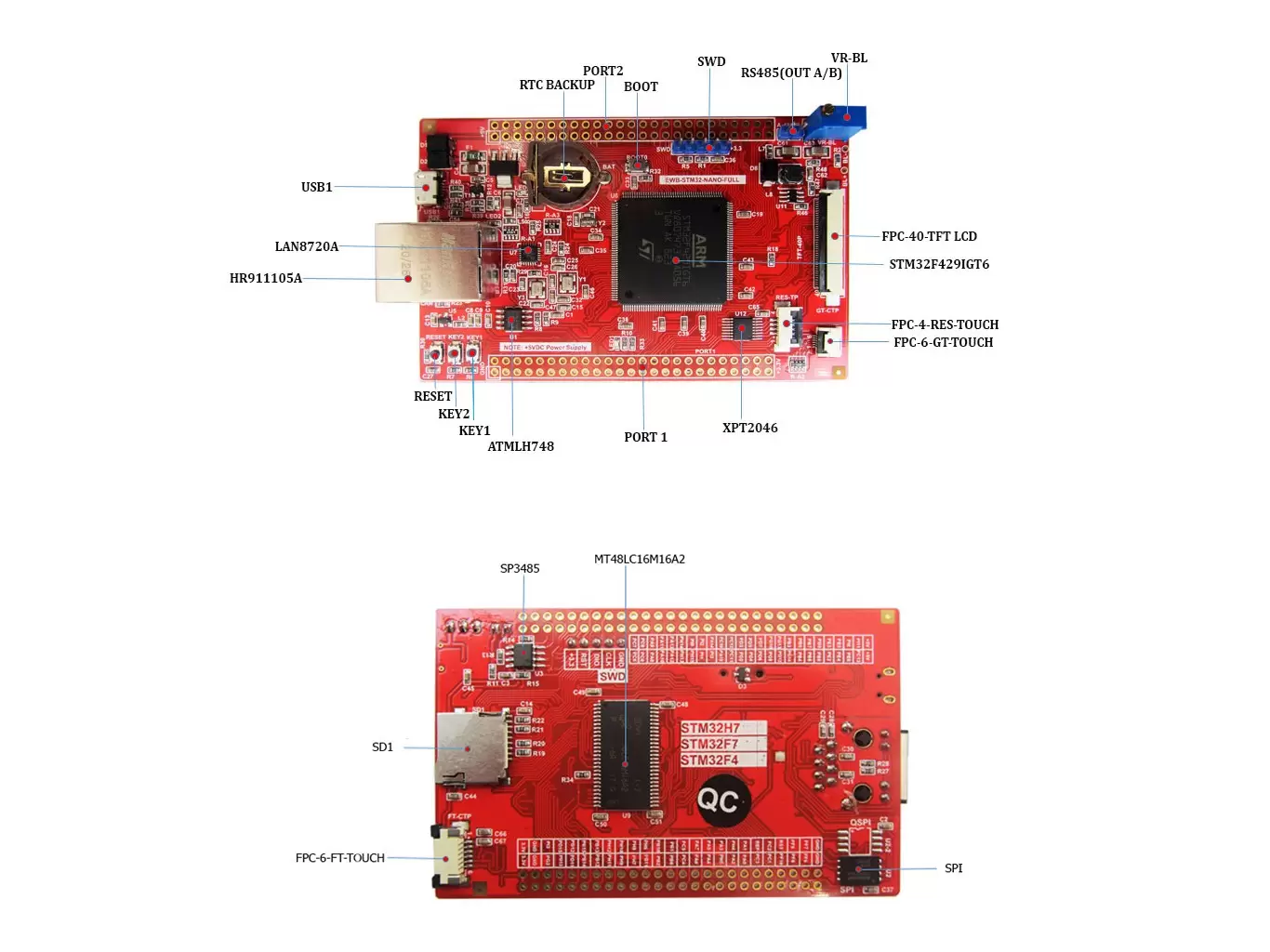

مشخصات برد:

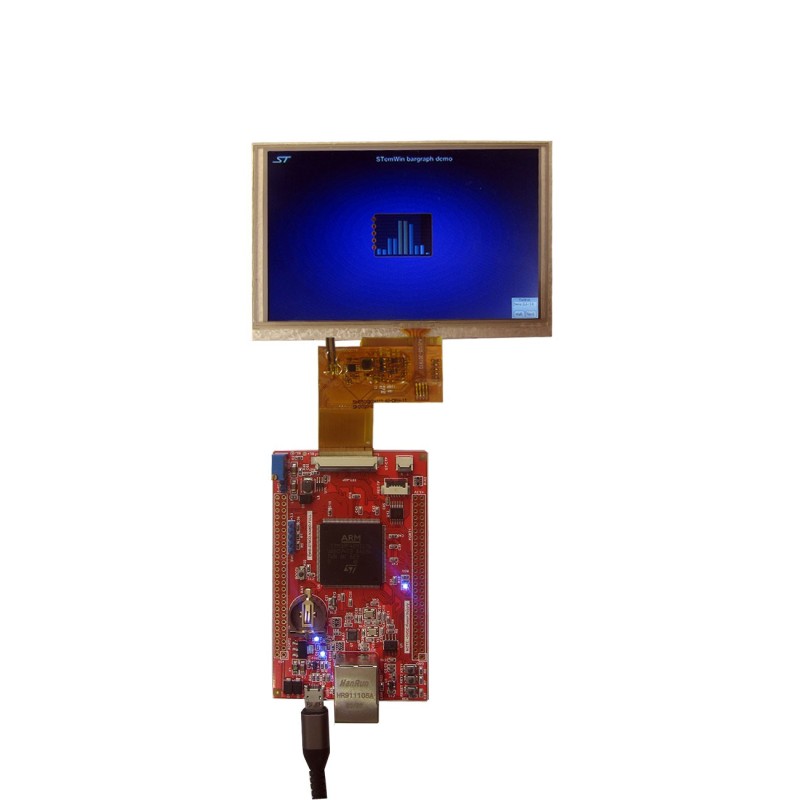

• قابلیت اتصال LCD های رنگی4.3 و5.0 اینچ (ساپورت السیدی های 40پین TTL )
• ساپورت تاچ مقاومتی 4 پین
• کانکتور 6  پین استاندارد تاچ خازنی  (سوکت 1mm مناسب تاچ های سری FT )
• کانکتور 6  پین استاندارد تاچ خازنی  (سوکت 0.5mm مناسب تاچ های سری GT911)
• میکرو اس دی Micro sd
• مدار بک لایت بهینه شده با کنترل و دقت بسیار بالا برای حصول بهترین کیفیت نمایش
• قابلیت پروگرام و ایرز میکرو با فلش لودر در حالتی که میکرو قفل و.. شود
• آیسی تاچ کنترلر xpt2046

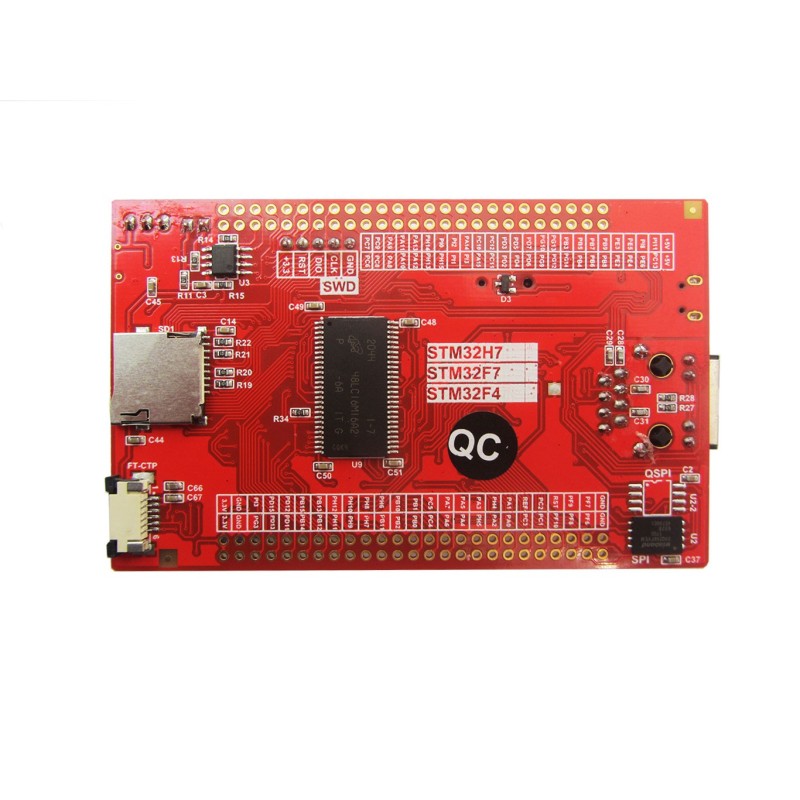

•  SDRAM 32MB 16Bit استفاده از رم  بسیار با کیفیت 100%  اورجینال MT48LC16M16A2P
• USB HOST
• USB Device
• ارتباط RS485
• شبکه  10/100Mb (LAN8720)
• ارتباط I2C با AT24C02
• RTC BACKUP
• USER KEY
• USER LED
• آیسی فلش W25Q256 به صورت SPI
• size:96*60

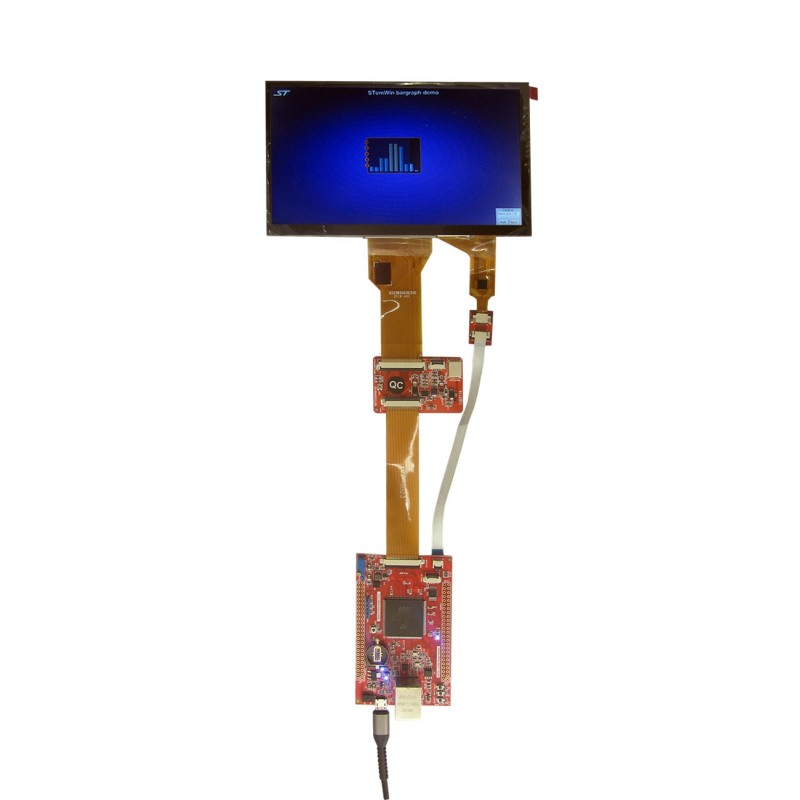

قابلیت اتصال LCD های رنگی 7 ,8 ,9 ,10.1 اینچ (ساپورت السیدی های 50پین TTL با کمک تبدیل 40 پیت به 50 پین )

محتویات محصول:

• برد کاربردی و حرفه ای EWB-STM32F429-NANO
• موارد مورد نیاز مانند سورس ها ،شماتیک و همه نرم افزارهای مورد نیاز را می توانید از تب دانلود ویژه محصول، دانلود کنید.

 لیست مثالها:

[01]EWB-STM32F4 Key Input
[02]EWB-STM32F4 External interruption
[03]EWB-STM32F4 USART
[04]EWB-STM32F4 USMART debugging
[05]EWB-STM32F4 PWM output
[06]EWB-STM32F4 Timer interrupt
[07]EWB-STM32F4 input capture
[08]EWB-STM32F4 RTC
[09]EWB-STM32F4 LED
[10]EWB-STM32F4 FLASH simulation EEPROM
[11]EWB-STM32F4 IIC(AT24C02)
[12]EWB-STM32F4 RS485
[13]EWB-STM32F4 CAN (Optional)
[14]EWB-STM32F4 DMA
[15]EWB-STM32F4 DSP Test Lab
[16]EWB-STM32F4 FPU test (Julia fractal)
[17]EWB-STM32F4 Hardware Random Number
[18]EWB-STM32F4 SD Card
[19]EWB-STM32F4 Picture shows
[20]EWB-STM32F4 NAND FLASH (Optional)
[21]EWB-STM32F4 SDRAM
[22]EWB-STM32F4 Memory Management (internal SRAM memory)
[23]EWB-STM32F4 Memory Management (internal SRAM memory) - MALLOC
[24]EWB-STM32F4 Network Communication Webserver
[25]EWB-STM32F4 Network CommunicationTCPIP
[26]EWB-STM32F4 Network CommunicationUDP
[27]EWB-STM32F4 Touch Screen(RST)4.3-5.0 inch
[28]EWB-STM32F4 Touch Screen(RST)7.0-9.0 inch (Optional)
[29]EWB-STM32F4 Touch Screen(RST)-10.1 inch
[30]EWB-STM32F4 RGB LCD (RGB screen)4.3-5.0 inch
[31]EWB-STM32F4 RGB LCD (RGB screen)7.0-9.0 inch (Optional)
[32]EWB-STM32F4 RGB LCD (RGB screen)10.1 inch (Optional)
[33]EWB-STM32F4 STemWin RST TOUCH 4.3-5.0 inch
[34]EWB-STM32F4 STemWin CPT TOUCH 7.0-9.0 inch (Optional)
[35]EWB-STM32F4 STemWin NO TOUCH 10.1inch (Optional)
[36]EWB-STM32F4 SPI-W25Qxxx
