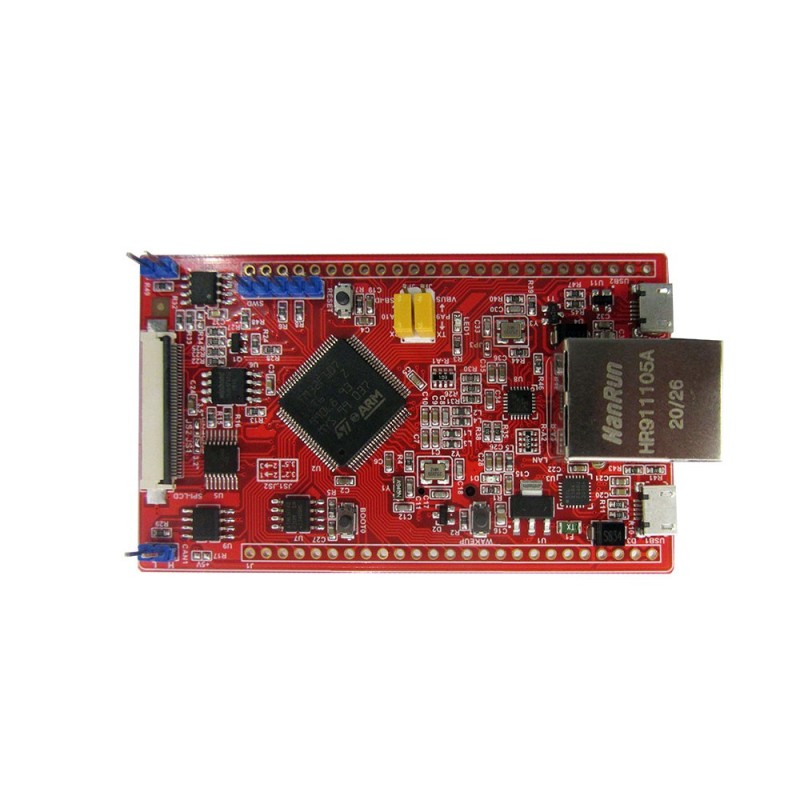

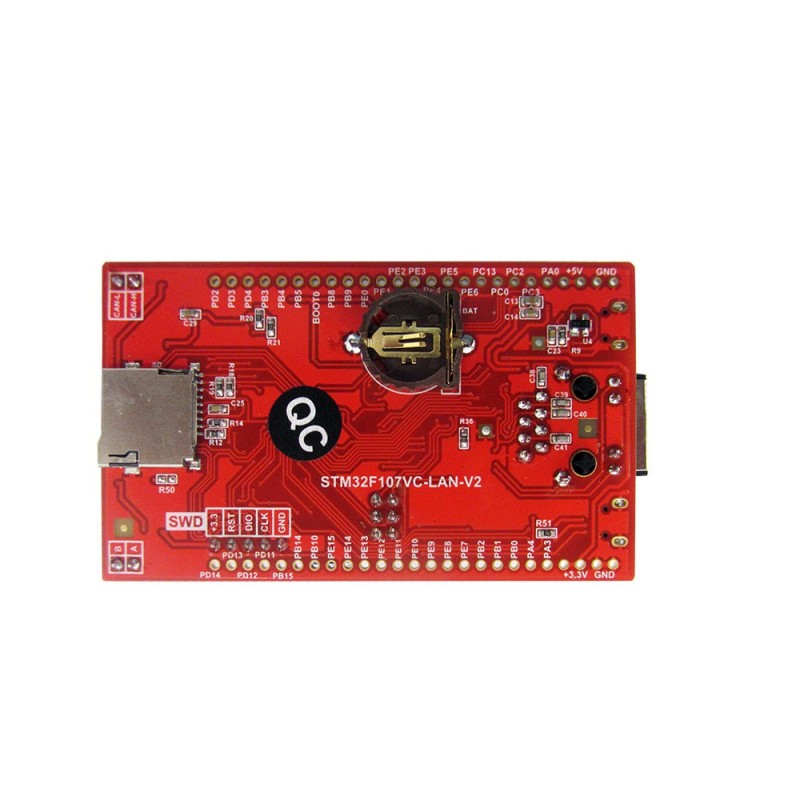

برد کاربردی و حرفه ای STM32F107VCT6 ساپورت السیدی40پین EWB-STM32F107VC-LAN8720-V2

هیچ امتیاز پاداش برای این محصول وجود ندارد.


نظر و رتبه بندی مشتریان

1014000

محصول جدید

برد کاربردی و حرفه ای EWB-STM32F107VC-LAN8720-V2

این محصول در انبار موجود نیست

برد EWB-STM32F107VC-LAN8720-V2 یک برد کاربردی و حرفه ای با با شبکه و ساپورت السیدیهای 40pin mcu (درایور داخلی)

هسته این برد میکروکنترلر STM32F107VCT6 با سرعت 72 مگاهرتز و حافظه 64 کیلو  می باشد.

این میکرو از سری Cortex-M3 می باشد .

EWB-STM32F107VC-LAN8720-V2 : قابلیت Ethernet با ایسی LAN8720 و راه اندازی السیدی های MCU (درایور داخلی)  40 پین از 2.4 تا 4.0 اینچ

برد امکاناتی همچون CAN ,RS485,SPI,AT24C02,MMC,USART,RTC,USB را دارا می باشد.که در ادامه توضیح بیشتری داده خواهد شد.

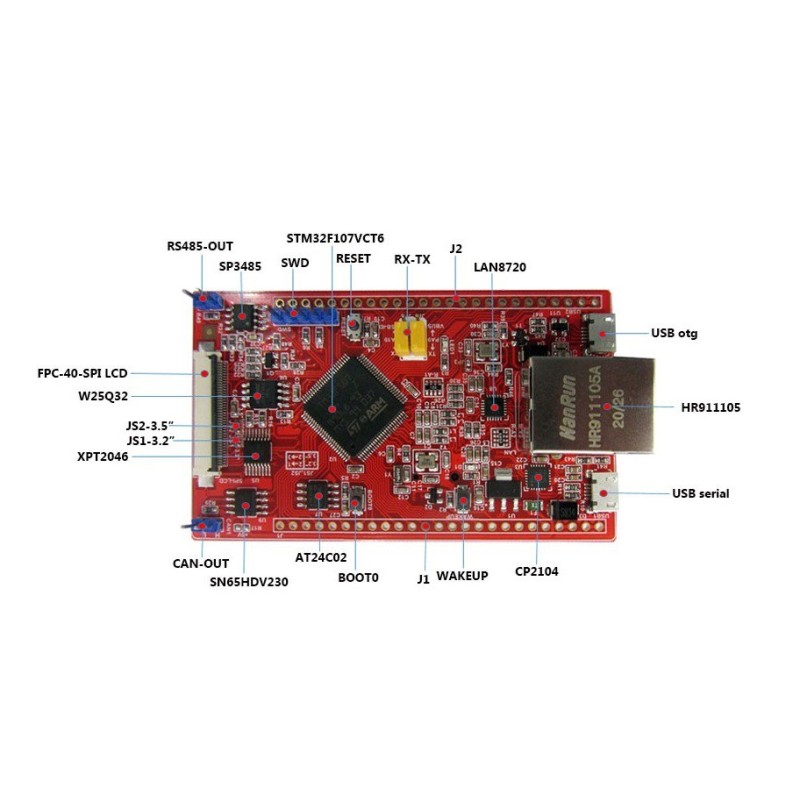

امکانات برد STM32F107VC-LAN-V2 :

  • راه اندازی ethernet با آیسی LAN8720

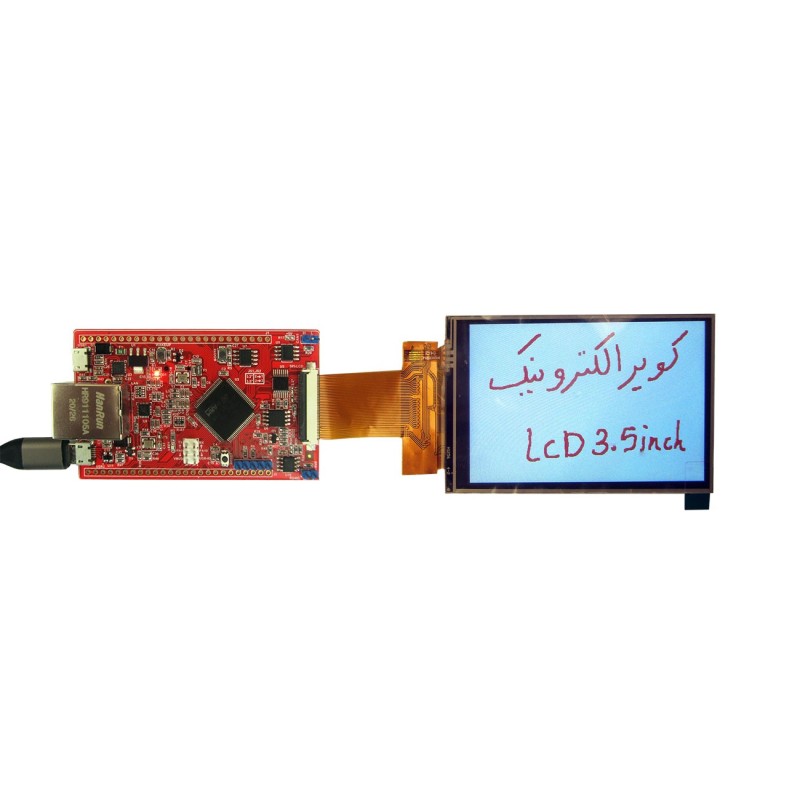

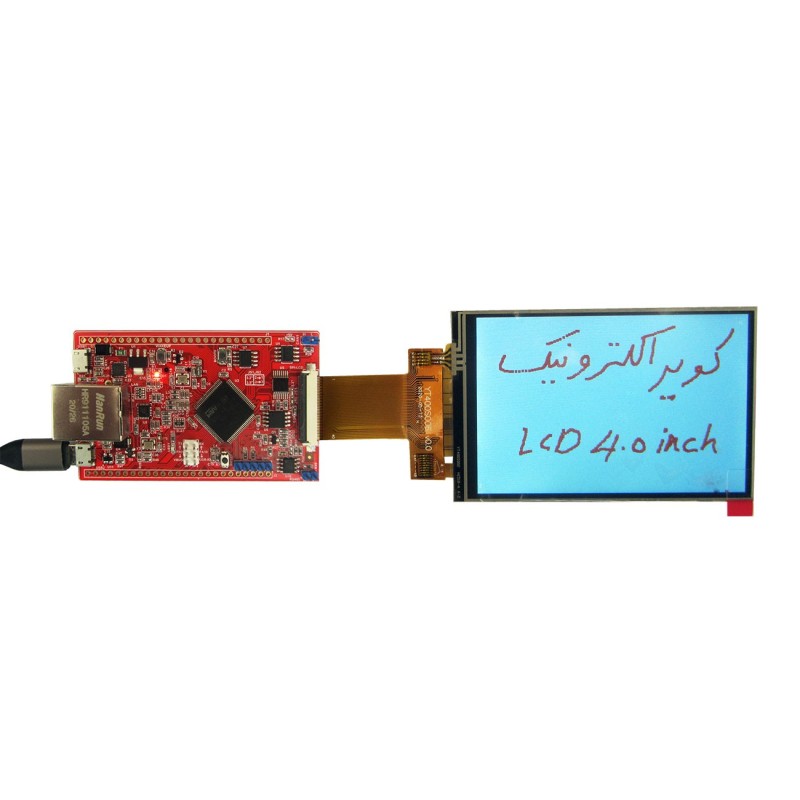

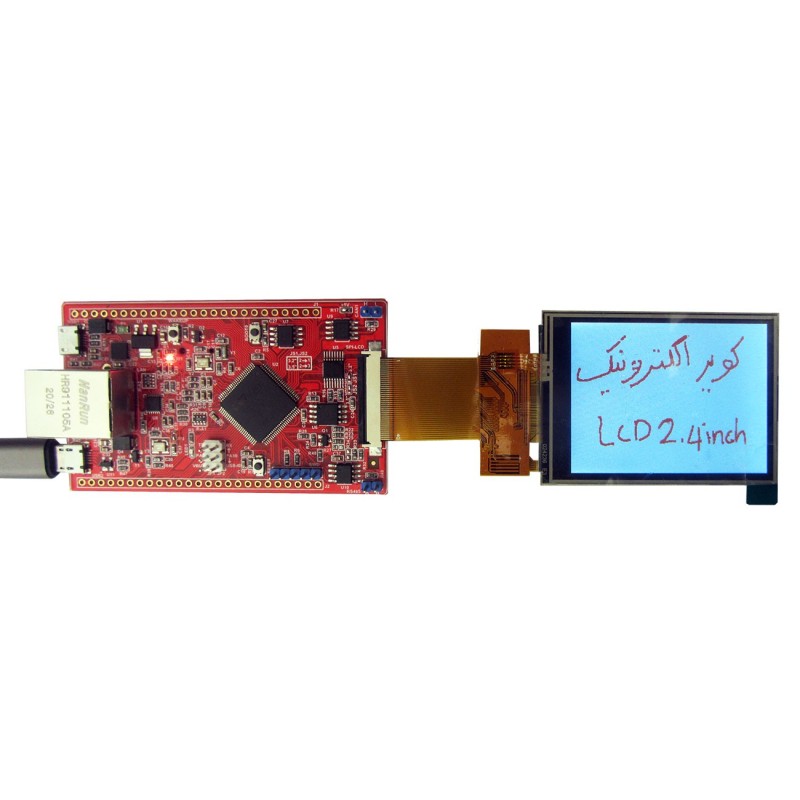

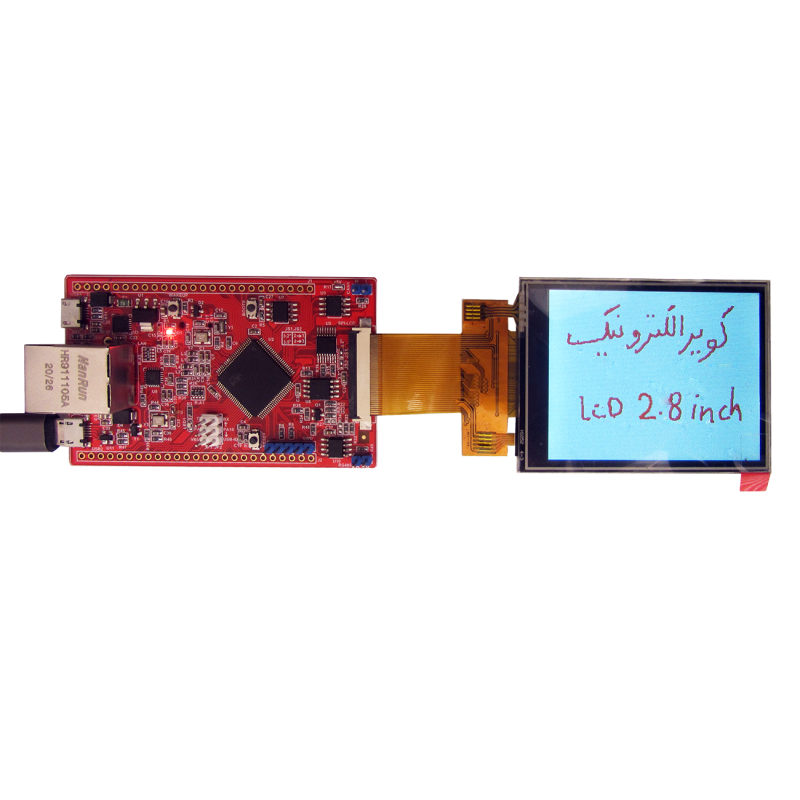

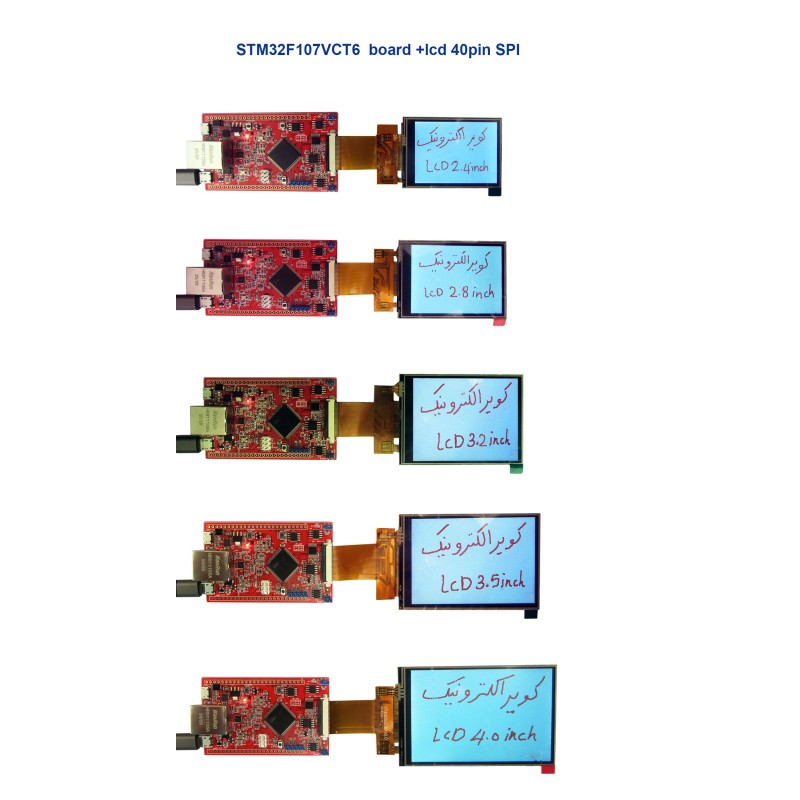

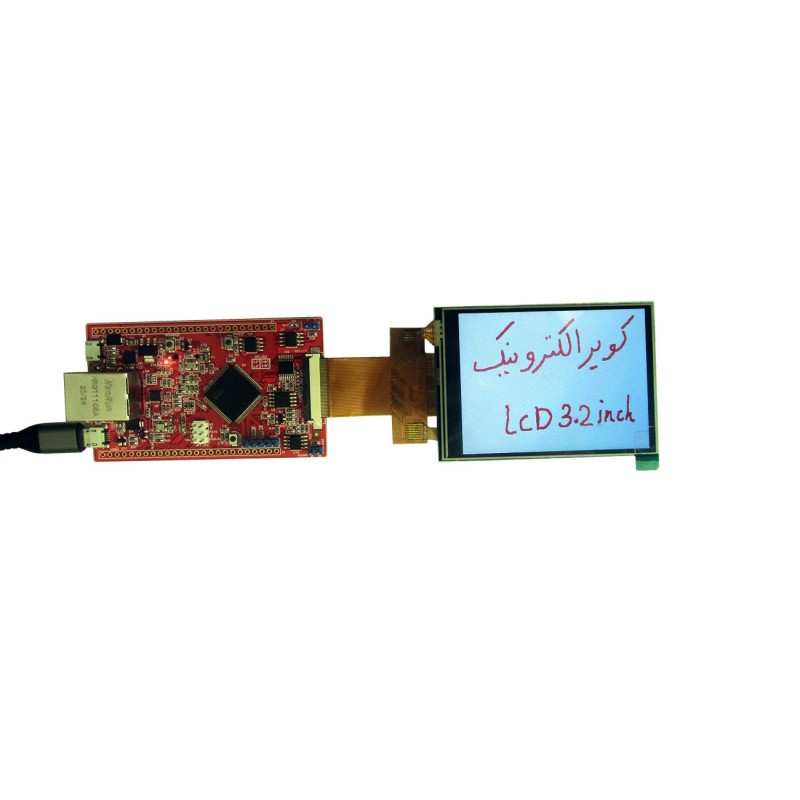

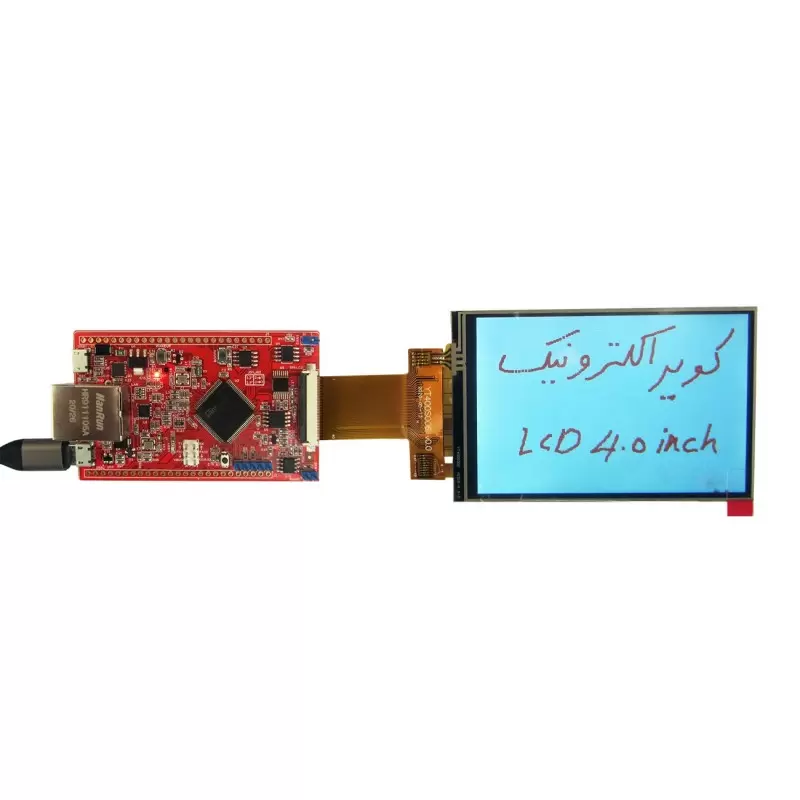

  • راه اندازی السیدی درایور داخلی از 2.4 اینچ تا 4 اینچ (السیدی های 40 پین)
  • دارای spi فلش و آیسی W25Q32
  • بخش CAN با آیسی SN65HDV230
  • بخش RS485 با آیسی SP3485
  • SDMMC
  • USB OTG(HOST-DEVICE)
  • ارتباط با تاچ مقاومتی و آیسی xp2046
  • ایسی cp2104 و ارتباط با سریال
  • EEPROM -AT24C02

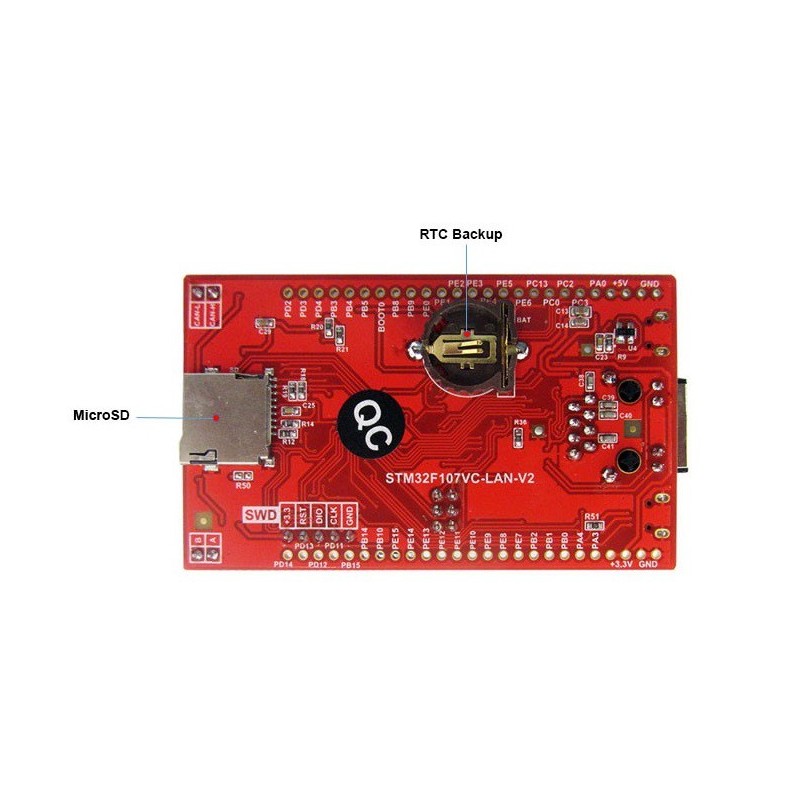

  • باتری بک آپ

نکات مهم بعد از خرید محصول برای راه اندازی السیدی حتما بخوانید

محتویات محصول:

  • برد کاربردی و حرفه ای EWB-STM32F107VC-LAN8720-V2
  • موارد مورد نیاز مانند سورس ها ،شماتیک و همه نرم افزارهای مورد نیاز را می توانید از تب دانلود ویژه محصول، دانلود کنید.

لیست مثالها:

[01] EWB-H_STM107_LED
[02] EWB-H_STM107_EXTI
[03] EWB-H_STM107_USART
[04] EWB-H_STM107_ADC
[05] EWB-H_STM107_DAC
[06] EWB-H_STM107_SPI_Flash_W25Q32
[07] EWB-H_STM107_RTC
[08] EWB-H_STM107_TIMER
[09] EWB-H_STM107_SD_CARD_RL
[10] EWB-H_STM107_EEPROM_24C02
[11] EWB-H_STM107_ETH_LwIP
[12] EWB_STM107_Virtual_COM
[13] EWB_STM107_Custom_HID
[14] EWB_STM107_USB_OTG
[15] EWB_STM107_CAN
[16] EWB-H_STM107_RS485
[17] EWB-STM107_LCD(2.4-2.8-3.2inch)-Touch-GPIO_V2
[18] EWB-STM107-LCD_(2.4-2.8-3.2inch)_SPI-Touch-V2
[19] EWB-STM107_LCD3.5-Touch-GPIO_V2
[20] EWB-STM107-LCD_3.5_SPI-Touch-V2
[21] EWB-STM107_LCD4.0-Touch-GPIO_V2
[22] EWB-STM107-LCD_4.0_SPI-Touch-V2

نظرات

ثبت نام مورد نیاز نمی باشد!

2 سوال(ها) پاسخ داده خواهد شد

اگر سوال و یا نظری دارید مطرح نمائید

(اختیاری)
*(برای دریافت پاسخ مورد نیاز می باشد)
  • ارسال شده توسط محمد
    در 31/06/1401
    سلام خسته نباشید این برد از بردهای nucleo بهتره؟ باید stlink بخرم و پروگرام کنم؟ دیباگر روی برد داره؟ برای dac پایه در نظر گرفته شده تا به پین هدر وصل کنم؟ پاسخ:
    سلام امکانات این برد خیلی زیادتر هست stlink باید خرید شود دیباگر روی برد ندارد برای DAC پایه های PE9,PB9,PA4 همگی DAC دارند که روی پین هدر بیرون آورده شده است
  • ارسال شده توسط محمد عزیزی
    در 22/04/1401
    سلام وقتتون بخیر میخواستم بدونم توی این برد اتصالات USB و CAN بصورتی هستش که بتونم از هر دو بصورت همزمان استفاده کنم و فعالشون کنم پاسخ:
    سلام بله امکان استفاده هردو هست و تداخلی نداره
