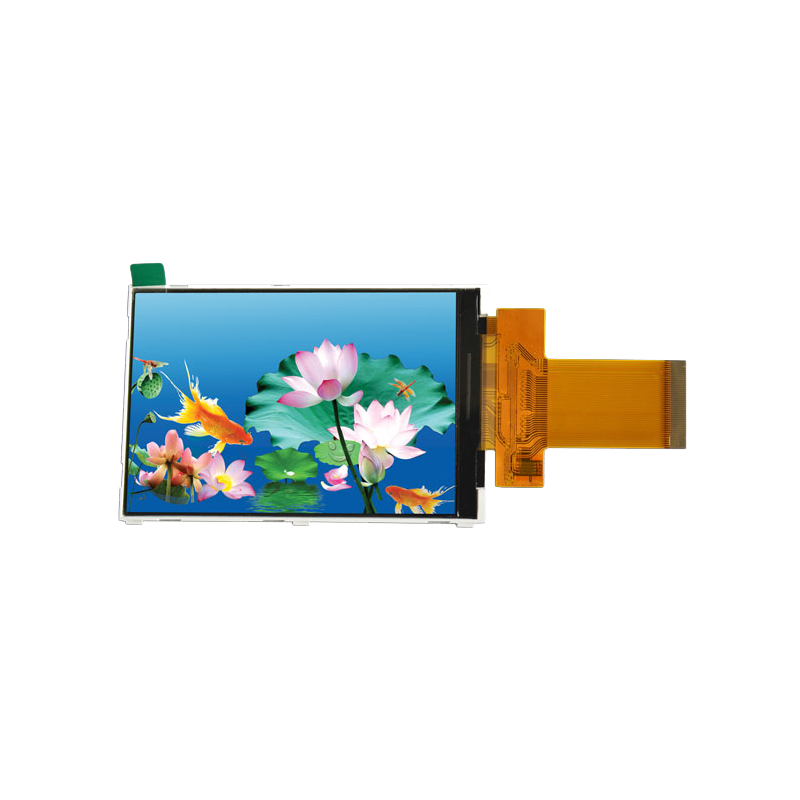

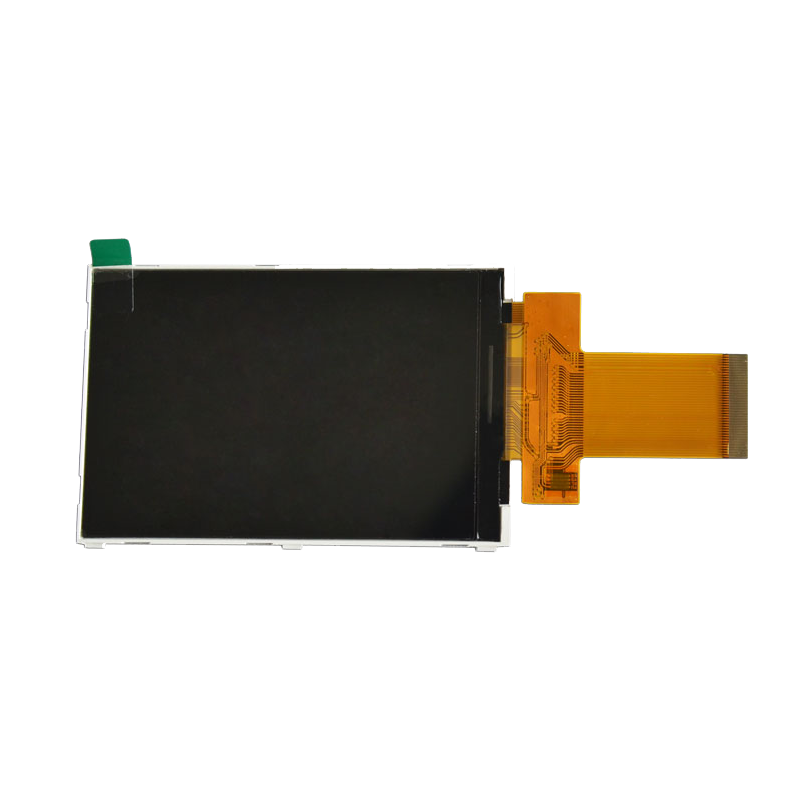

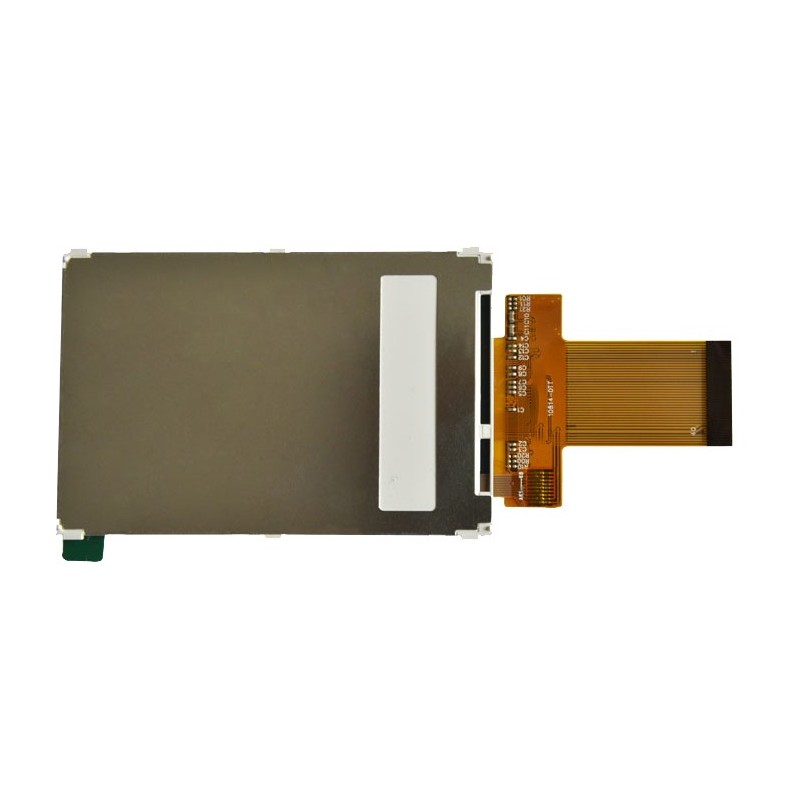

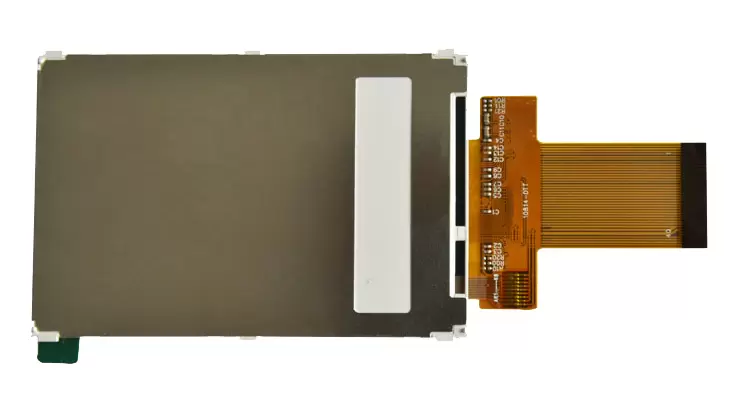

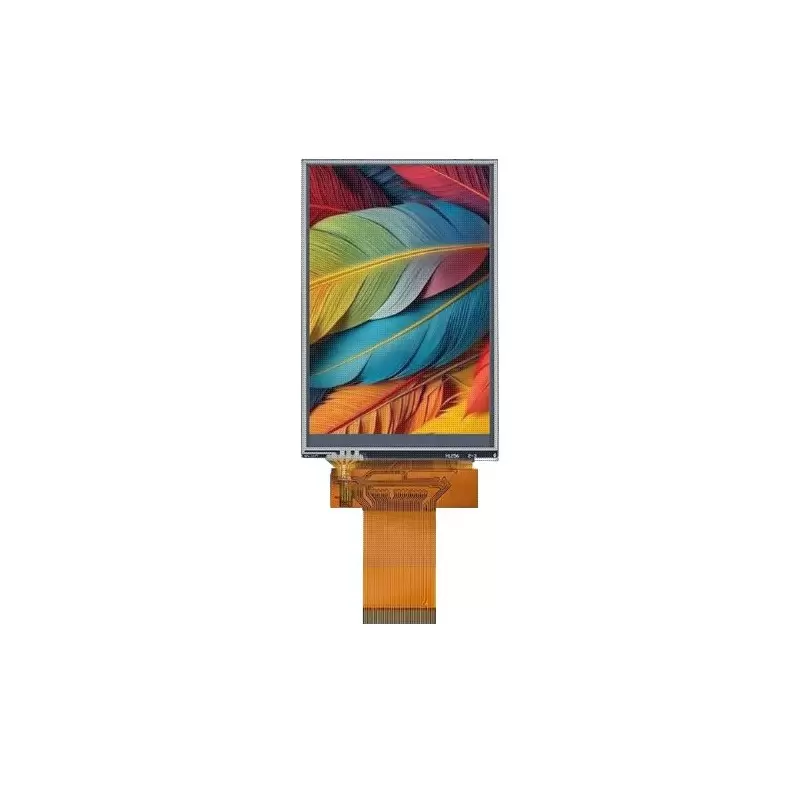

السیدی 3.5 اینچ با تاچ -TFT LCD 3.5 inch With Touch ، با رزولیشن 320x480 و Control chip ILI9488 و parallel & SPI interface
part: Z350IT008 V0.0
Size: 3.5 inch
Control chip: ILI9488
Resolution: 320*480

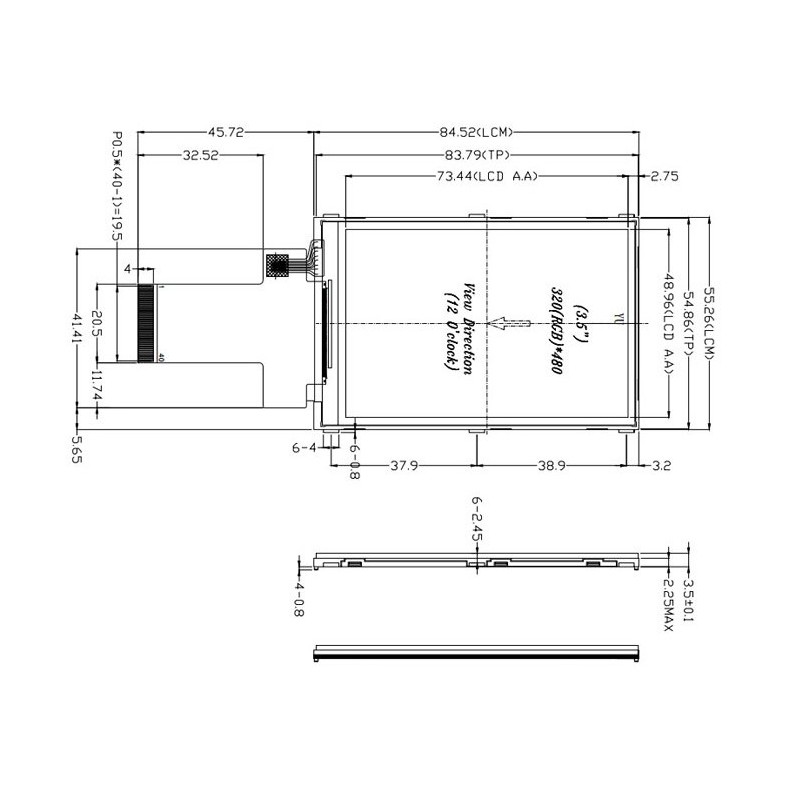

Display area: 48.96 x73.44 (mm)

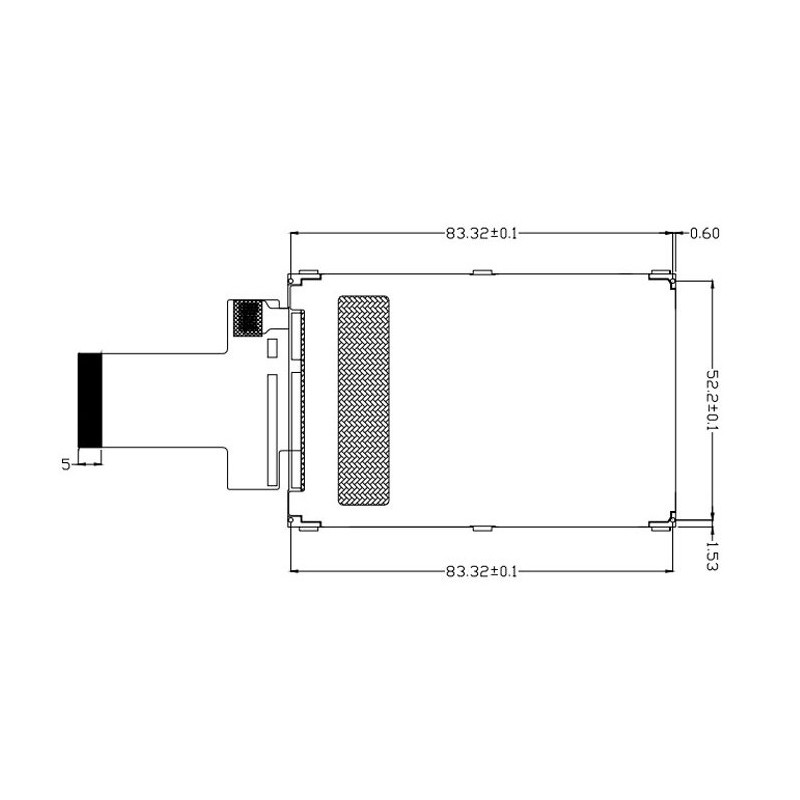

Physical size: 55.26 (W) * 84.52 (H) * 3.5 (T)
Interface Type: 8/16bits parallel interface & SPI
Number of pins: 40Pin
Display color: Full Color
Pixel size: 0.153 x 0.153 (mm)
temperature: -20~70 °c
voltage: 3.3V

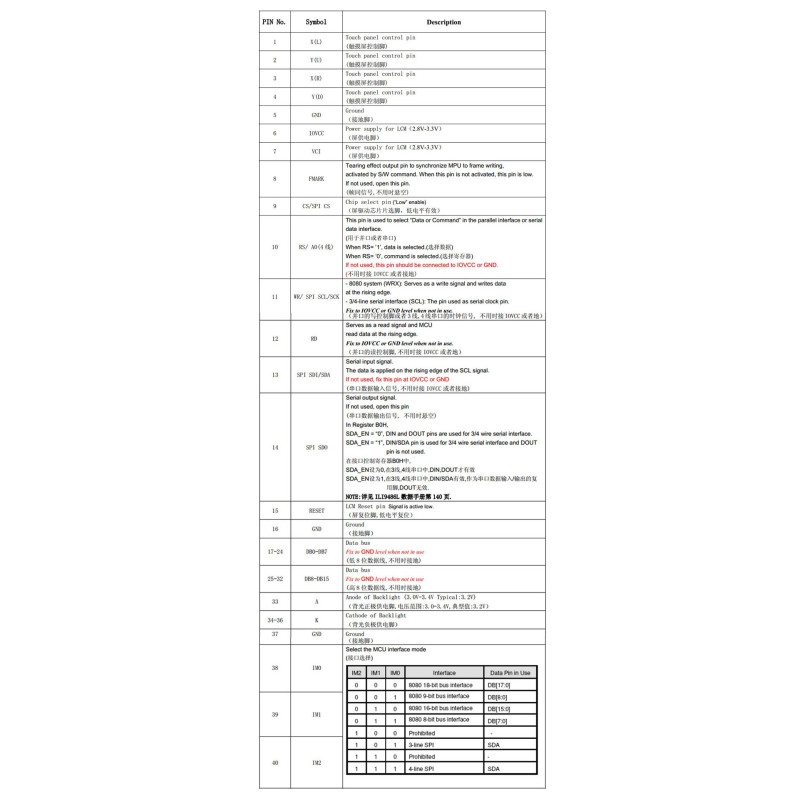

**PIN No. 1:** X(L) - Touch panel control pin.
**PIN No. 2:** Y(U) - Touch panel control pin.
**PIN No. 3:** X(R) - Touch panel control pin.
**PIN No. 4:** Y(D) - Touch panel control pin.
**PIN No. 5:** GND - Ground.
**PIN No. 6:** IOVCC - Power supply for the display (2.8V-3.3V).
**PIN No. 7:** VCI - Power supply for the display (2.8V-3.3V).
**PIN No. 8:** FMMR - Tearing effect output pin for frame synchronization. Low when inactive. Leave open if not used.
**PIN No. 9:** CS/SPI CS - Chip select pin (active low).
**PIN No. 10:** RS/A0 - Selects between data and command registers. Connect to IOVCC or GND if not used.
**PIN No. 11:** WR/SPI SCL/SCK - Write signal/Serial clock pin. Connect to IOVCC or GND if not used.
**PIN No. 12:** RD - Read signal. Connect to IOVCC or GND if not used.
**PIN No. 13:** SPI SDI/SBM - Serial data input signal. Connect to IOVCC or GND if not used.
**PIN No. 14:** SPI SDO - Serial output signal. Leave open if not used. (See Register B0H: SDA_EN="0" enables DIN and DOUT for 3/4-wire serial; SDA_EN="1" uses DIN/SDA as a bidirectional pin and DOUT is unused. Refer to ILI9486 datasheet page 140 for details).
**PIN No. 2:** Y(U) - Touch panel control pin.
**PIN No. 3:** X(R) - Touch panel control pin.
**PIN No. 4:** Y(D) - Touch panel control pin.
**PIN No. 5:** GND - Ground.
**PIN No. 6:** IOVCC - Power supply for the display (2.8V-3.3V).
**PIN No. 7:** VCI - Power supply for the display (2.8V-3.3V).
**PIN No. 8:** FMMR - Tearing effect output pin for frame synchronization. Low when inactive. Leave open if not used.
**PIN No. 9:** CS/SPI CS - Chip select pin (active low).
**PIN No. 10:** RS/A0 - Selects between data and command registers. Connect to IOVCC or GND if not used.
**PIN No. 11:** WR/SPI SCL/SCK - Write signal/Serial clock pin. Connect to IOVCC or GND if not used.
**PIN No. 12:** RD - Read signal. Connect to IOVCC or GND if not used.
**PIN No. 13:** SPI SDI/SBM - Serial data input signal. Connect to IOVCC or GND if not used.
**PIN No. 14:** SPI SDO - Serial output signal. Leave open if not used. (See Register B0H: SDA_EN="0" enables DIN and DOUT for 3/4-wire serial; SDA_EN="1" uses DIN/SDA as a bidirectional pin and DOUT is unused. Refer to ILI9486 datasheet page 140 for details).
**PIN No. 15:** RESET - Reset pin (active low).
**PIN No. 16:** GND - Ground.
**PIN No. 17-24:** DB0~DB7 - Data bus (lower 8 bits). Connect to GND if not used.
**PIN No. 25-32:** DB8~DB15 - Data bus (higher 8 bits). Connect to GND if not used.
**PIN No. 33:** A - Backlight anode (3.0V~3.4V, Typical: 3.2V).
**PIN No. 34-36:** K - Backlight cathode.
**PIN No. 37:** GND - Ground.
**PIN No. 38:** IM0 - Selects MCU interface mode (see IM0, IM1, IM2 combination table).
**PIN No. 39:** IM1 - Selects MCU interface mode.
**PIN No. 40:** IM2 - Selects MCU interface mode.
**PIN No. 16:** GND - Ground.
**PIN No. 17-24:** DB0~DB7 - Data bus (lower 8 bits). Connect to GND if not used.
**PIN No. 25-32:** DB8~DB15 - Data bus (higher 8 bits). Connect to GND if not used.
**PIN No. 33:** A - Backlight anode (3.0V~3.4V, Typical: 3.2V).
**PIN No. 34-36:** K - Backlight cathode.
**PIN No. 37:** GND - Ground.
**PIN No. 38:** IM0 - Selects MCU interface mode (see IM0, IM1, IM2 combination table).
**PIN No. 39:** IM1 - Selects MCU interface mode.
**PIN No. 40:** IM2 - Selects MCU interface mode.
**Interface Mode Selection (IM2, IM1, IM0):**
* 000: 8080 18-bit bus interface (DB[17:0])
* 001: 8080 9-bit bus interface (DB[8:0])
* 010: 8080 16-bit bus interface (DB[15:0])
* 011: 8080 8-bit bus interface (DB[7:0])
* 100: Prohibited
* 110: 3-line SPI (SDA)
* 111: 4-line SPI (SDA)
* 000: 8080 18-bit bus interface (DB[17:0])
* 001: 8080 9-bit bus interface (DB[8:0])
* 010: 8080 16-bit bus interface (DB[15:0])
* 011: 8080 8-bit bus interface (DB[7:0])
* 100: Prohibited
* 110: 3-line SPI (SDA)
* 111: 4-line SPI (SDA)
محتوای فایل مربوط به مثال و document:
ILI9488-3.5 Inch
تنظیمات و کانفیگ درایور ILI9488
قابل توجه مشتریان گرامی این نوع السیدی در دو نوع با پارت نامبر های متفاوت ارائه شده است که درایورها متفاوت میباشد.
در صورتی که السیدی دارای پارت نامبر Z350IT006 V0.3 باشد، درایور السیدی ILI9486 میباشد و در صورتی که پارت نامبر السیدی Z350IT008 V0.0 باشد، درایور السیدی ILI9488 میباشد که برای هر دو نوع درایور مثال در قسمت دانلود ویژه ارائه شده است.
برای السیدی هایی با درایور ILI9488 تنظیمات و کانفیگ به صورت زیر باید در کد نویسی مثالها اصلاح شود:
رنگ ها باید 16 بیتی تعریف شود به صورت زیر:
lcd.h
#define WHITE 0xFCFCFC
#define BLACK 0X000000
#define RED 0xFC0000
#define GREEN 0x00FC00
#define BLUE 0x0000FC
و کانفیگ ILI9488 در فایل lcd.c به صورت زیر باید تنظیم شود:
OLED_CS_LOW();
OLED_RST_Clr();
delay_ms(100);
OLED_RST_Set();
delay_ms(100);
OLED_BLK_Set();
delay_ms(10);
// //************* Start Initial Sequence **********//
// 以下为ILI9488驱动初始化代码
//
// //************* Start Initial Sequence **********//
delay_ms(100);
LCD_WR_REG(0xE0);
LCD_WR_DATA8(0x0F);
LCD_WR_DATA8(0x13);
LCD_WR_DATA8(0x1D);
LCD_WR_DATA8(0x09);
LCD_WR_DATA8(0x18);
LCD_WR_DATA8(0x0A);
LCD_WR_DATA8(0x43);
LCD_WR_DATA8(0x66);
LCD_WR_DATA8(0x4F);
LCD_WR_DATA8(0x07);
LCD_WR_DATA8(0x0F);
LCD_WR_DATA8(0x0E);
LCD_WR_DATA8(0x18);
LCD_WR_DATA8(0x1A);
LCD_WR_DATA8(0x03);
LCD_WR_REG(0xE1);
LCD_WR_DATA8(0x0F);
LCD_WR_DATA8(0x1A);
LCD_WR_DATA8(0x1D);
LCD_WR_DATA8(0x04);
LCD_WR_DATA8(0x0F);
LCD_WR_DATA8(0x04);
LCD_WR_DATA8(0x31);
LCD_WR_DATA8(0x14);
LCD_WR_DATA8(0x43);
LCD_WR_DATA8(0x03);
LCD_WR_DATA8(0x0D);
LCD_WR_DATA8(0x0C);
LCD_WR_DATA8(0x26);
LCD_WR_DATA8(0x29);
LCD_WR_DATA8(0x00);
LCD_WR_REG(0xC0);
LCD_WR_DATA8(0x14);
LCD_WR_DATA8(0x0E);
LCD_WR_REG(0xC1);
LCD_WR_DATA8(0x43);
LCD_WR_REG(0xC5);
LCD_WR_DATA8(0x00);
LCD_WR_DATA8(0x36);
LCD_WR_DATA8(0x80);
LCD_WR_REG(0x36); // Memory Access Control
if(USE_HORIZONTAL==0)LCD_WR_DATA8(0x48);
else if(USE_HORIZONTAL==1)LCD_WR_DATA8(0x88);
else if(USE_HORIZONTAL==2)LCD_WR_DATA8(0x28);
else LCD_WR_DATA8(0xE8);
LCD_WR_REG(0x3A); //Interface Mode Control，此处ILI9486为0X55
LCD_WR_DATA8(0x66);
LCD_WR_REG(0XB0); //Interface Mode Control
LCD_WR_DATA8(0x00);
LCD_WR_REG(0xB1); //Frame rate 70HZ
LCD_WR_DATA8(0xB0);
LCD_WR_DATA8(0x11);
LCD_WR_REG(0xB4);
LCD_WR_DATA8(0x02);
LCD_WR_REG(0xB6); //RGB/MCU Interface Control
LCD_WR_DATA8(0x02);
LCD_WR_DATA8(0x02);
LCD_WR_REG(0xE9);
LCD_WR_DATA8(0x00);
LCD_WR_REG(0XF7);
LCD_WR_DATA8(0xA9);
LCD_WR_DATA8(0x51);
LCD_WR_DATA8(0x2C);
LCD_WR_DATA8(0x82);
LCD_WR_REG(0x11);
delay_ms(120);
LCD_WR_REG(0x29);
نکته بسیار مهم هم این تابع در lcd.c هست:
void LCD_WR_DATA(u16 dat)
{
OLED_DC_Set();
LCD_Writ_Bus(dat>>16);
LCD_Writ_Bus(dat>>8);
LCD_Writ_Bus(dat);
}
دیتا به صورت 16 بیت به السیدی انتقال میدهد و اگر کدی مربوط به 16 بیت کامنت شده کامنت برداشته شود.
1402000
مشخصات
- سایز نمایشگر(اینچ)
- 3.5
- رزولیشین
- 320x480
- نمایش رنگ
- تمام رنگی
- نوع ارتباط (MCU)
- SPI/Parallel
- چیپ راه انداز
- ILI9488
- نوع اتصال
