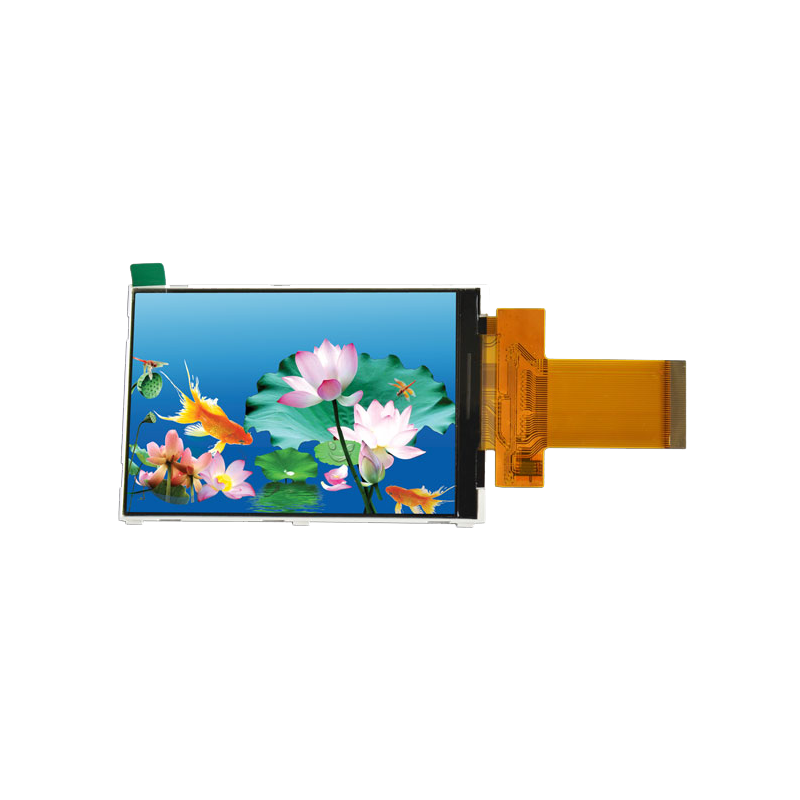

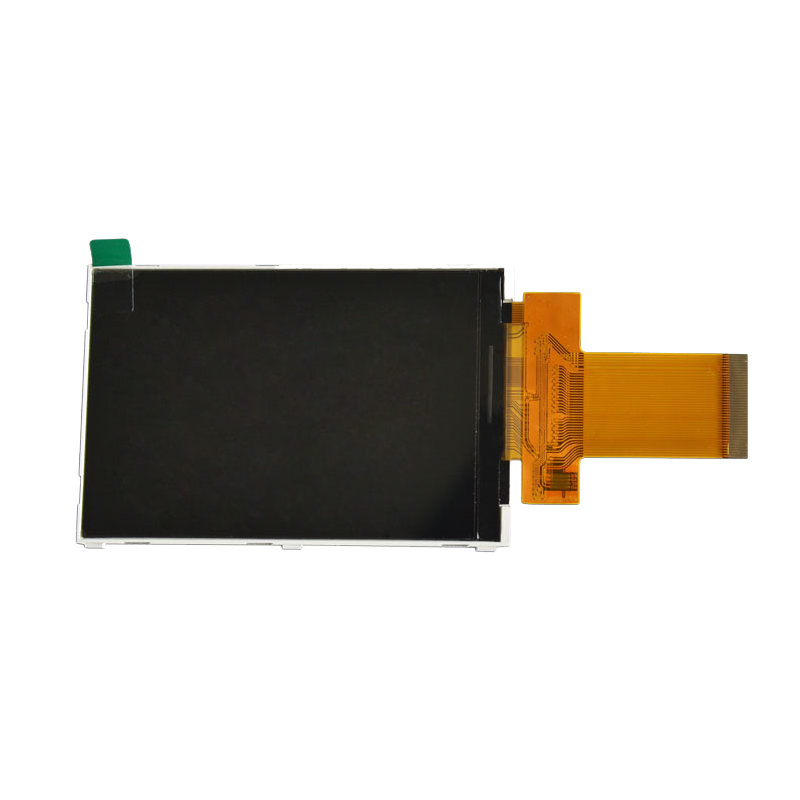

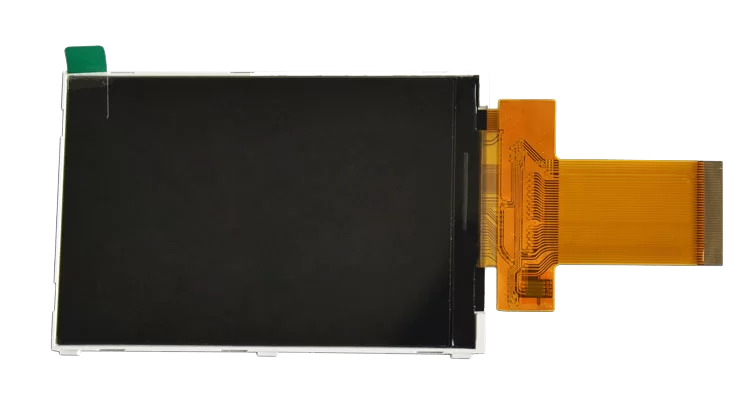

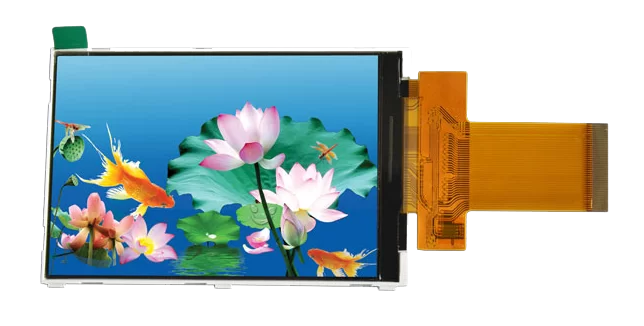

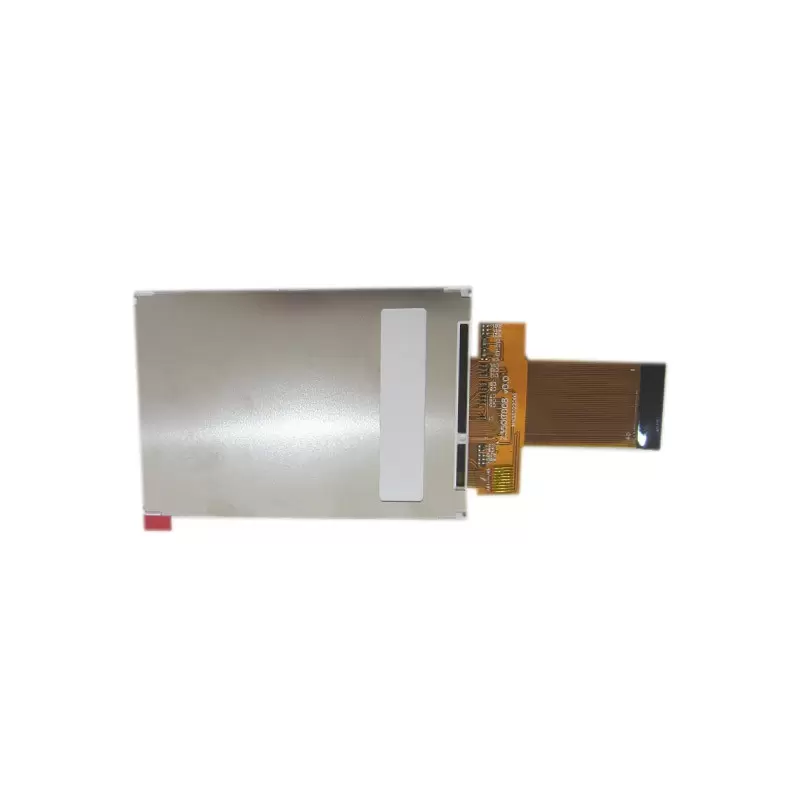

السیدی 3.5 اینچ بدون تاچ TFT LCD 3.5 inch Without Touch - HD - 320x480 - Parallel / SPI - ILI9488

السیدی 3.5 اینچ بدون تاچ TFT LCD 3.5 inch - HD- Without Touch،  با رزولیشن 320x480 و ILI9488 و  parallel & SPI interface

Size: 3.5 inch
Control chip: ILI9488
Resolution: 320*480

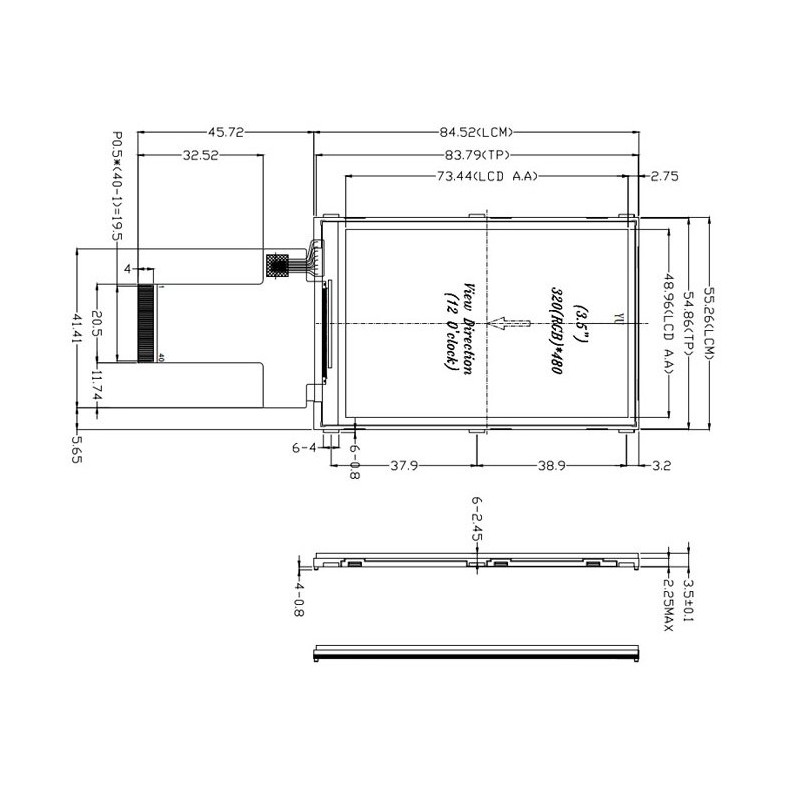

Display area: 48.96 x73.44 (mm)

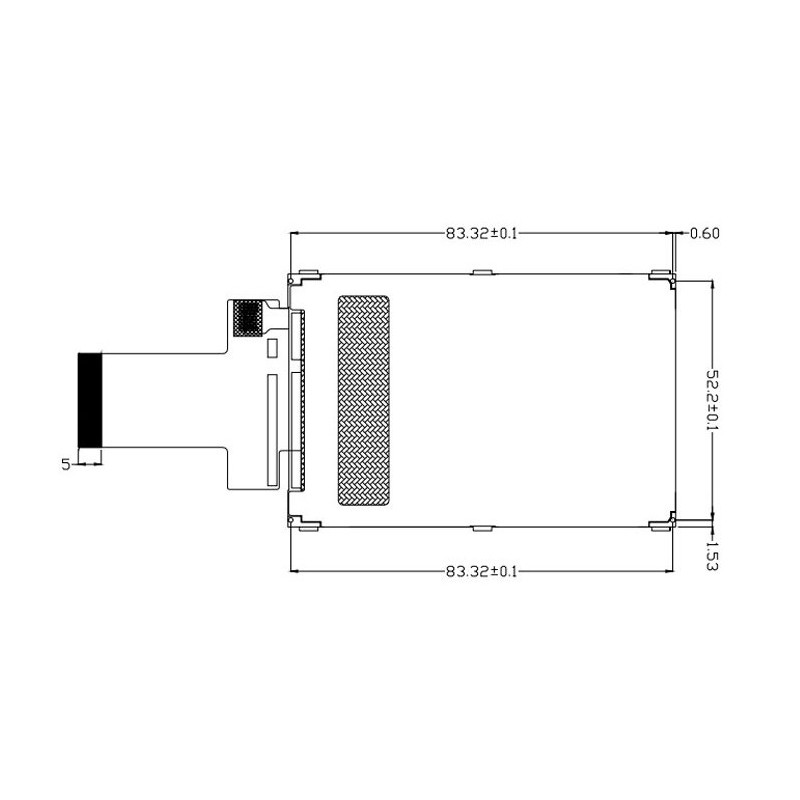

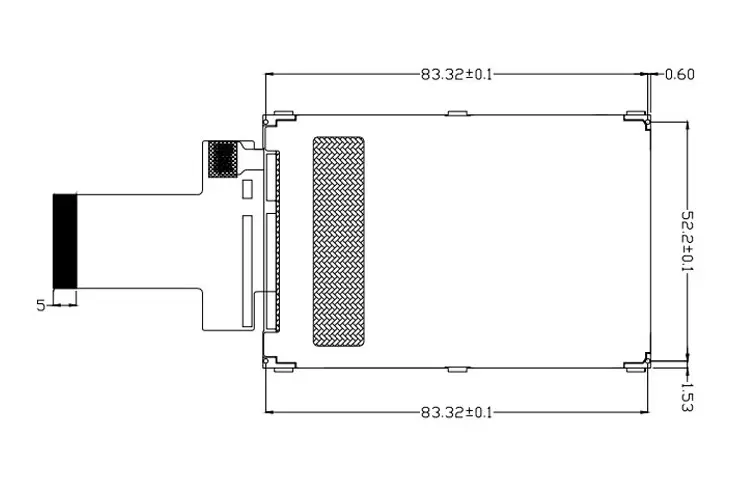

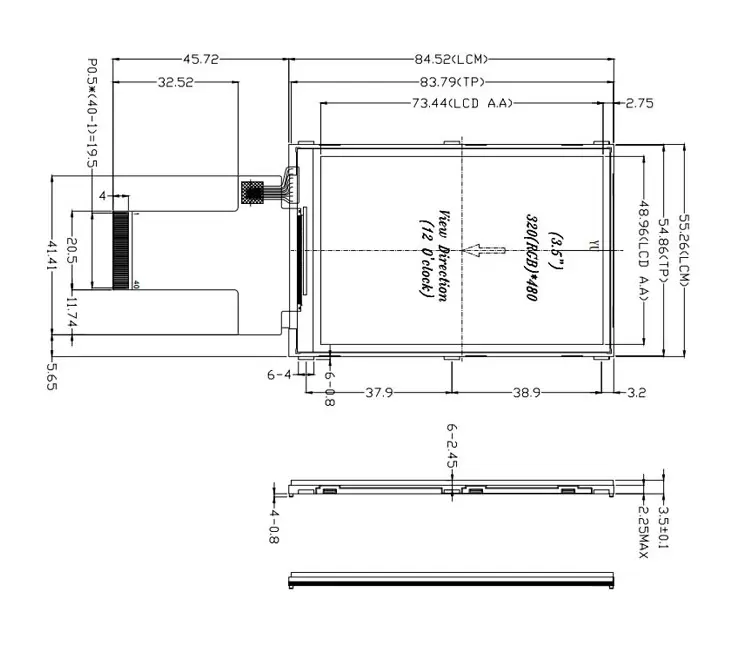

Physical size: 55.26 (W) * 84.52 (H) * 3.5 (T)
Interface Type: 8/16bits parallel interface & SPI

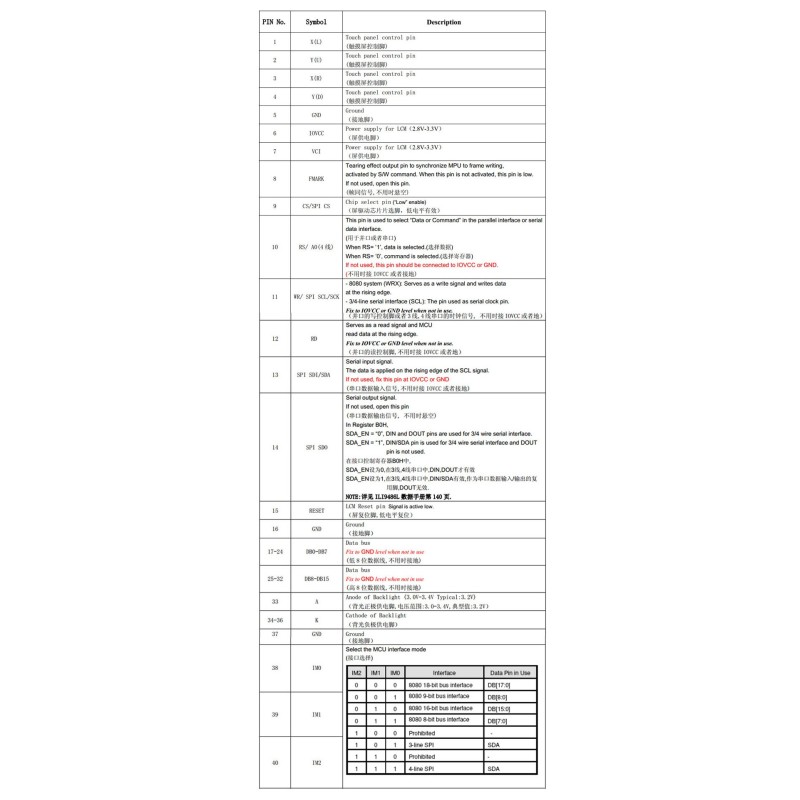

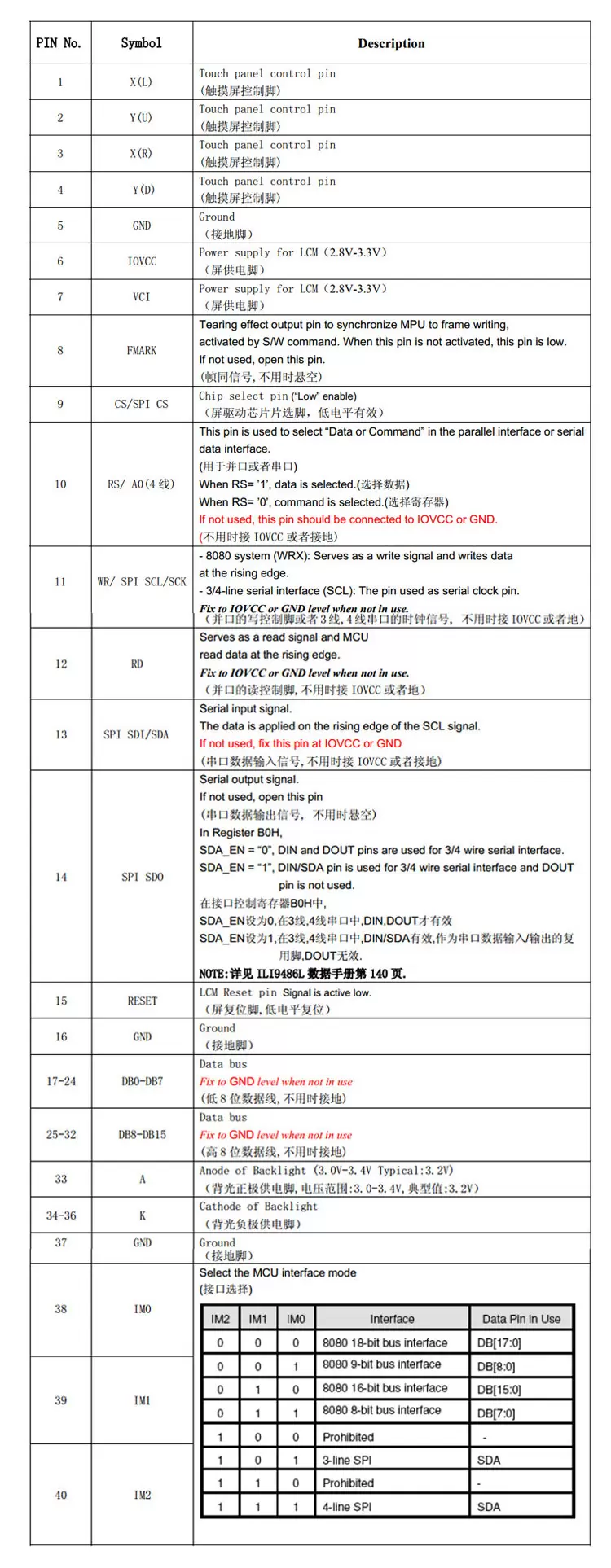

Number of pins: 40Pin
Display color: Full Color
Pixel size: 0.153 x 0.153 (mm)
temperature: -20~70  °c
voltage: 3.3V

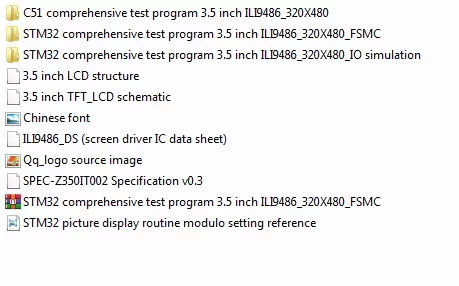

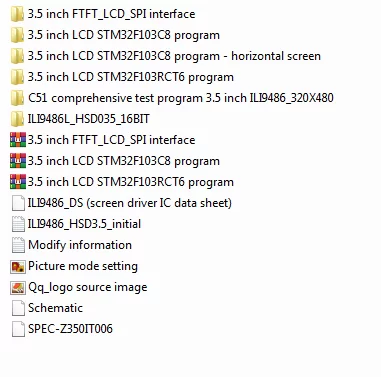

محتوای فایل مربوط به مثال و document:

ILI9488-3.5 Inch

تنظیمات و کانفیگ درایور ILI9488

قابل توجه مشتریان گرامی این نوع السیدی در دو نوع با پارت نامبر های متفاوت ارائه شده است که درایورها متفاوت میباشد.
در صورتی که السیدی دارای پارت نامبر Z350IT006  V0.3 باشد، درایور السیدی ILI9486 میباشد و در صورتی که پارت نامبر السیدی Z350IT008  V0.0 باشد، درایور السیدی ILI9488 میباشد که برای هر دو نوع درایور مثال در قسمت دانلود ویژه ارائه شده است.

برای السیدی هایی با درایور ILI9488  تنظیمات و کانفیگ به صورت زیر باید در کد نویسی مثالها اصلاح شود:

رنگ ها باید 16 بیتی تعریف شود به صورت زیر:

lcd.h
#define WHITE            0xFCFCFC
#define BLACK            0X000000
#define RED              0xFC0000
#define GREEN            0x00FC00
#define BLUE             0x0000FC

و کانفیگ ILI9488 در فایل lcd.c به صورت زیر باید تنظیم شود:

OLED_CS_LOW();
  OLED_RST_Clr();
  delay_ms(100);
  OLED_RST_Set();
  delay_ms(100);
  OLED_BLK_Set();
  delay_ms(10);
  //  //************* Start Initial Sequence **********//
//  以下为ILI9488驱动初始化代码
//
//  //************* Start Initial Sequence **********//

  delay_ms(100);
  LCD_WR_REG(0xE0);
  LCD_WR_DATA8(0x0F);
  LCD_WR_DATA8(0x13);
  LCD_WR_DATA8(0x1D);
  LCD_WR_DATA8(0x09);
  LCD_WR_DATA8(0x18);
  LCD_WR_DATA8(0x0A);
  LCD_WR_DATA8(0x43);
  LCD_WR_DATA8(0x66);
  LCD_WR_DATA8(0x4F);
  LCD_WR_DATA8(0x07);
  LCD_WR_DATA8(0x0F);
  LCD_WR_DATA8(0x0E);
  LCD_WR_DATA8(0x18);
  LCD_WR_DATA8(0x1A);
  LCD_WR_DATA8(0x03);

  LCD_WR_REG(0xE1);
  LCD_WR_DATA8(0x0F);
  LCD_WR_DATA8(0x1A);
  LCD_WR_DATA8(0x1D);
  LCD_WR_DATA8(0x04);
  LCD_WR_DATA8(0x0F);
  LCD_WR_DATA8(0x04);
  LCD_WR_DATA8(0x31);
  LCD_WR_DATA8(0x14);
  LCD_WR_DATA8(0x43);
  LCD_WR_DATA8(0x03);
  LCD_WR_DATA8(0x0D);
  LCD_WR_DATA8(0x0C);
  LCD_WR_DATA8(0x26);
  LCD_WR_DATA8(0x29);
  LCD_WR_DATA8(0x00);

  LCD_WR_REG(0xC0);
  LCD_WR_DATA8(0x14);
  LCD_WR_DATA8(0x0E);

  LCD_WR_REG(0xC1);
  LCD_WR_DATA8(0x43);

  LCD_WR_REG(0xC5);
  LCD_WR_DATA8(0x00);
  LCD_WR_DATA8(0x36);
  LCD_WR_DATA8(0x80);

  LCD_WR_REG(0x36);    // Memory Access Control
  if(USE_HORIZONTAL==0)LCD_WR_DATA8(0x48);
  else if(USE_HORIZONTAL==1)LCD_WR_DATA8(0x88);
  else if(USE_HORIZONTAL==2)LCD_WR_DATA8(0x28);
  else LCD_WR_DATA8(0xE8);


  LCD_WR_REG(0x3A); //Interface Mode Control，此处ILI9486为0X55
  LCD_WR_DATA8(0x66);

  LCD_WR_REG(0XB0);  //Interface Mode Control
  LCD_WR_DATA8(0x00);
  LCD_WR_REG(0xB1);   //Frame rate 70HZ
  LCD_WR_DATA8(0xB0);
  LCD_WR_DATA8(0x11);
  LCD_WR_REG(0xB4);
  LCD_WR_DATA8(0x02);
  LCD_WR_REG(0xB6); //RGB/MCU Interface Control
  LCD_WR_DATA8(0x02);
  LCD_WR_DATA8(0x02);

  LCD_WR_REG(0xE9);
  LCD_WR_DATA8(0x00);

  LCD_WR_REG(0XF7);
  LCD_WR_DATA8(0xA9);
  LCD_WR_DATA8(0x51);
  LCD_WR_DATA8(0x2C);
  LCD_WR_DATA8(0x82);

  LCD_WR_REG(0x11);
  delay_ms(120);
  LCD_WR_REG(0x29);

نکته بسیار مهم هم این تابع در lcd.c هست:

void LCD_WR_DATA(u16 dat)
{
  OLED_DC_Set();
  LCD_Writ_Bus(dat>>16);
  LCD_Writ_Bus(dat>>8);
  LCD_Writ_Bus(dat);
}

دیتا به صورت 16 بیت به السیدی انتقال میدهد و اگر کدی مربوط به 16 بیت کامنت شده کامنت برداشته شود.
