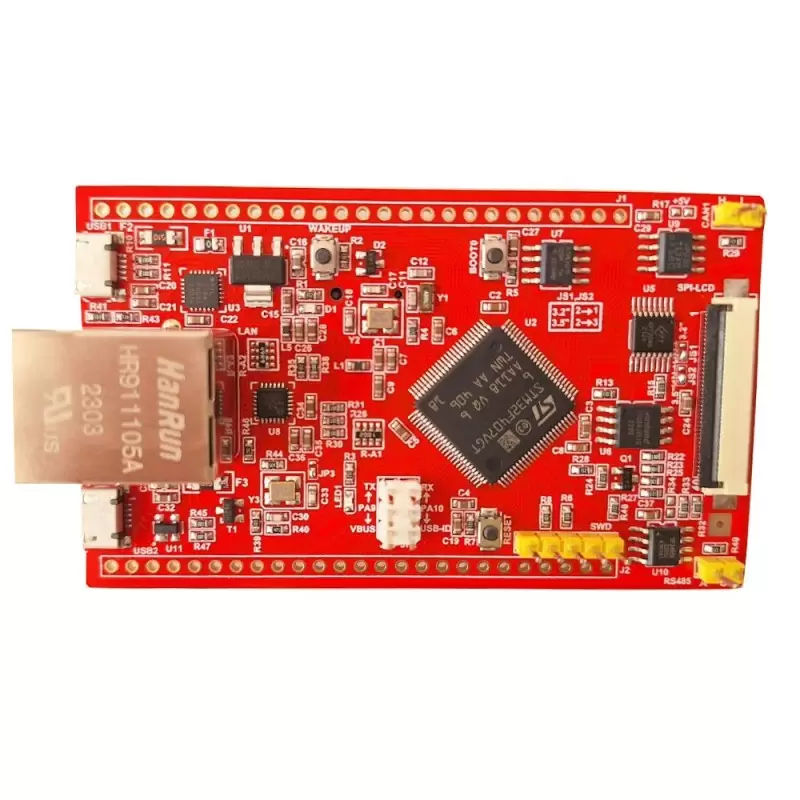

برد کاربردی و حرفه ای STM32F407VGT6 ساپورت السیدی40PIN MCUپین EWB-STM32F407VG-LAN8720-V4

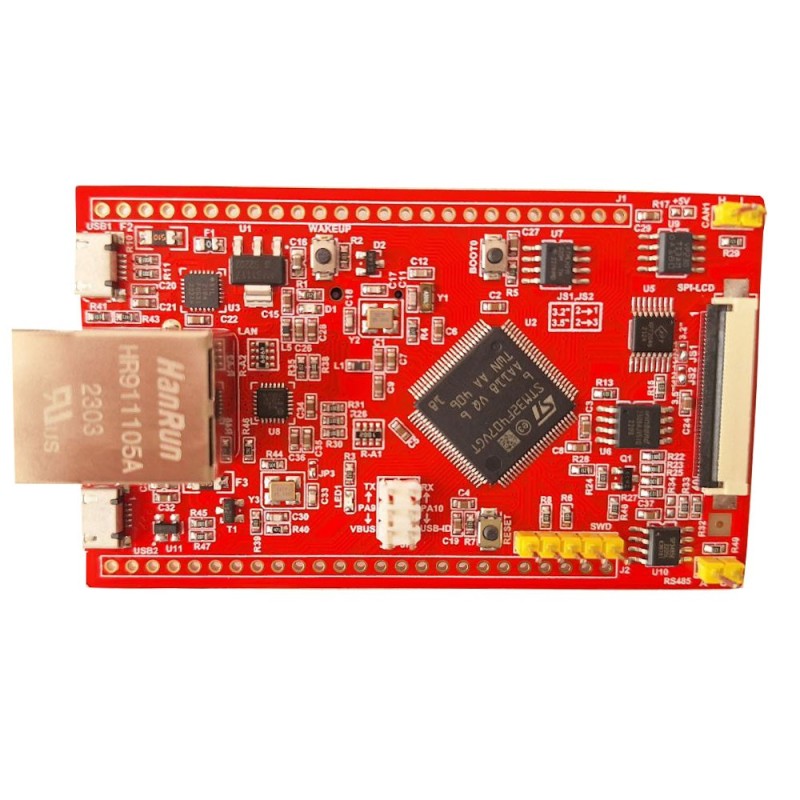

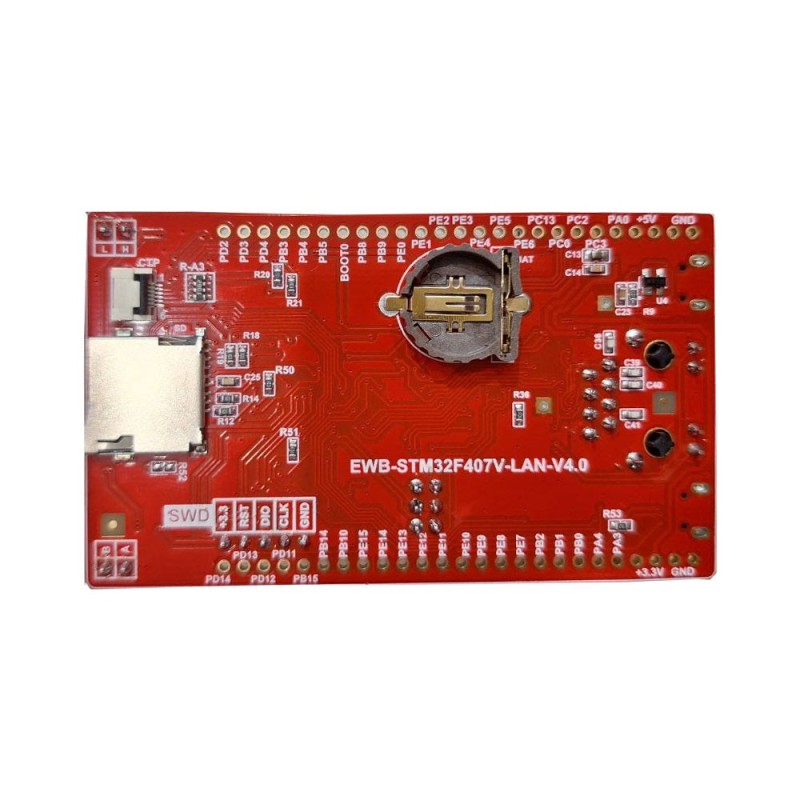

ورژن4 : ورژن فعلی و رنگ برد قرمز تغییر پیدا کرد تغییرات جزیی در مونتاژ و کلیت برد تغییر جدی نداشته و کاملا منطبق با بردهای ورژن 3 و جایگزینی بدون تغییر می باشد

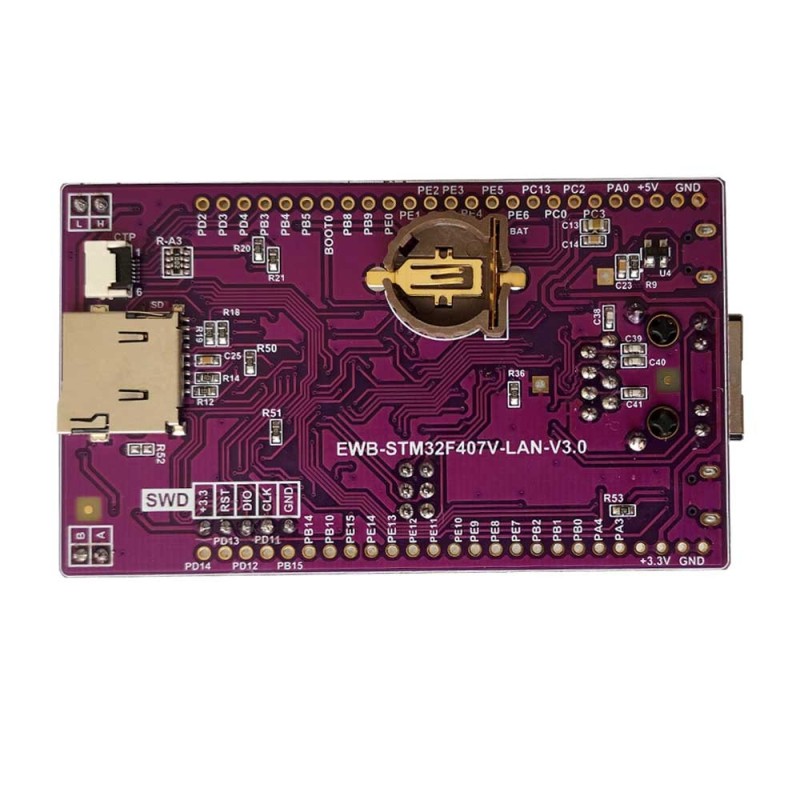

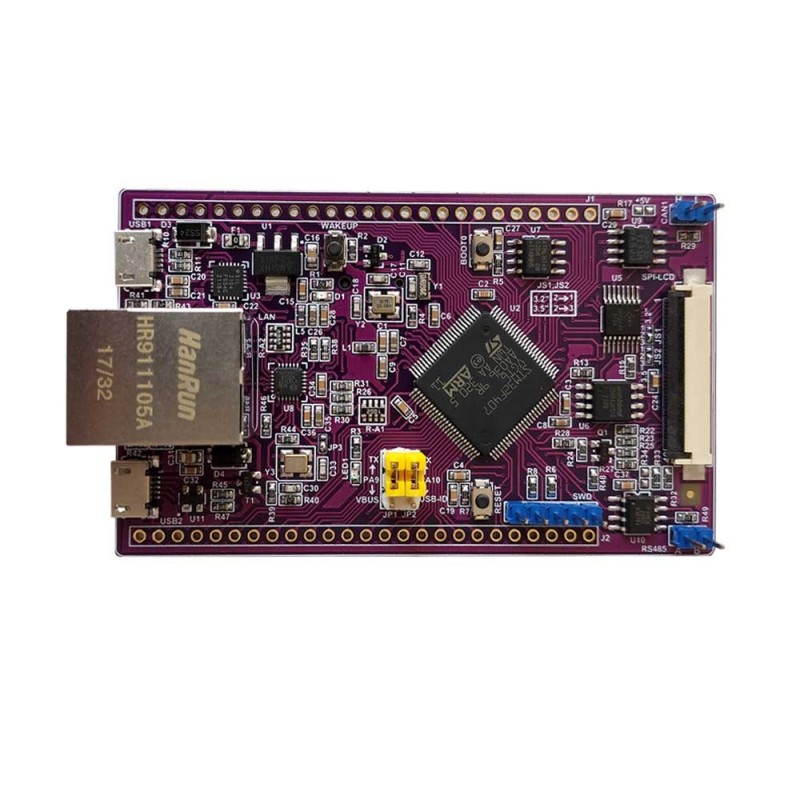

ورژن  3 پلاس :آخرین نسخه فعلی و صرفا رنگ چاپ از قرمز به بنفش تغییر پیدا کرده است و هیچ گونه تغییر دیگری در مدار داده نشده است.

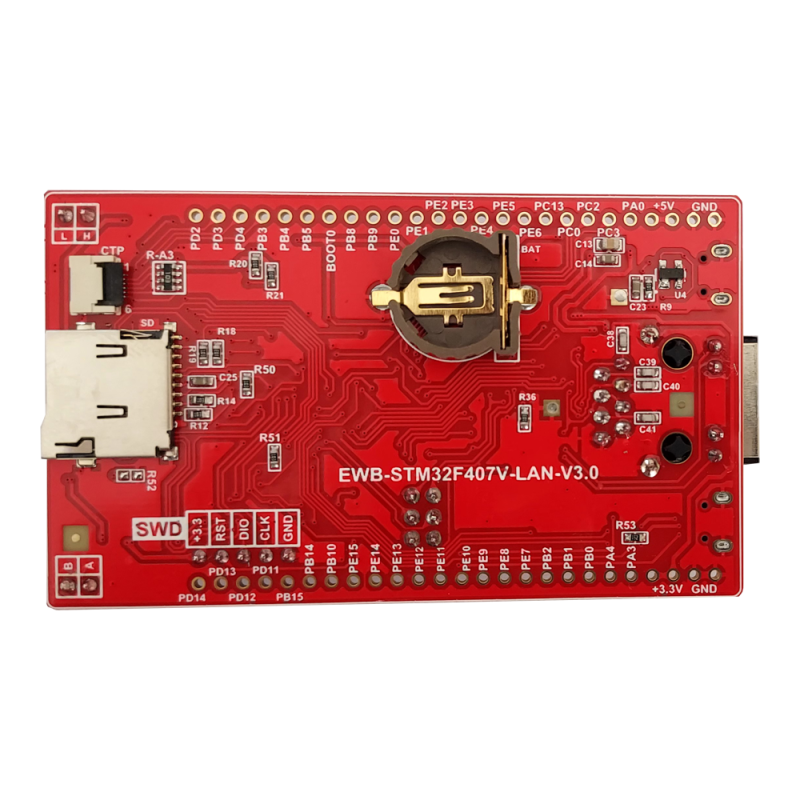

ورژن 3 برد صرفا یک سوکت تاچ خازنی 6 پین زیر برد اضافه شده و ما بقی مشخصات و... کاملا مشابه ورژن 2 می باشد

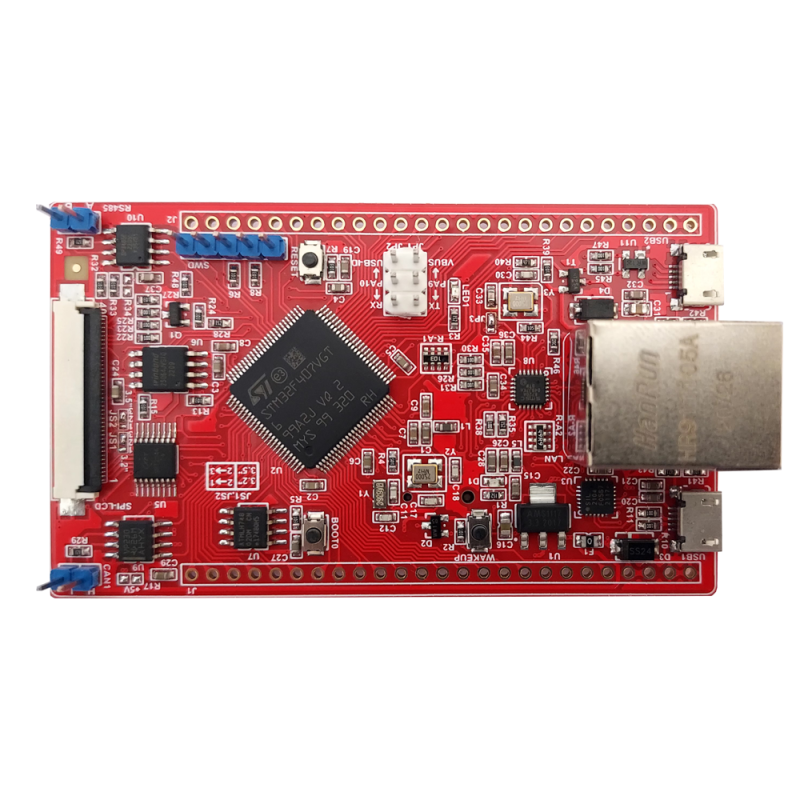

بردEWB-STM32F407VG-LAN8720-V3   یک برد کاربردی و حرفه ای با با شبکه و ساپورت السیدیهای 40pin mcu (درایور داخلی) و راه اندازی تاچ مقاومتی

هسته این برد میکروکنترلر STM32F407VGT6  با سرعت 168 مگاهرتز و حافظه 1024کیلو  می باشد.

این میکرو از سری Cortex-M4 می باشد .

EWB-STM32F407VG-LAN8720-V3 : قابلیت Ethernet با ایسی LAN8720 و راه اندازی السیدی های MCU (درایور داخلی) 3.5 و 4 اینچ

برد امکاناتی همچون CAN ,RS485,SPI,AT24C02,MMC,USART,RTC,USB,Ethernet,usb2serial را دارا می باشد.که در ادامه توضیح بیشتری داده خواهد شد.

امکانات برد EWB-STM32F407VG-LAN8720-V3 :

• راه اندازی ethernet با آیسی LAN8720

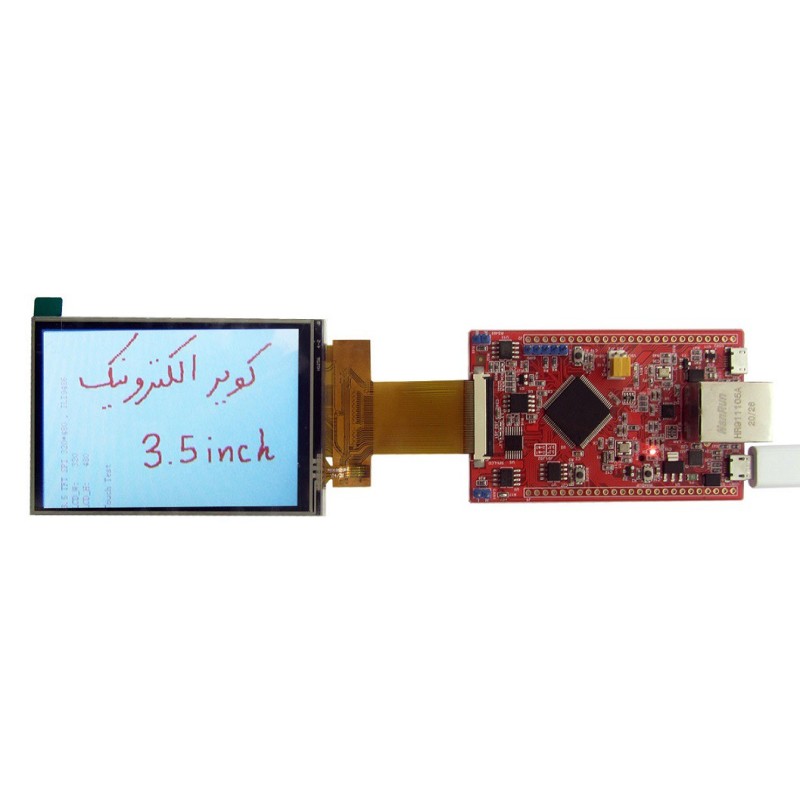

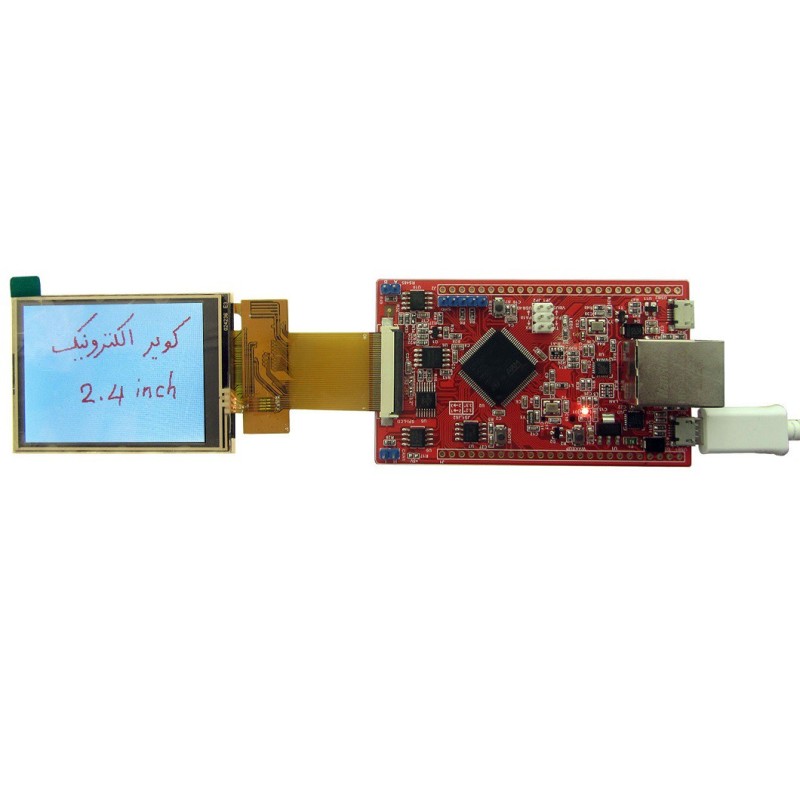

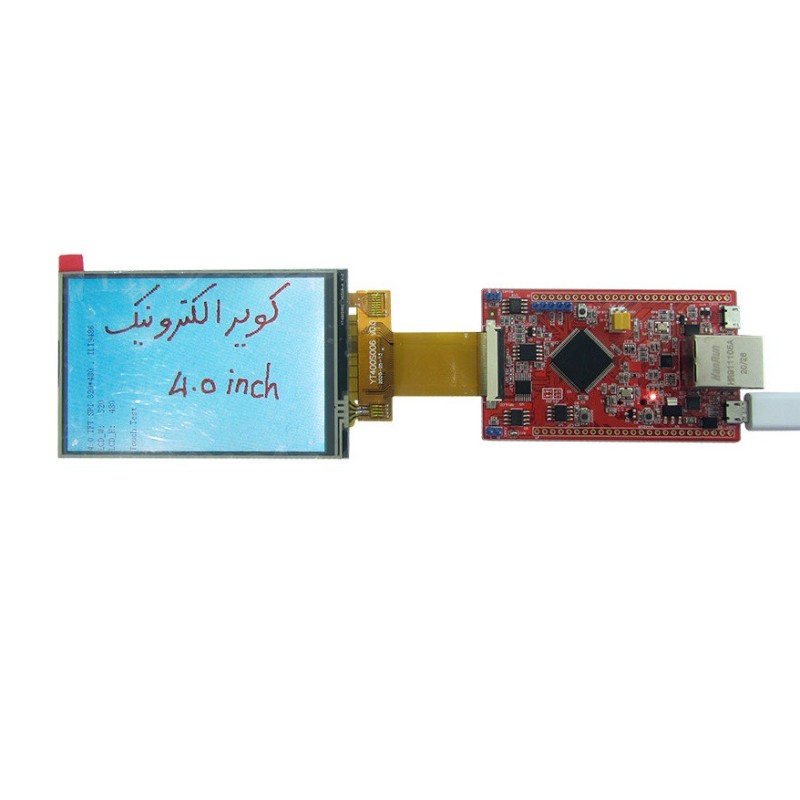

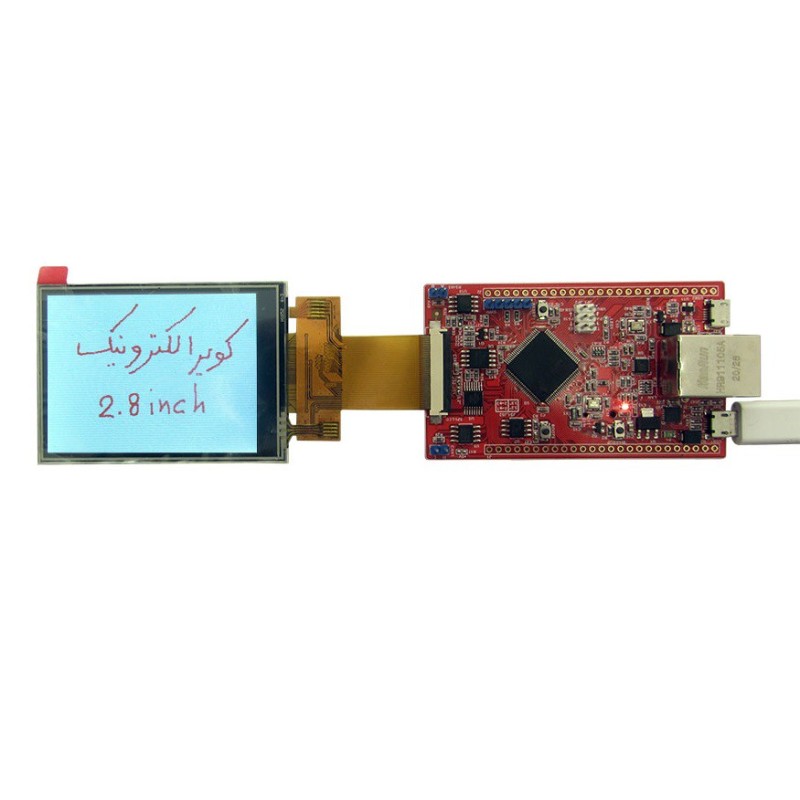

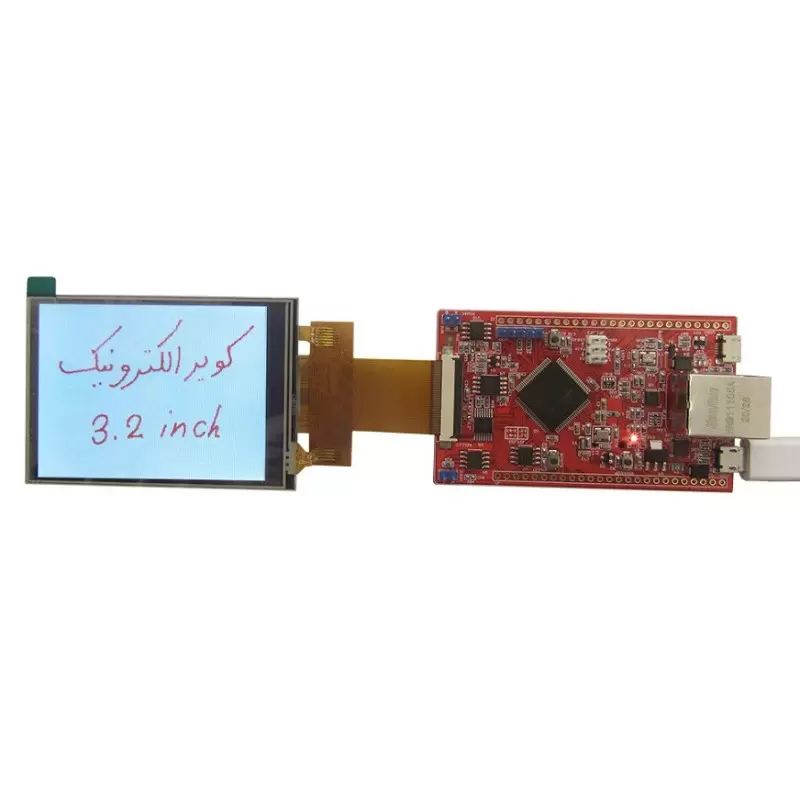

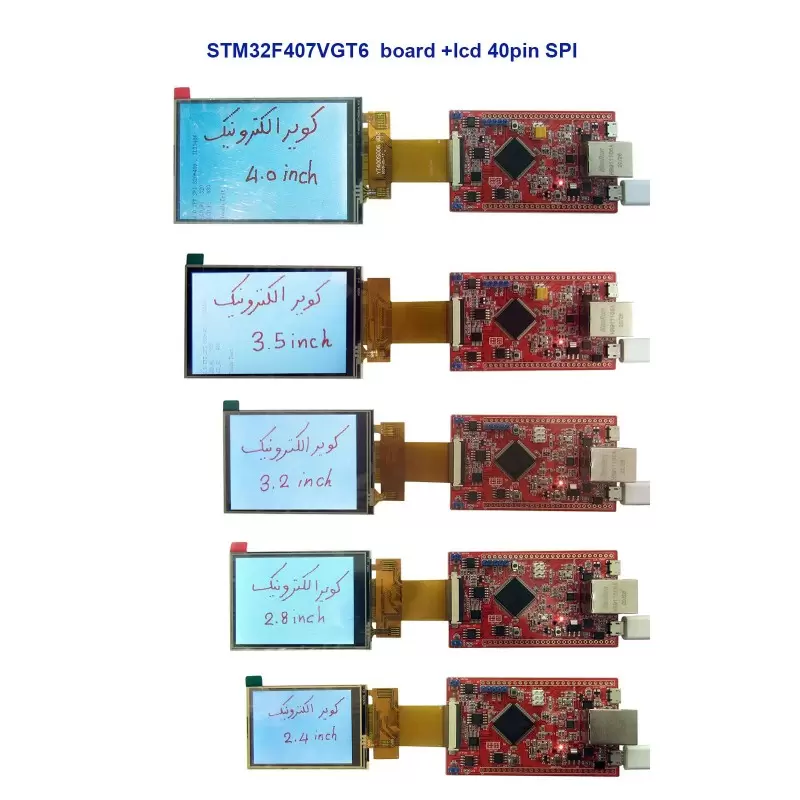

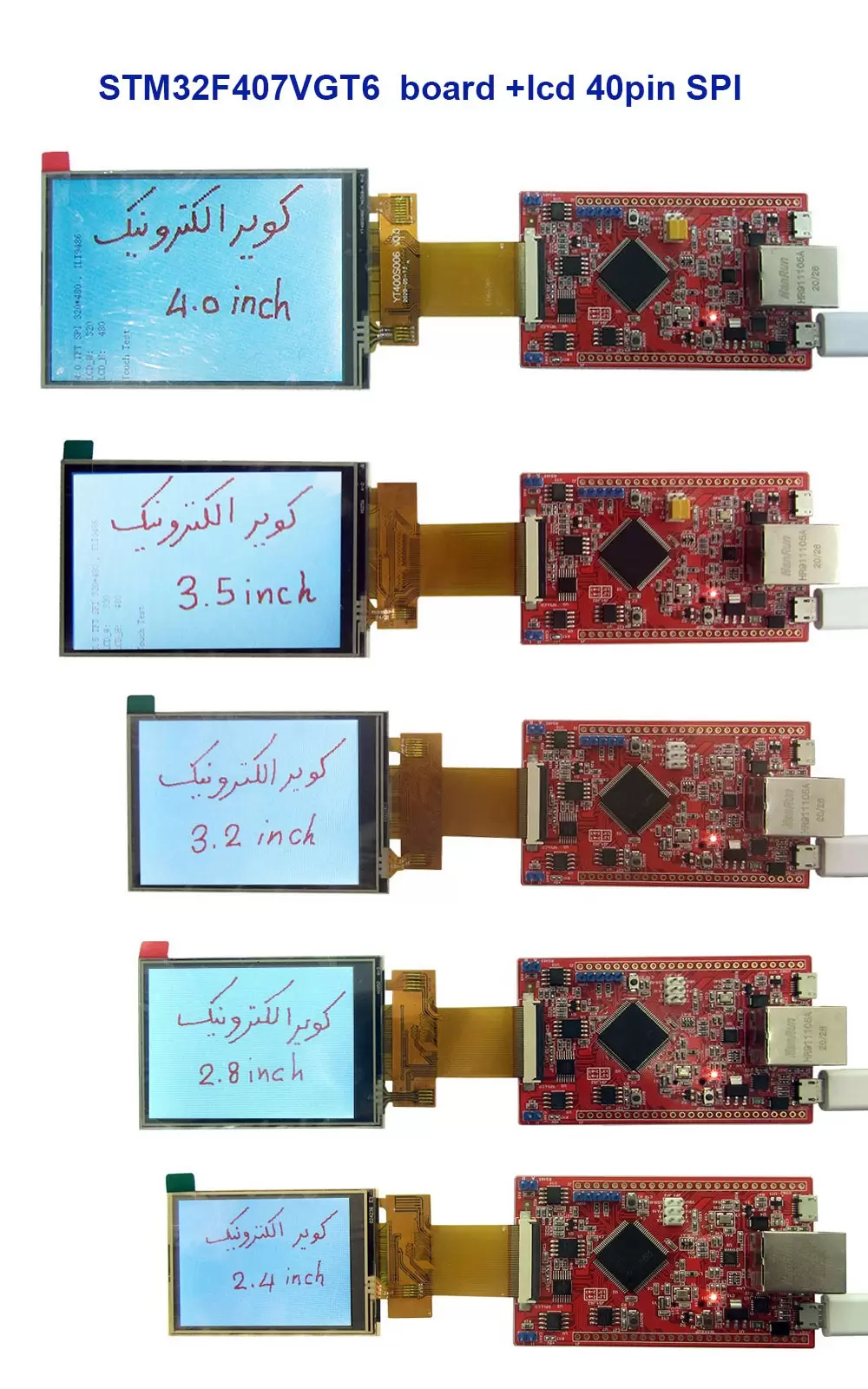

• راه اندازی السیدی های 2.4/2.8/3.2/3.5/4.0 با درایور داخلی (با تاچ و بدون تاچ)
• دارای SPI و آیسی W25Q64
• بخش CAN با آیسی SN65HDV230
• بخش RS485 با آیسی SP3485
• را اندازی MMC
• بخش USB Otg
• ارتباط با تاچ مقاومتی و آیسی xp2046
• ایسی cp2104 و ارتباط با سریال

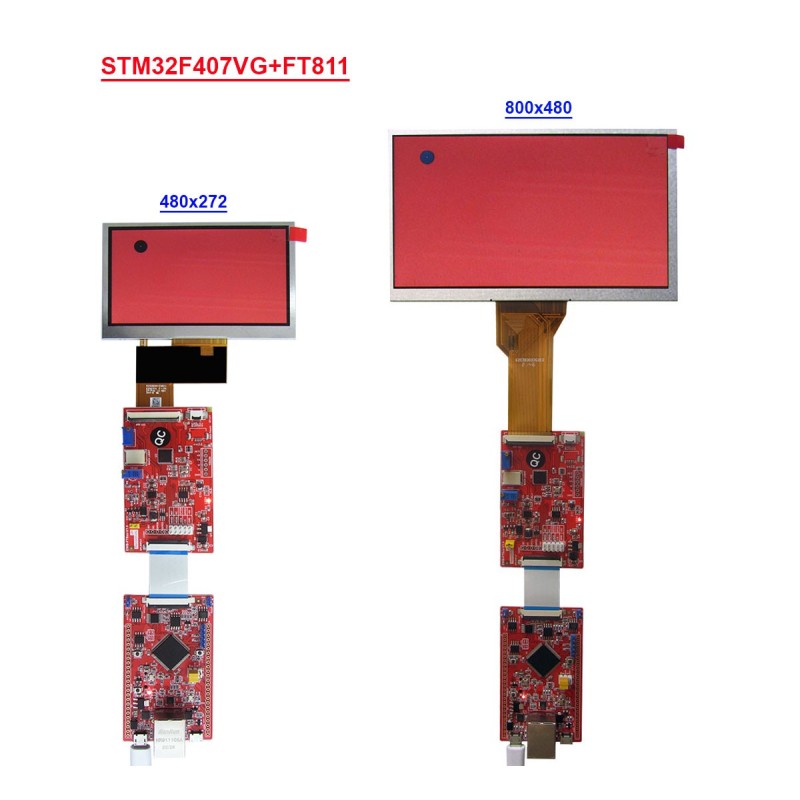

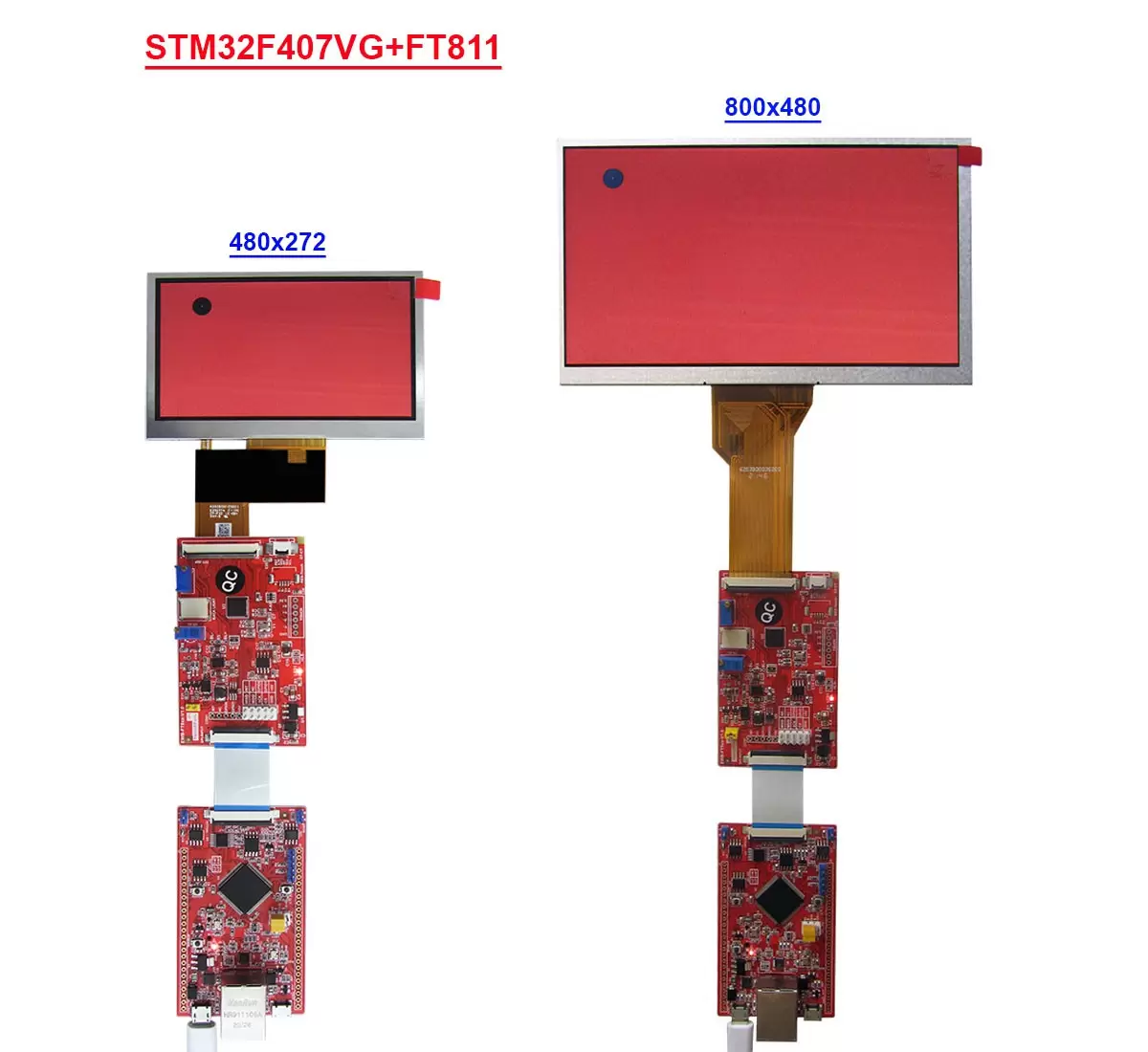

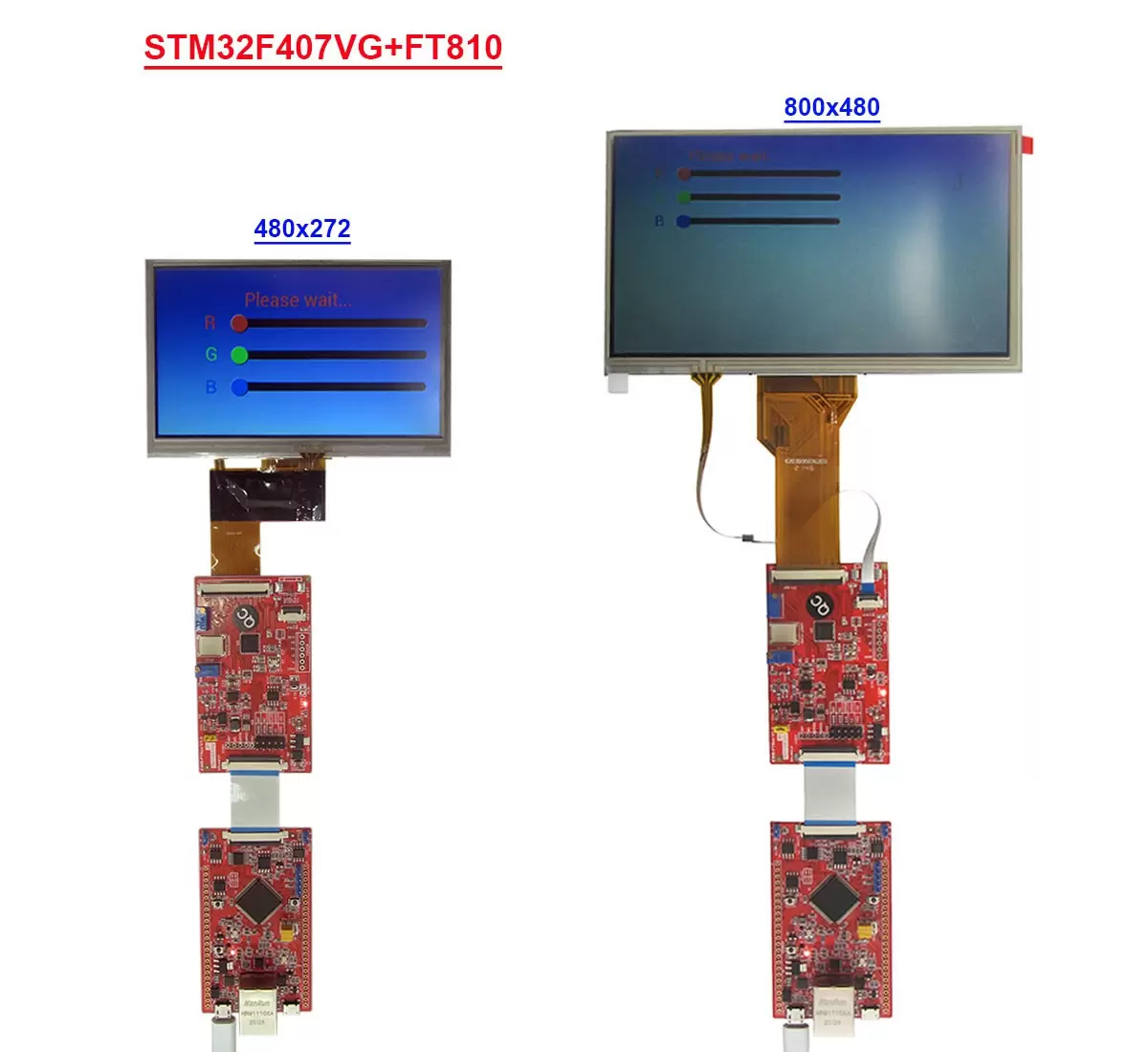

• قابلیت اتصال به بردهای سری FT8XX کویر الکترونیک
• باتری بک آپ
• سوکت 6 پین تاچ خازنی (GT911)


محتویات محصول:

• برد کاربردی و حرفه ایEWB-STM32F407VG-LAN8720-V4

• موارد مورد نیاز مانند سورس ها ،شماتیک و همه نرم افزارهای مورد نیاز را می توانید از تب دانلود ویژه محصول، دانلود کنید.

لیست مثالهاورژن 3 و 4:

[01]EWB_STM32F407_GPIO.zip
[02]EWB_STM32F407_KEY(SCAN).zip
[03]EWB_STM32F407_EXTI.zip
[04]EWB_STM32F407_Timer_Interrupt.zip
[05]EWB_STM32F407_Independent_Watchdog.zip
[06]EWB_STM32F407_RTC-Calendar.zip
[07]EWB_STM32F407_PWM.zip
[08]EWB_STM32F407_ADC.zip
[09]EWB_STM32F407_DAC.zip
[10]EWB_STM32F407_I2C_EEPROM_AT24C02.zip
[11]EWB_STM32F407_W25Q64.zip
[12]EWB_STM32F407_Read_Write internal FLASH.zip
[13]EWB_STM32F407_RS485.zip
[14]EWB_STM32F407_CAN1.zip
[15]EWB_STM32F407_CRC_Check.zip
[16]EWB_STM32F407_FreeRTOS_Template.zip
[17]EWB_STM32F407_SDIO-FatFs.zip
[18]EWB_STM32F407_SDIO-SD.zip
[19]EWB_STM32F407_USB_External_FLASH(W25QXX).zip
[20]EWB_STM32F407_USB_SD card reader.zip
[21]EWB_STM32F407_LCD_2.4_GPIO.zip
[22]EWB_STM32F407_LCD_2.4_GPIO_Touch_Calibrate.zip
[23]EWB_STM32F407_LCD_2.4-SPI-Touch.zip
[24]EWB_STM32F407_LCD_2.8_GPIO.zip
[25]EWB_STM32F407_LCD_2.8_GPIO_Touch_Calibrate.zip
[26]EWB_STM32F407_LCD_2.8-SPI-Touch.zip
[27]EWB_STM32F407_LCD_3.2_GPIO.zip
[28]EWB_STM32F407_LCD_3.2_GPIO_Touch_Calibrate.zip
[29]EWB_STM32F407_LCD_3.2-SPI-Touch.zip
[30]EWB_STM32F407_LCD_3.5_GPIO.zip
[31]EWB_STM32F407_LCD_3.5_GPIO_Touch_Calibrate.zip
[32]EWB_STM32F407_LCD_3.5-SPI-Touch.zip
[33]EWB_STM32F407_LCD_4.0_GPIO.zip
[34]EWB_STM32F407_LCD_Touch_4.0_Calibrate.zip
[35]EWB_STM32F407_LCD_4.0-SPI-Touch.zip
[36]EWB_STM32F407_Ucos_III_udptcp_echo_server.zip

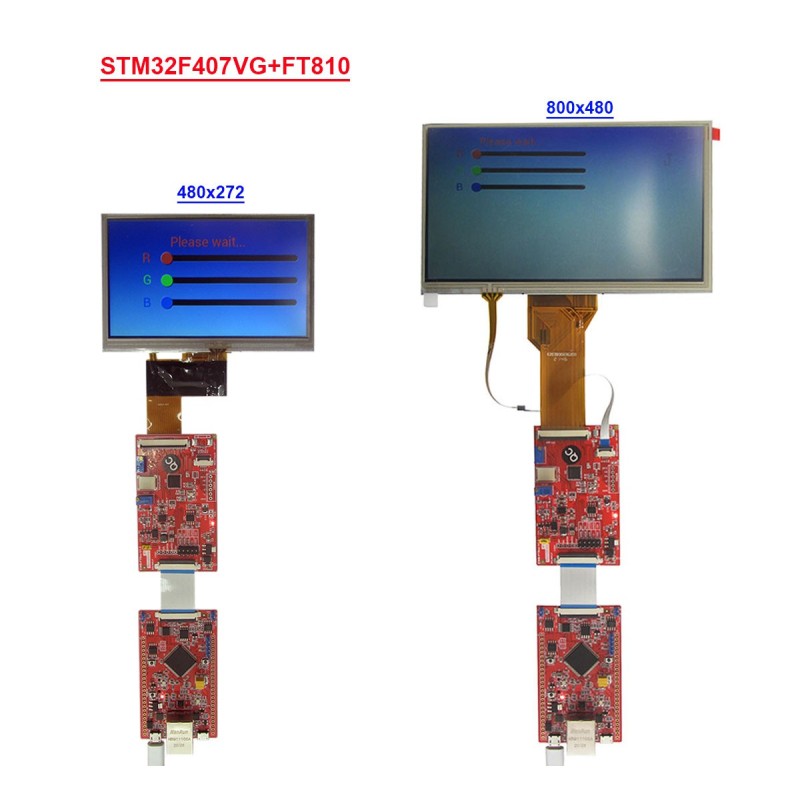

[37]EWB_STM32F407_SPI1 FT810-FT811_800x480.zip
[38]EWB_STM32F407_SPI1-FT810-FT811_480x272.zip
[39]EWB_STM32F407_DHCP.zip
[40]EWB_STM32F407_httpserver.zip
[41]EWB_STM32F407_Ping.zip
[42]EWB_STM32F407_TCP_client.zip
[43]EWB_STM32F407_TCP_Server.zip
[44]EWB_STM32F407_TCP_UDP_server.zip
[45]EWB_STM32F407_UDP_client.zip
[46]EWB_STM32F407_UDP_server.zip
[47]EWB_STM32F407_USART1_CMD_Control_LED.zip
[48]EWB_STM32F407_USART1_Sending_Receiving.zip
[49]EWB_STM32F407_USART1_Circular queue.zip
[50]EWB_STM32F407_USART2_Send_Receive.zip
[51]EWB_STM32F407_USART2_CMD_Control_LED.zip

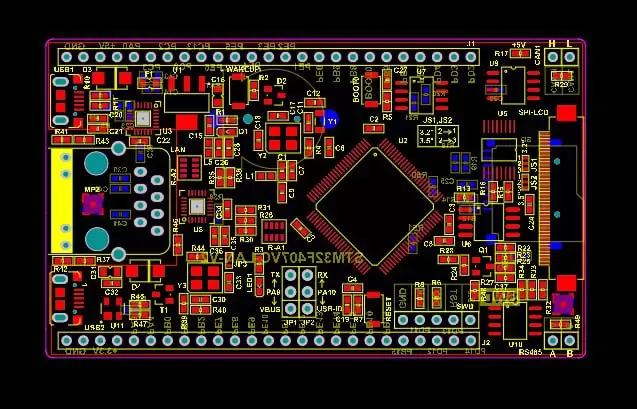

به همراه PCB بدون ترک برای سایز بندی

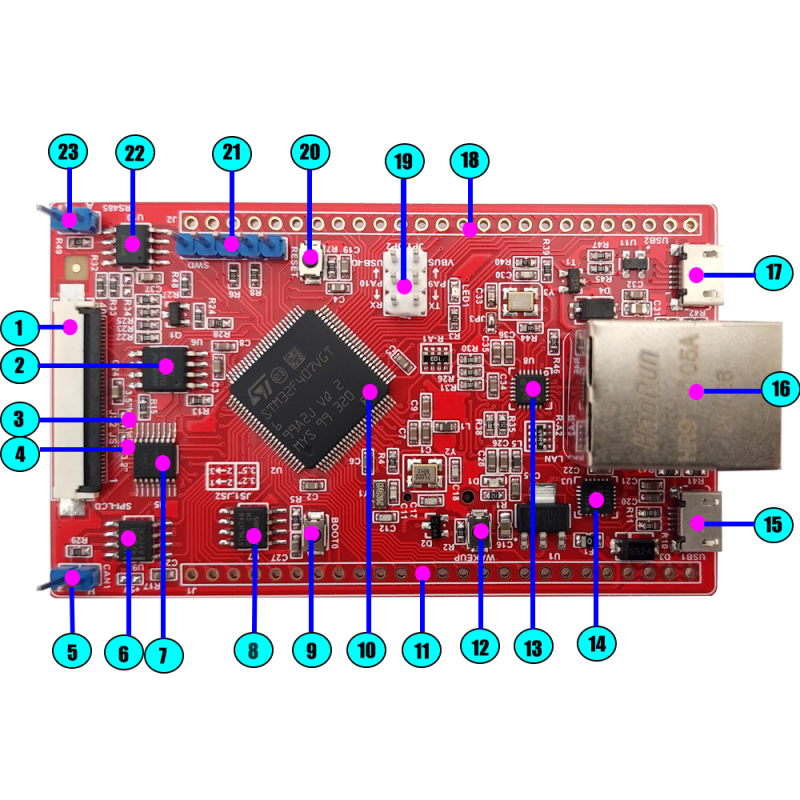

1.FPC 40Pin(MCU LCD)
2.W25Q64 (SPI Flash)
3.JS1-JS2(set lcd)
4.3.JS1-JS2(set lcd)
5.CAN1(out)
6.SN65HVD230
7.XPT2046
8.ATMEL AT24C02(EEprom)
9.Boot0
10.STM32F407VGT6
11.J1(pin out)
12.wakeUp
13.LAN8720
14.CP2104
15.USB2Serial
16.Hr911105A
17.USB otg
18.J2
19.Jp1-Jp2
20.Reset
21.SWD
22.SP3485
23.RS485 out

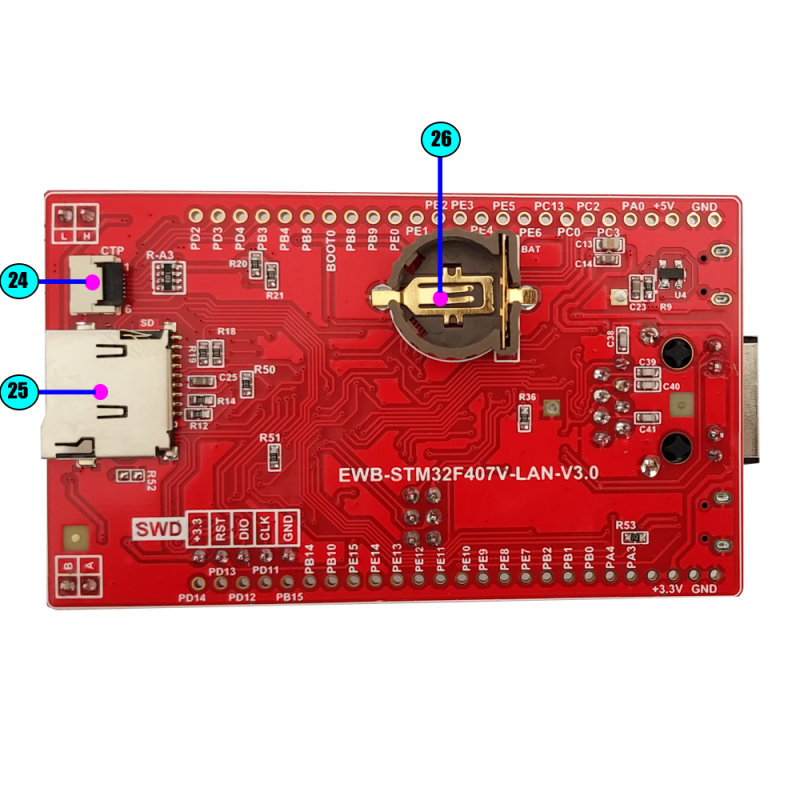

24.CPT Touch(standard GT911)
25.Micro SD
26.RTC Backup CR1220
