پروگرامر و دیباگر ( ورژن9)J-LINK

پروگرامر و دیباگر J-LINK که از طرف گروه SEGGER برای برنامه ریزی و دیباگ کردن میکرو کنترلر های مبتنی بر هسته ی ARM طراحی و ارائه شده است ، میتواند از طریق کانکتور JTAG میکرو و پورت USB کامپیوتر کد هگز یا باینری ساخته شده توسط کامپایلر را به میکرو منتقل کند ، این دستگاه در کامپایلر KEIL به صورت کامل پشتیبانی میشود و شما میتوانید برنامه خود را مستقیما از داخل آن به میکرو منتقل کنید . در زیر برخی از ویژگی های مهم این محصول آورده شده است :

برخی از ویژگی هاي مهم این دستگاه :

• ارتباط با کامپیوتر از طریق پورت USB 2.0
• توانایی پروگرام و دیباگ در کامپایلرهای مختلف ( IAR , Keil ,...)
• پشتیبانی کامل از تمام میکروکنترلرهای ARM7/ARM9/ARM11 (Atmel , Philips , Cortex-M0/M1/M3/M4 , ....)
• پشتیبانی از Serial Wire Debug (SWD)
• پشتیبانی از Serial Wire Viewer (SWV)
• قابلیت شناسایی اتوماتیک قطعات
• سرعت JTAG تا 12MHZ
• سرعت دانلود تا 720 Kbytes/second
• سرعت DCC تا 800 Kbytes/second
• سازگاری کامل با IAR Embedded Workbench IDE
• بدون نیاز به تغذیه (تامین تغذیه از طریق پورت USB)
• قابلیت نمایش JTAG signal و قابلیت اندازه گیری target voltage
• پشتیبانی از دستگاههای متعدد
• دارای سیستم plug and play
• دارای کانکتور JTAG 20 پین استاندارد
• رنج ولتاژ کاری بالا از 1.2v تا 3.3v (قابلیت کار تا 5v)
• دارای کابل USB و کابل ریبون 20 پین
• دارای سیستم تغذیه هوشمند (محافظت در برابر اضافه بار)
• قابلیت استفاده از JTAG به صورت 14 پین
• پشتیبانی از Memory viewer
• پشتیبانی از تمامی نرم افزارهای Flash programming
• پشتیبانی از سیستم Flash DLL
• پشتیبانی از Software Developer Kit (SDK)
• پشتیبانی از Embedded Trace Buffer (ETB)

• سازگاری به ویندوزهای 32 و 64 بیتی و ویندوز ,8,10 ,7

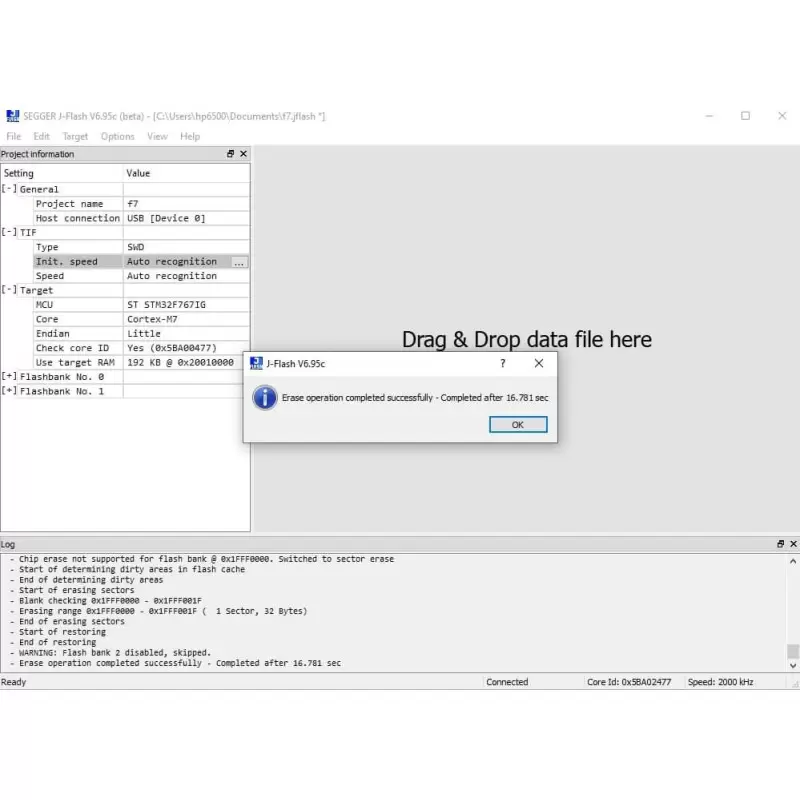

آپدیت شدن فریم ور دستگاه (تست شده تا آخرین نسخه موجود در این تاریخ(13/02/2021) حتی نسخه بتا ارائه شده (تست شده تا نسخه segger v6.95c)

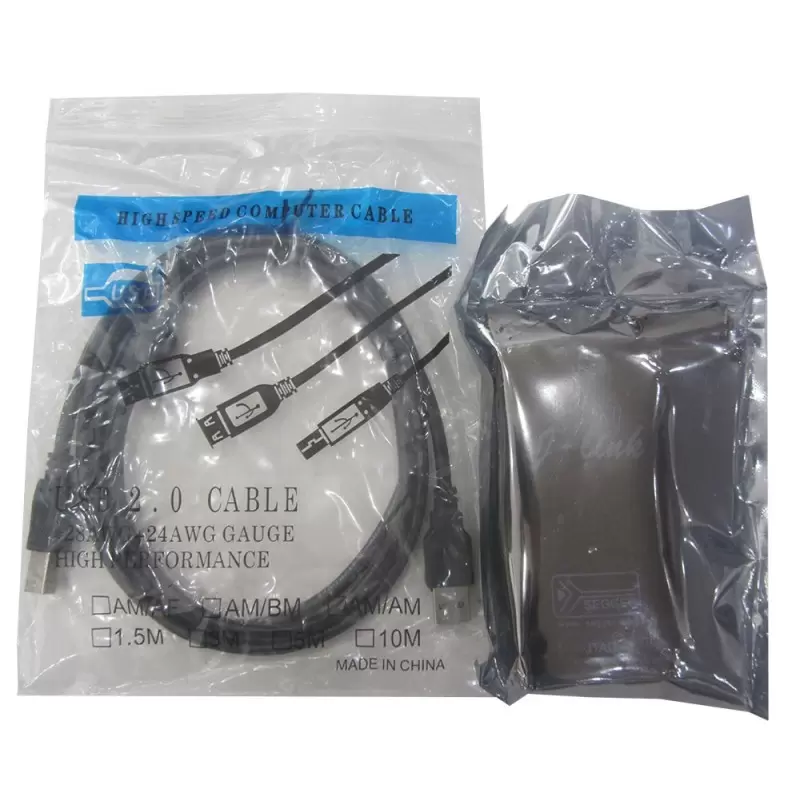

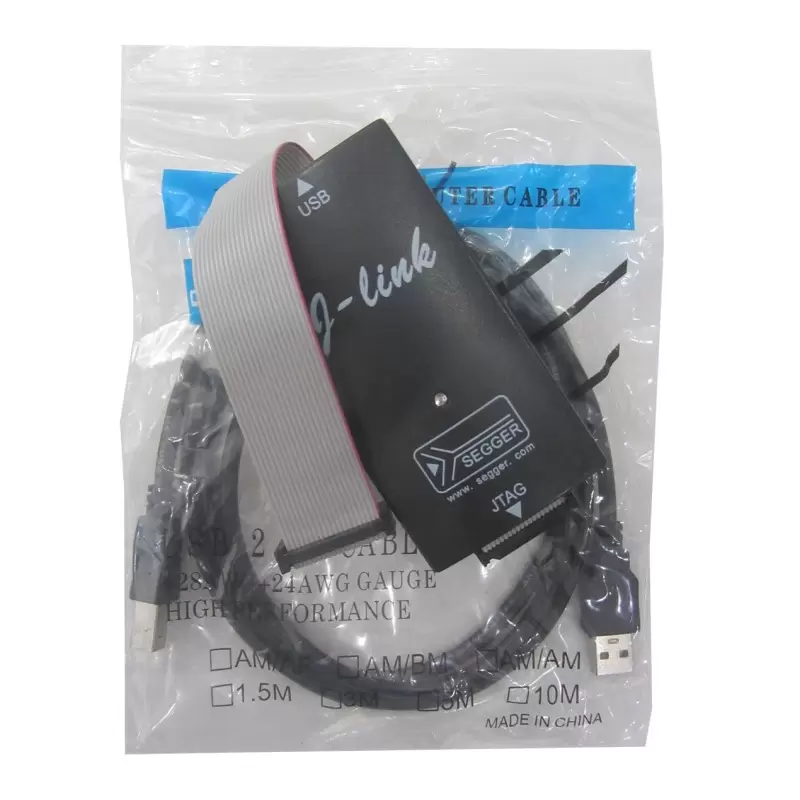

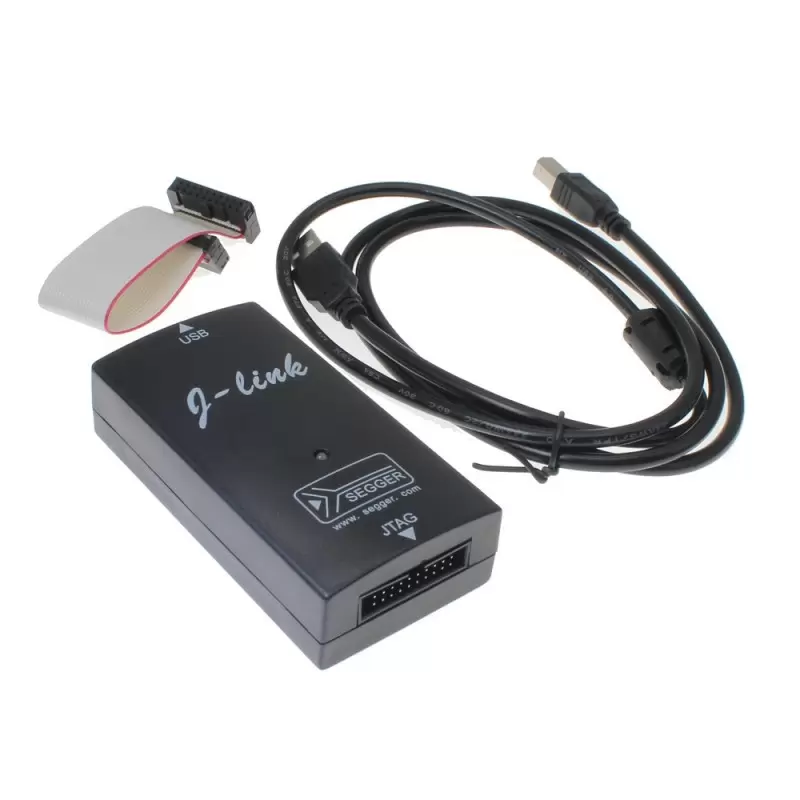

محتویات :

دستگاه جیلینک
کابل USB2.0
کابل فلت 20 رشته جهت ارتباط با Jtag

نکته:

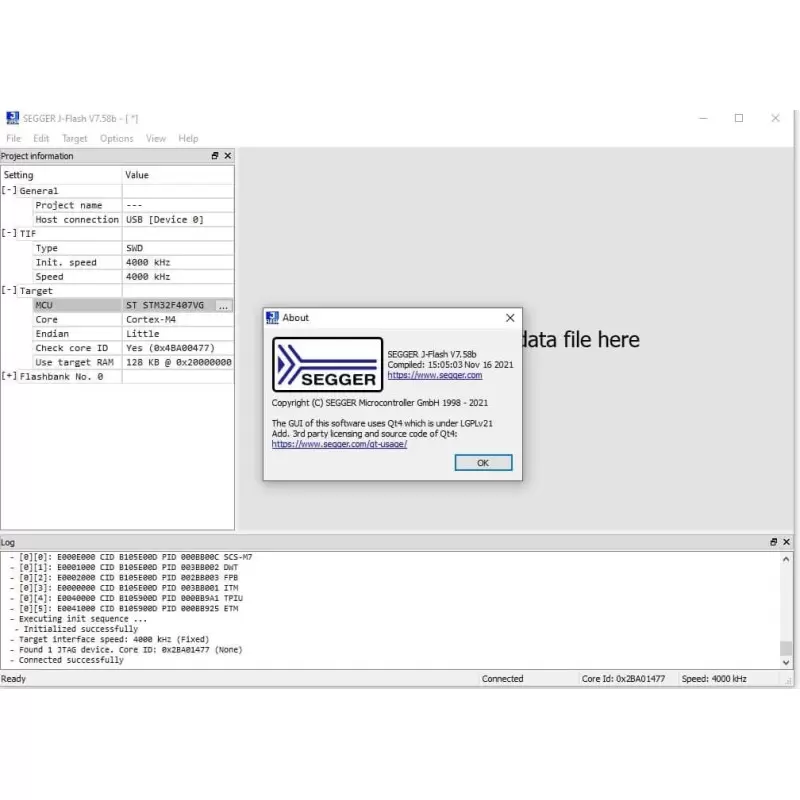

برای این پروگرامر (J-Link 9) تا اخرین ورژن نرم‌افزار Segger J-Link تست شده و حتی قابلیت آپدیت دارد تا این تاریخ 27/11/2021
در صورت بروز مشکلی لطفا به ما اطلاع دهید.

توجه:

این محصول با کیفیت بسیار بالایی ارائه می شود و مزیت آن نسبت به ورژن 8 از دست نرفتن فریم ور و سرعت بالاتر می باشد.و قابلیت اپدیت می باشد.

https://www.segger.com/purchase/pricing/jlink-related

سایز نمایشگر(اینچ)	14.1
رزولیشین	1920x1080
نمایش رنگ	تمام رنگی
نوع ارتباط (LVDS)	30PIN
نوع اتصال	کانکتور

نظرات

ثبت نام مورد نیاز نمی باشد!

4 سوال(ها) پاسخ داده خواهد شد

اگر سوال و یا نظری دارید مطرح نمائید

ارسال شده توسط امیرحسین رهبری
در 01/10/1401 سلام وقت بخیر، من دوتا برد stmf103c8 دارم یکی پورت jlink داره یکی پورت اش از نوع swd هست. من این پروگرمر رو وقتی رو از حالت jlink استفاده میکنم کاملا اکی هست ولی تو مد swd اصلا میکرو رو نمیشناسه. تو حالت swd پین ها به این شکل نصب شدن پین 1 jlink به 3.3 میکرو ، پین 7 به swio میکرو ، پین 9 به swclk میکرو و زمین میکرو هم به پایه 4 jlink. پاسخ:
سلام از راه نوشتن نمشه مشکل رو فهمید باید اتصالات و ... بررسی بشه ولی در عین حال قبل از کانکت یکبار برد رو ریست کنید
ارسال شده توسط یک مهمان
در 03/09/1401 سلام من این محصولو خریدم راضی ام فریمور رو هم آپدیت کردم واقعا مشکلی نداره و قیمتشون هم از سایت همه سایت هایی که من چک کردم بهتر بود تشکر پاسخ:
سلام لطف دارید
ارسال شده توسط یک مهمان
در 28/06/1401 اگه خراب شد پین هدر های داخلی داره فریم ور رو نصب کنیم؟ پاسخ:
نیازی به تعویض فریمور نیست ولی در عین حال بله
ارسال شده توسط احمد گلچین
در 13/12/1399 با سلام این پنل با درایور به فروش میره یا درایور باید جداگانه خریداری بشه؟ پاسخ:
سلام جدا باید خرید کنید درایور برد زیر مناسب می باشد https://kavirelectronic.ir/eshop/hdmi-to-led-lcd/1200739-picture-driver-board-with-hdmi-vga-av-input-for-30-pin-edp-led.html?search_query=1716&results=1&cate=
