توجه: ورژن ارائه شده ورژن 4.0 جدید می باشد و مشکلات قبلی در آن برطرف شده است. السیدی های 2.4/2.8/3.2/3.5/4.0 اینچ به همراه تاچ مقاومتی کار میکند.و همچنین یک عدد سوکت تاچ خازنی برای سری GT911 تاچ خازنی اضافه شده است.
ملاک طراحی در این برد راه اندازی شبکه با سرعت بالا و با پروتکل SPI می باشد که مثالهای بسیار کاملی در این زمینه دارد و همچنین مجموعه کویر یک نمایشگر هم به آن اضافه نموده است السید یهای درایور داخلی2.4/2.8/3.2/3.5/4.0 اینچ موجود در فروشگاه می توانید راه اندازی نمائید.همچنین مشکل تاچ برطرف شده است

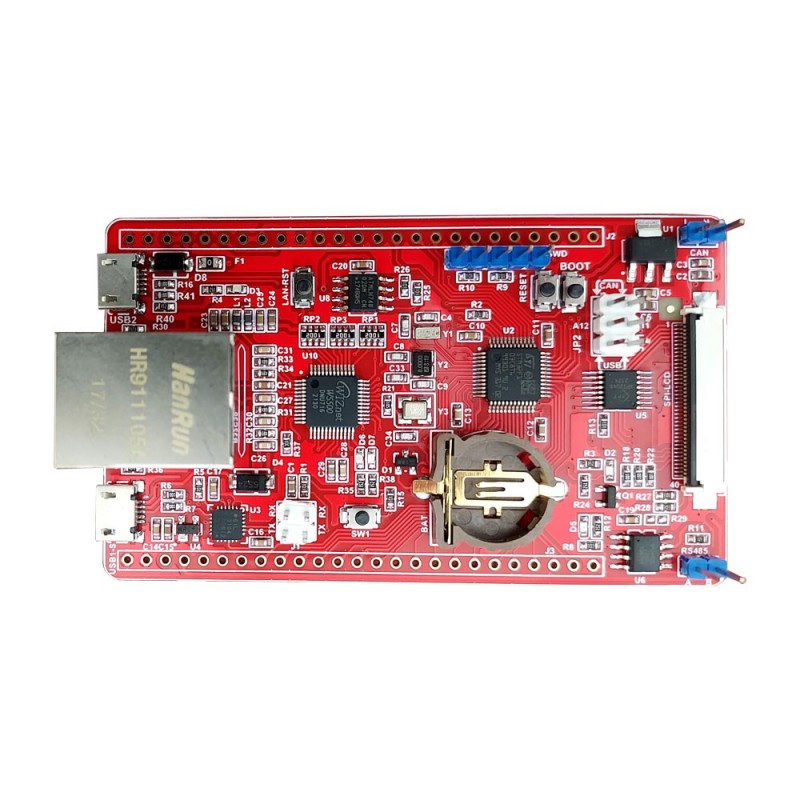

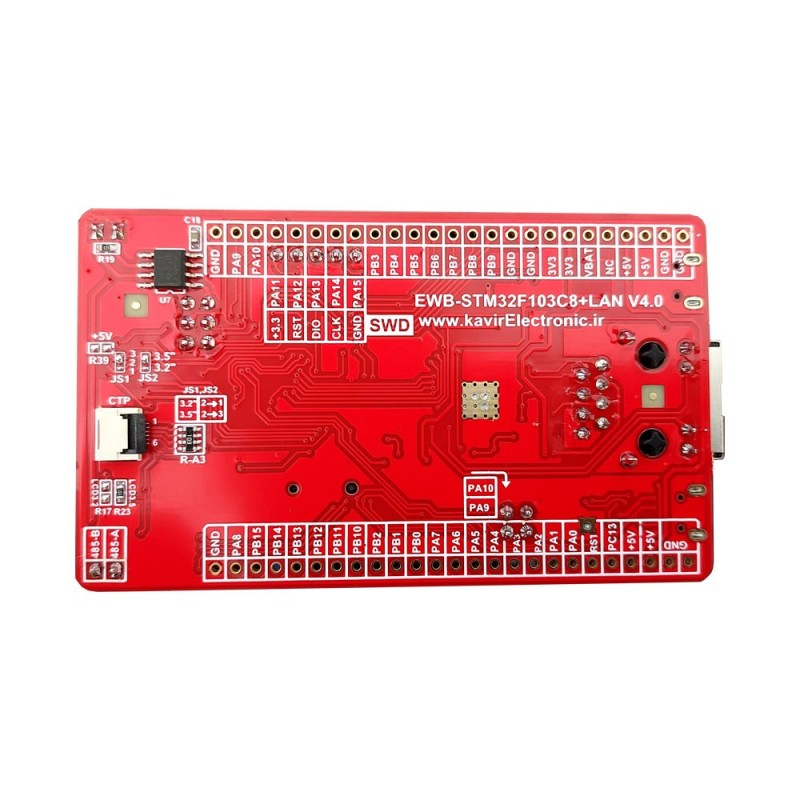

برد EWB-STM32F103C8-LAN یک برد کاربردی و حرفه ای با با شبکه و ساپورت السید ی های 40pin mcu
هسته این برد میکروکنترلر STM32F103C8T6 با سرعت 72مگاهرتز و حافظه 64 کیلو می باشد.
این میکرو از سری Cortex-M3 می باشد و قابلیت های بسیاری در خود گنجانده و قیمت بسیار پایینی نسبت به سریهای مشابه دارد لذا یک میکروی بسیار ارزان قیمت محسوب میگردد.
EWB-STM32F103C8-LAN : قابلیت Ethernet با ایسی W5500 و راه اندازی السیدی های MCU (درایور داخلی)
امکانات برد EWB-STM32F103C8-LAN :
- راه اندازی ethernet با آیسی W5500 با سرعت 10/100 مگا بیت

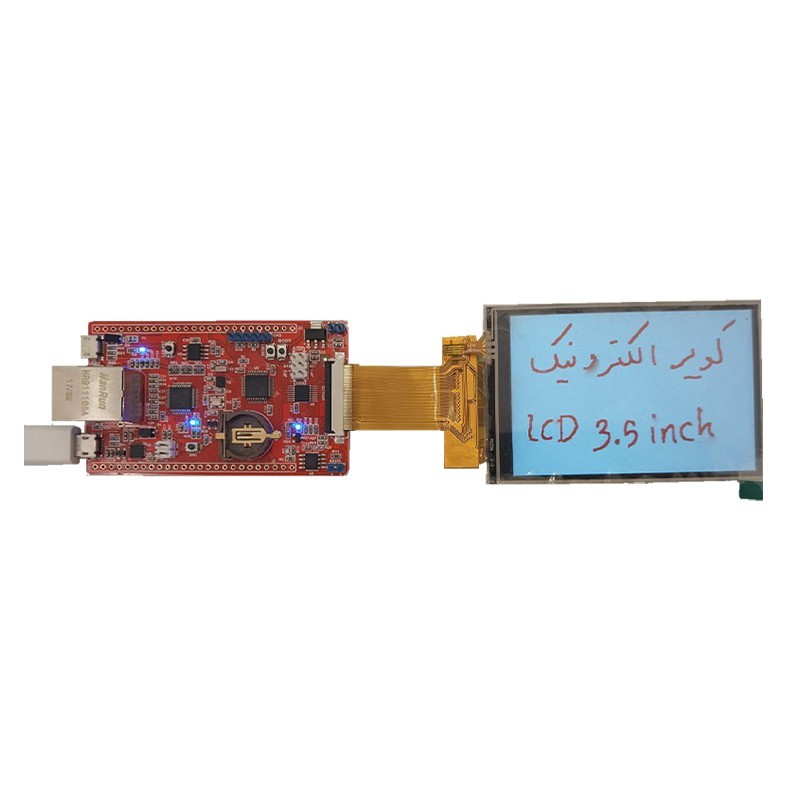

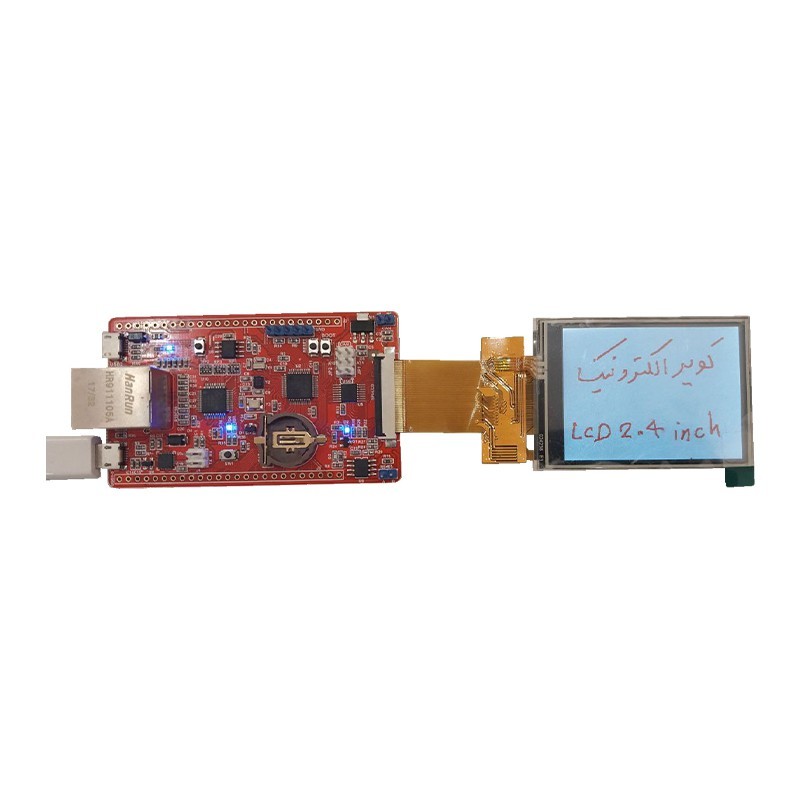

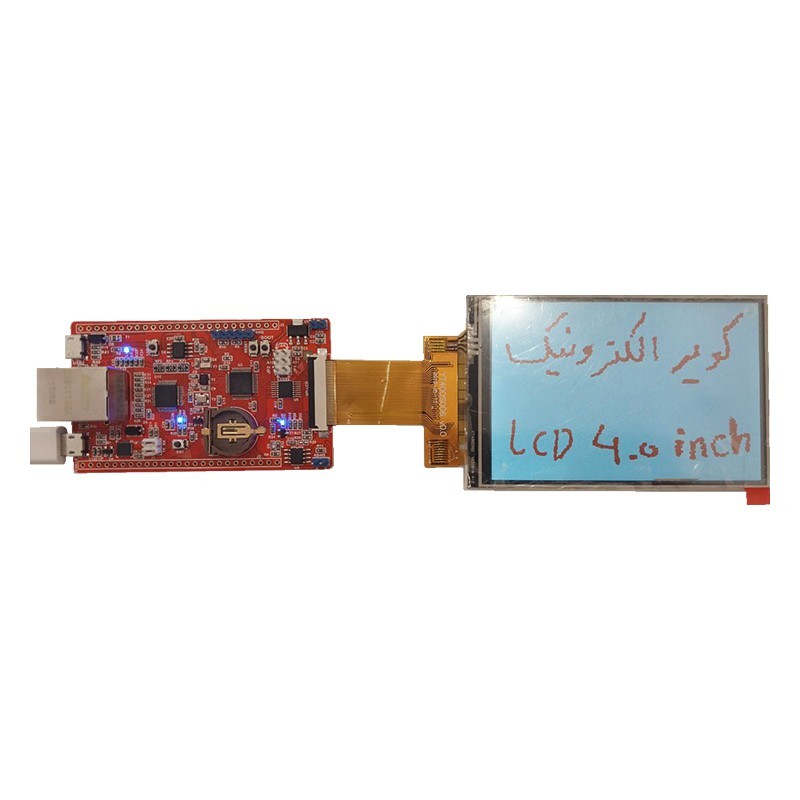

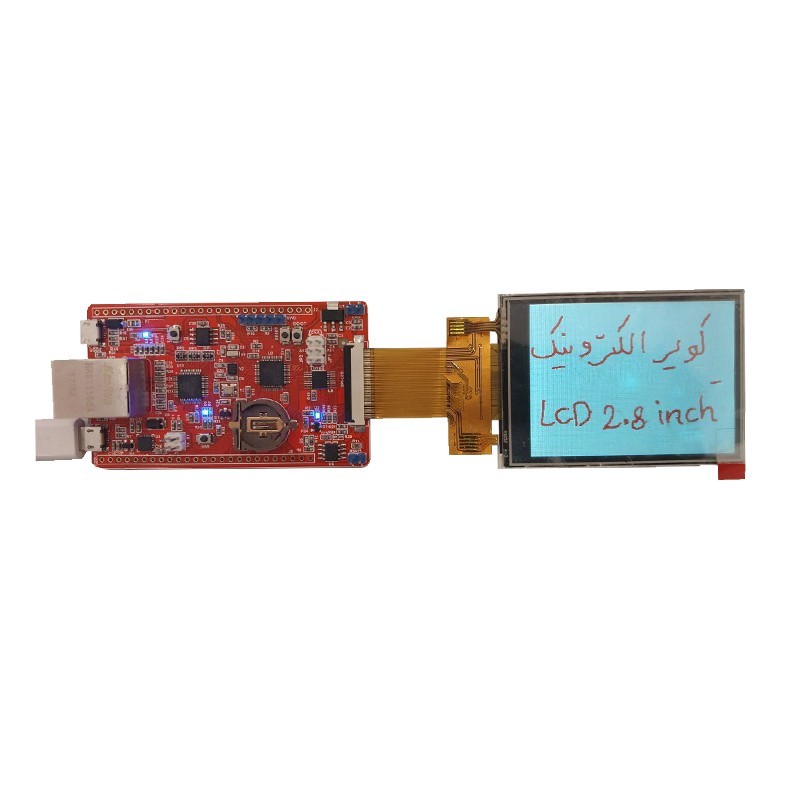

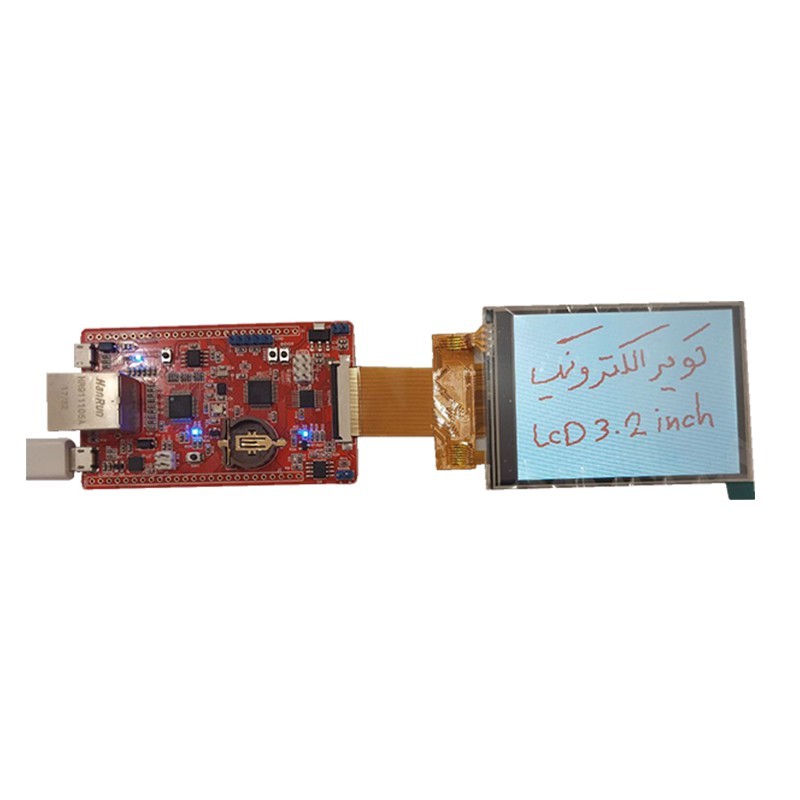

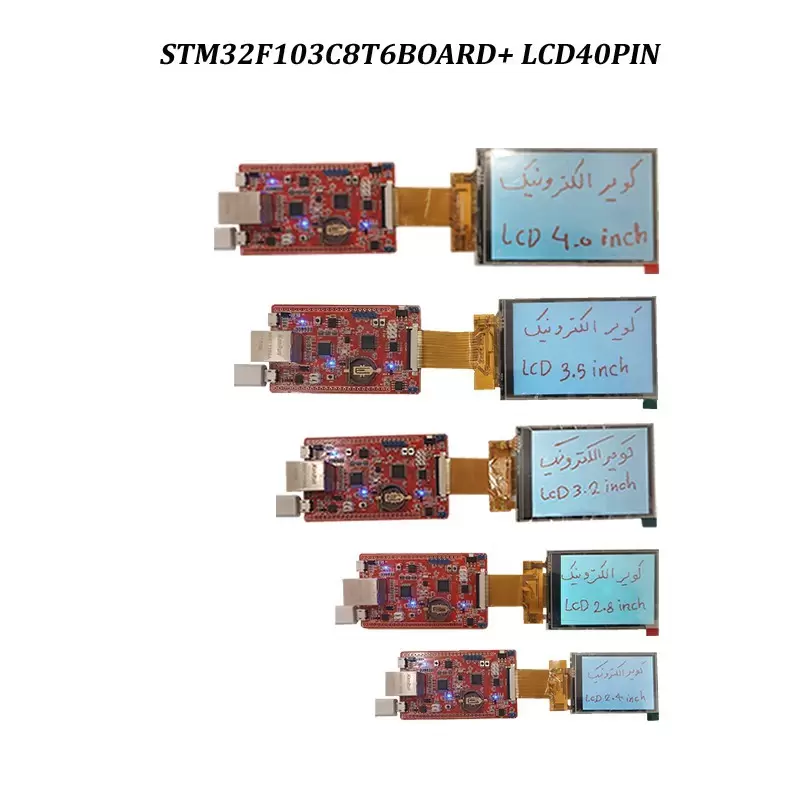

- راه اندازی السیدی 2.4/2.8/3.2/3.5/4.0 اینچ
- راه اندازی تاچ مقاومتی با ایسی XPT2046
- بخش CAN با آیسی SN65HDV230
- بخش RS485 با آیسی SP3485
- آیسی AT24C02 EEProm
- راه اندازی SD MMC
- ایسی cp2104 و ارتباط با سریال
- باتری بک آپ
- اضافه شدن سوکت تاچ خازنی 6پین استاندارد GT911
محتویات محصول:
- برد کاربردی و حرفه ای EWB-STM32F103C8-LAN
- موارد مورد نیاز مانند سورس ها ،شماتیک و همه نرم افزارهای مورد نیاز را می توانید از تب دانلود ویژه محصول دانلود کنید.
لیست مثالها:
1-EWB-H-STM103-LED
2-EWB-H-STM103-KEY(SCAN)
3-EWB-H-STM103-KEY(EXIT)
4-EWB-H-STM103-USART1
5-EWB-H-STM103-SYSTICK
6-EWB-H-STM103-Timer
7-EWB-H-STM103-PWM
8-EWB-H-STM103-I2C
9-EWB-H_STM103_RS485
10-EWB-H-STM103-CAN
11-EWB-H-STM103-Network install
12-EWB-H-STM103-DHCP
13-EWB-H-STM103-TCP Server
14-EWB-H-STM103-TCP Client
15-EWB-H-STM103-UDP
16-EWB-H-STM103-HTTP Server
17-EWB-H-STM103-DNS
18-EWB-H-STM103-SMTP
19-EWB-H-STM103-NetBios
20-EWB-H-STM103-NTP
21-EWB-H-STM103-Ping
22-EWB-H-STM103-LCD_3.5_SPI -ILI9488-v1.0
22-EWB-H-STM103-LCD_3.5_SPI-v1.0
23-EWB-H-STM103-LCD_4.0_SPI-v1.0
24-EWB-H-STM103-LCD_4.0_GPIO-v1.0
25-EWB-H-STM103-LCD_2.4_GPIO_new_
26-EWB-H-STM103-LCD_2.4_SPI_RST_Touch_new_
27-EWB-H-STM103-LCD_2.4_SPI_Show_Image_new_
28-EWB-H-STM103-LCD_2.8_GPIO_new_
29-EWB-H-STM103-LCD_2.8_SPI_RST_Touch_new_
30-EWB-H-STM103-LCD_2.8_SPI_Show_Image_new_
31-EWB-H-STM103-LCD_3.2_GPIO_new_
32-EWB-H-STM103-LCD_3.2_SPI_RST_Touch_new_
33-EWB-H-STM103-LCD_3.2_SPI_Show_Image_new_
34-EWB-H-STM103-LCD_3.5_SPI_RST_Touch_Calibrate_new_
35-EWB-H-STM103-LCD_3.5_GPIO_RST_Touch_Calibrate_new_
36-EWB-H-STM103-LCD_3.5_SPI -ILI9488_new_
37-EWB-H-STM103-LCD_3.5_SPI_Show_Image_new_
38-EWB-H-STM103-LCD_4.0_GPIO_new_
39-EWB-H-STM103-LCD_4.0_SPI_RST_Touch_Calibrate_new_
40-EWB-H-STM103-LCD_4.0_SPI_Show_Image_new_
41-EWB-H-STM103-LCD_3.5_GPIO_RST_Touch_Calibrate_ILI9488_new_
42-EWB-H-STM103-LCD_3.5_SPI_RST_Touch_Calibrate_ILI9488_new_
43-EWB-H-STM103-LCD_3.5_SPI_Show_Image_ILI9488_new_

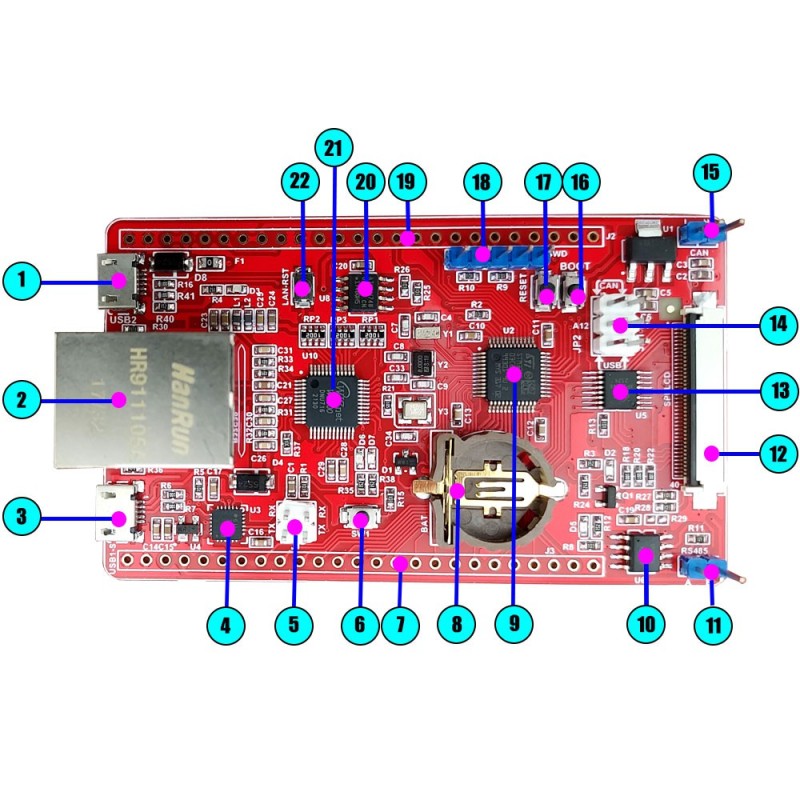

1.USB Device
2.HR911105A
3.USB-serial
4.CP2104 (USb2serial)
5.RX-TX Jumper
6.SW1(User)
7.J3(pin out)
8.RTC backup(CR1220)
9.STM32F103C8T6
10.SP3485(RS485)
11.RS485 Out
12.FPC 40Pin(MCU LCD)
13.XPT2046 (RST Touch)
14.JP2(USB-CAN)
15.CAN out
16.Boot
17.Reset
18.SWD
19.J2(Pin out)
20.AT24C02(EEprom)
21.W5500
22.LAN-Reset

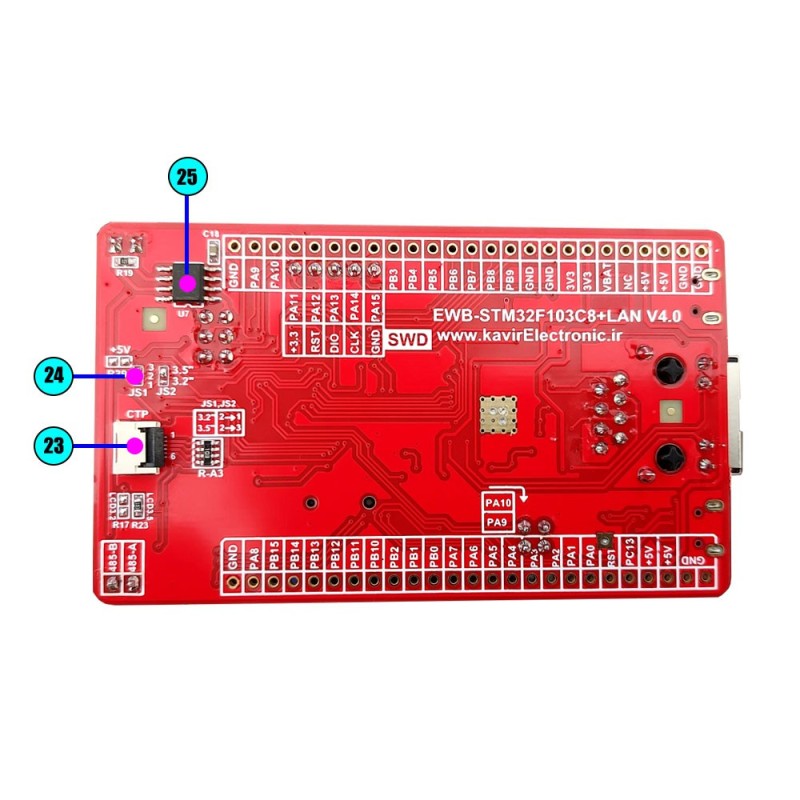

23.CTP FPC 6pin 0.5mm(GT911)
24.JS1-JS2(2.4/2.8/3.2**3.5-4.0)inch TFT
25.SN65HVD230(Can)
