السیدی 4.0 اینچ با تاچ TFT LCD 4 inch - 320x480 With Touch - 3Line-SPI/4 Line-SPI/8bit/16bit interface ST7796S- کویر الکترونیک

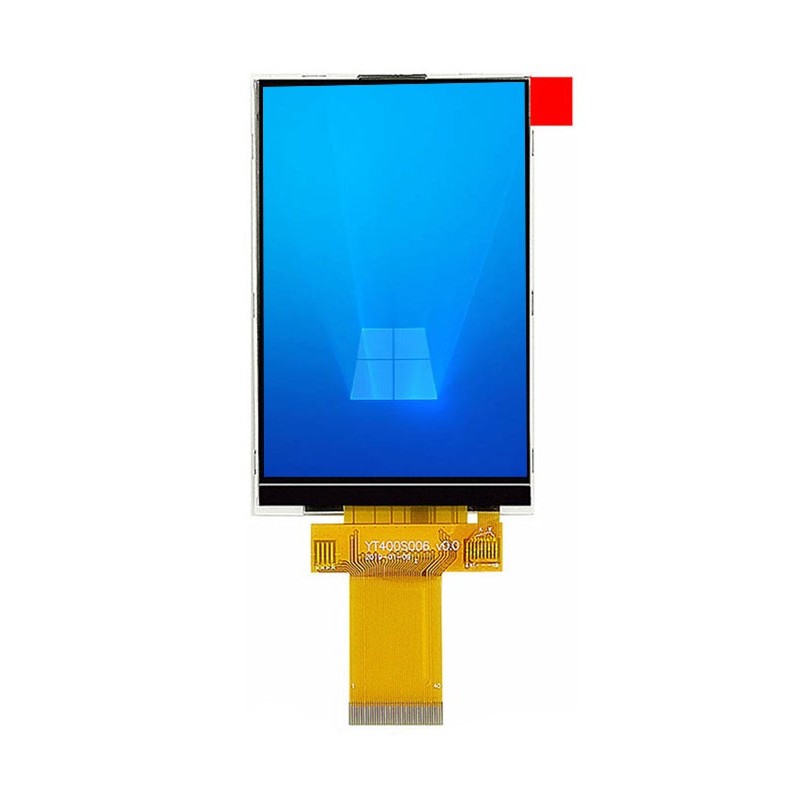

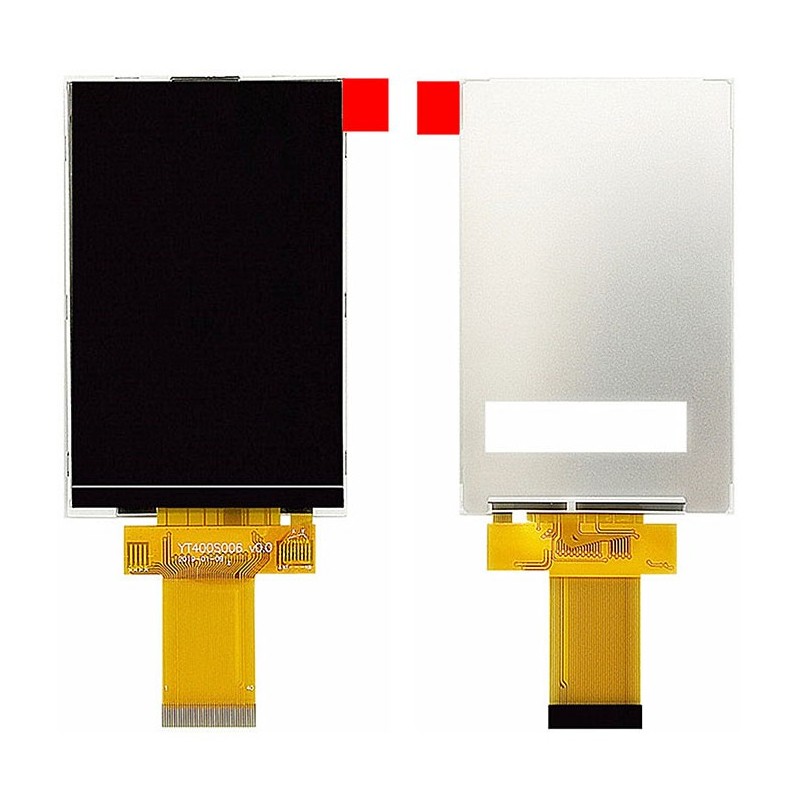

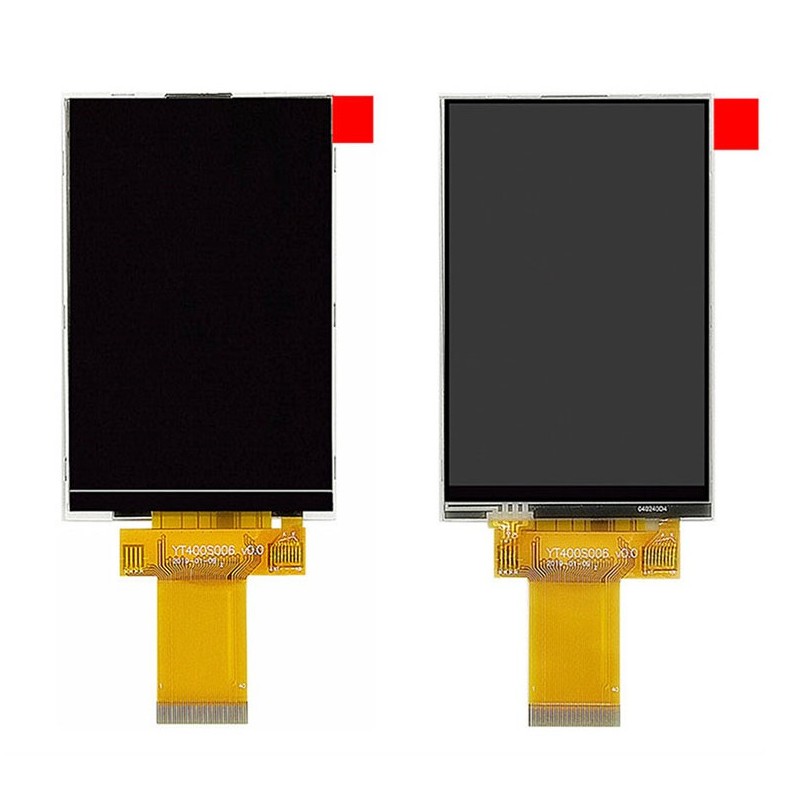

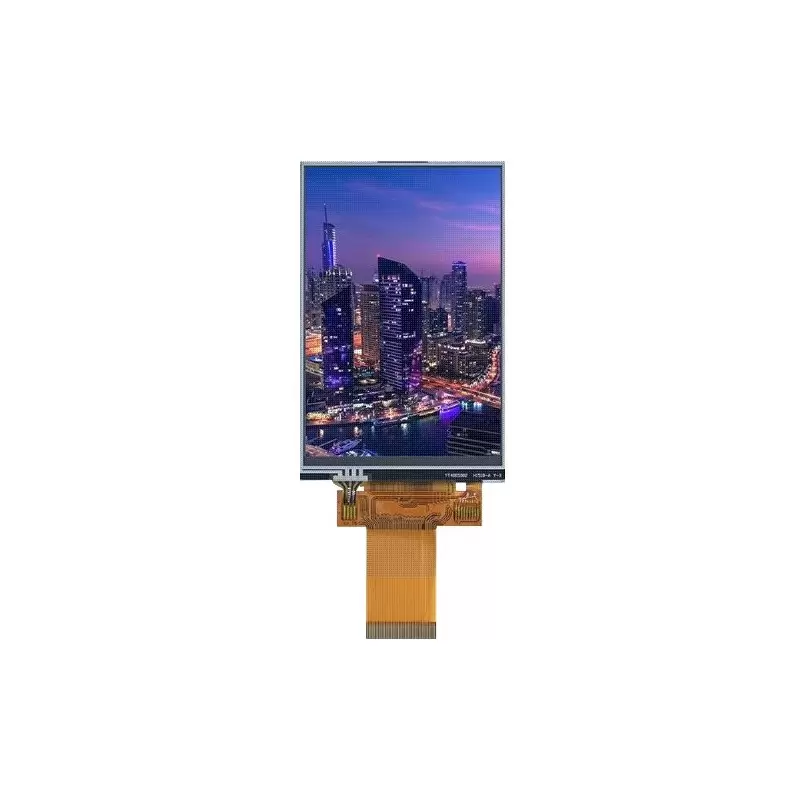

السیدی 4.0 اینچ با تاچ TFT LCD 4 inch With Touch - ST7796S با رزولیشن 320x480
این السیدی قابلیت اتصال به سوکت 40 پین را دارا می باشد و قابلیت راه اندازی به صورت Parallel و SPI است.
Size: 4.0 inch
Material: TFT LCD
Control chip: ST7796S
Resolution: 320xRGBx480 The display direction can be adjusted, both horizontal and vertical

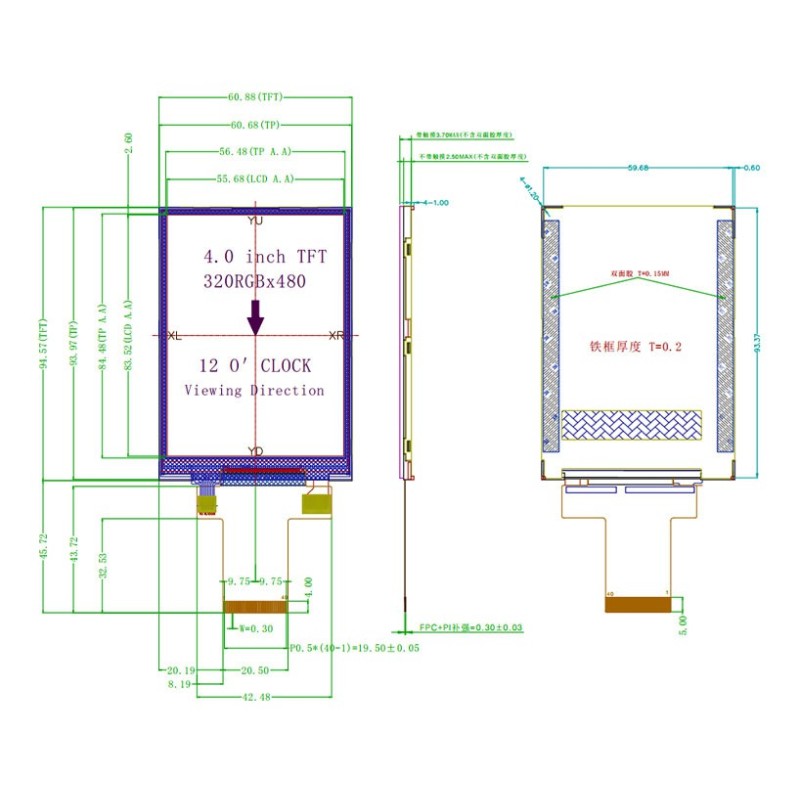

Display area: 55.68(W)*83.52 (H)mm
Dimension: 60.88(W)*94.57(H)*3.70(T)
Interface Type: 3 Line-SPI/4 Line-SPI/8bit/16bit interface
Backlight type: LED*8
Voltage: 2.8V~3.3V
Current: 120ma
Power consumption: 0.43W
Working temperature: -20~70 degrees
Viewing direction: 12 o'clock
Touch type: With Touch
Number of pins: 40PIN (0.5mm pitch FPC socket)

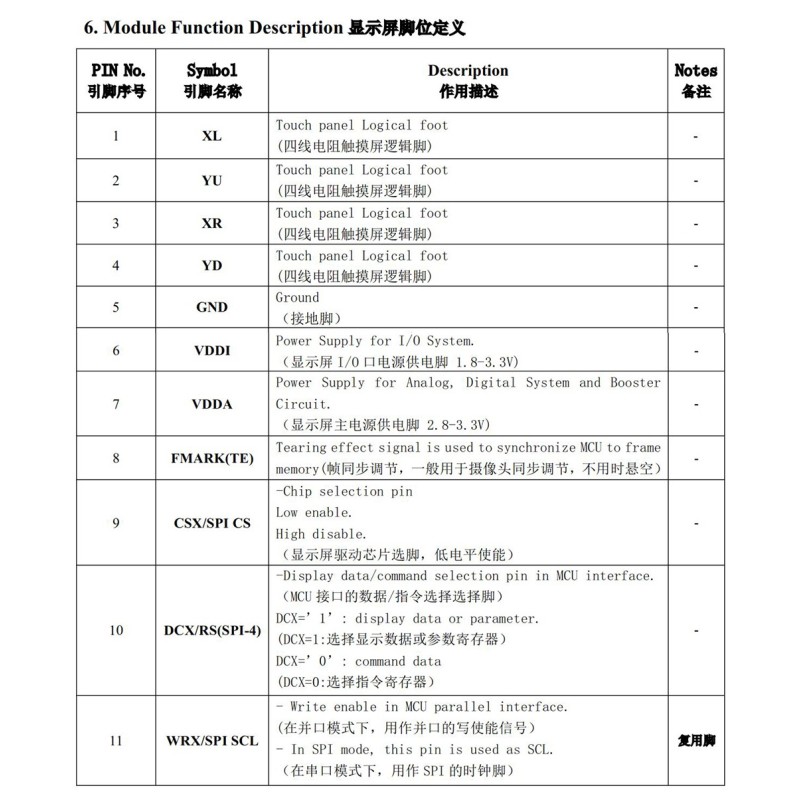

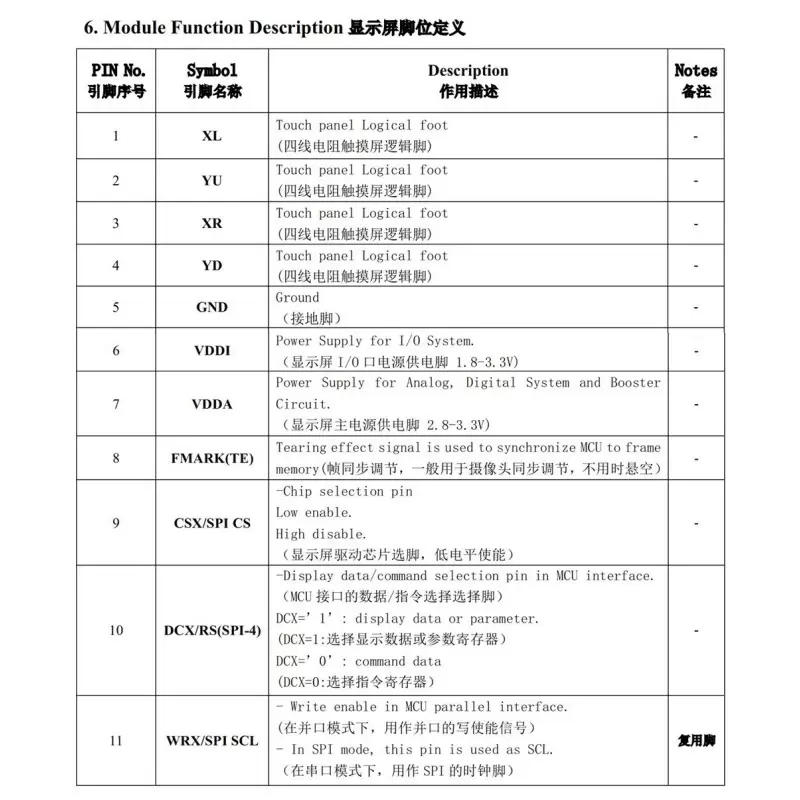

پین 1: XL
پین منطقی صفحه لمسی (محور X چپ) برای صفحه لمسی مقاومتی 4 سیمه
پین 2: YU
پین منطقی صفحه لمسی (محور Y بالا) برای صفحه لمسی مقاومتی 4 سیمه
پین 3: XR
پین منطقی صفحه لمسی (محور X راست) برای صفحه لمسی مقاومتی 4 سیمه
پین 4: YD
پین منطقی صفحه لمسی (محور Y پایین) برای صفحه لمسی مقاومتی 4 سیمه
پین 5: GND
پین اتصال به زمین (Ground)
پین 6: VDDI
پین تغذیه سیستم I/O (ولتاژ 1.8V تا 3.3V)
پین 7: VDDA
پین تغذیه سیستم آنالوگ، دیجیتال و مدار بوستر (ولتاژ 2.8V تا 3.3V)
پین 8: FMARK(TE)
سیگنال Tearing Effect برای همگامسازی MCU با حافظه فریم (برای هماهنگی با دوربین، در صورت عدم استفاده آزاد بگذارید)
پین 9: CSX/SPI_CS
پین انتخاب تراشه (فعال در سطح LOW)
پین 10: DCX/RS(SPI-4)
پین انتخاب داده/دستور در رابط MCU:
DCX=1: انتخاب داده نمایش یا پارامترهای ثبات
DCX=0: انتخاب دستور
پین 11: WRX/SPI_SCL
در رابط موازی MCU: فعالسازی نوشتن
در حالت SPI: پین کلاک (SCL)
(پین چندکاره).

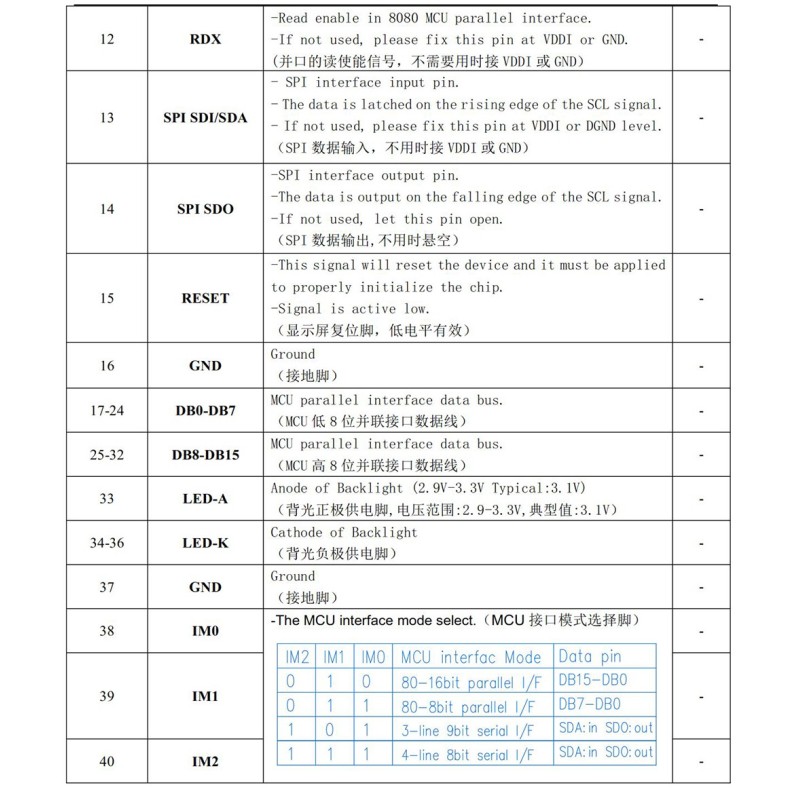

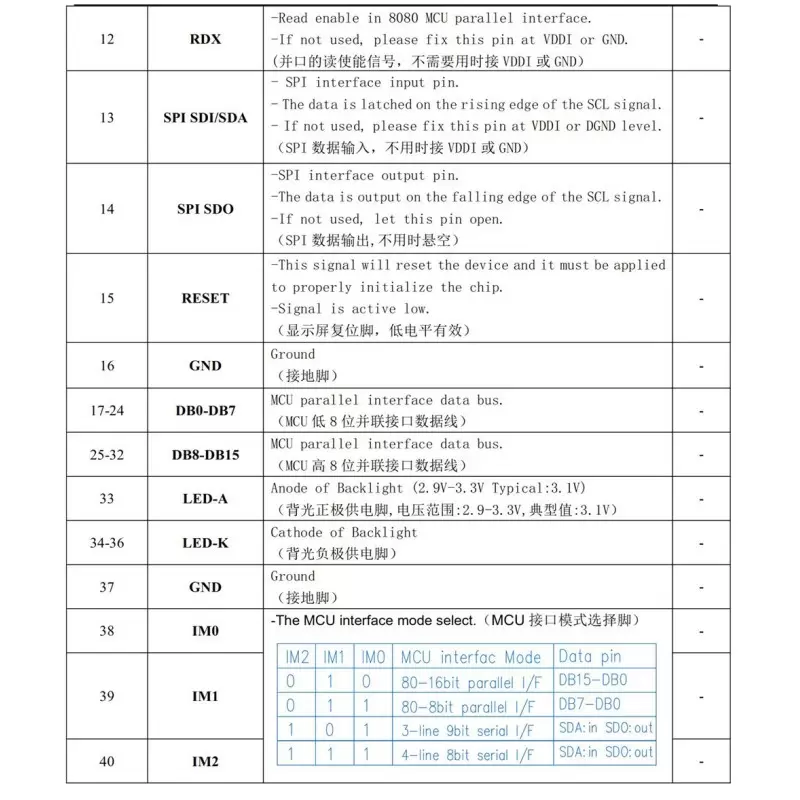

پین 12: RDX
فعالسازی خواندن در رابط موازی MCU نوع 8080
در صورت عدم استفاده، این پین را به VDDI یا GND متصل کنید
پین 13: SPI_SDI/SDA
پین ورودی رابط SPI
داده در لبه بالارونده سیگنال SCL ثبت میشود
در صورت عدم استفاده، این پین را به VDDI یا GND متصل کنید
پین 14: SPI_SDO
پین خروجی رابط SPI
داده در لبه پایینرونده سیگنال SCL ارسال میشود
در صورت عدم استفاده، این پین را آزاد بگذارید
پین 15: RESET
این سیگنال دستگاه را ریست میکند و برای مقداردهی اولیه تراشه ضروری است
فعال در سطح LOW (پین ریست صفحهنمایش)
پین 16: GND
پین اتصال به زمین
پینهای 17-24: DB0-DB7
خطوط داده باس موازی رابط MCU (8 بیتی پایین)
پینهای 25-32: DB8-DB15
خطوط داده باس موازی رابط MCU (8 بیتی بالا)
پین 33: LED-A
آند نور پسزمینه (ولتاژ 2.9V تا 3.3V، مقدار معمول 3.1V)
پینهای 34-36: LED-K
کاتد نور پسزمینه
پین 37: GND
پین اتصال به زمین
پین 38: IM0
پین انتخاب حالت رابط MCU
پین 39: IM1
پین انتخاب حالت رابط MCU
پین 40: IM2
پین انتخاب حالت رابط MCU
حالتهای رابط بر اساس پینهای IM2, IM1, IM0:
(0,1,0): رابط موازی 16 بیتی 8080 (پینهای DB15-DB0)
(0,1,1): رابط موازی 8 بیتی 8080 (پینهای DB7-DB0)
(1,0,1): رابط سریال 3 سیمه 8 بیتی (SDA: ورودی, SDO: خروجی)
(1,1,1): رابط سریال 4 سیمه 8 بیتی (SDA: ورودی, SDO: خروجی)
محتوای فایل مربوط به مثال و document:
SPI display technical information:
02-Program source code:
parallel screen information:
03-Reference program
