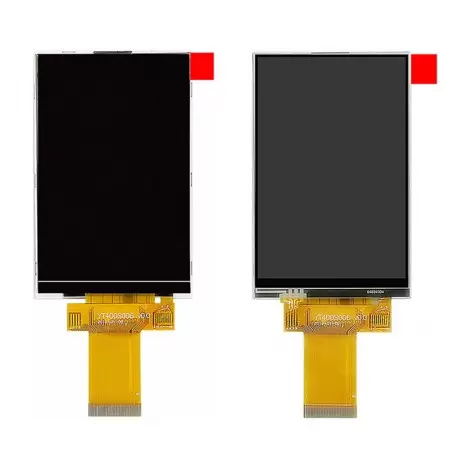

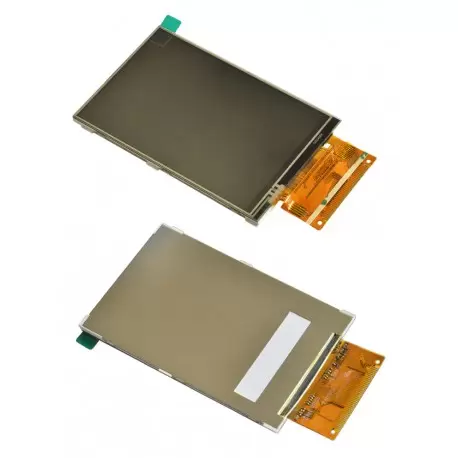

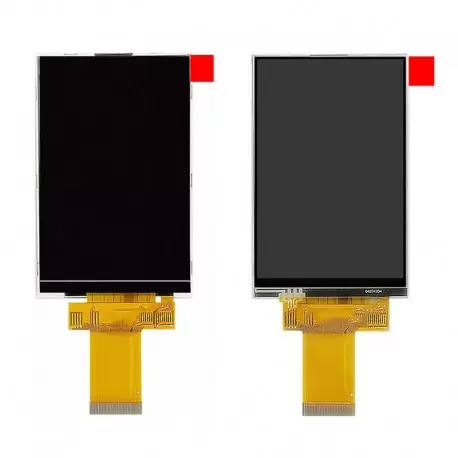

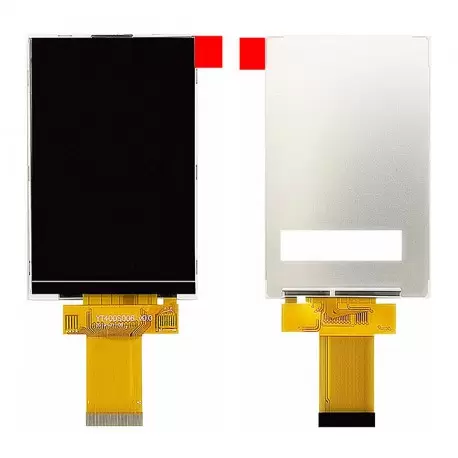

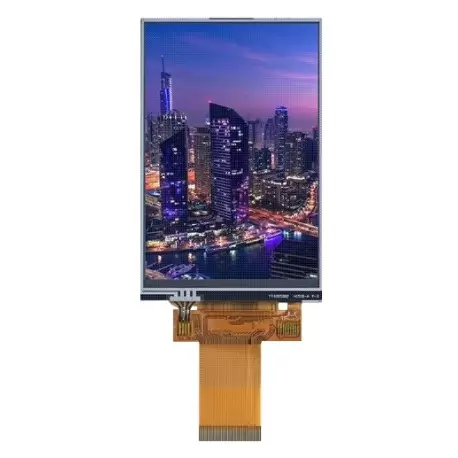

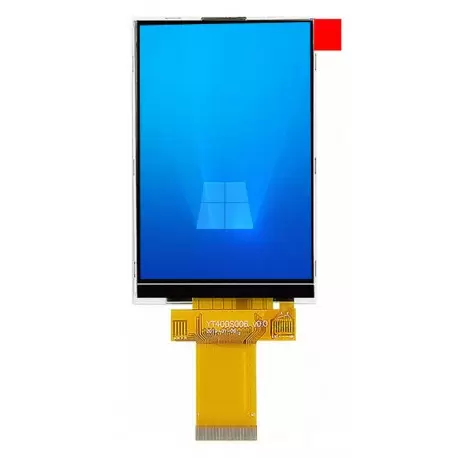

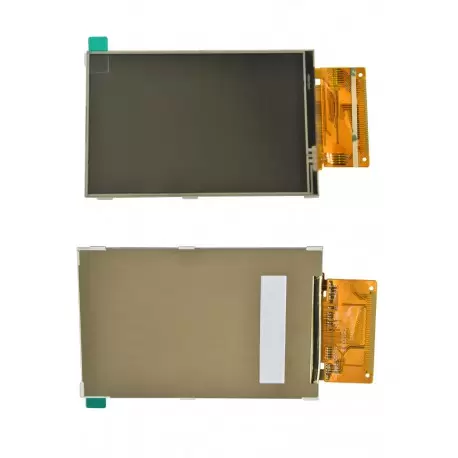

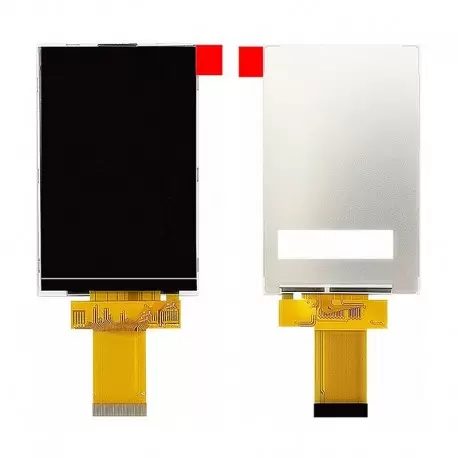

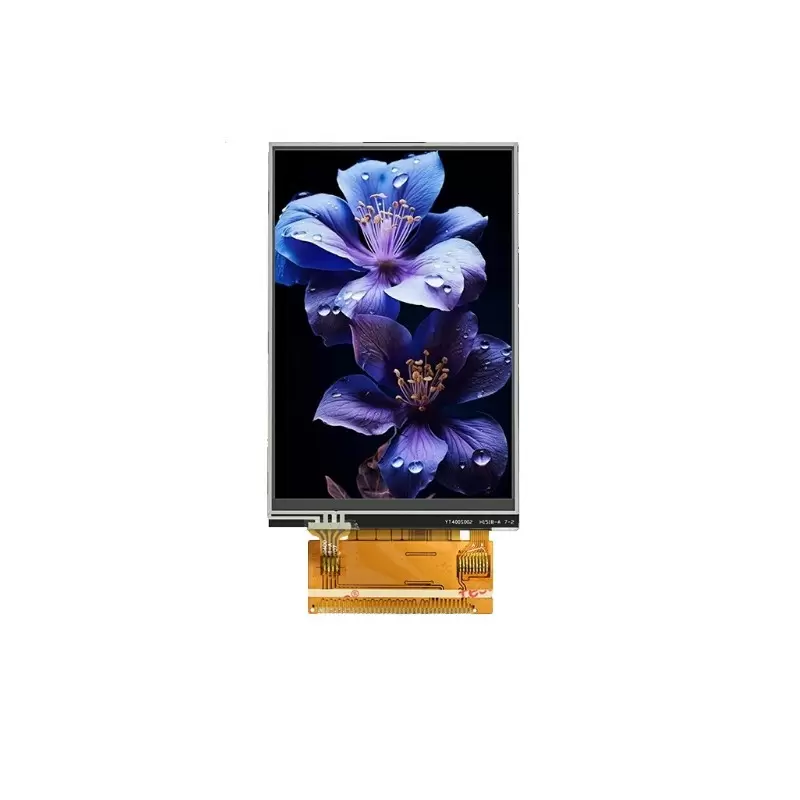

LCD TFT 4.0 inch ST7796s with resistive touch-ST7796 driver-Display Resolution: 320×480 pixels

صفحه نمایش TFT LCD 4.0 اینچی با کیفیت بالا
این صفحه نمایش با ابعاد 4.0 اینچ و رزولوشن 320x480 پیکسل، تجربه‌ای واضح و پرجزئیات را برای کاربران فراهم می‌کند. با پشتیبانی از هر دو جهت نمایش افقی و عمودی، انعطاف‌پذیری بالایی در طراحی پروژه‌های مختلف دارد.

ویژگی‌های کلیدی:

• متریال: از نوع TFT LCD با کیفیت رنگ بالا و زاویه دید عالی.

• رزولوشن: 320x480

• انواع تاچ: تاچ مقاومتی،

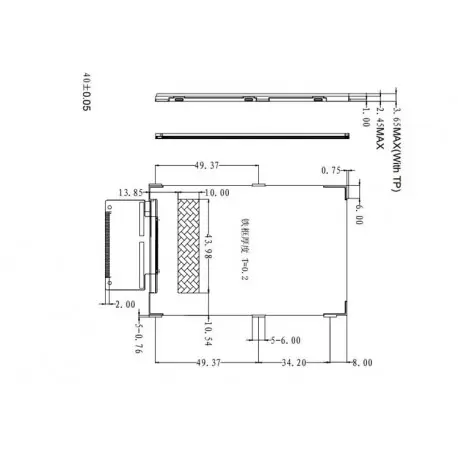

• ابعاد فیزیکی: طراحی نازک با ضخامت تنها 2.65 میلی‌متر در حالت بدون تاچ.

• درایور نمایش: تراشه ST7796 برای عملکرد پایدار و سریع.

• نور پس‌زمینه: 8 LED برای روشنایی یکنواخت و مصرف انرژی بهینه.

• ولتاژ و مصرف انرژی: ولتاژ کاری 2.8V تا 3.3V با مصرف جریان 120mA و توان تنها 0.43W.

• دمای کاری: مقاوم در دمای 20- تا 70 درجه سانتی‌گراد، مناسب برای محیط‌های مختلف.

• رابط اتصال: 37 پین با فاصله 1.0 میلی‌متر برای اتصال آسان و مطمئن.



کاربردها:

• دستگاه‌های صنعتی و پزشکی

• سیستم‌های تعاملی و کنترل پنل‌ها

• پروژه‌های الکترونیکی و DIY


  ویژگی ها:

  ابعاد: 4.0 اینچ
  متریال: TFT LCD
  رزولوشن: 320x480

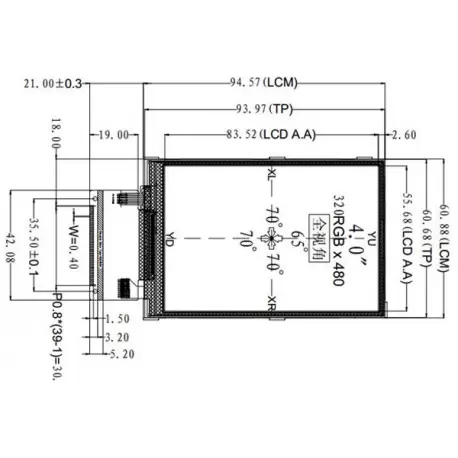

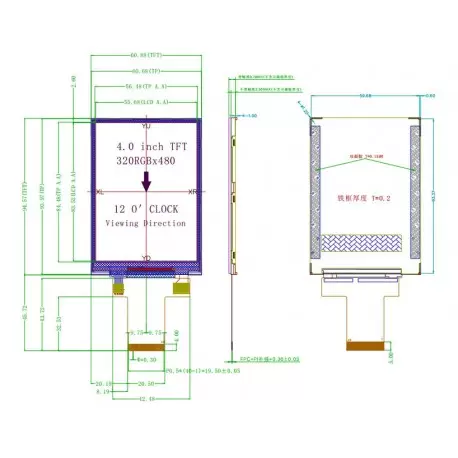

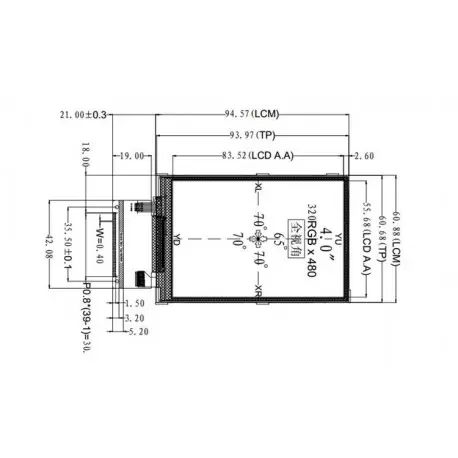

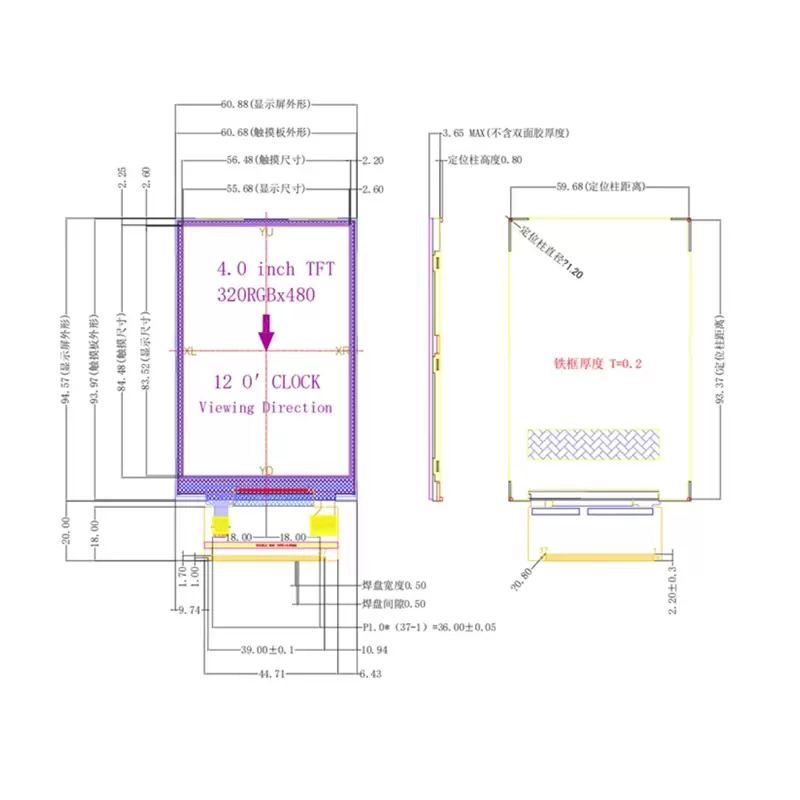

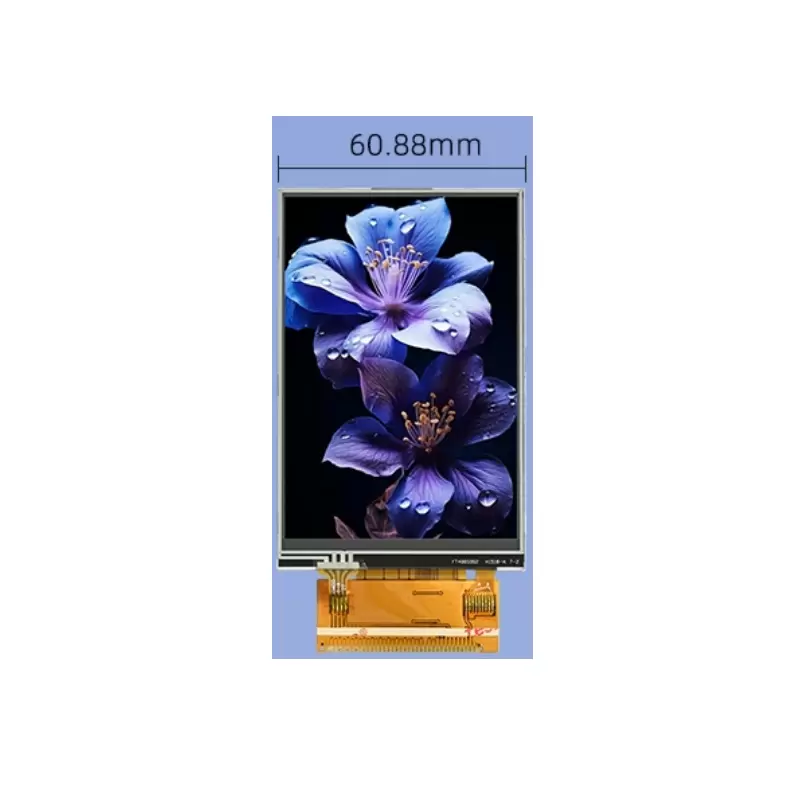

  تاچ مقاومتی: 60.88 x 94.57 x 3.65 میلی‌متر
   منطقه نمایش: 55.68 (عرض) x 83.52 (ارتفاع) میلی‌متر
  درایور نمایش: ST7796
  تراشه تاچ خازنی: GT911
  نوع رابط: MCU-16 بیت موازی
  نور پس‌زمینه: 8 LED
  ولتاژ: 2.8V تا 3.3V
  جریان: 120 میلی‌آمپر
  مصرف توان: 0.43 وات
  نوع تاچ:  مقاومتی
  دمای کاری: 20- تا 70 درجه سانتی‌گراد
  دمای نگهداری: 30- تا 80 درجه سانتی‌گراد
  زاویه دید: 12 o'clock
  تعداد پین: 37 پین (FPC با فاصله 1.0 میلی‌متر)

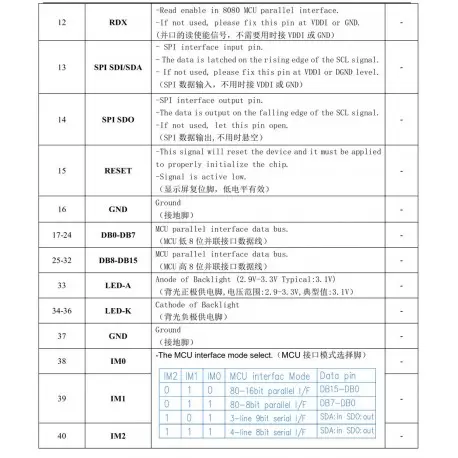

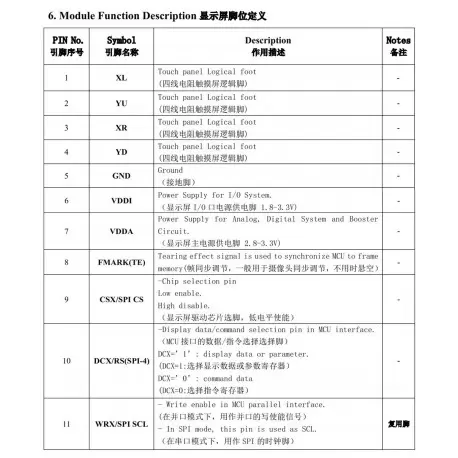

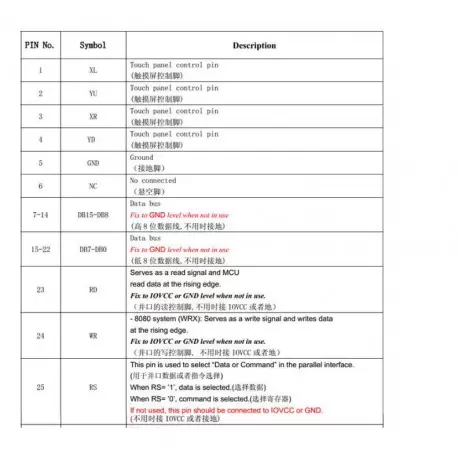

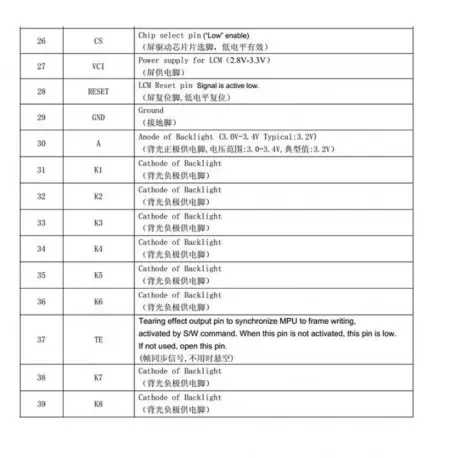

  1 - GND: زمین2 - VDDA: تغذیه آنالوگ نمایشگر (2.8-3.3V) 3-VDDI: تغذیه I/O نمایشگر (1.8V-3.3V) 4- CSX: انتخاب چیپ نمایشگر (فعال با سطح پایین) 5 - DCX: انتخاب دستور یا داده نمایش - DCX=1: انتخاب داده نمایش یا پارامترهای رجیستر 6 - WRX: سیگنال فعال‌سازی نوشتن 7 - RDX: سیگنال فعال‌سازی خواندن (در صورت عدم نیاز به VDDI یا GND متصل شود) 8 - RESET: ریست نمایشگر (فعال با سطح پایین) 9-24 - DBO-DB15: خطوط داده 25 - GND: زمین 26 - YD/Y+: پین منطقی تاچ مقاومتی (برای صفحه‌های خازنی یا بدون تاچ) 27 - XR/X+: پین منطقی تاچ مقاومتی 28 - YU/Y-: پین منطقی تاچ مقاومتی 29 - XL/X-: پین منطقی تاچ مقاومتی 30-35 - LED-K: تغذیه منفی نور پس‌زمینه (در صورت عدم کنترل از طریق مقاومت محدودکننده) 36 - LED-A: تغذیه مثبت نور پس‌زمینه (محدوده ولتاژ: 3.0-3.3V) 37 - GND: زمین
