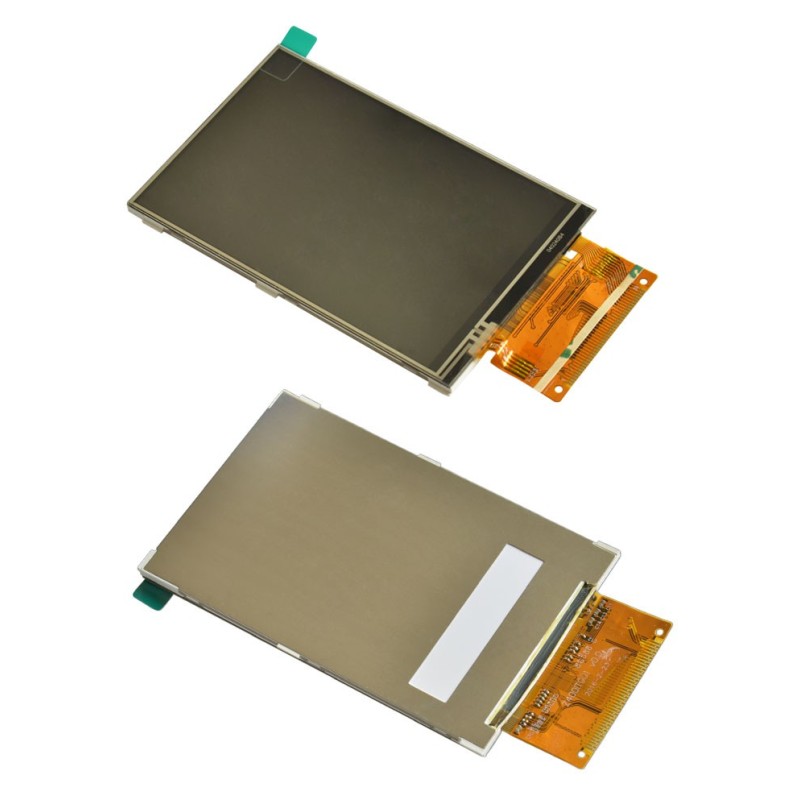

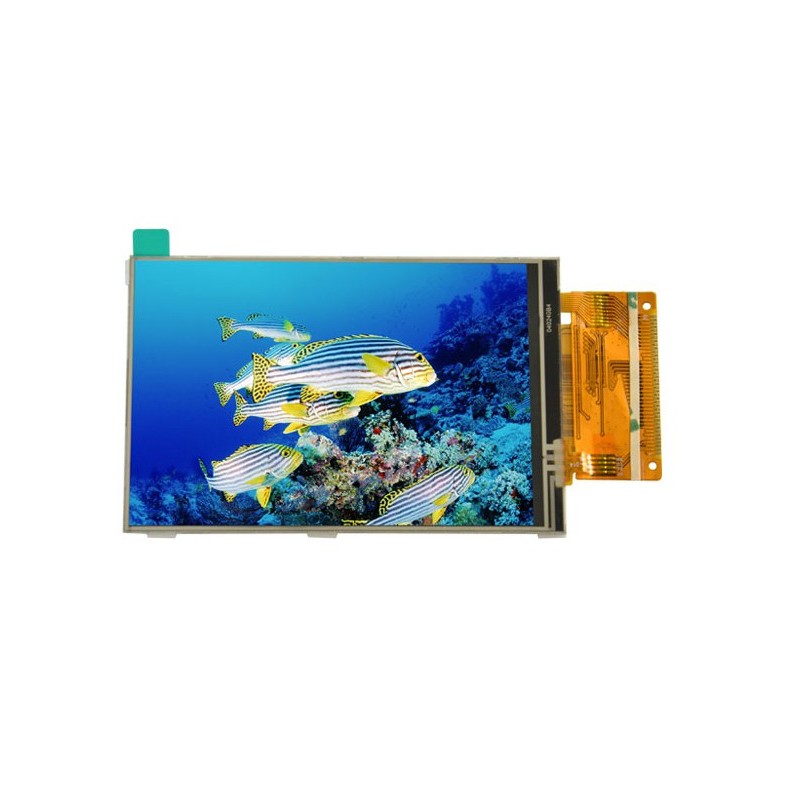

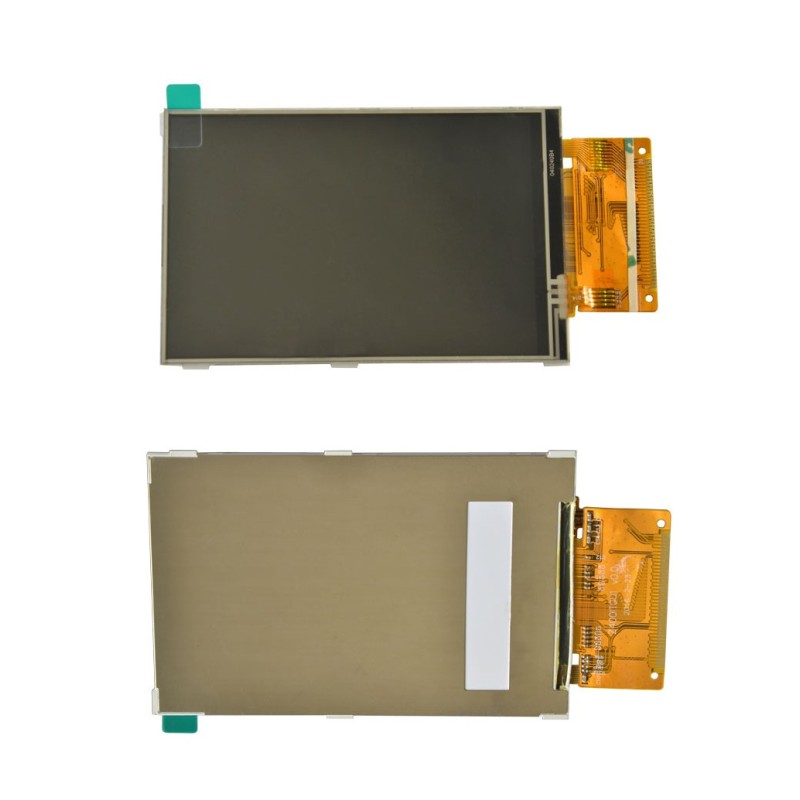

السیدی 4.0 اینچ TFT LCD 4 inch with touch - HD 320x480 - parallel - ILI9488
السیدی 4.0 اینچ TFT LCD 4 inch with touch - HD 320x480 Resolution - parallel interface - ILI9488 - کویرالکترونیک
10,920,000 ریال بدون مالیات
مرجع:
1202000
اضافه به مقایسه0
افزودن به علاقه‌مندی‌ها
محصولات پیشنهادی
السیدی 4.0 اینچ TFT LCD 4.0 inch - HD-320x480 with touch . با رزولیشن 320x480 و ILI9488 و parallel interface
این السیدی با تاچ می باشد.
Part: HT400L001 v0.0
Size: 4.0 inch
Control chip: ILI9488
Resolution: 320*480

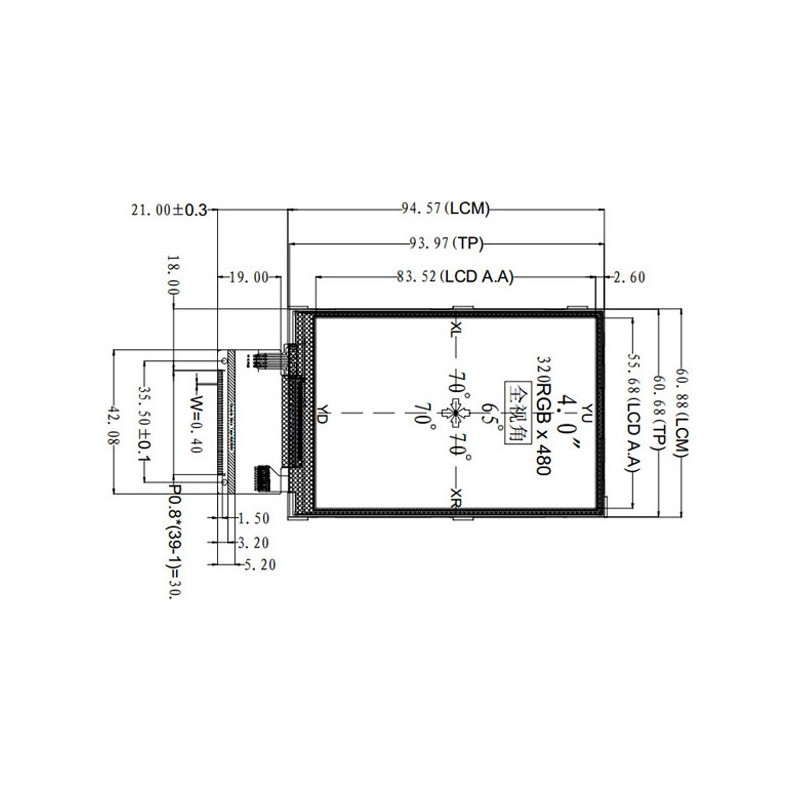

Display area: 55.68 x 83.52(mm)

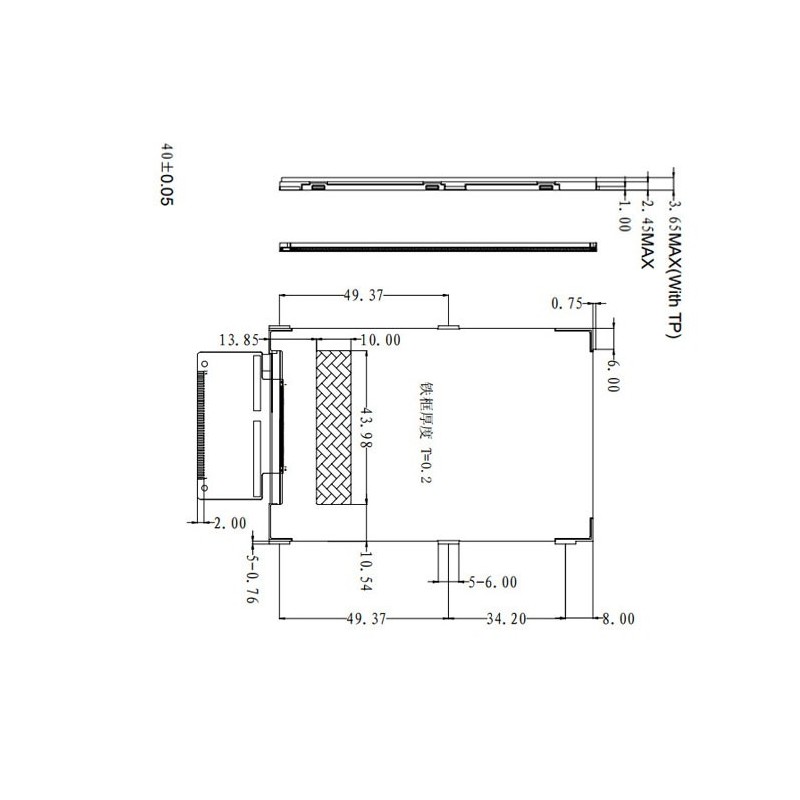

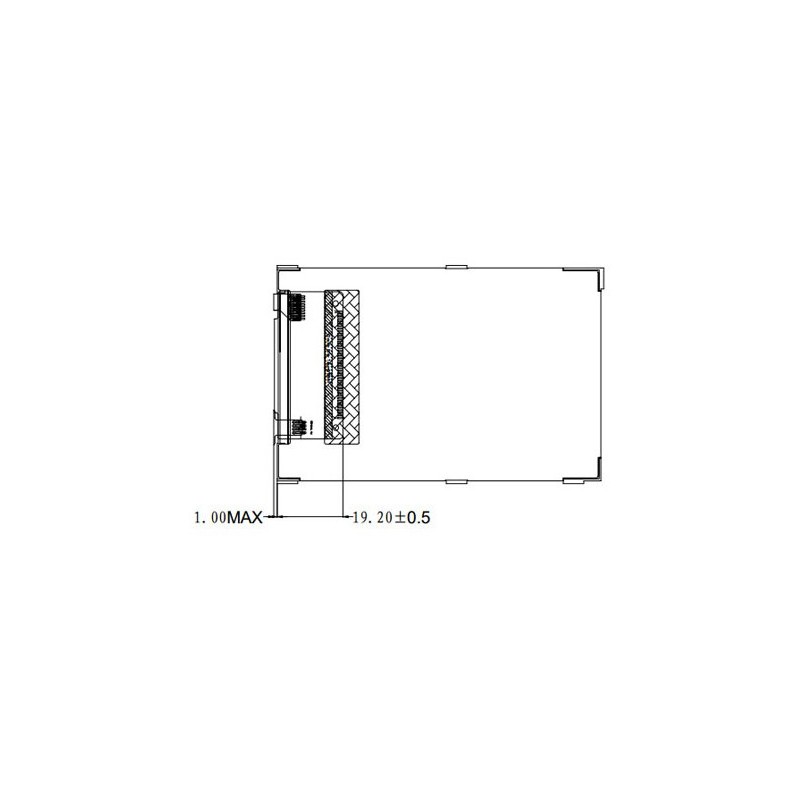

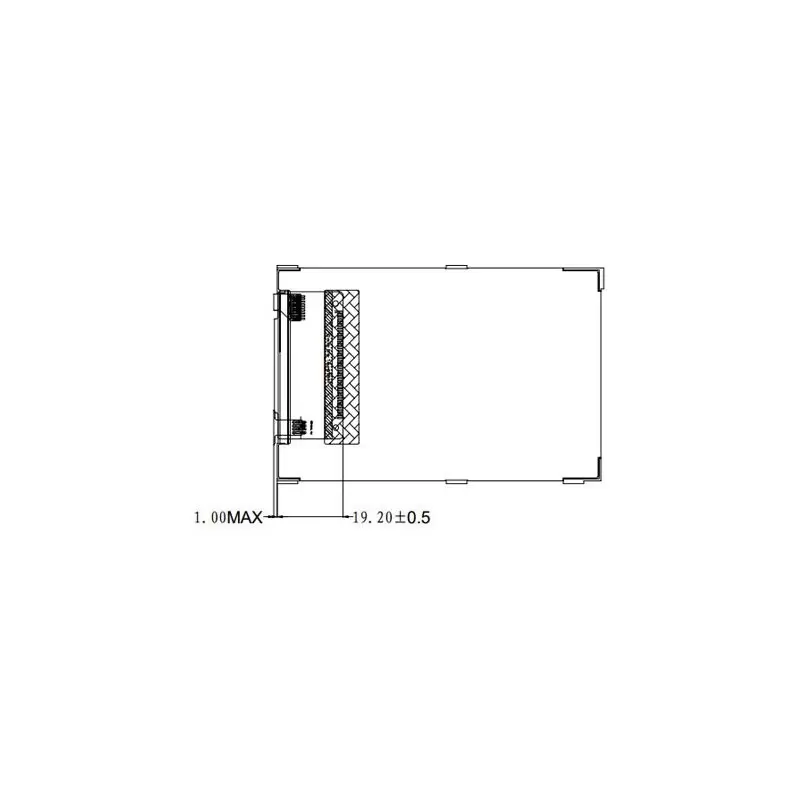

Physical size: 60.88 (W) * 94.57 (H) * 3.65MAX(T)
Interface Type: 8/16Bits parallel interface
Number of pins: 39Pin
Display color: full color
Pixel size: 0.174 x 0.174(mm)
temperature: -20~70 °c
voltage: 3.3V

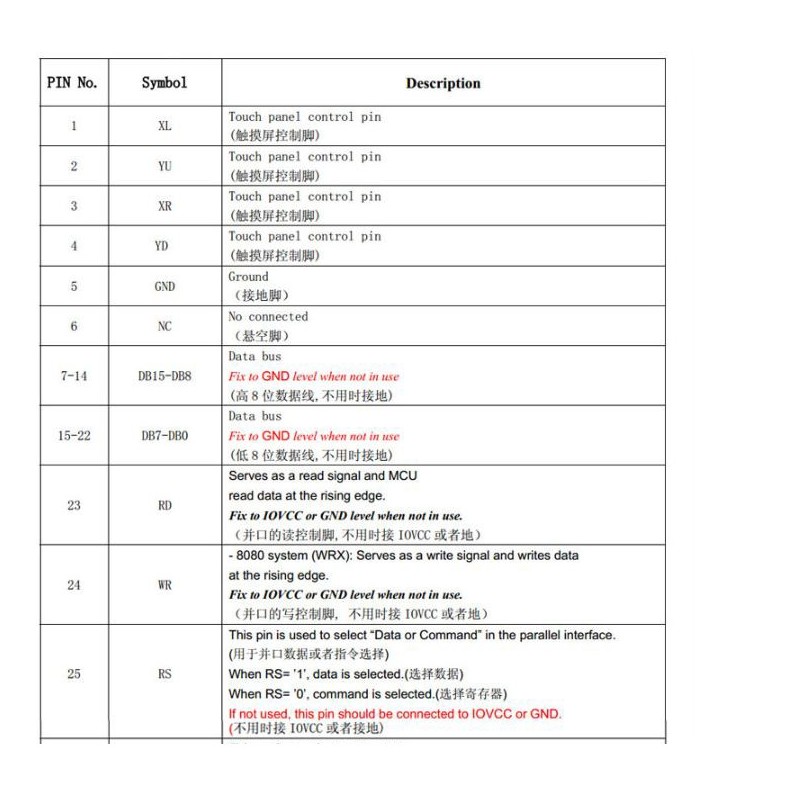

**پین ۲:** YU - پایه کنترل پنل لمسی
**پین ۳:** MR - پایه کنترل پنل لمسی
**پین ۴:** YD - پایه کنترل پنل لمسی
**پین ۵:** GND - زمین
**پین ۶:** NC - بدون اتصال
**پین‌های ۷ تا ۱۴:** DB15 تا DB8 - باس داده (هنگام عدم استفاده، در سطح زمین قرار می‌گیرند)
**پین‌های ۱۵ تا ۲۲:** DB7 تا DB0 - باس داده (هنگام عدم استفاده، در سطح زمین قرار می‌گیرند)
**پین ۲۳:** RD - به عنوان سیگنال خواندن عمل می‌کند و MCU در لبه بالارونده داده را می‌خواند. (هنگام عدم استفاده، به DVCC یا زمین متصل می‌شود)
**پین ۲۴:** WR - برای سیستم ۸۰۸۰ (WIND) - به عنوان سیگنال نوشتن عمل می‌کند و در لبه بالارونده داده را می‌نویسد. (هنگام عدم استفاده، به DVCC یا زمین متصل می‌شود)

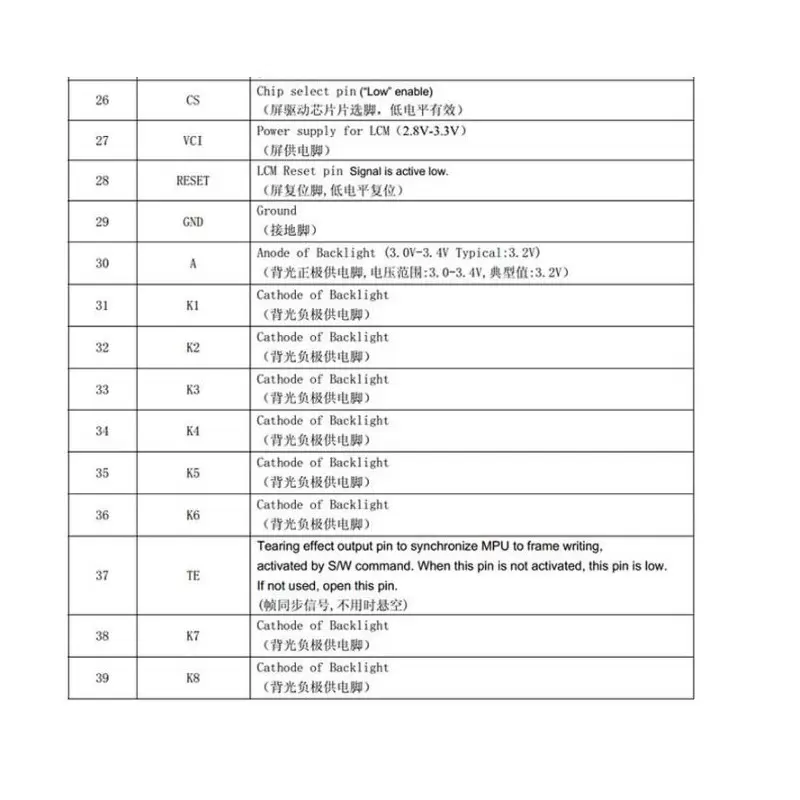

**پین ۲۵:** RS - این پین برای انتخاب "داده یا دستور" در رابط موازی استفاده می‌شود. وقتی RS = "High" داده انتخاب می‌شود و وقتی RS = "Low" دستور انتخاب می‌شود. در صورت عدم استفاده، این پین باید به DVCC یا زمین متصل شود.**پین ۲۶:** CS - پایه انتخاب چیپ (فعال در سطح LOW)

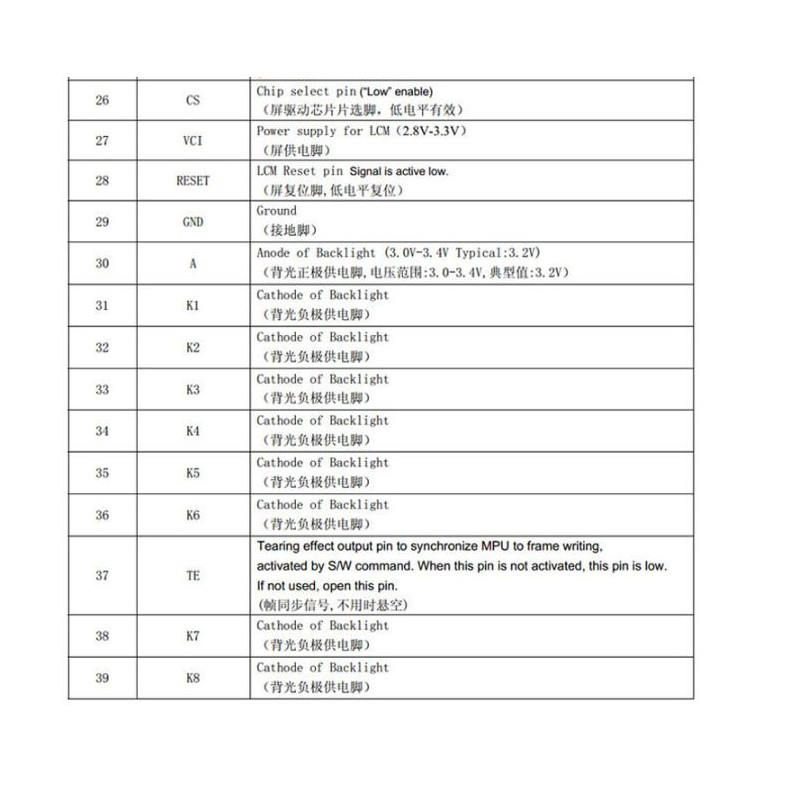

**پین ۲۷:** VCI - تغذیه برای LCD (ولتاژ ۲.۸ تا ۳.۳ ولت)
**پین ۲۸:** RESET - پایه ریست LCD (فعال در سطح LOW)
**پین ۲۹:** GND - زمین
**پین ۳۰:** A - آند نور پس‌زمینه (ولتاژ معمول ۳.۲ ولت، محدوده ۳.۰ تا ۳.۴ ولت)
**پین ۳۱:** K1 - کاتد نور پس‌زمینه
**پین ۳۲:** K2 - کاتد نور پس‌زمینه
**پین ۳۳:** K3 - کاتد نور پس‌زمینه
**پین ۳۴:** K4 - کاتد نور پس‌زمینه
**پین ۳۵:** K5 - کاتد نور پس‌زمینه
**پین ۳۶:** K6 - کاتد نور پس‌زمینه
**پین ۳۷:** TE - پایه خروجی اثر تیرینگ برای همگام‌سازی MPU با نوشتن فریم. با دستور SW فعال می‌شود. وقتی این پایه فعال نیست، در سطح LOW است. در صورت عدم استفاده، باز (OPEN) بگذارید.
**پین ۳۸:** K7 - کاتد نور پس‌زمینه
**پین ۳۹:** K8 - کاتد نور پس‌زمینه

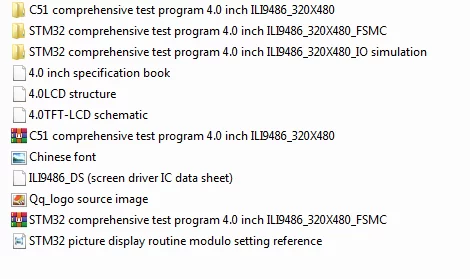

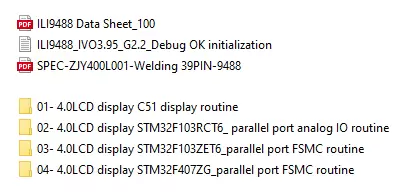

محتوای فایل مربوط به مثال و document:
1202000
مشخصات
- سایز نمایشگر(اینچ)
- 4.0
- رزولیشین
- 320x480
- نمایش رنگ
- تمام رنگی
- نوع ارتباط (MCU)
- Parallel
- چیپ راه انداز
- ILI9488
- نوع اتصال
- لحیمی
