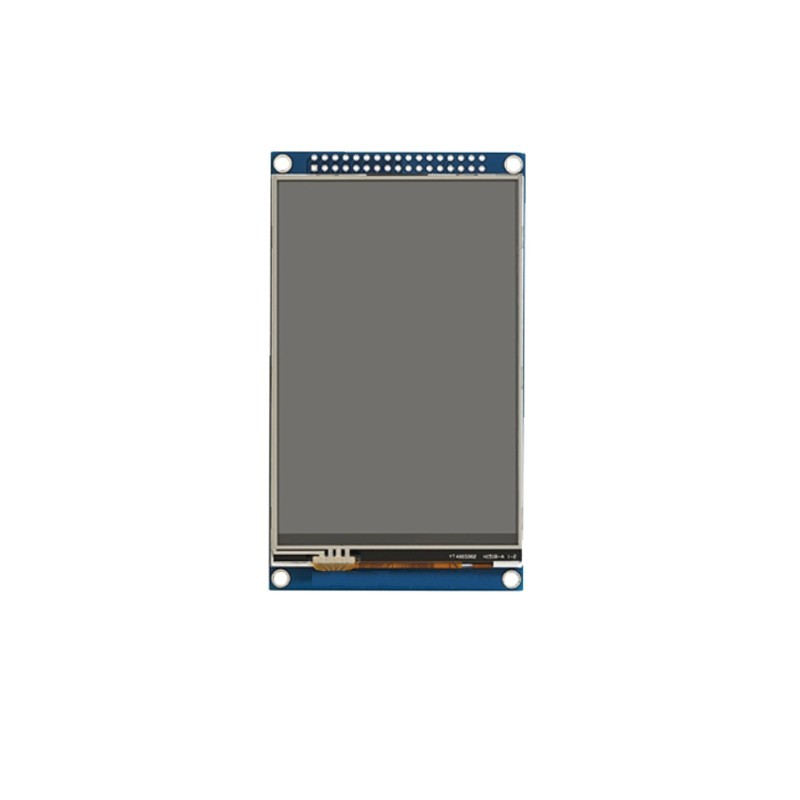

ماژول با تاچ 4.0 اینچ 4inch LCD display Module With Touch, 320x480- HD - Parallel - ILI9488

 **عنوان محصول: نمایشگر رنگی 4.0 اینچی TFT LCD با رابط موازی و قابلیت چرخش تصویر**

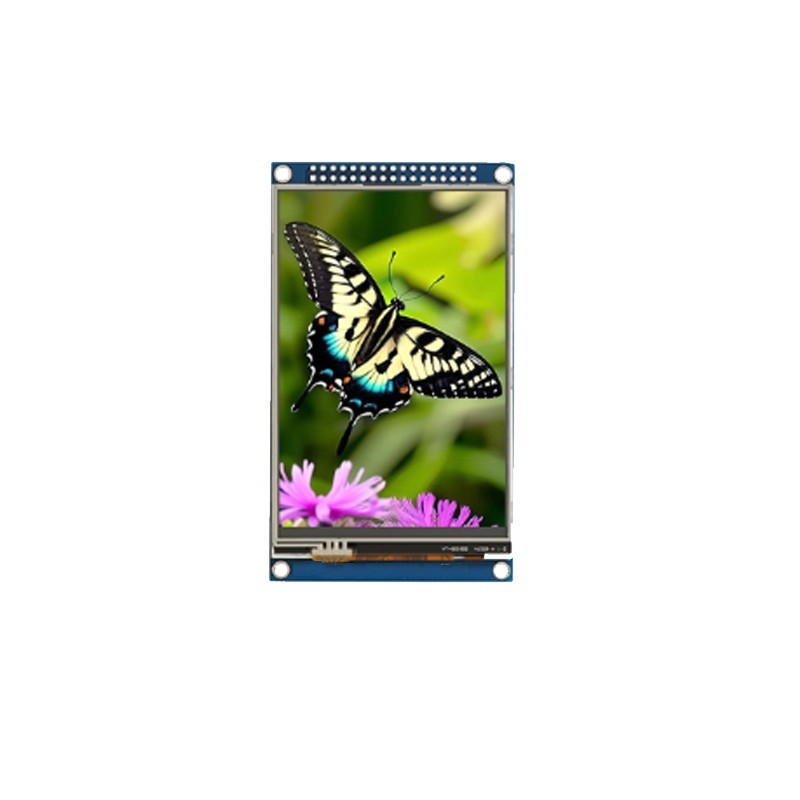

این نمایشگر 4.0 اینچی، یک انتخاب ایده‌آل برای پروژه‌های صنعتی، سیستم‌های تعاملی و دستگاه‌های الکترونیکی پیشرفته است. با وضوح بالا 320x480 پیکسل و صفحه‌نمایش رنگارنگ TFT، تصاویری واضح و زنده را در اختیار شما قرار می‌دهد.

 **مشخصات کلیدی و فنی:**

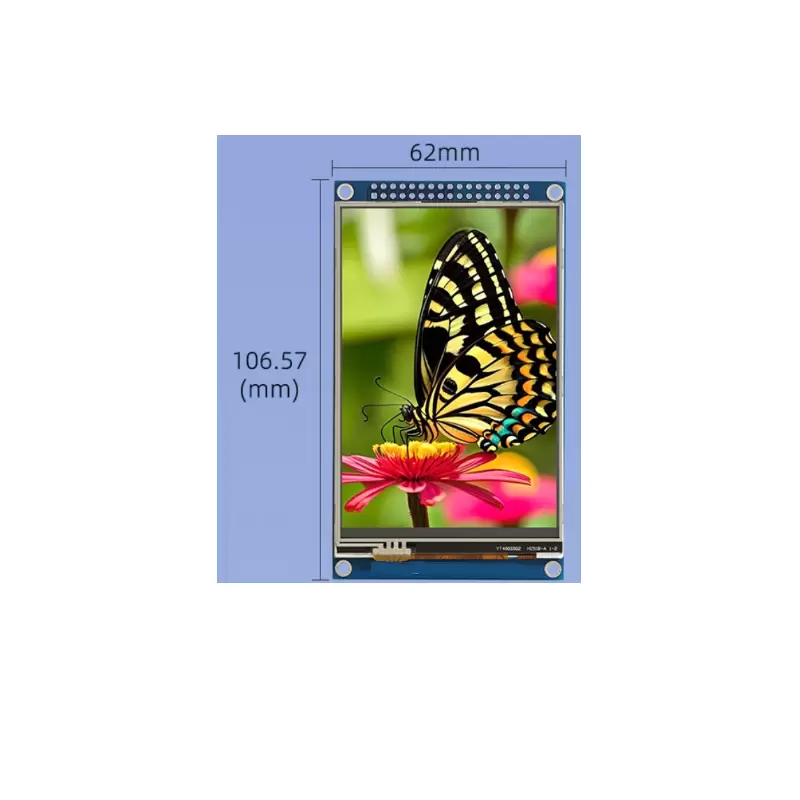

  **اندازه صفحه‌نمایش:** 4.0 اینچ
   **رزولوشن:** 320 × 480 پیکسل
  **نوع رابط:** 16-bit Parallel (موازی)
   **تراشه کنترلر:** ILI9488
   **تراشه تاچ اسکرین:** XPT2046 (مقاومتی)

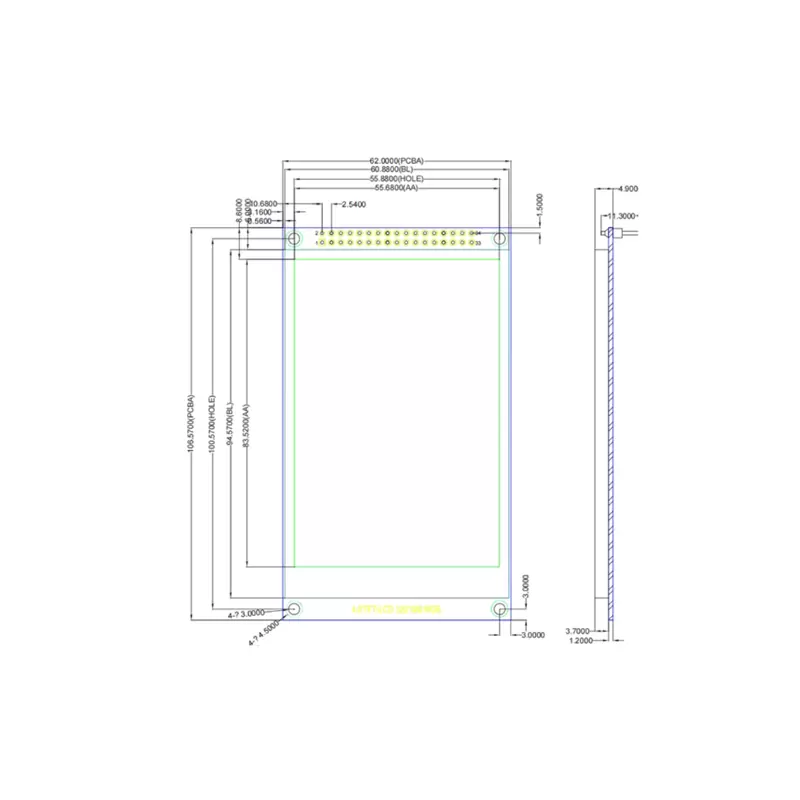

   **ناحیه فعال نمایش:** 55.68 × 83.52 میلی‌متر
   **سایز پیکسل:** 0.174 × 0.174 میلی‌متر
   **ولتاژ کاری:** 3.3V (محدوده 2.9 تا 3.3 ولت)
   **مصرف جریان:** حدود 120 میلی‌آمپر
  **مصرف توان:** تنها 0.43 وات
  **پیکربندی پین:** 34 پین (با فاصله 2.54 میلی‌متر)

 **ویژگی‌های برجسته (هایلایت‌های محصول):**

   **قابلیت چرخش تصویر:** امکان تنظیم جهت نمایش (عمودی/افقی) مطابق با نیاز پروژه شما.
   **کیفیت تصویر عالی:** با تراشه کنترلر قدرتمند ILI9488
   **طراحی کم‌مصرف:** با ولتاژ کاری 3.3 ولت و مصرف توان بسیار پایین، برای کاربردهای باتری‌دار مناسب است.
   **قابلیت اطمینان بالا:** دارای محدوده دمای کاری گسترده (20- تا 70 درجه سلسیوس) برای استفاده در شرایط مختلف.
   **نصب آسان:** با استفاده از پین‌هدرهای استاندارد 2.54mm.

   **این محصول با pin header ارائه میشود.

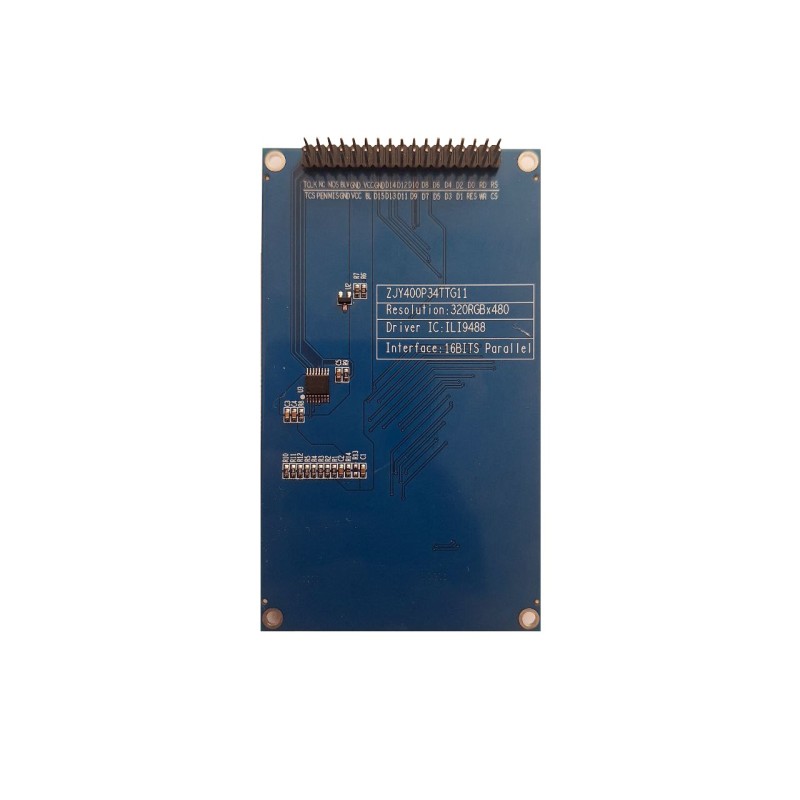

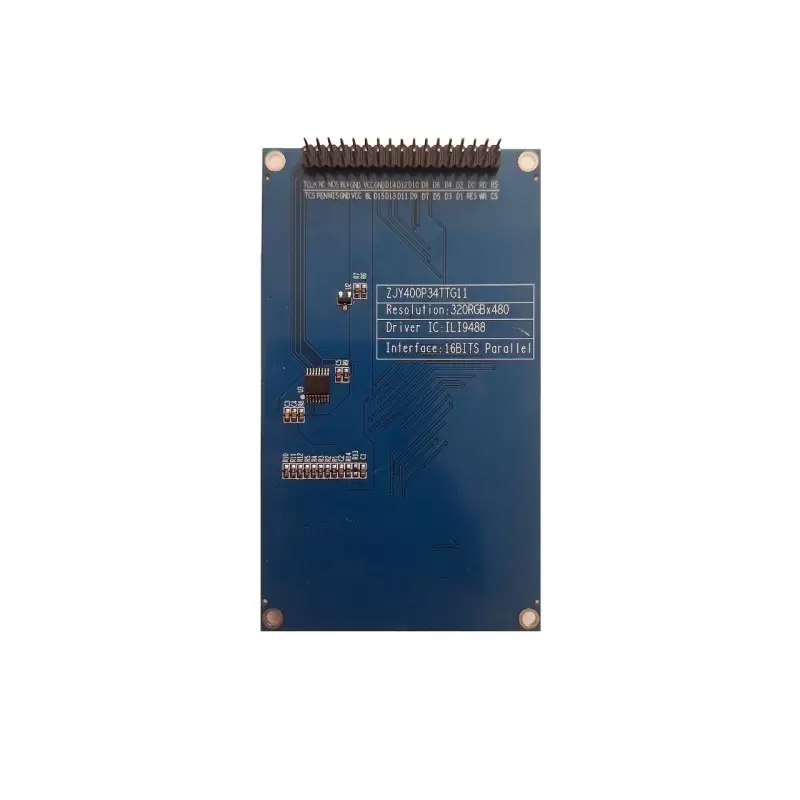

**پایه‌های نمایشگر و تاچ :**

1.  CS – فعال‌سازی چیپ (Low)
2.  RS – انتخاب داده/رجیستر
3.  WR – کنترل نوشتن
4.  RD – کنترل خواندن
5.  RES – ریست (Low)
6-21. D0-D15 – دیتای ۱۶ بیتی
22,26,27. GND – زمین
23. BLK – کنترل پشتاب (Low=خاموش)
24,25. VCC – 3.3V
28. B1_VDD – ولتاژ تنظیم پشتاب
29. MIS – سیگنال تاچ (خروجی)
30. MOS – سیگنال تاچ (ورودی)
31. PEN – وقفه تاچ
32. NC – بدون اتصال
33. TCS – فعال‌سازی تاچ (Low)
34. TCLK – کلاک تاچ
