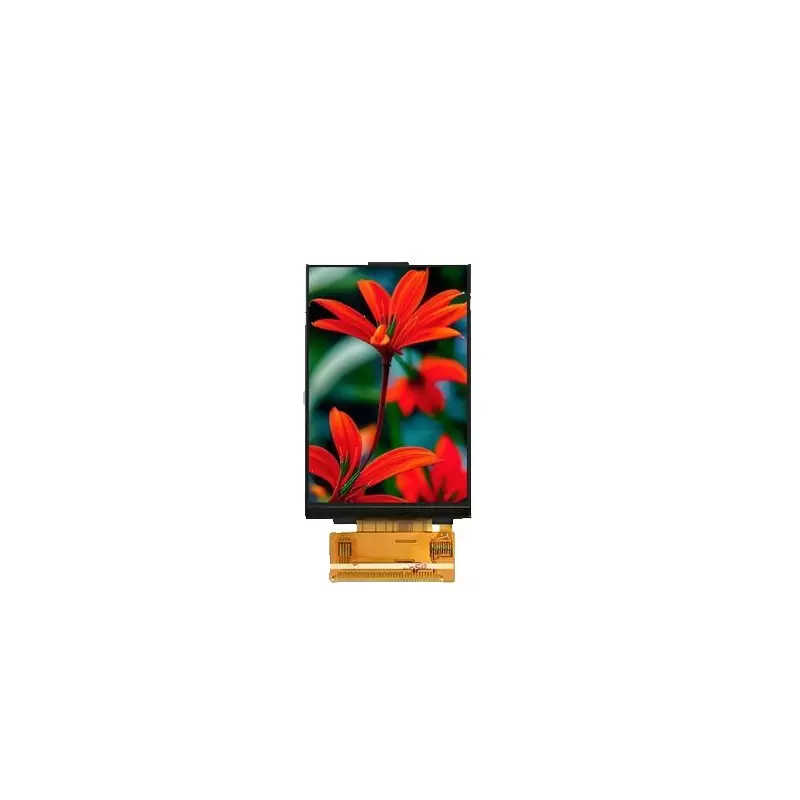

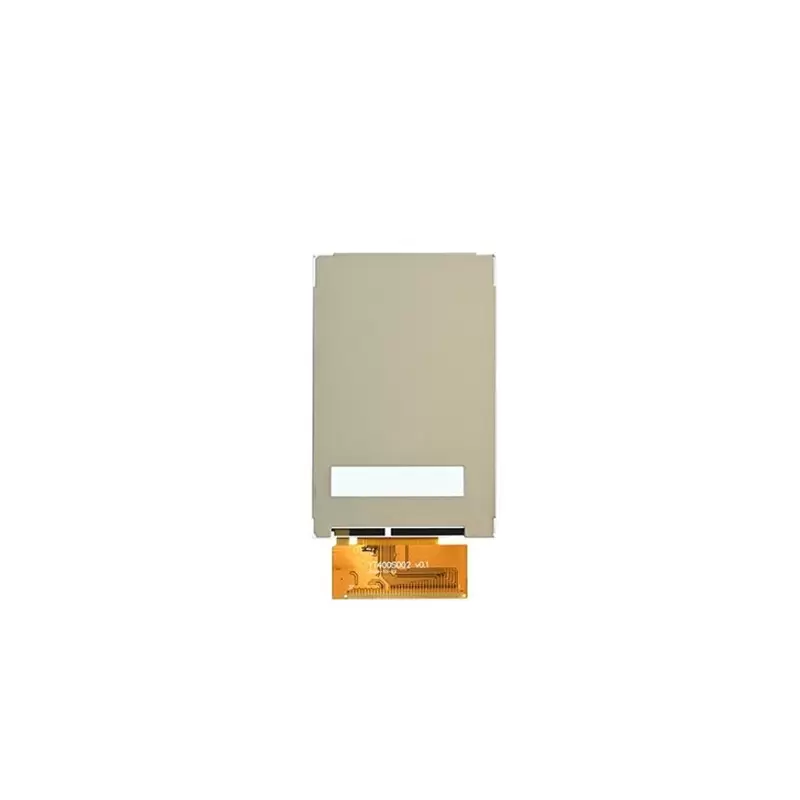

السیدی 4اینچ- TFT LCD 4.0 inchاینچی با درایور ST7796-بدون تاچ(with out touch)-parallel-320x480

نمایشگر TFT LCD 4.0 اینچی با درایور ST7796:

این نمایشگر 4.0 اینچی با فناوری پیشرفته TFT LCD طراحی شده است و گزینه‌ای ایده‌آل برای پروژه‌های صنعتی، تجاری و الکترونیکی محسوب می‌شود. با قابلیت تنظیم جهت نمایش به صورت افقی و عمودی، انعطاف‌پذیری بالایی در طراحی رابط کاربری فراهم می‌کند. نمایشگر با وضوح بالا 320x480 پیکسل و پشتیبانی از فرمت رنگ RGB565، تصاویری شفاف و با کیفیت ارائه می‌دهد.

مشخصات کلی:

• اندازه صفحه نمایش: 4.0 اینچ

• فناوری نمایشگر: TFT LCD

• رزولیشن: 320x480 پیکسل (قابل تنظیم در جهت‌های افقی و عمودی)

• فرمت داده رنگ: RGB565

• منطقه نمایش فعال: 55.68 در 83.52 میلی‌متر

• تراشه درایور نمایشگر: ST7796

• نوع رابط: MCU-16 بیت موازی

• نوع نور پس‌زمینه: LED (8 عدد)

• ولتاژ کاری: 2.8 تا 3.3 ولت

• جریان مصرفی: 120 میلی‌آمپر

• مصرف توان: 0.43 وات

• دمای کاری: 20- تا 70 درجه سانتی‌گراد

• دمای نگهداری: 30- تا 80 درجه سانتی‌گراد

• زاویه دید: 12 o'clock

• تعداد پین‌ها: 37 پین (با فاصله 1.0 میلی‌متر، نوع اتصال: FّFC لحیمی)

گزینه‌های لمسی:

این نمایشگر در سه مدل مختلف ارائه می‌شود:

1. بدون تاچ

2. تاچ مقاومتی (Resistive Touch)

3. تاچ خازنی (Capacitive Touch) با تراشه کنترلر GT911

ابعاد فیزیکی:

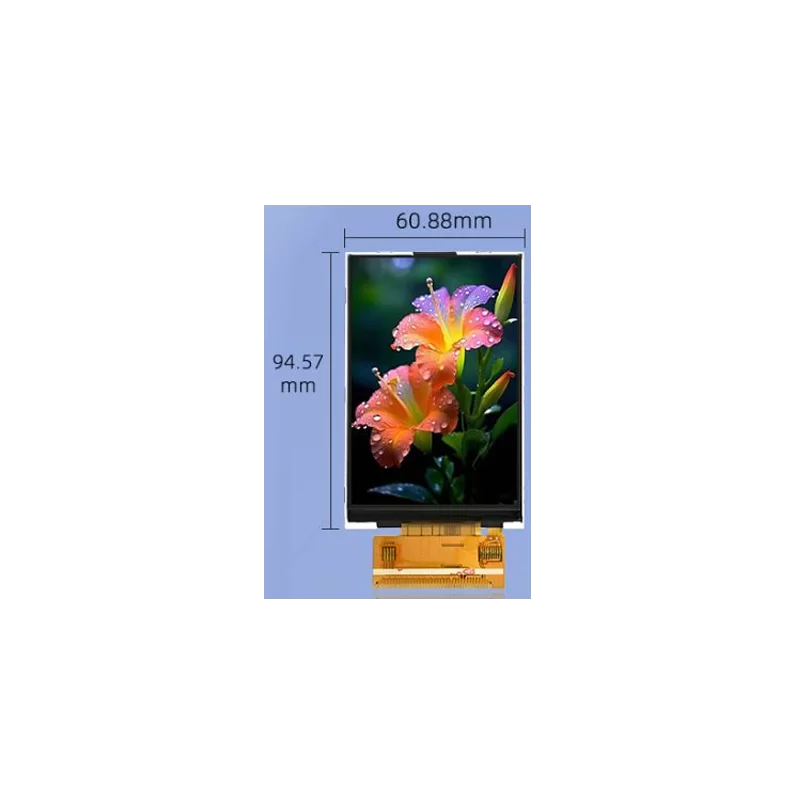

• بدون تاچ: 60.88 (عرض) × 94.57 (ارتفاع) × 2.65 (ضخامت) میلی‌متر

• تاچ مقاومتی: 60.88 × 94.57 × 3.65 میلی‌متر

• تاچ خازنی: 60.88 × 94.57 × 4.08 میلی‌متر

کاربردها:

• دستگاه‌های صنعتی و کنترل فرآیند

• سیستم‌های پزشکی و آزمایشگاهی

• محصولات مصرفی مانند گجت‌های هوشمند

• تجهیزات خودرو و حمل و نقل

• تابلوهای اطلاع‌رسانی و نمایشگرهای تعاملی

مزایای کلیدی:

• کیفیت تصویر بالا با رنگ‌های زنده

• سازگاری با محیط‌های مختلف با محدوده دمایی گسترده

• انعطاف‌پذیری در نصب و طراحی با قابلیت تغییر جهت نمایش

• گزینه‌های متنوع  تاچ برای نیازهای مختلف

• طراحی کم‌مصرف و بهینه برای کاربردهای باتری‌محور

  پین 1: GND
  پین 2: VDDA (2.8-3.3V)
  پین 3: VDDI (1.8-3.3V)
  پین 4: CSX
  پین 5: DCX
  پین 6: WRX
  پین 7: RDX
  پین 8: RESET
  پین 9-24: DB0-DB15
  پین 25: GND
  پین 26-29: پین‌های لمس مقاومتی
  پین 30-35: LED-K
  پین 36: LED-A (3.0-3.3V)
  پین 37: GND

  ---
