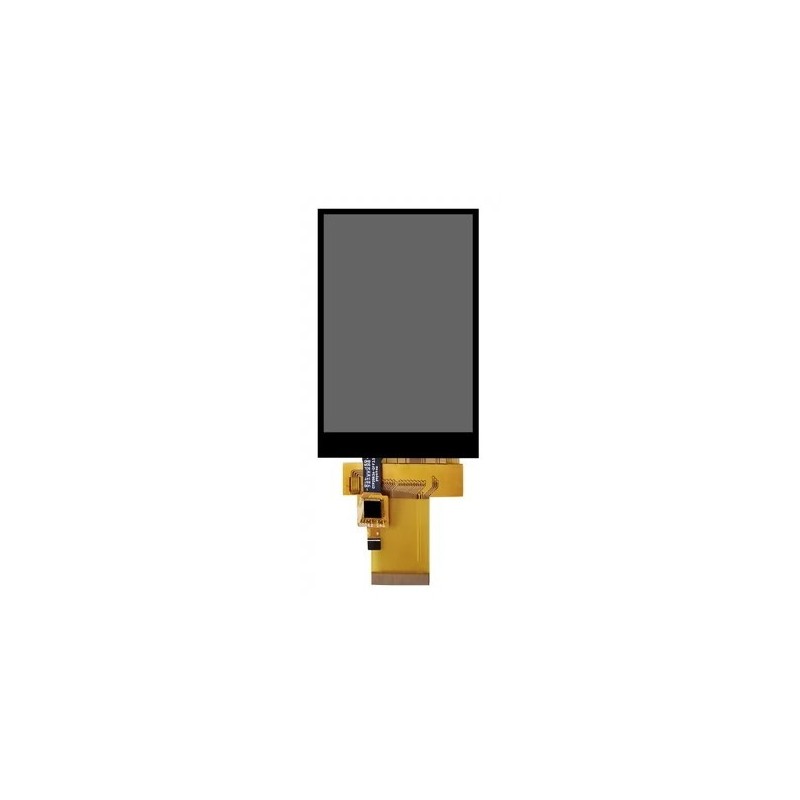

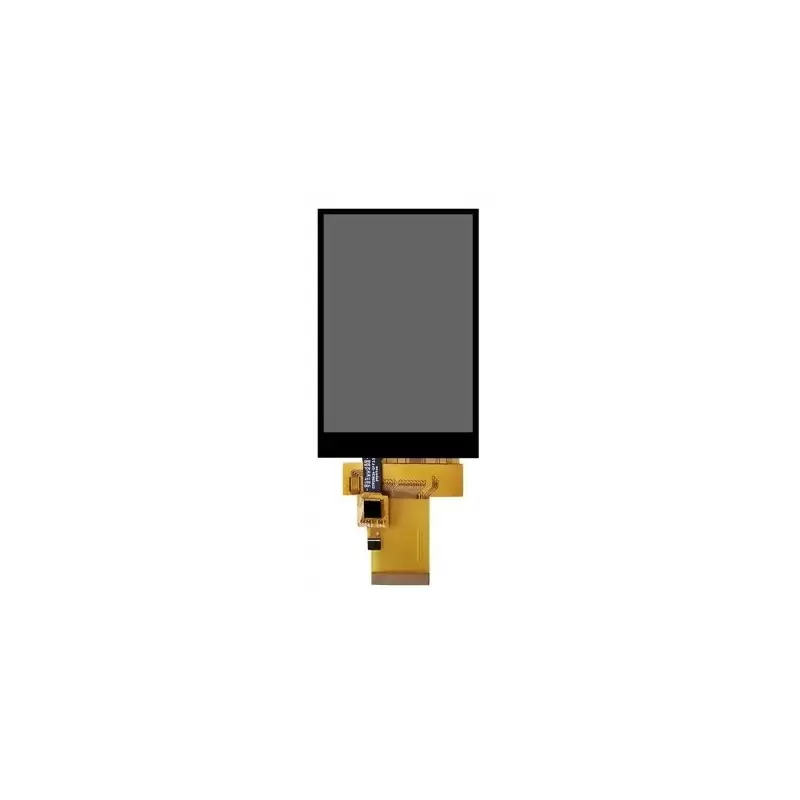

السیدی 4.0 اینچ با تاچ TFT LCD 4.0 inch with capacitive touch -320x480 -SPI / Pararllel - ILI9488

السیدی 4.0 اینچ با تاچ TFT LCD 4.0 inch with capacitive touch -320x480 -SPI / Pararllel - ILI9488

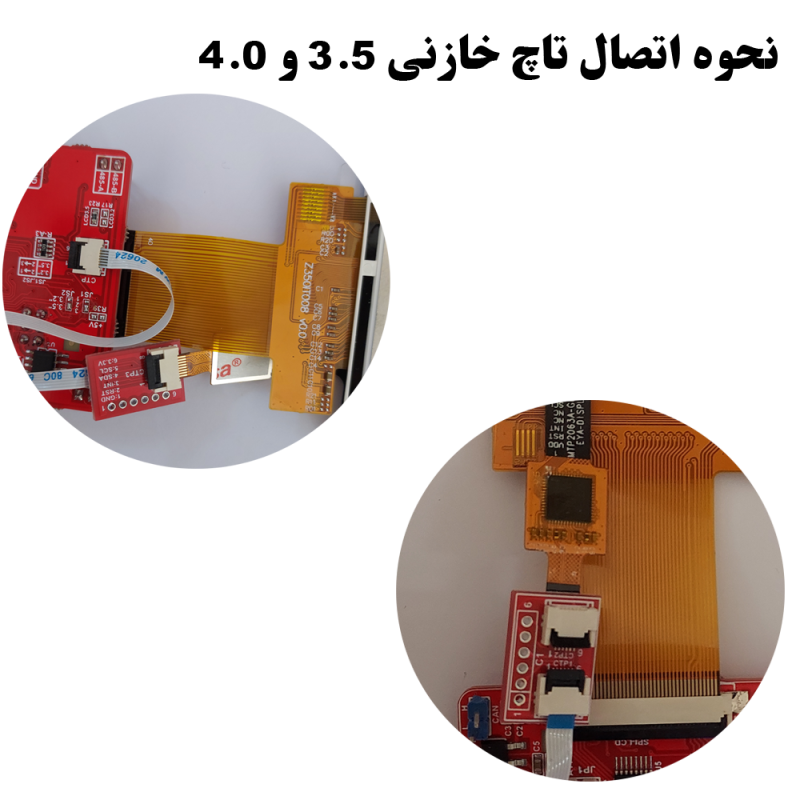

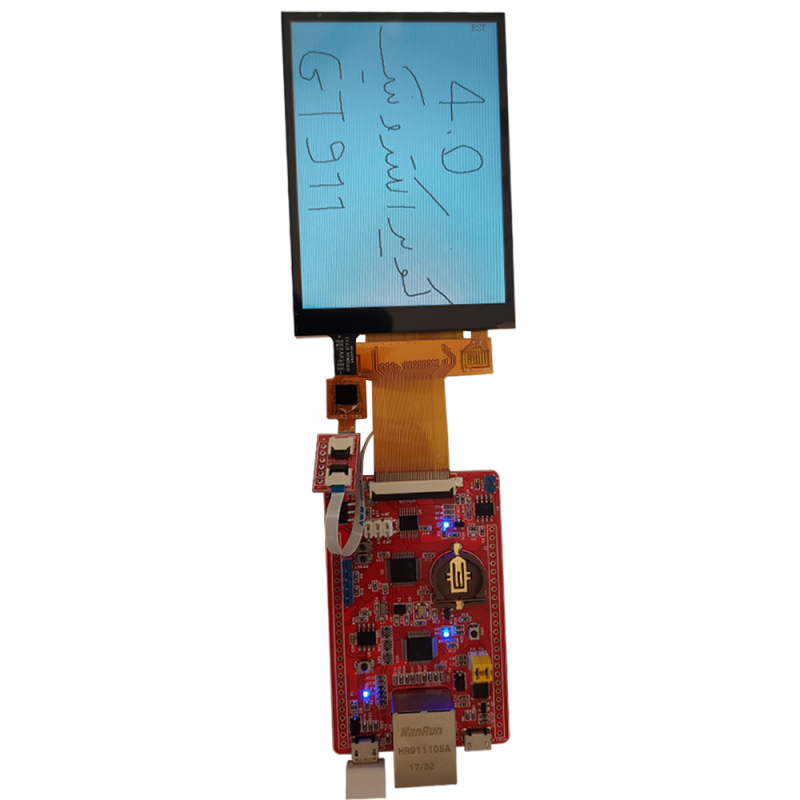

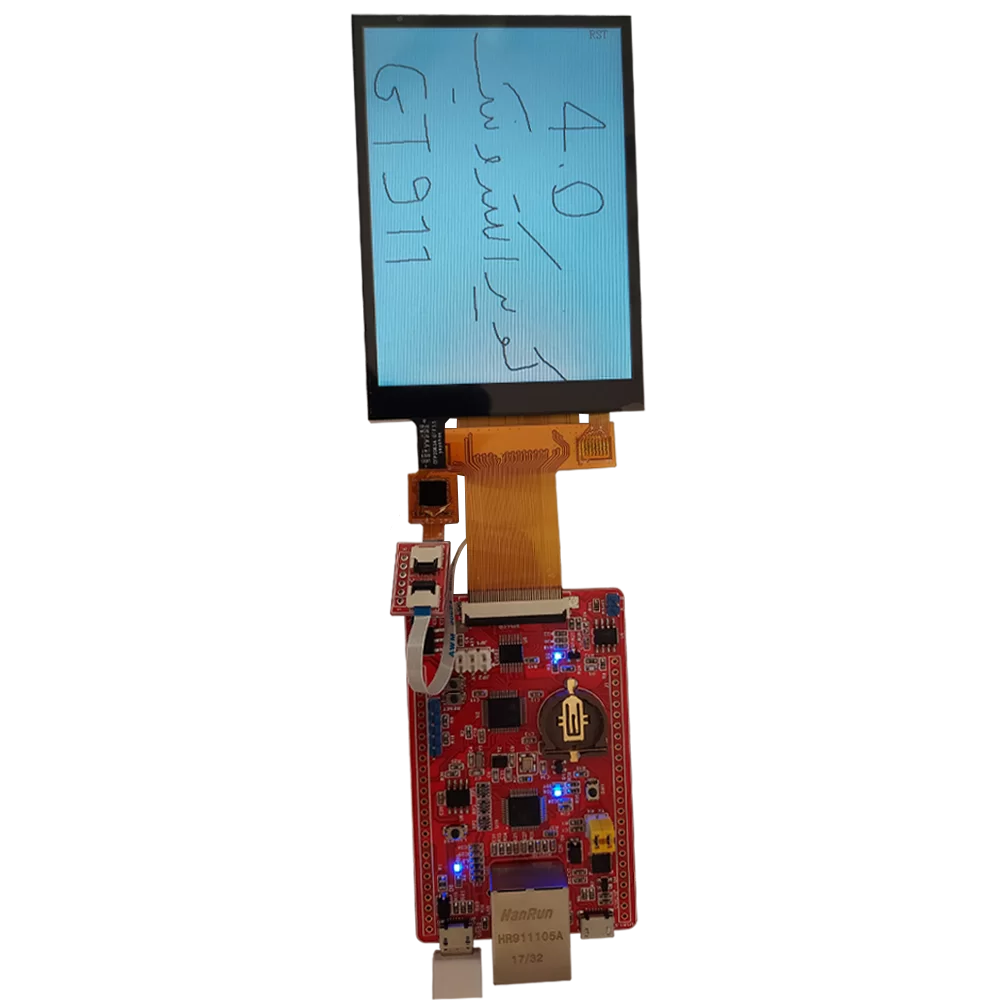

این السیدی برای اتصال نیاز به یک رابط دارد که برای خرید این رابط به محصولات پیشنهادی مراجعه کنید  و همچنین این السیدی  با برد STM 32F103C8T6 راه اندازی می شود و مثال های موجود برای این برد می باشد .

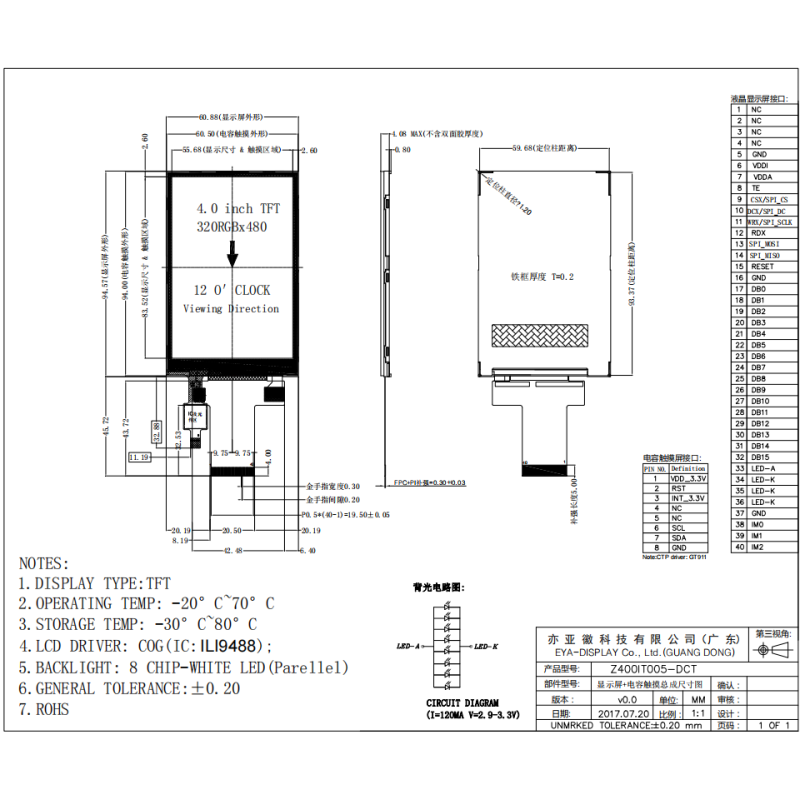

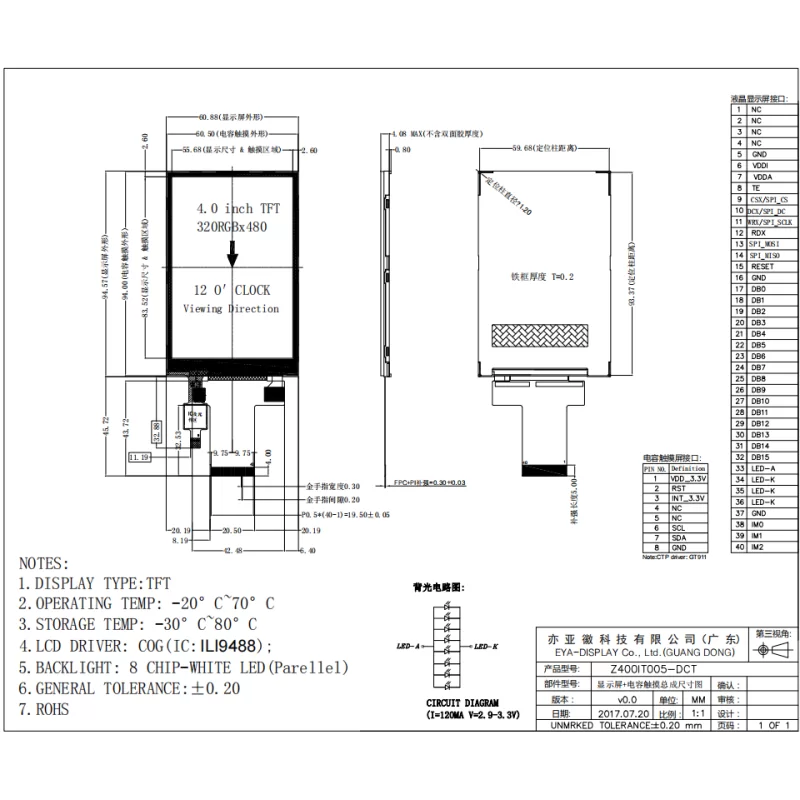

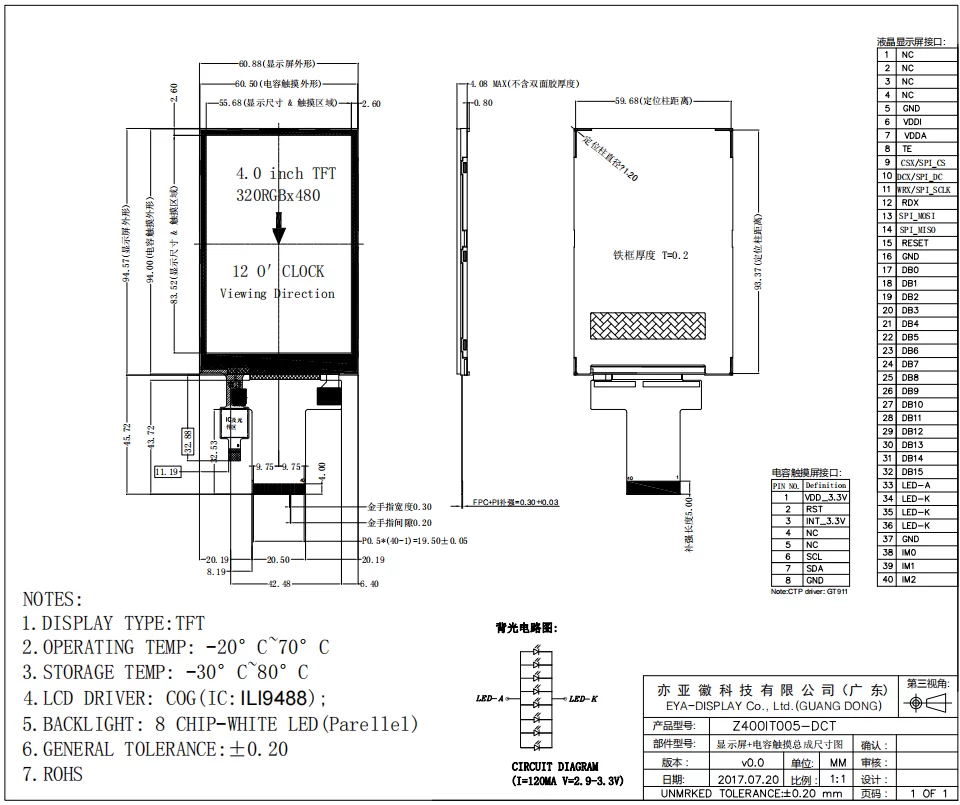

Pins 1-4: NC
Pin 5: GND
Pin 6: VDDI
Pin 7: VDD
Pin 8: TE
Pin 9: CSX/SPI_CS
Pin 10: DCX/SPI_DC
Pin 11: WRX/SPI_SCLK
Pin 12: RDX
Pin 13: SPI_MOSI
Pin 14: SPI_MISO
Pin 15: RESET
Pin 16: GND
Pins 17-32: DB0-DB15
Pin 33: LED-A
Pins 34-36: LED-K
Pin 37: GND
Pin 38: IM0
Pin 39: IM1
Pin 40: IM2

- Functions:
  - NC: No Connection
  - GND: Ground
  - VDDI, VDD: Power supply (1.8V-3.3V)
  - TE: Test Enable
  - CSX/SPI_CS, DCX/SPI_DC: SPI control
  - WRX/SPI_SCLK, RDX: Write/Read
  - SPI_MOSI, SPI_MISO: SPI data
  - RESET: Reset
  - DB0-DB15: Data bus
  - LED-A, LED-K: LED control
  - IM0, IM1, IM2: Interface mode (MCU-16, MCU-8, SPI)

- Display type: 4.1" TFT LCD
- Resolution: 320 x RGB x 480
- IC: RGB565
- Interface: 3-wire SPI, 4-wire SPI, 8-bit/MCU-8, 16-bit/MCU-16
- Driver IC: ST7796U/ILI9488
- GT911
- 5-point
- Operating temperature: -20°C to +70°C
- Storage temperature: -30°C to +80°C
- Humidity: 10% to 90% RH (non-condensing)
