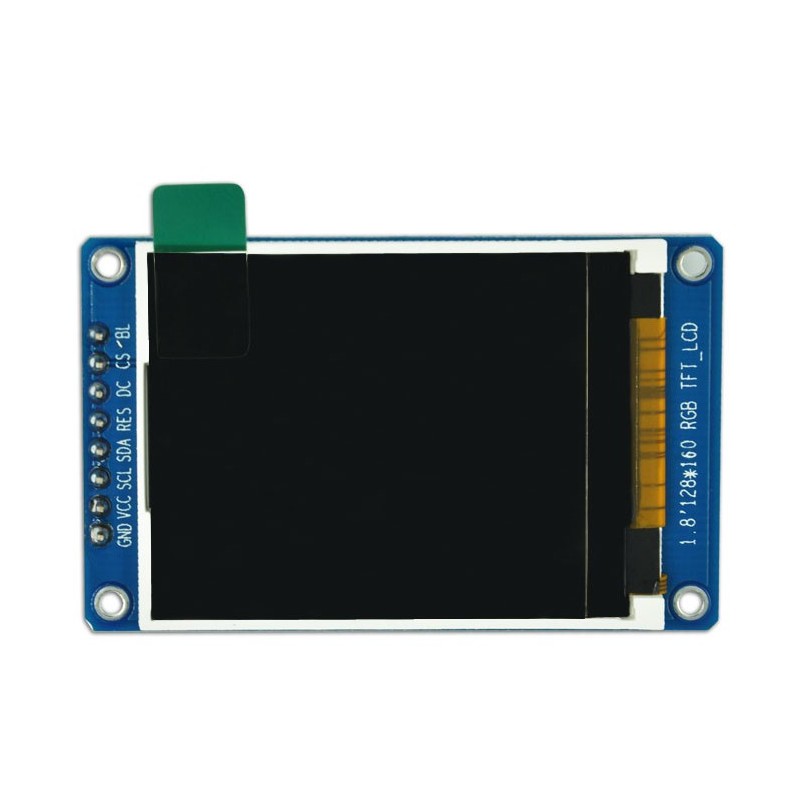

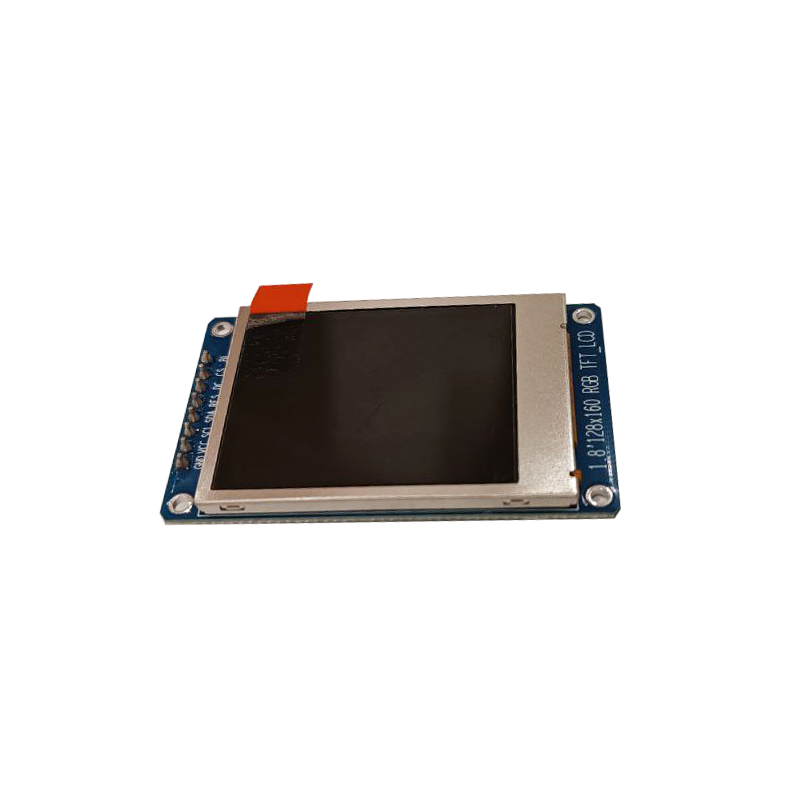

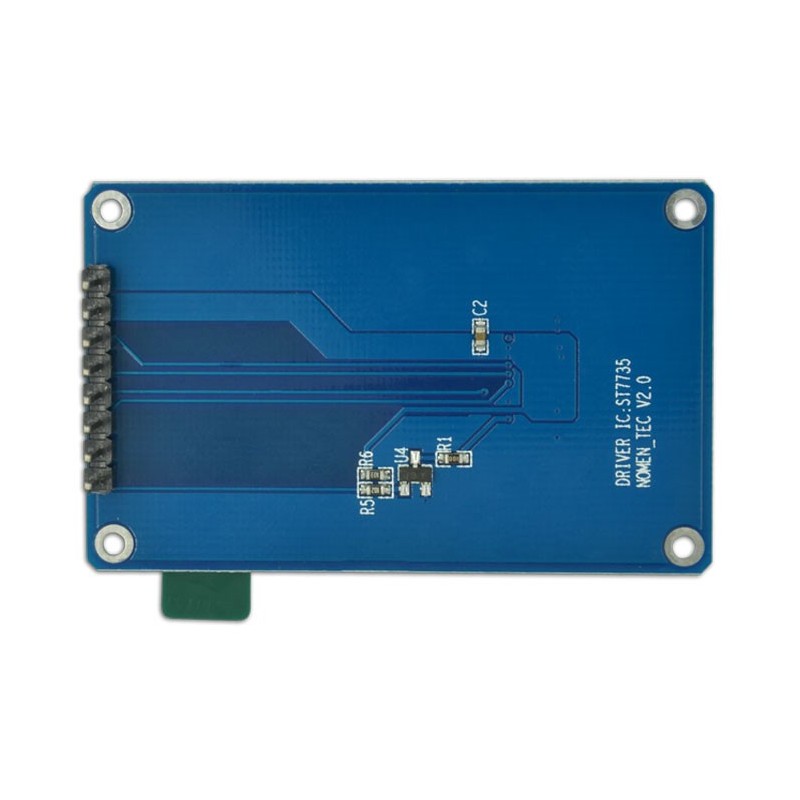

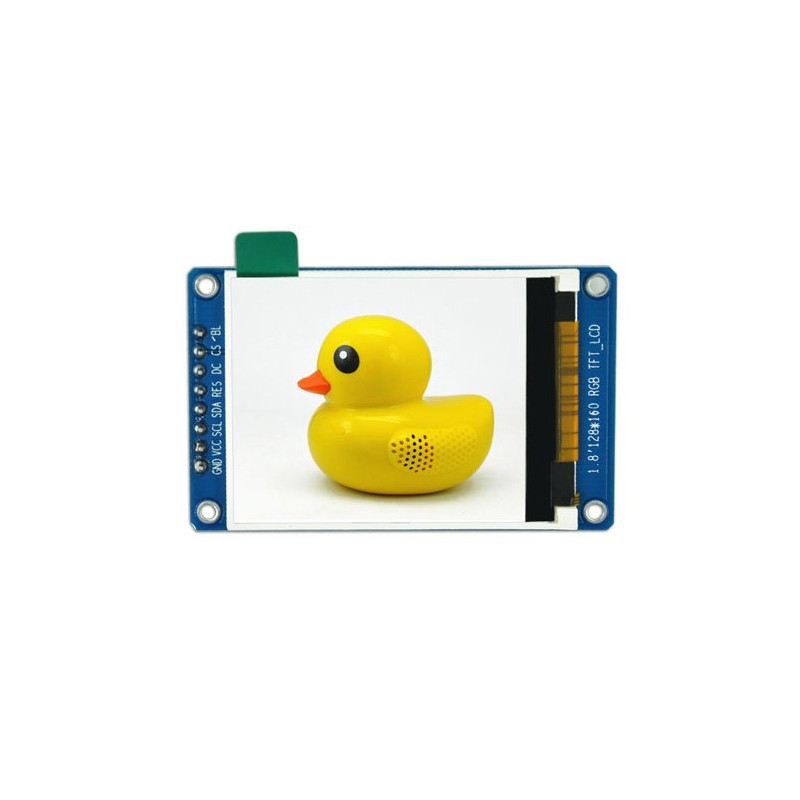

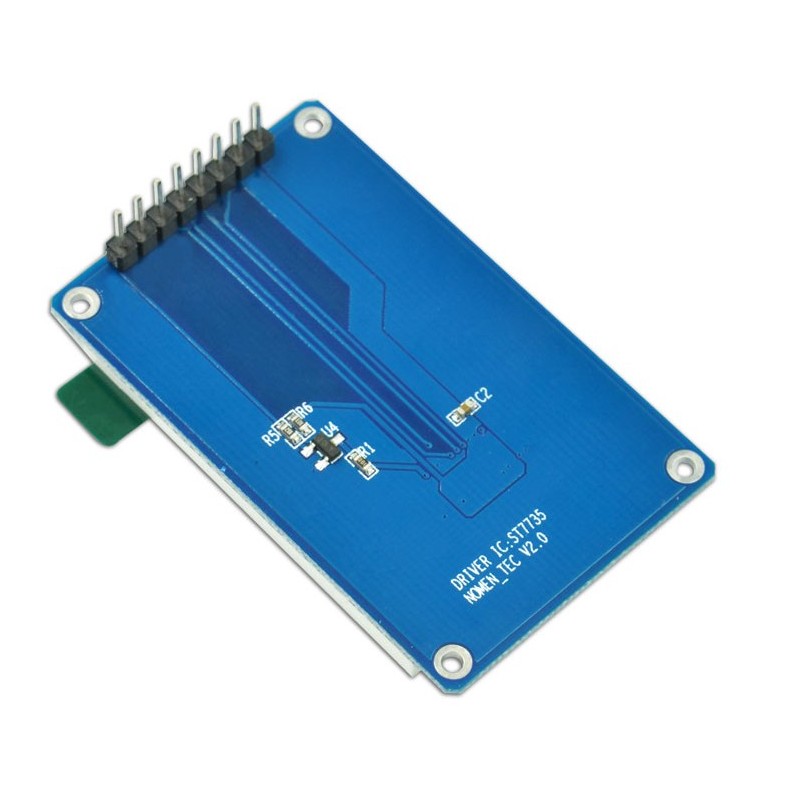

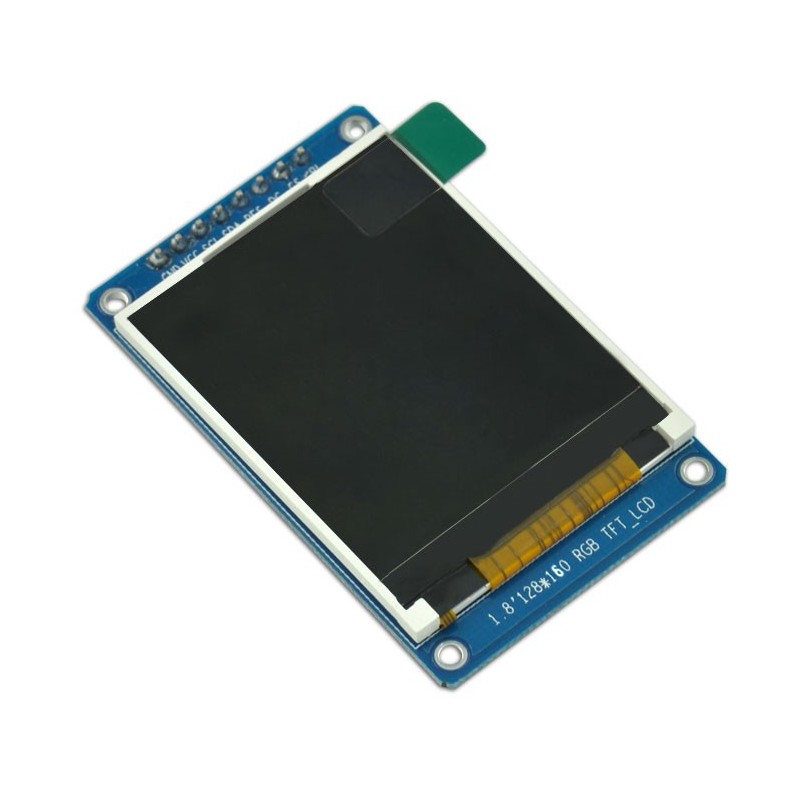

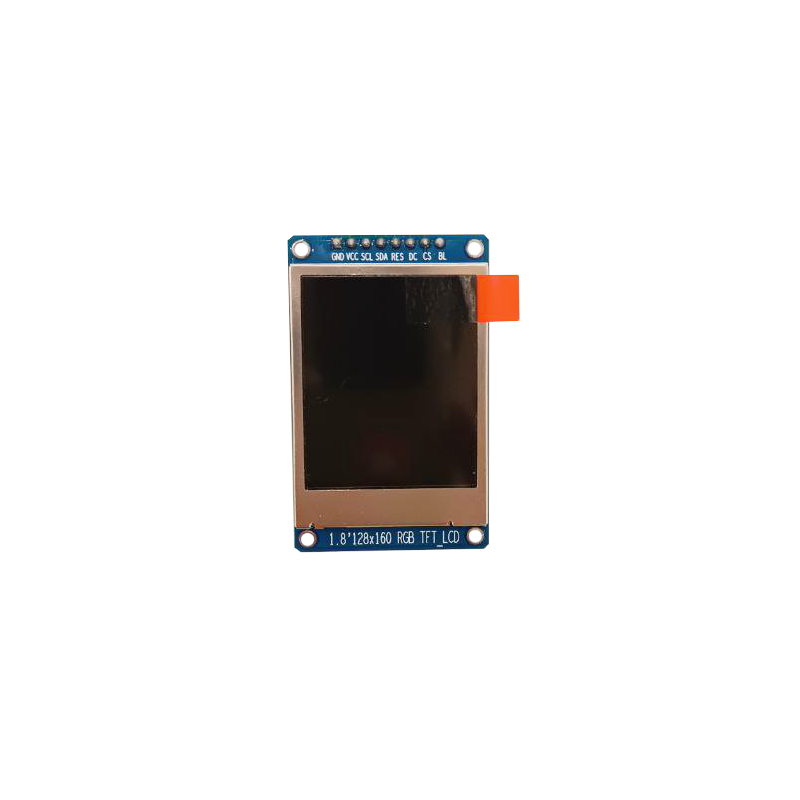

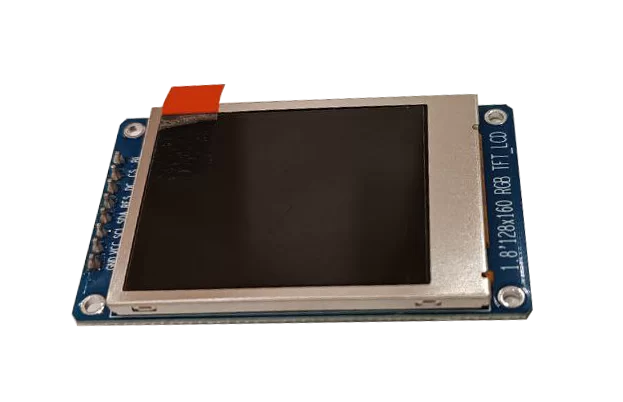

ماژول 1.8 اینچ 1.8inch LCD display Module, 128x160 Resolution, SPI interface - ST7735- کویر الکترونیک
ماژول 1.8 اینچ 1.8inch LCD display Module ، با رزولیشن 128x160و ST7735 و SPI interface
Size: 1.8 inch
Control chip: ST7735
Resolution: 128*160

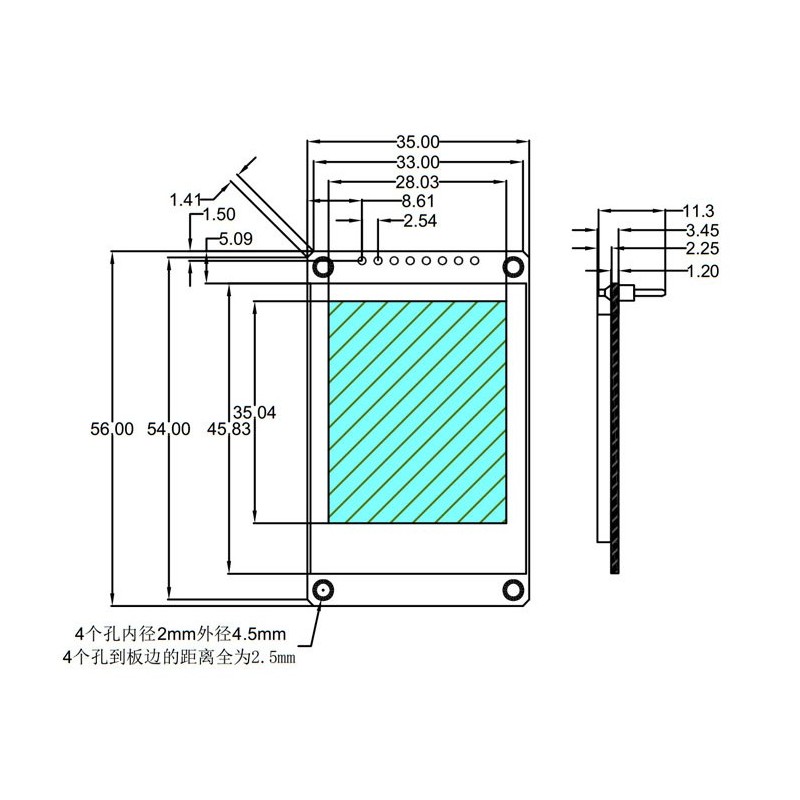

Display area: 28.03 x 35.04(mm)
Physical size:35 *56
Interface Type: SPI interface
Number of pins: 8 Pin
Display color: full color
Pixel size: 0.219 x 0.219mm)
temperature: -20~70 °c
voltage: 3.3V

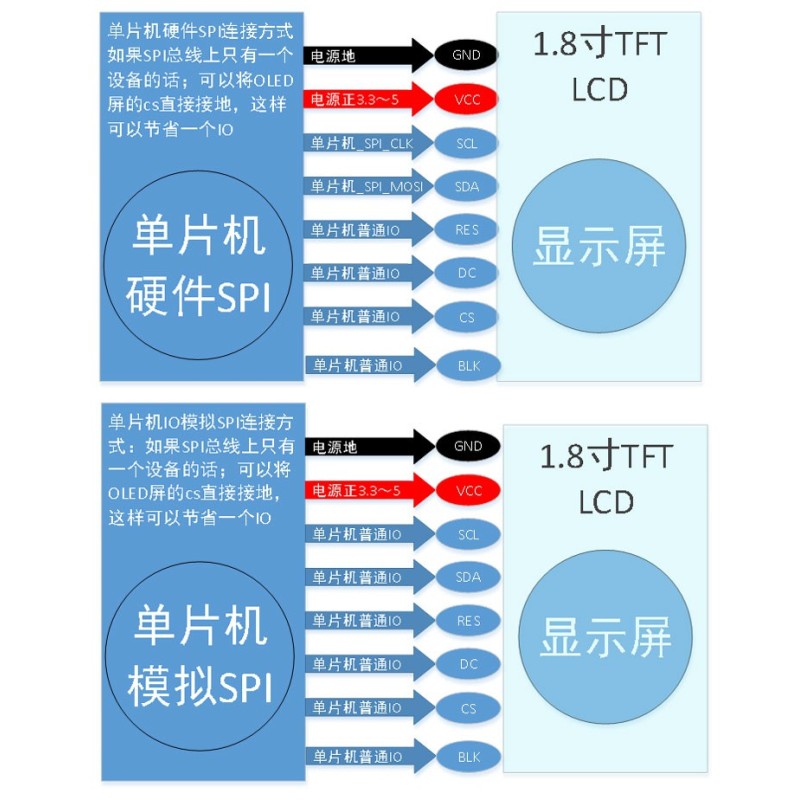

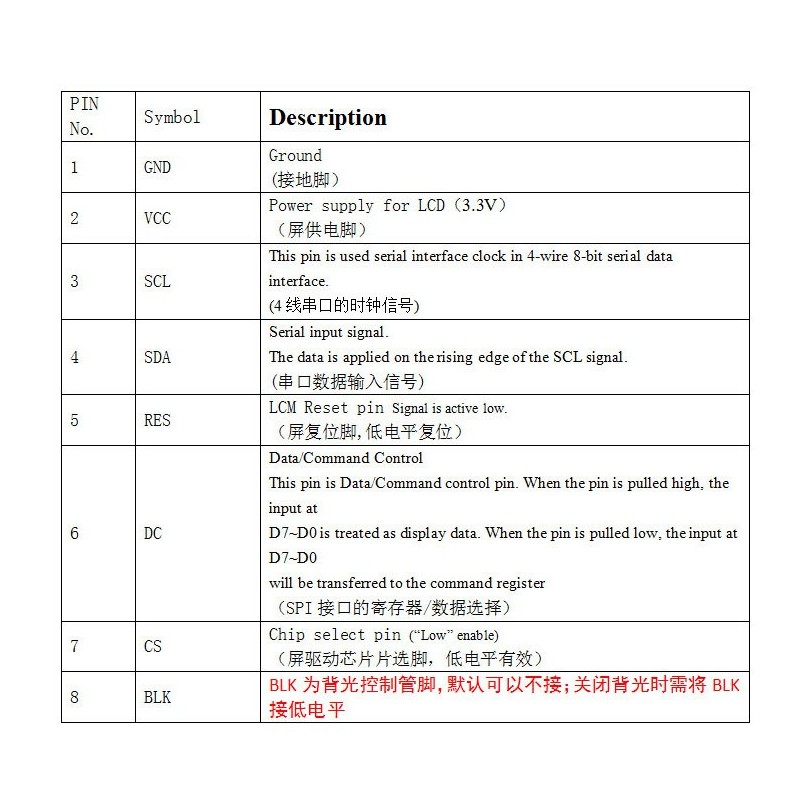

**پین 1: GND**
پین اتصال به زمین (Ground)
**پین 2: VCC**
پین تغذیه صفحهنمایش (ولتاژ 3.3V)
**پین 3: SCL**
سیگنال کلاک رابط سریال 4 سیمه (برای رابط سریال 8 بیتی)
**پین 4: SDA**
سیگنال ورودی داده سریال
داده در لبه بالارونده سیگنال SCL خوانده میشود.
**پین 5: RES**
پین ریست ماژول LCD (فعال در سطح LOW)
**پین 6: DC**
پین کنترل داده/دستور
- هنگامی که HIGH باشد: ورودی به عنوان داده نمایش تفسیر میشود
- هنگامی که LOW باشد: ورودی به ثبات دستور انتقال مییابد
(برای انتخاب ثبات/داده در رابط SPI)
**پین 7: CS**
پین انتخاب تراشه (فعال در سطح LOW)
**پین 8: BLK**
پین کنترل نور پسزمینه
به طور پیشفرض میتواند متصل نشود. برای خاموش کردن نور پسزمینه باید به LOW متصل شود.
محتوای مربوط به مثال و document:
