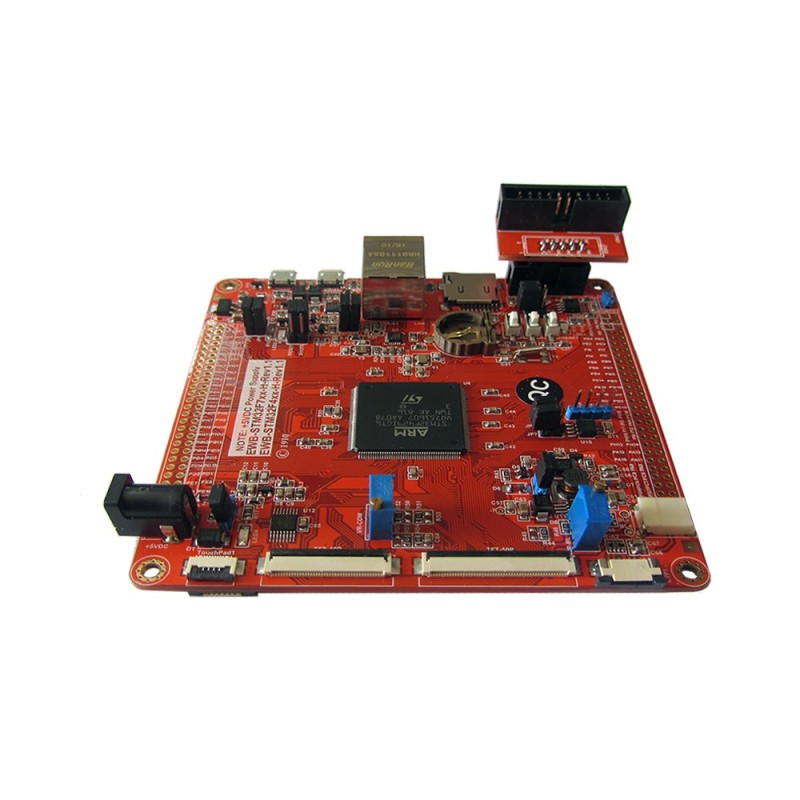

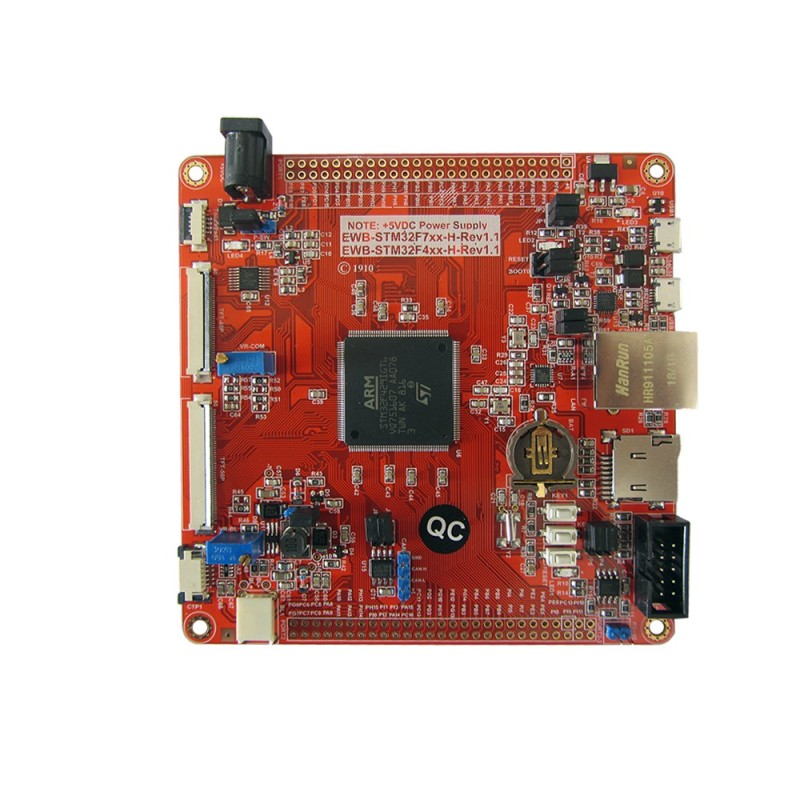

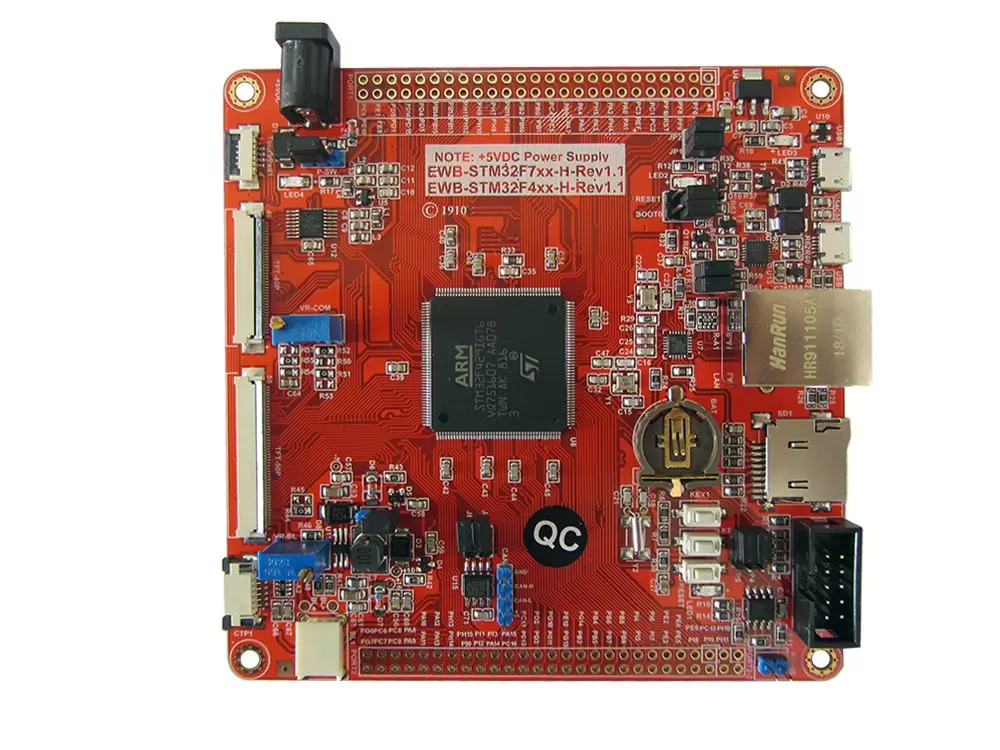

برد کاربردی و حرفه ای ewb stm32F767igt6 ساپورت السیدی 3.6 تا 10.1 اینچ- EWB-STM32F767-H- REV1.2

با خرید این محصول 21 امتیاز وفاداری. سبد شما در مجموع 21 امتیاز وفاداری که می تواند به کوپن تخفیف تبدیل شود به ارزش 210,000 ریال.


نظر و رتبه بندی مشتریان

1937000

محصول جدید

21,000,000 ریال

برد کاربردی  و حرفه ای - EWB-STM32F767-H- REV1.2

برد کاربردی و حرفه ای EWB-stm32f767-H- REV1.2:
-    این برد با هسته میکروکنترلر stm32f767 از خانواده Cortex-m7 با سرعت 216 مگاهرتز و 1024 کیلو فلش و 512 کیلو بایت RAM است.
-    مهم ترین مزیت این میکرو، قابلیت اتصال نند فلش و RAM خارجی و السیدی کنترلر داخلی است.

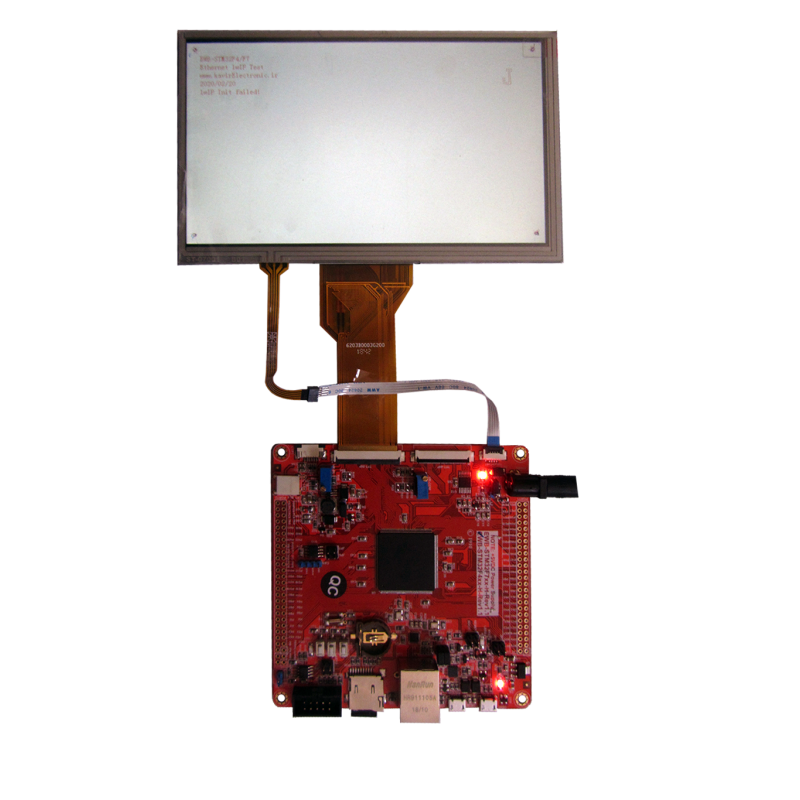

-    این میکرو بهترین گزینه برای کار با السیدی های رنگی از سایز 3.6 اینچ تا 10.1 اینچ است.
-    سرعت رفرش صفحه بسیار بالا است.
-    بهترین گزینه برای ساختHMI  های صنعتی و انجام پروژه های صنعتی است.
-    قیمت مناسب آیسی میکرو و سرعت بسیار بالا گزینه مناسب برای تولید می باشد.

کیفیت PCB بسیار بالا و قطعات استفاده شده در برد همگی 100 درصد اورجینال می باشند.

توجه:

1.این برد توسط طراح  شرکت کویرالکترونیک طراحی شده و مراقب سوء استفاده کنندگان این بخش باشید

2.این برد السیدی های 40 پین به صورت مستقیم و 50 پین (مستقیم)از سایز 3.6 تا 10.1 اینچ و ال ای دی 10.1 اینچ به همراه تاچ را ساپورت میکندو مدار بهینه و کم مصرف نسبت به بردهای مشابه(جدید)

3.. تمامی بخش های برد اعم از ethernet,microsd,lcd40-50pin,can,.... همگی بخوبی تست و کار میکنند

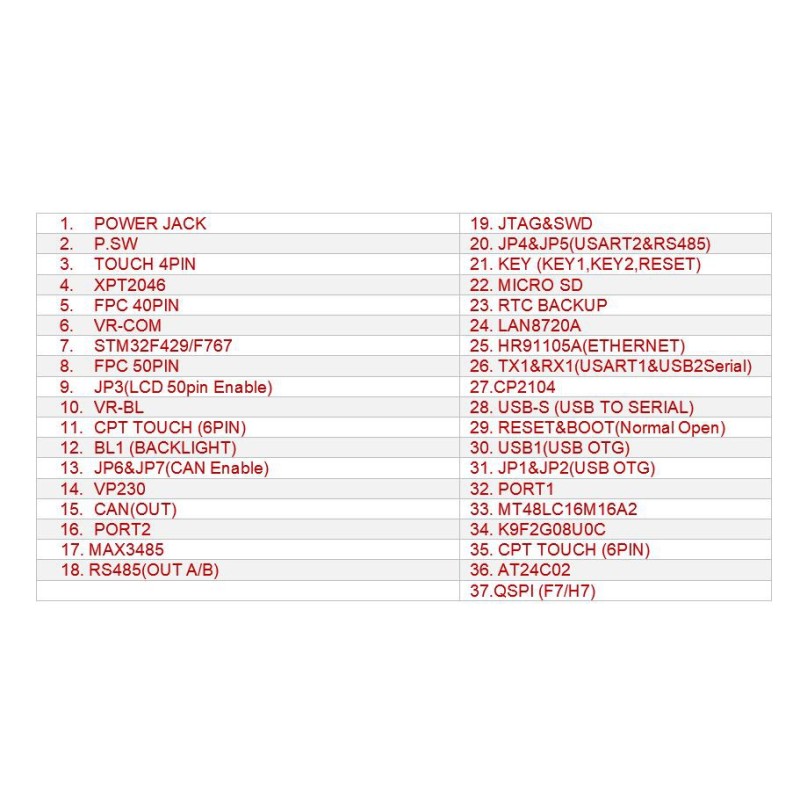

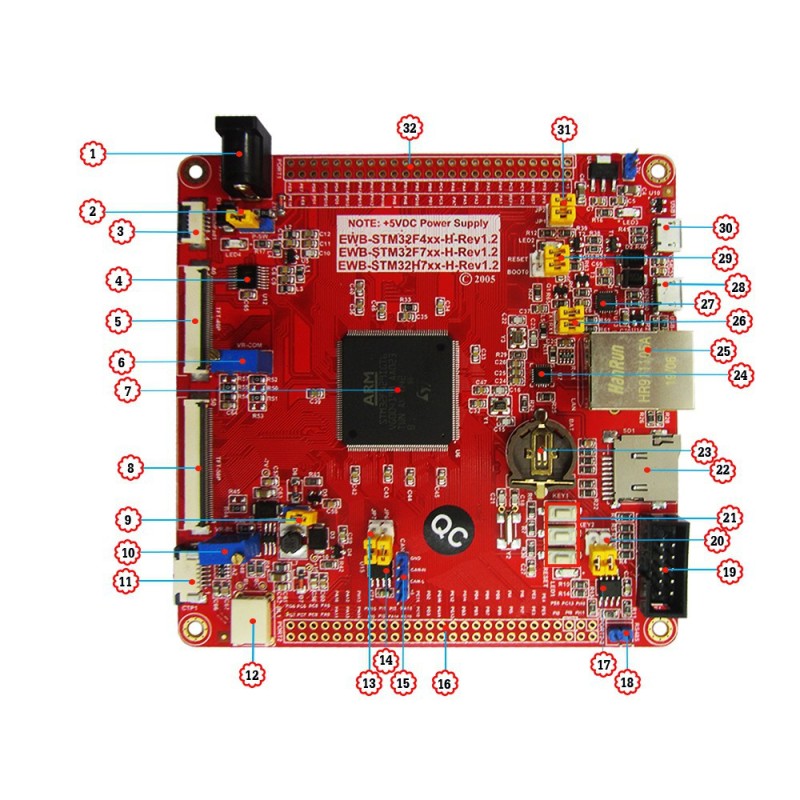

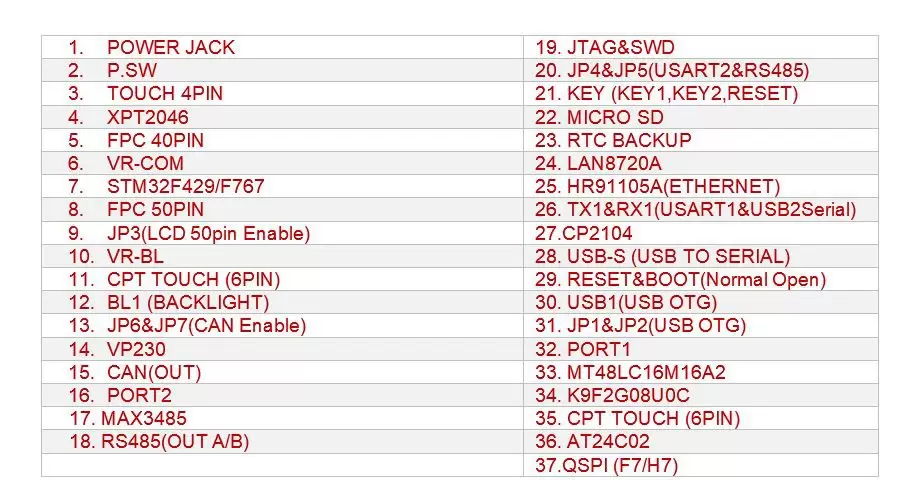

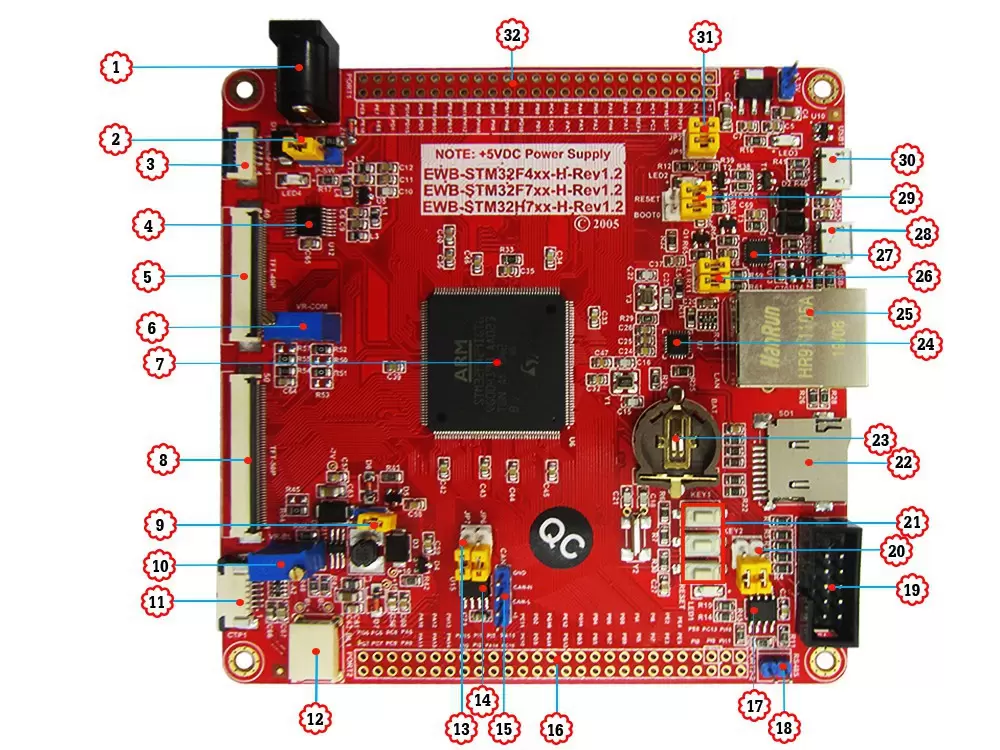

مشخصات برد:

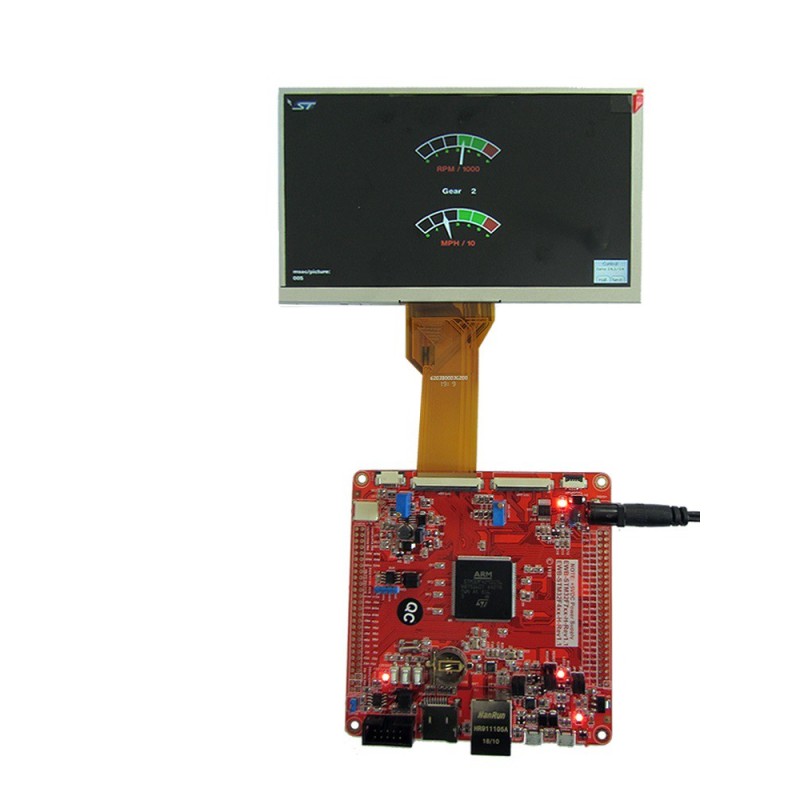

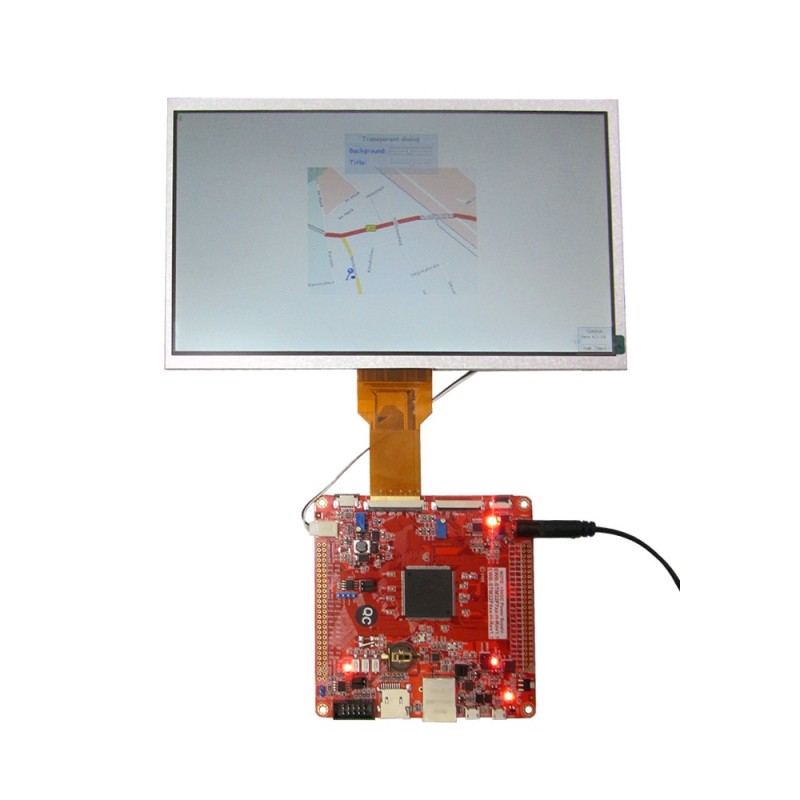

  • قابلیت اتصال LCD های رنگی 7 ,8 ,9 ,10.1 اینچ (ساپورت السیدی های 50پین TTL )

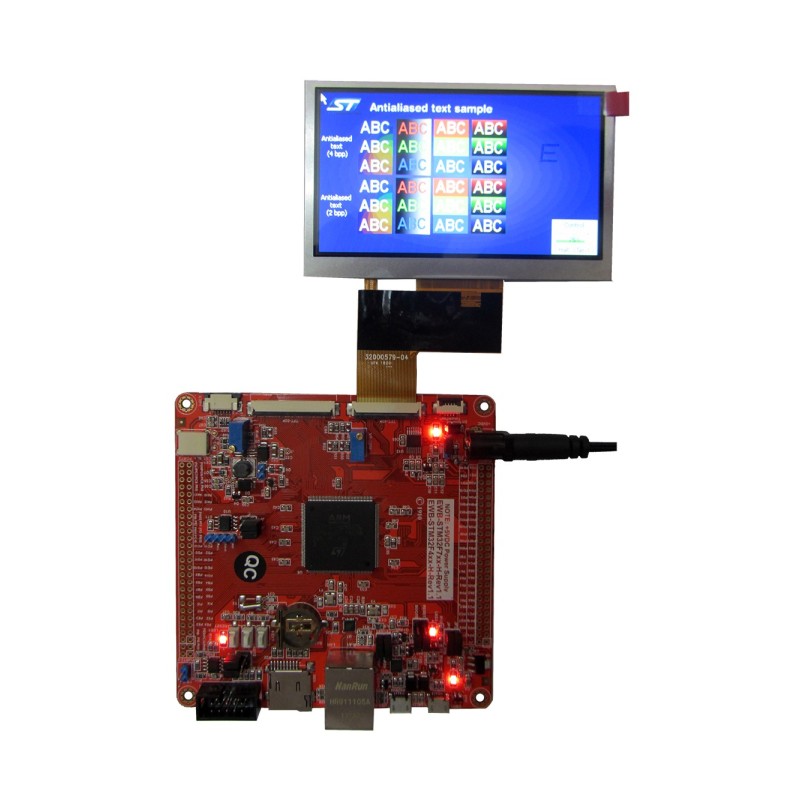

  • قابلیت اتصال LCD های رنگی4.3 و5.0 اینچ (ساپورت السیدی های 40پین TTL )
  • ساپورت تاچ مقاومتی 4 پین
  • کانکتور 6  پین استاندارد تاچ خازنی با پروتکل I2C (سوکت 1mm مناسب تاچ های سری FT )
  • میکرو اس دی Micro sd
  • مدار بک لایت بهینه شده با کنترل و دقت بسیار بالا برای حصول بهترین کیفیت نمایش
  • قابلیت پروگرام و ایرز میکرو با فلش لودر در حالتی که میکرو قفل و.. شود
  • آیسی تاچ کنترلر xpt2046

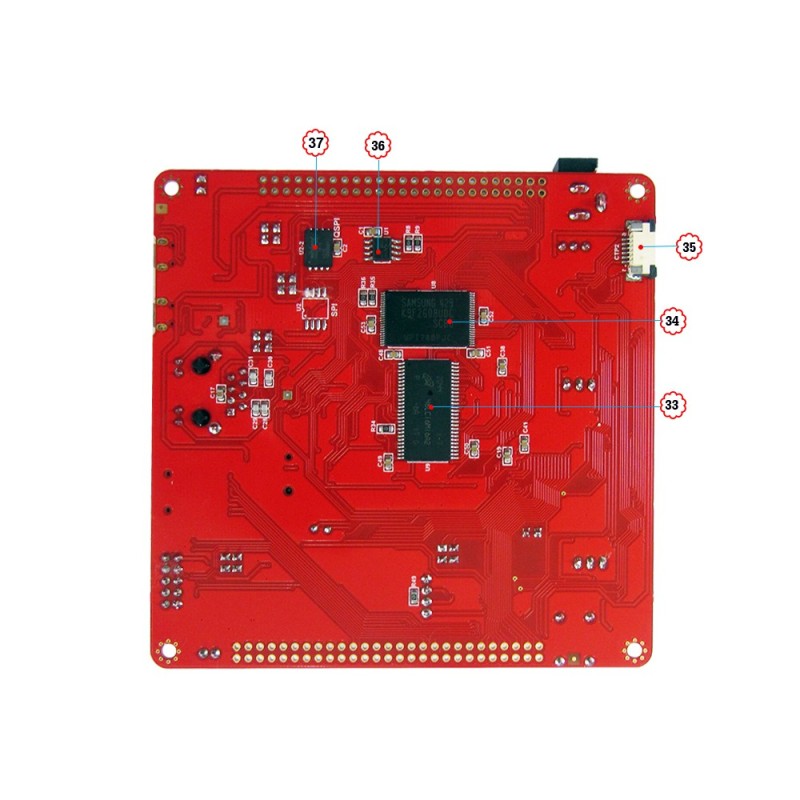

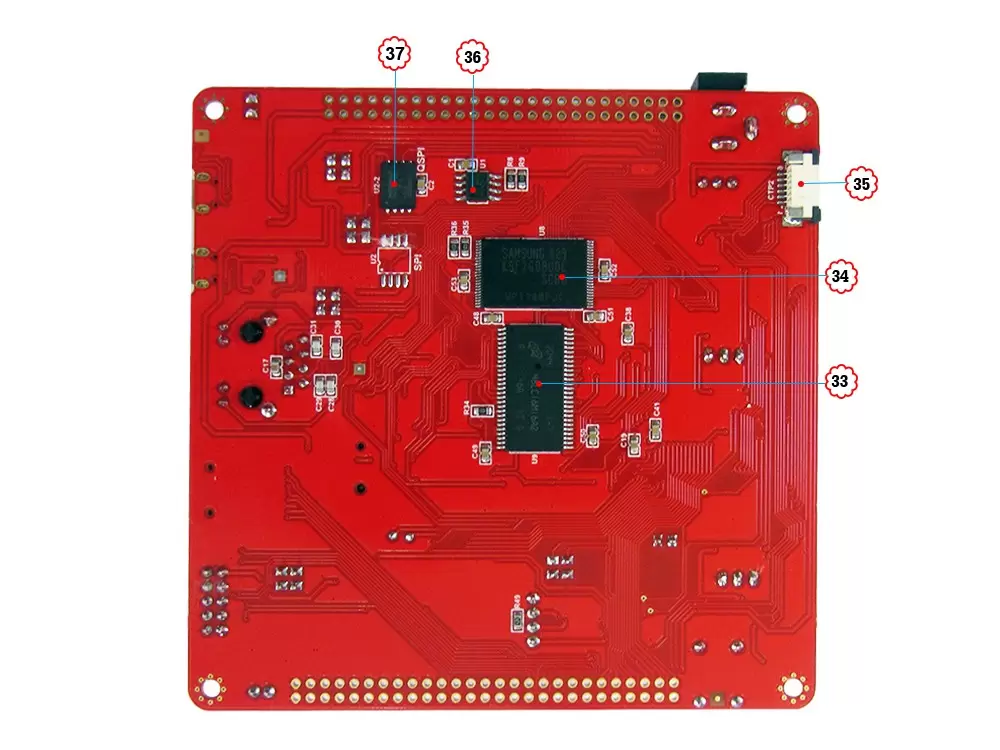

  • K9F2G08U0CNAND Flash 256MB

  •  SDRAM 32MB 16Bit استفاده از رم  بسیار با کیفیت 100%  اورجینال MT48LC16M16A2P
  • آیسی QSPI

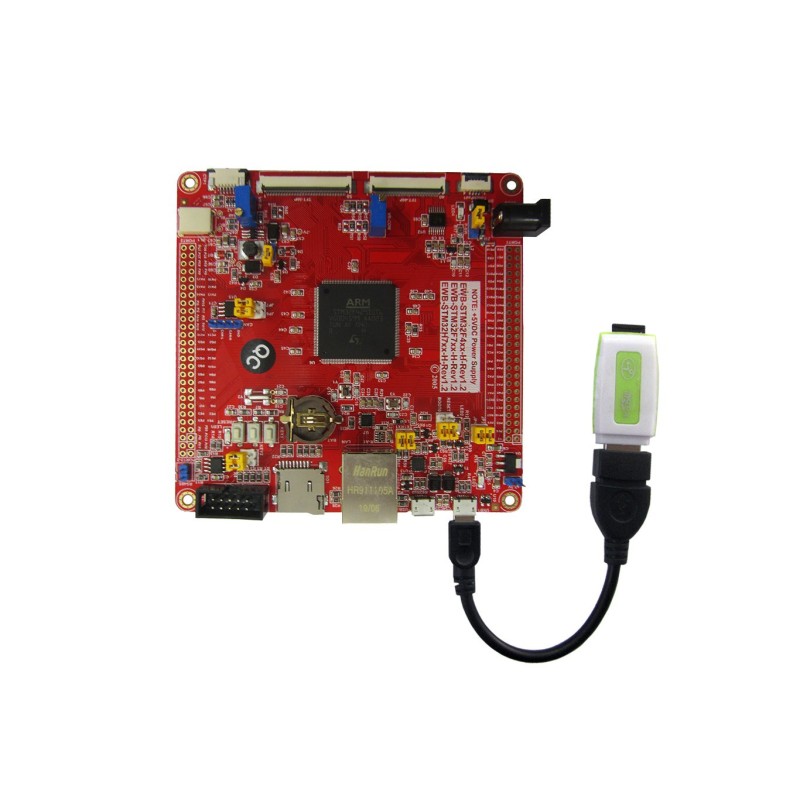

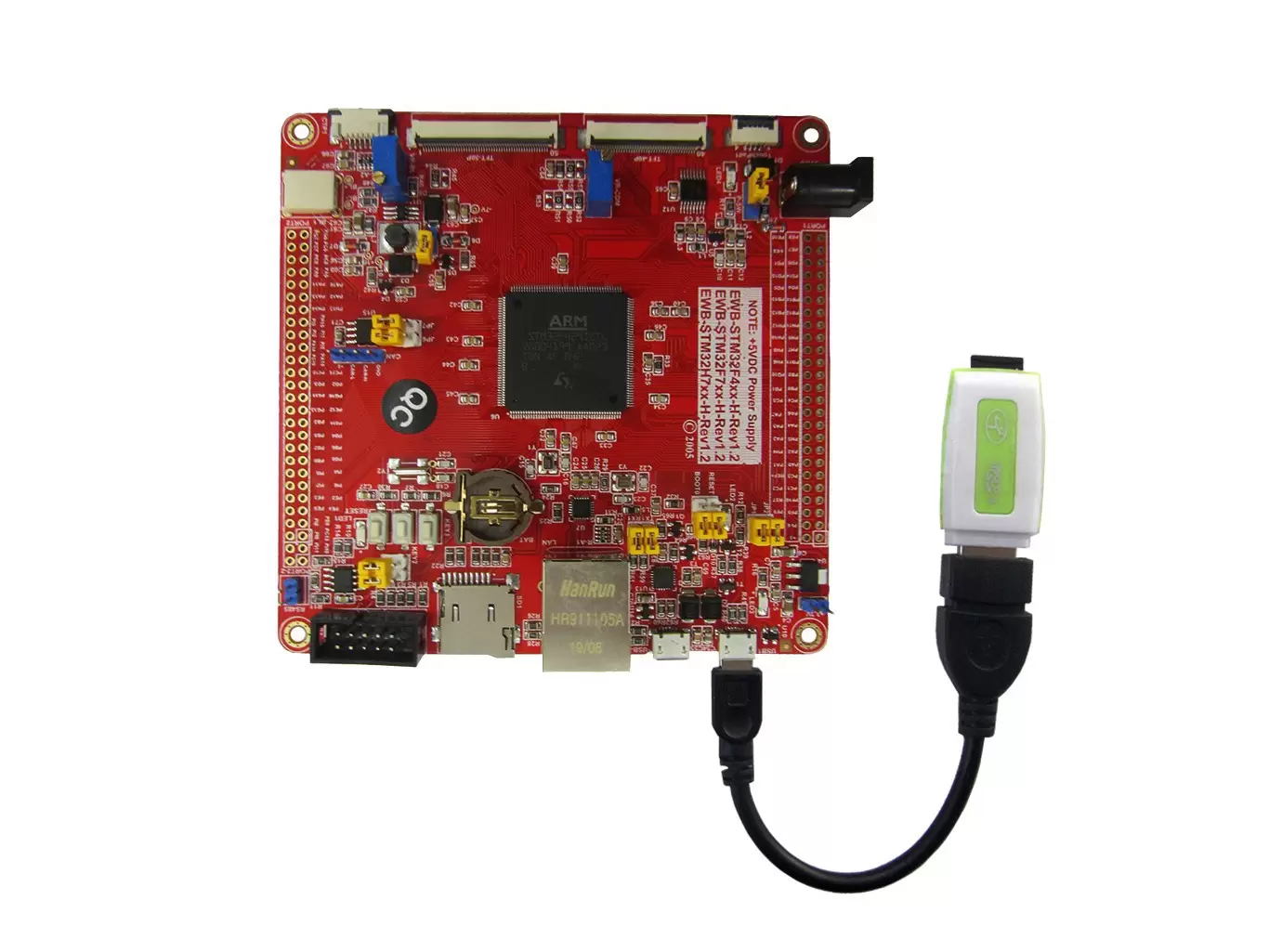

  • USB HOST
  • USB Device
  • USB To UART برای دیباگ و پروگرام کردن میکرو
  • JTAG 10Pin -به همراه تبدیل 10 به 20 پین استاندارد(قابلیت اتصال به J LINK, ulink وst-link...)
  • ارتباط CAN
  • ارتباط RS485
  • شبکه 10/100Mb
  • ارتباط I2C با AT24C02
  • RTC BACKUP
  • USER KEY
  • USER LED
  • اضافه شدن ولتاژ رفرنس 3.3 بسیار دقیق REF3033

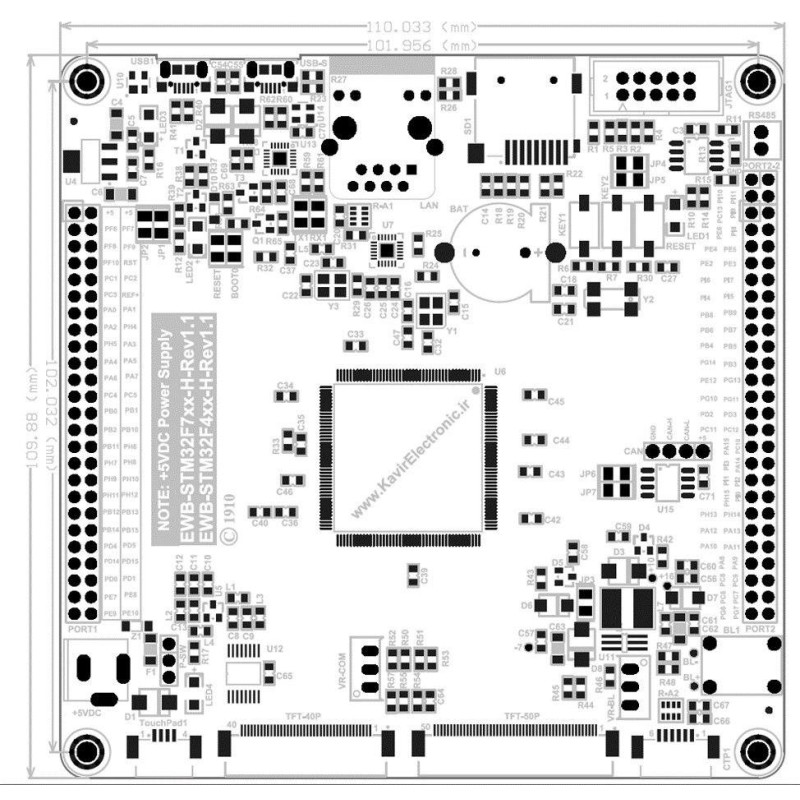

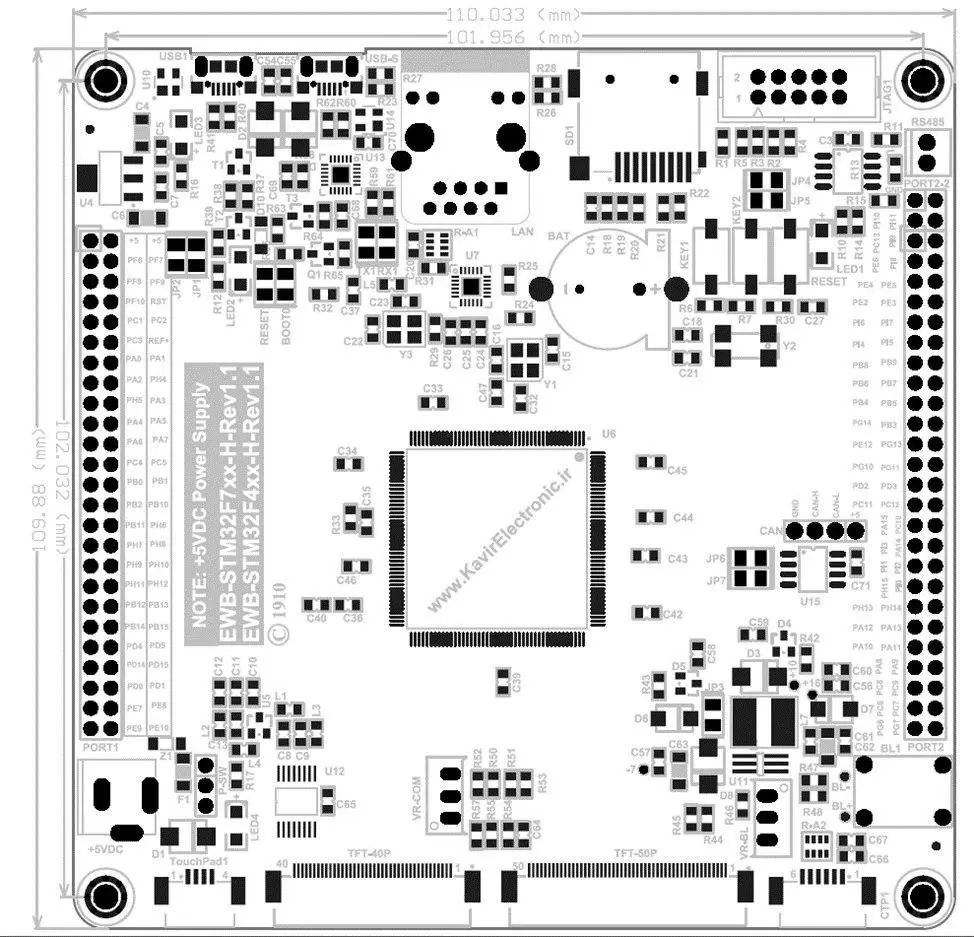

  • size:110*110mm

محتویات محصول:

  • برد کاربردی و حرفه ای EWB-STM32f767
  • DVD شامل سورس ها شماتیک و همه نرم افزارهای مورد نیاز

 لیست مثالها:

[01]EWB-STM32f767 LED
[02]EWB-STM32f767 Key Input
[03]EWB-STM32f767 USART
[04]EWB-STM32f767  Window watchdog
[05]EWB-STM32f767 PWM output
[06]EWB-STM32f767 Timer interrupt
[07]EWB-STM32F767 RTC
[08]EWB-STM32f767 IIC(AT24C02)
[09]EWB-STM32f767 RS485
[10]EWB-STM32f767 CAN
[11]EWB-STM32f767 DMA
[12]EWB-STM32f767 SD Card
[13]EWB-STM32f767 NAND FLASH
[14]EWB-STM32f767 SDRAM
[15]EWB-STM32F767 QSPI
[16]EWB-STM32F767 FLASH simulated EEPROM
[17]EWB-STM32F767 ADC
[18]EWB-STM32F767 External interruption
[19]EWB-STM32F767 Network Communication Experiment(WebServer)
[20]EWB-STM32F767 STemWin  RST TOUCH 4.3-5.0 inch 480x272
[21]EWB-STM32F767 STemWin  RST TOUCH 7.0-9.0 inch 800x480
[22]EWB-STM32F767 STemWin  RST TOUCH 10.1 inch 1024x600
[23]EWB-STM32F767 LTDC LCD 4.3-5.0 inch (RGB screen)-480x272
[24]EWB-STM32F767 LTDC LCD 7.0 -9.0 inch (RGB screen)- 800x480
[25]EWB-STM32F767 LTDC LCD 10.1 inch (RGB screen) - 1024x600

نظرات

ثبت نام مورد نیاز نمی باشد!

10 سوال(ها) پاسخ داده خواهد شد

اگر سوال و یا نظری دارید مطرح نمائید

(اختیاری)
*(برای دریافت پاسخ مورد نیاز می باشد)
  • ارسال شده توسط محمد
    در 27/06/1400
    سلام وقت بخیر برای اتصال تاچ خازنی FT5316 مشکلی که هست پورت I2C در این بورد اشتباه به میکرو اتصال داره و در برنامه نمیشه سخت افزاری فعال کرد و به مشکل میخوره لطفا راه نمایی کنید یا یک مثال بگذارید ممنون پاسخ:
    سلام بصورت نرم افزاری میتوان استفاده کرد و قابل شبیه سازی هست میتوانید تلگرام پیام بدین مثال بردهای مشابه رو براتون بفرستیم @kavirsupport
  • ارسال شده توسط یک مهمان
    در 15/11/1399
    سلام. این برد کدام ال سیدی 10 اینچ رو ساپورت میکنه؟ جهت راه اندازی با touchgfx پاسخ:
    سلام این برد السیدی 1024*600 رو ساپورت میکند
  • ارسال شده توسط محسن
    در 05/10/1399
    سلام بردش چند لایه هست؟ ممنون پاسخ:
    سلام دولایه
  • ارسال شده توسط محسن
    در 04/10/1399
    سلام این برد ال سی دی با رزولوشن 1280*800 پشتیبانی میکنه؟در کل ماکزیمم رزولوشن چقدر میتونه پشتیبانی کند؟ پاسخ:
    سلام حداکثر 1024*768 میباشد
  • ارسال شده توسط علی دهقانی
    در 29/09/1399
    سلام. من این بورد رو خریدم و ال‌سی‌دی ۵ اینچ بهش وصل کردم و مثال emwin رو روش آوردم بالا. ال‌سی‌دی به طور پیوسته خاموش‌روشن میشه و ال‌ای‌دی‌های بورد هم همراه باهاش نورشون کم و زیاد میشه. به نظرتون مشکل چیه؟ پاسخ:
    سلام در تلگرام پاسخ داده شد همون مولتی ترن 10 اهم برای بک لایت اگر هست به 100 اهم تغییر بدین (تعویض کنید)
  • ارسال شده توسط علی دهقانی
    در 15/09/1399
    سلام. ببخشید تغذیه ورودی این بورد چند ولته؟ پاسخ:
    سلام 5 ولت
  • ارسال شده توسط یک مهمان
    در 12/09/1399
    سلام مثال های این برد با نزم افزار cubemx و keil هستش.؟ پاسخ:
    سلام با کیل
  • ارسال شده توسط یک مهمان
    در 07/09/1399
    سلام . ببخشید میخواستم بدونم کامپایلر استفاده شده برای مثال ها چیه ؟ کیل ؟ ممنون پاسخ:
    سلام کیل
  • ارسال شده توسط یک مهمان
    در 26/08/1399
    سلام. ال سی دی 4.3 اینچ با کیفیت مناسب وقیمت مناسب و تاچ مناسب برای این برد رو لطفا معرفی کنید. تشکر پاسخ:
    سلام السیدی 4.3 با تاچ https://kavirelectronic.ir/eshop/tft-lcd-43-inch/1200060--inanbo-43inch-with-touch.html?search_query=1636&results=2&cate=
  • ارسال شده توسط مهدی
    در 15/08/1399
    سلام من قصد تهیه این برد رو دارم اگه ممکنه بفرمایید کدوم ال‌سی‌دی به همراه تاچ و ال سیدی و تاچ جداگانه برای راه اندازی touchgfx و احیانا emwin تو سایت برای این منظور مناسبه اندازه ۵ تا ۷ اینچ ممنون پاسخ:
    سلام تمام السیدی های 4.3 و5اینچ تا 10 اینچ مناسب هست ولی السیدی مناسب و روتین السیدی 7 اینچ https://kavirelectronic.ir/eshop/tft-lcd-70-inch/1200626--innolux-lcd-70-inch-at070tn94-100-new-original-.html?search_query=1404&results=2&cate=
محتوا فقط مخصوص خریداران می باشد. لطفا محصول را ثبت و پرداخت کنید محتوا اتوماتیک نمایش میدهد.

ورژن 1.0 : جهت تست

ورژن 1.1: نسخه اولیه (2020)

ورژن 1.2 (2021):

  • اصلاحیه در جمپر اتصال RS485
  • اصلاحیه در مولتی ترن بک لایت
  • اضافه شدن Spi Flash
