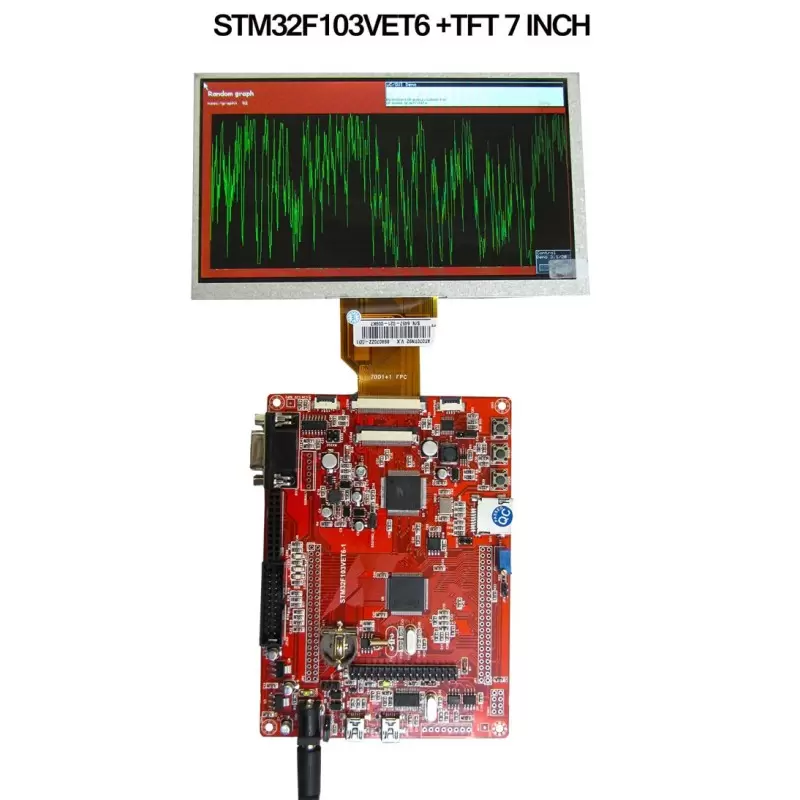

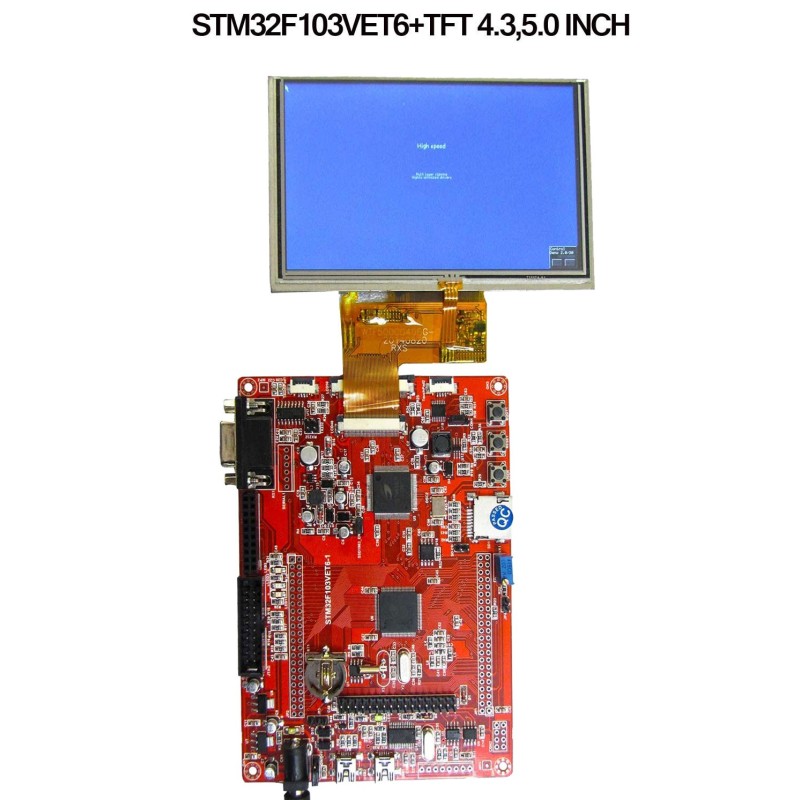

برد stm جدید با میکرو کنترلر stm32f103vet6 از خانواده cortex-m3 می باشد. این سری با سرعت 72 مگا هرتز می باشد که حافظه فلش 512 کیلو را ساپورت میکند

میکروهای Stm از جمله میکروهای کاملا صنعتی به شمار می آیندو تجربه ما و دیگران دوستان گواه همین قضیه می باشد.

توجه داشته باشید که این محصول فقط شامل برد می باشد ودر صورت نیاز به السیدی باید جداگانه تهیه شود.

امکانات و قابلیت های برد:

1. آیسی درایور ssd1963 جهت راه اندازی السیدی های رنگی 3.6 اینچ تا 9.0 اینچ
2. کانکتور السیدی 40 پین جهت راه اندازی السیدی های 3.6 نت 5.0 اینچ

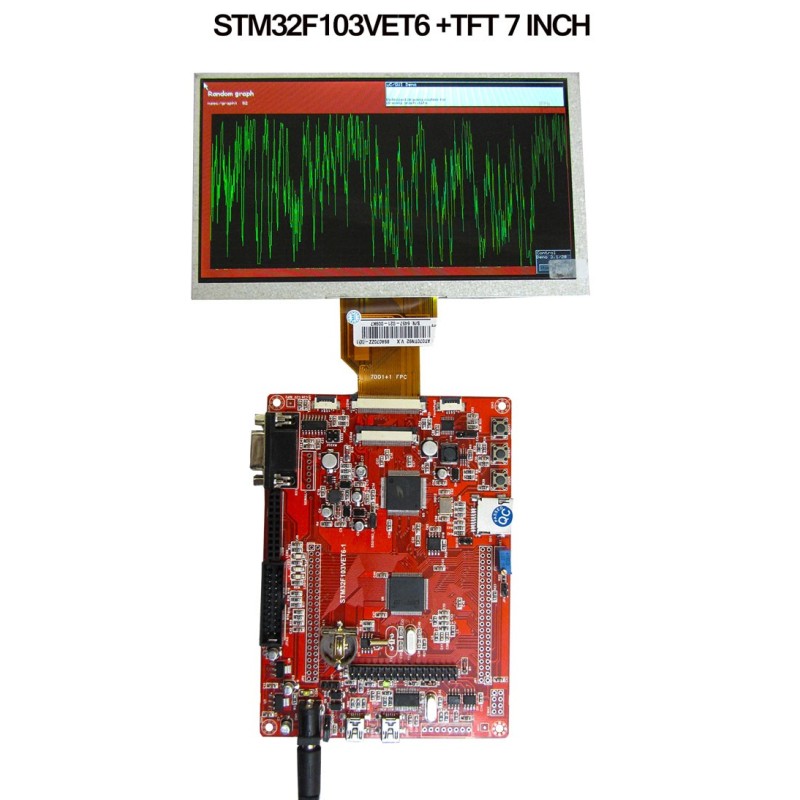

3. کانکتور 50 پین السیدی ساپورت السیدی های 7 و 9 اینچ و...
4. دو عدد کانکتور تاچ 4 پین(جهت استفاده تاچ های فلت رات و چپ)
5. کانکتور دوربین  ov7670 (جهت خرید دوربین کلیک نمائید)
6. پورت JTAG استاندارد 20 پین
7. کانکتور پورت سریال
8. usb device
9. استفاده از مبدل usb2 serial جهت پروگرام واستفاده در بخش دیباگ
10.  can
11. rs485

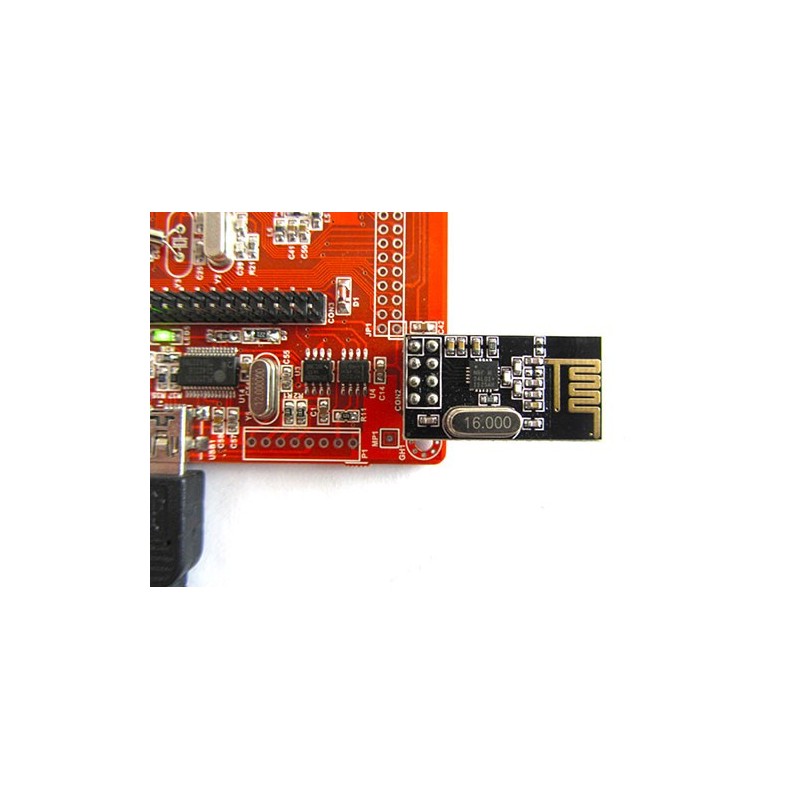

12.  اتصال nrf24l01
13. Micro sd
14. آیسی درایور تاچ xpt2046
15. سوکت باتری بک آپ
16. کلید یوزر و ریست
17. مولتی ترن متصل به ADC
18. EEPROM AT24C02
19. SPI FLASH AT45161D

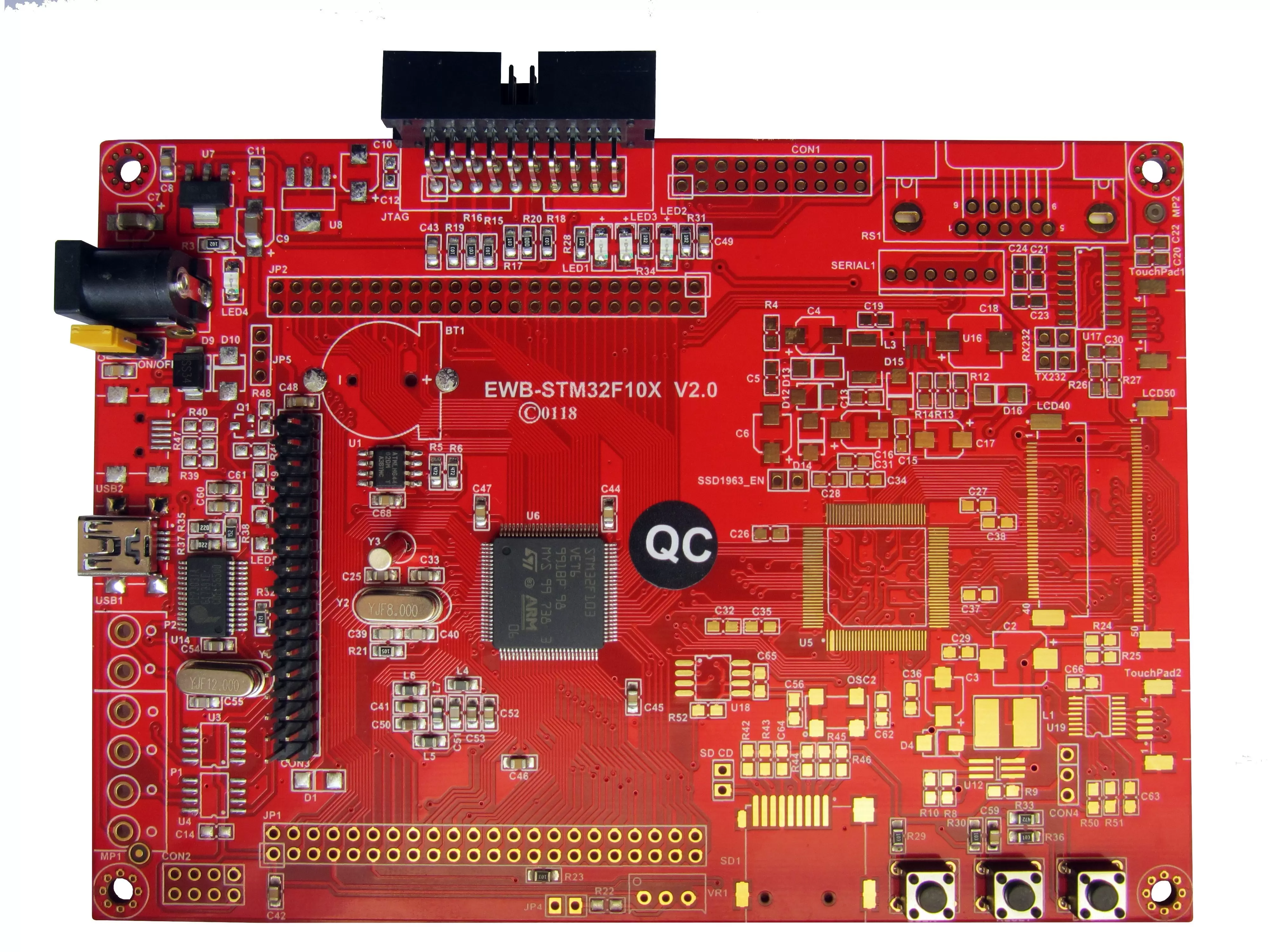

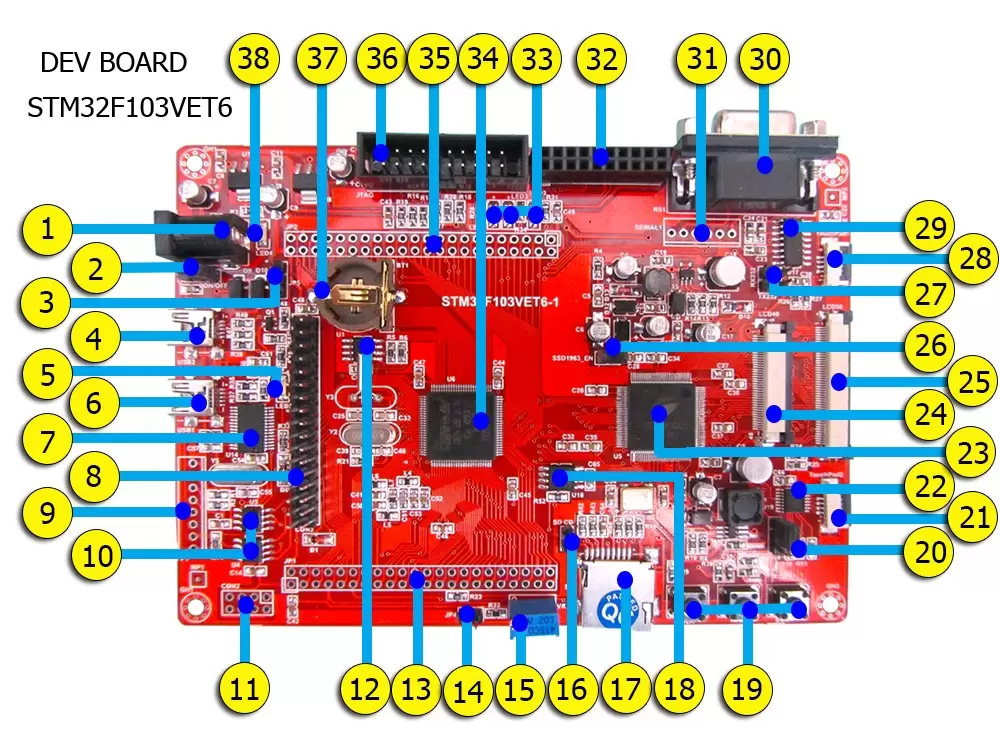

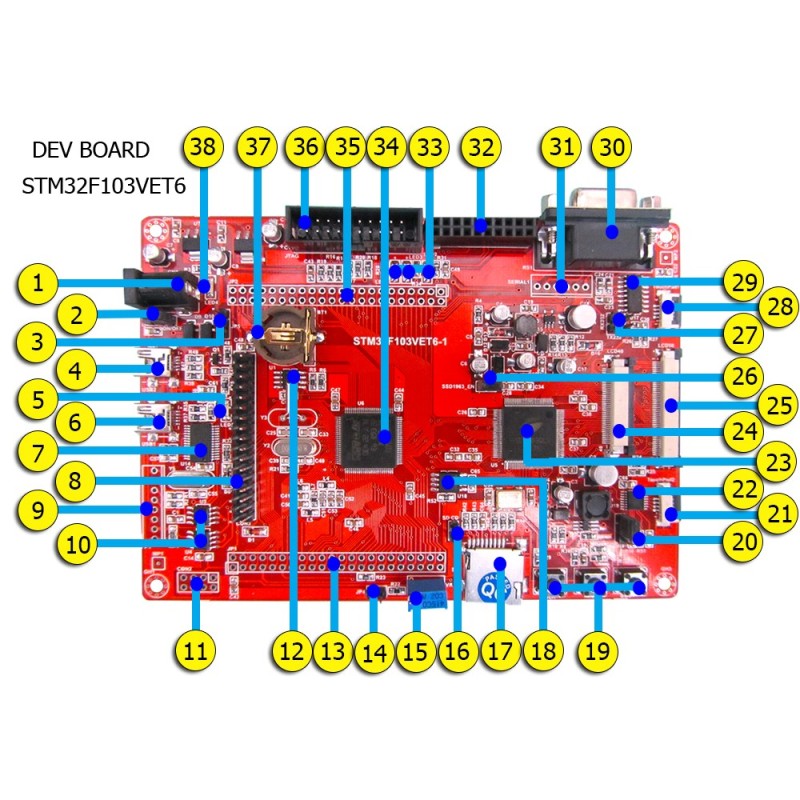

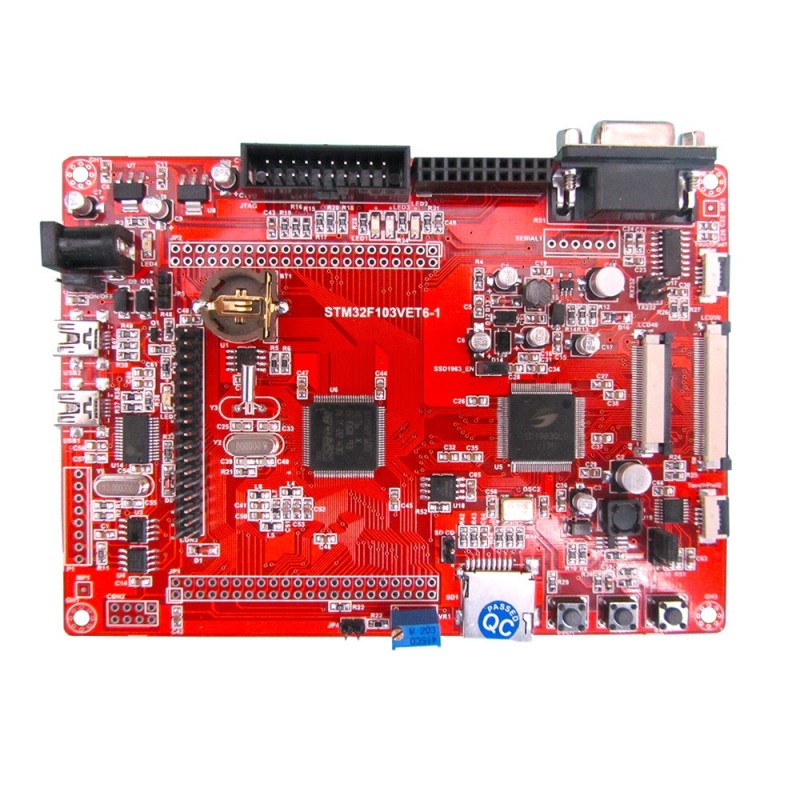

1.PowerJack(5.0 DC)
2.JP on/off
3.JP5(POWER MODE USB/POWER)
4.USB2( DEVICE)
5.LED5 (USB 2 POWER)
6.USB1(USB 2 SERIAL TO PL2303TA)
7.PL2303TA
8.CON3(TFT)
9.P1(CAN,RS485 OUTPUT)
10.U3,U4(U3 SP3485 U4 SN65HVD230
11.CON2(NRF24L01)
12.U1(AT24C02) EEPROM
13.JP1
14.JP4(ADC ENABLE)
15.VR1(POT)
16.SD_CD(SD CARD ENABLE)
17.SD1(SD CARD)
18.AT45161D(U18)
19.USER,RESET,BOOT1 KEY
20.CON4(PWM/3.3 BACK LIGHT ENABLE)
21.TOUCH PAD2
22.XPT2046(U19)
23.SSD1963(U5)
24.LCD40(FOR 3.6,4.3,5.0,...)
25.LCD50(FOR 7.0,9.0,10.1,...)
26.SSD1963_EN
27.RX232/TX232
28.TOUCH PAD1
29.MAX3232(U17)
30.RS1(COM PORT)
31.SERIAL1
32.CON1(CAMERA)
33.LED2,LED3,LED1
34.STM32F103VET6(U6)
35.JP2
36.JTAG
37.BT1
38.LED4(POWER LED)

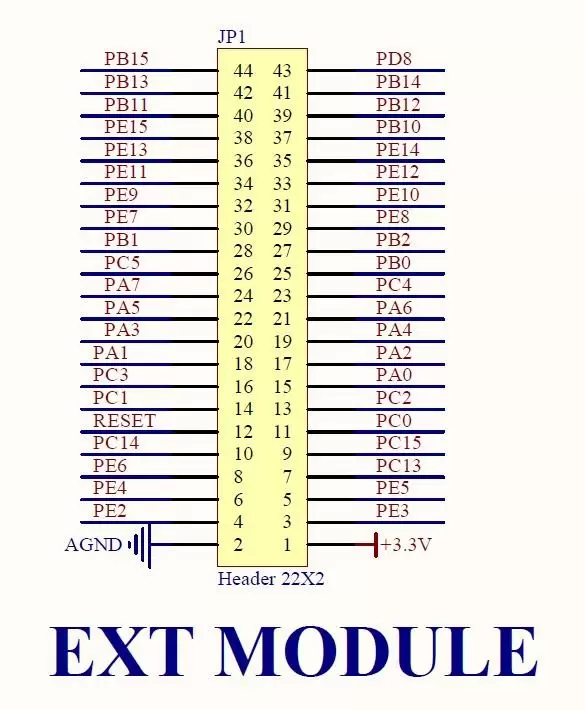

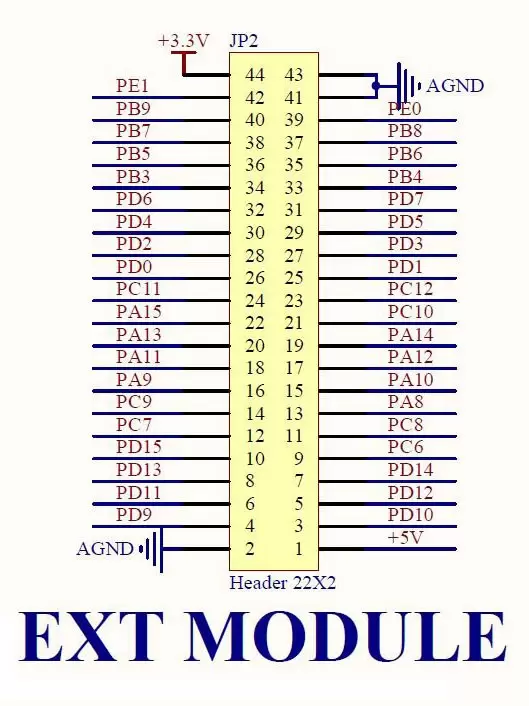

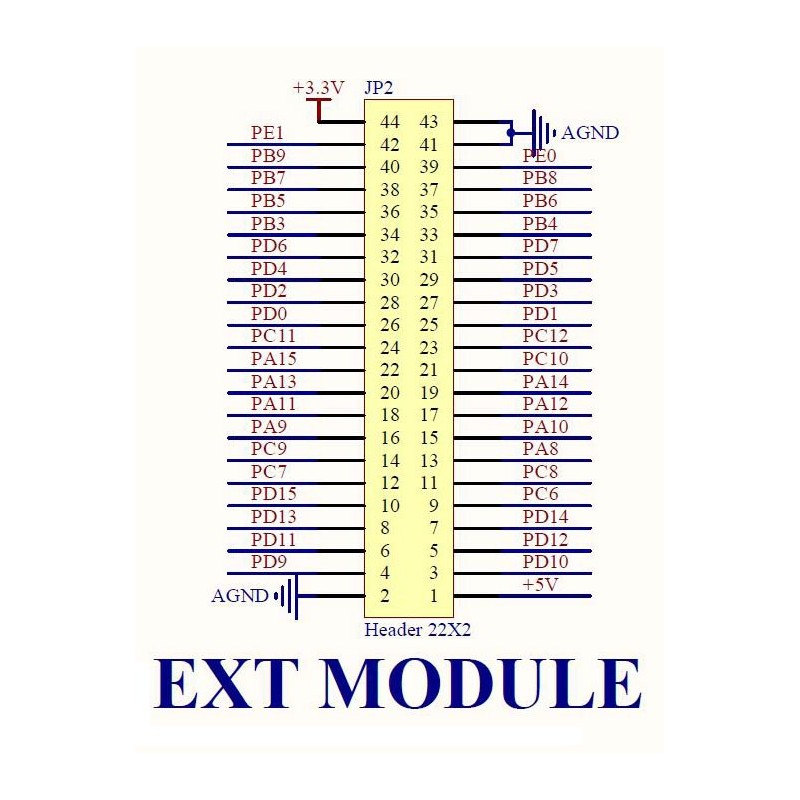

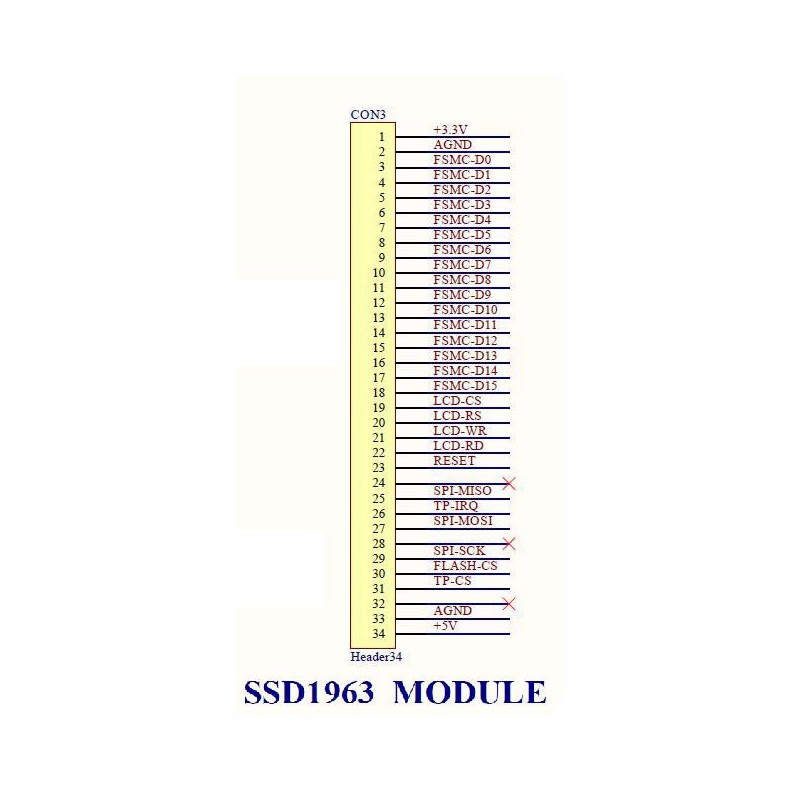

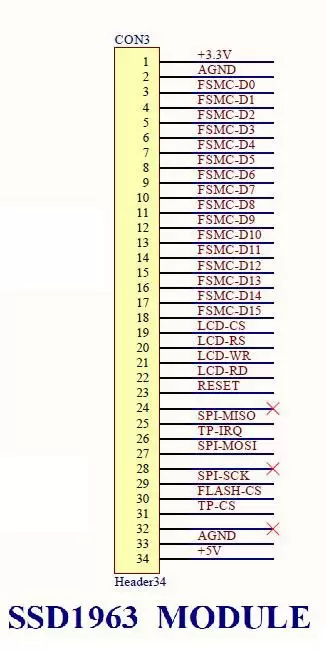

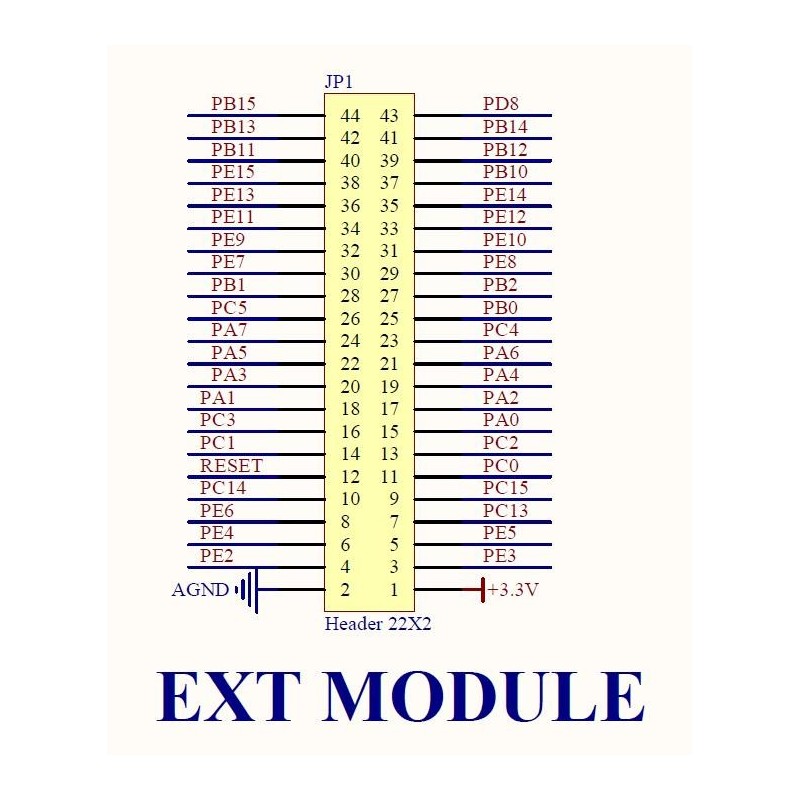

pin out:

Sample Code:

[01]stm32_LED_test
[02]stm32_Systick
[03]stm32_KEY_rocking
[04]stm32_key_interrupt
[05]stm32_USART_Poll
[06]stm32_USART_interrupt
[07]stm32_delay_timer
[08]stm32_LED control by pwm
[09]stm32_show char by lcd(tft 3.2 inch)
[10]stm32_MP3test_VS1003b(tft 3.2 inch)
[11]stm32_LCD_show_picture(tft 3.2 inch)
[12]stm32_Dma(tft 3.2 inch)
[13]stm32_ADC_Test_by_adjustable_resistor(tft 3.2 inch)_IN10_2
[14]stm32_Temperature sensor
[15]stm32_RTC_perpetual_calendar(tft 3.2 inch)
[16]stm32_I2C Flash_Read_Write_24l02
[17]stm32_SD_Test_SDIO_(tft 3.2 inchh)
[18]stm32_SD_Printf_filename_(tft 3.2 inch)
[19]stm32_SD_Digital_Photo_Frame(tft 3.2 inch)
[20]stm32_camera(tft 3.2 inch)
[21]Flash-SPI-AT45DB161
[22]stm32_TEST_TOUCH (tft 3.2 inch)
[23]stm32_USB_HID
[24]stm32_LCD_TEST(TFT 4.3inch)
[25]stm32_TOUCH_TEST(TFT 7inch)
[26]stm32_show_picture(TFT 7inch)
[27]stm32_lcd_test(TFT 7inch)
[28]stm32_show char(TFT 7inch)
[29]uCos+uCGUi+TFT 7inch-SSD1963
[30]stm32_NRF24L01
[31]stm32_CANTest_TFT 3.2inch
[32]stm32_UCOS+UGCUI TFT 3.2
[33]stm32_ENC28J60_test

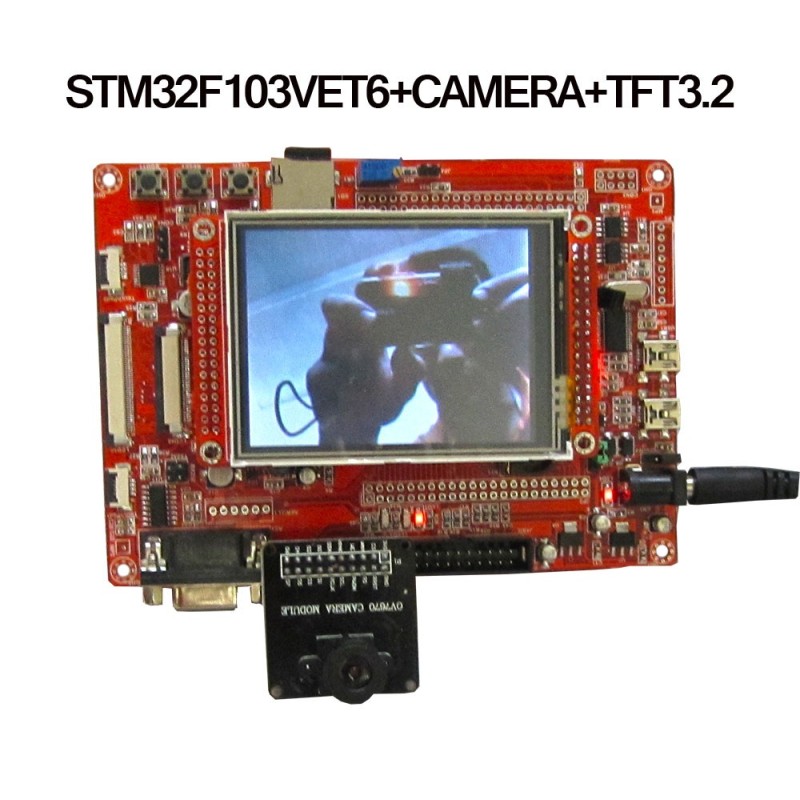

اتصال دوربین و تست آن

فیلم آموزش کاربردی زبان c در میکروکنترلرهای ARM

فیلم آموزش STM32F10x (مقدماتی و متوسط):

فیلم آموزش پیشرفته میکروکنترلر STM32F10x

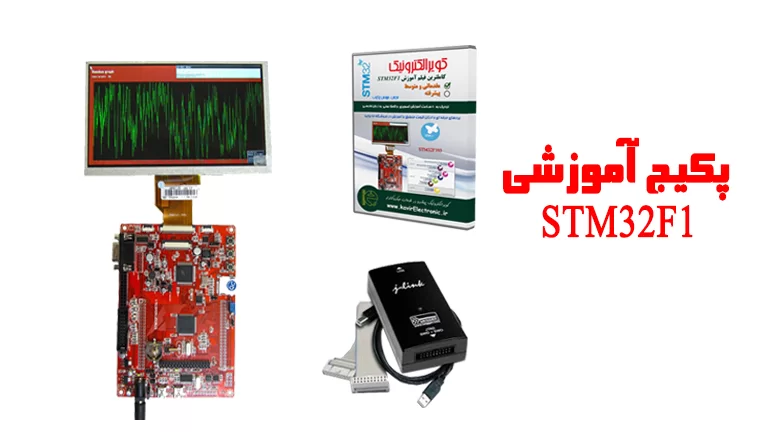

پکیج آموزشی stm32f1 کاملا کاربردی و تضمین شده
