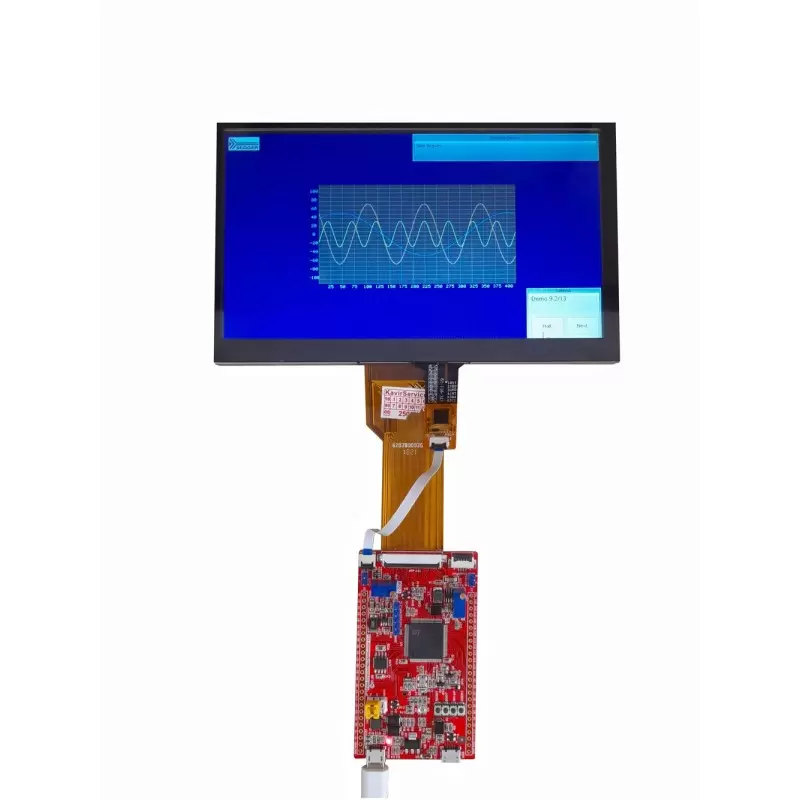

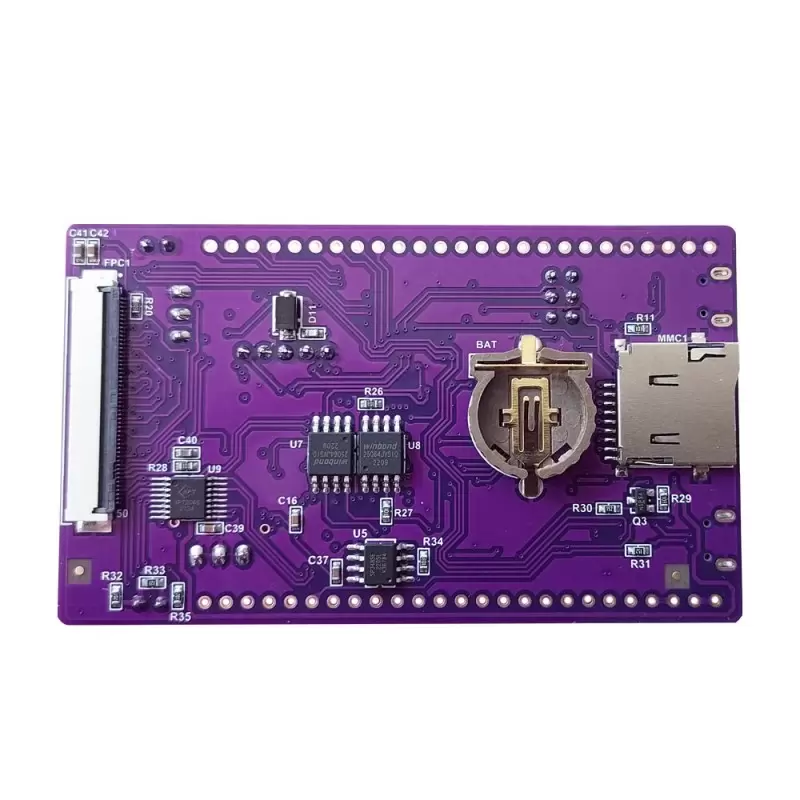

برد کاربردی و حرفه ای EWB-STM32H7B0 v4.0 (جدید) ساپورت السیدی های 40 و 50 پین

برد حرفه ای و کاربردی EWB-STM32H7B0 ارزان قیمت

ادامه مطلبنمایش کمتر
23,160,000 ریال بدون مالیات
کد QR را برای باز کردن این صفحه بر روی تلفن همراه خود اسکن کنید.
مرجع:
1049000
اضافه به مقایسه0
افزودن به علاقه‌مندی‌ها
محصولات پیشنهادی
توضیحات

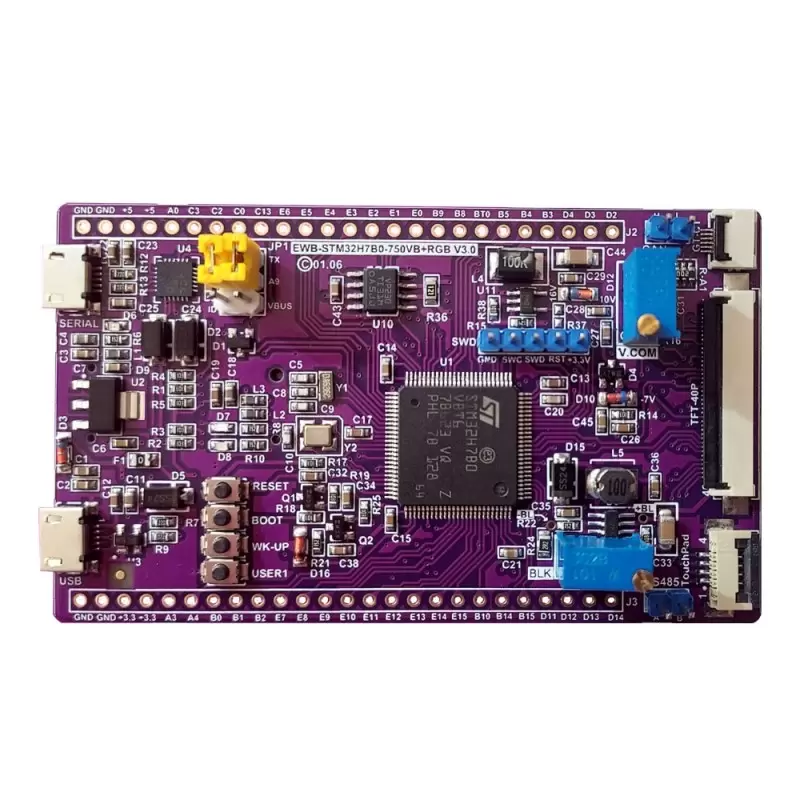

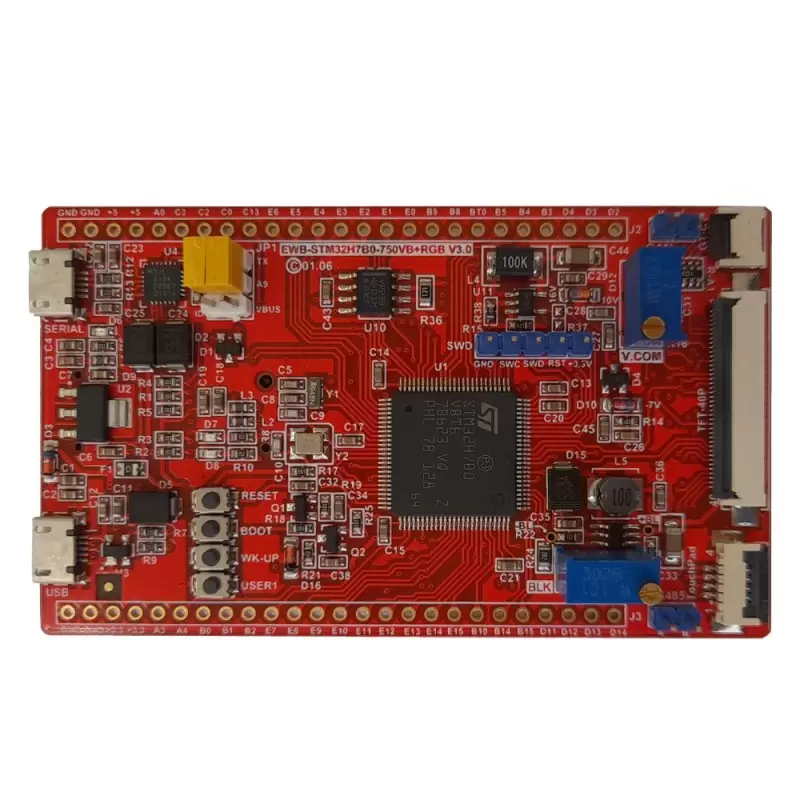

برد جدید و کاربردی EWB-STM32H7B0 :
توجه: نسخه کنونی ورژن 4 می باشد و با نسخه 3 قبلی منطبق و تغییر مداری داده نشده است.

این برد طراحی کویرالکترونیک بوده در 4 لایه طراحی شده و با کیفیت بسیار بالا از خارج کشور تولید شده و قطعات همگی 100 در صد اورجینال و کیفیت بسیار بالا و مونتاژ هم مثل همیشه در داخل انجام شده است.

این برد با هسته میکروکنترلر stm32h7b0vbt6 و سری cortex-m7 می باشد بافرکانس کاری 280 مگاهرتز و 128 کیلو بابت حافظه فلش و 1.4 مگابابت رم داخلی

مهمترین مزیت های این میکروکنترلر رم داخلی نسبتا مناسب و السیدی کنترلر داخلی می باشد.

در حال حاظر بهترین و ارزان ترین میکروکنترلر موجود برای راه اندازی السیدی های RGB می باشد که تا رزولیشین 800در 480می توانید استفاده کنید.

یکی دیگر از مزیت های آن ساپورت حافظه خارجی می باشد بدین صورت که با استفاده از پروتکل QSPI و آیسی W25q64 تا 8 مگا بابت حافظه به حافظه فلش می توان اضافه نمود . شما در صورت نیاز می توانید از w25q256 استفاده کنید و تا 32 مگابات حافظه فلش را ارتقاء دهید.

این برد از لحاظ سیستم عامل های گرافیکی مثل TouchGfx, LVGL,Ewmin کاملا پورت شده و در دسترس شما می باشد.و نمونه مثالهای تست شده آن می توانید در ادامه مشاهده نمائید.

همچنین فیلم های کار با برد در اختیار شما قرار میگیرد.

فایلهای FLM  Stldr نیز همراه مثالها قابل دانلود می باشد.

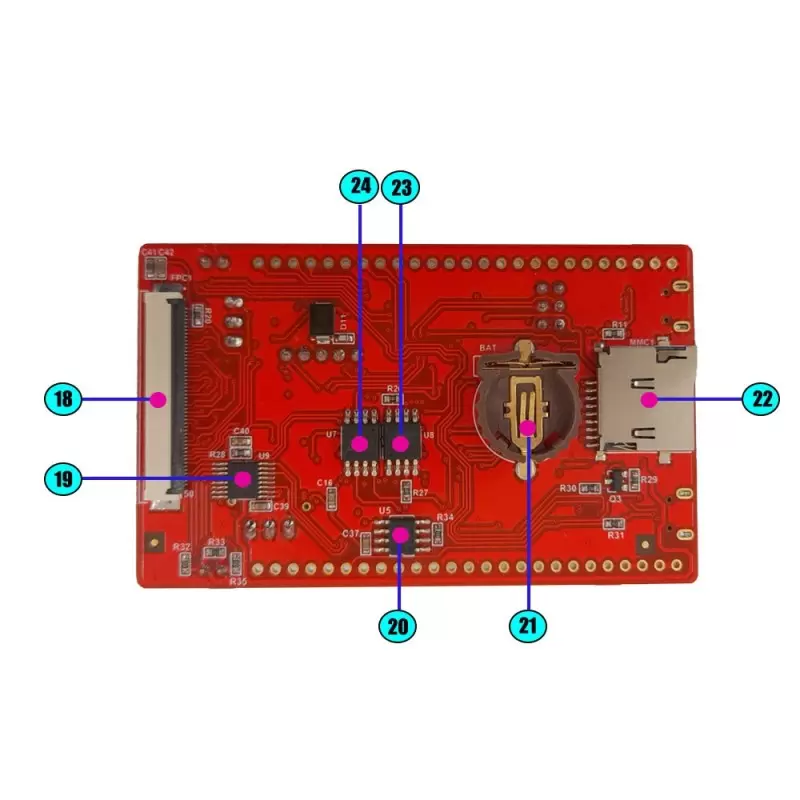

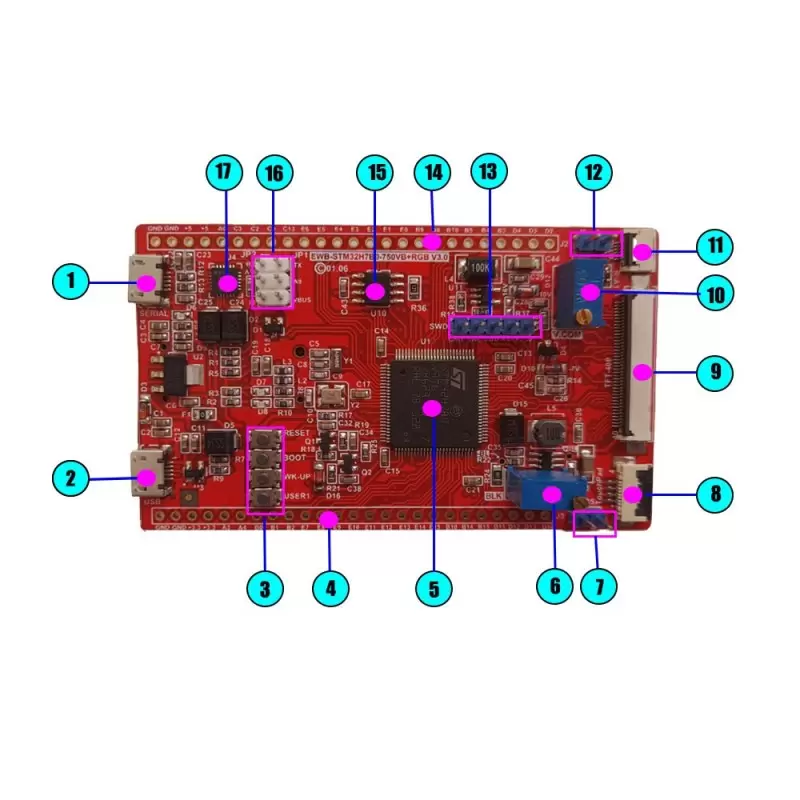

امکانات برد :

  • ساپورت السیدی های 40 پین و 50 پین
  • ساپورت تاچ خازنی (مثالها با Gt911 می باشد)
  • ساپورت تاچ مقاومتی 4 پین
  • مدار بک لایت جدید و بهینه شده
  • Usb OTG
  • USB2Serial
  • Can
  • Rs485
  • QuadSpi(W25q64)
  • Spi Flash(w25q64)
  • MMc/SD
  • ورژن 1 [06-10-1400]
    ورژن اولیه
    ورژن 2 [28-11-1400]
    -اضافه شدن CAN
    -اضافه شدن آیسی RS485
    ورژن 3 [06-11-1401]
    -اصلاح مدار بک لایت و ولتاژ های خاص السیدی های 50 پین(تفکیک دو مدار از هم و بهبود عملکرد)
    - اصلاح بخش VCOM

    ورژن 3 پلاس [28-08-1402]
    آخرین نسخه فعلی و صرفا رنگ چاپ از قرمز به بنفش تغییر پیدا کرده است و هیچ گونه تغییر دیگری در مدار داده نشده است.

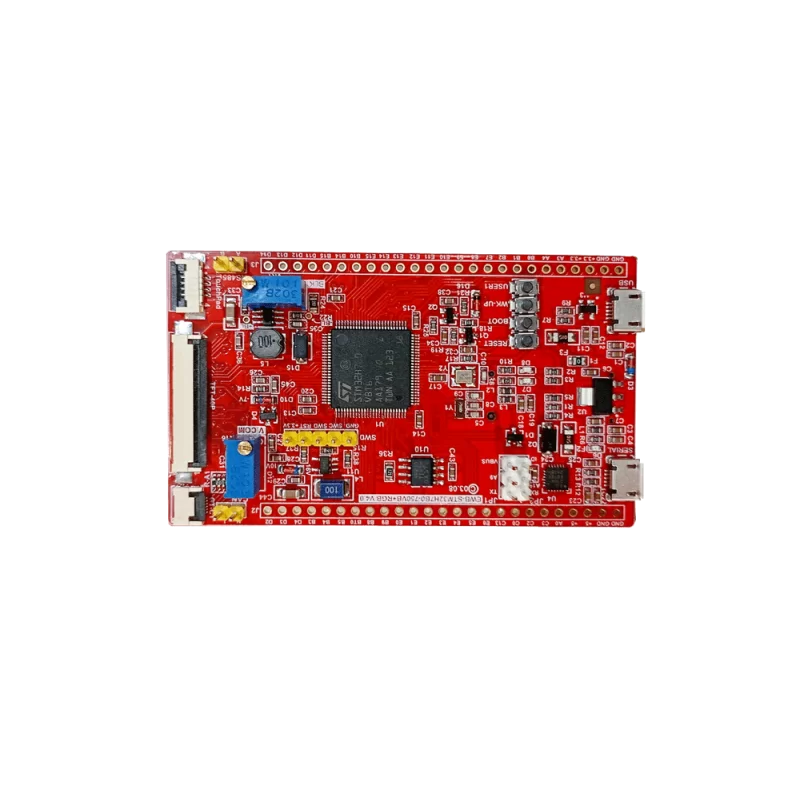

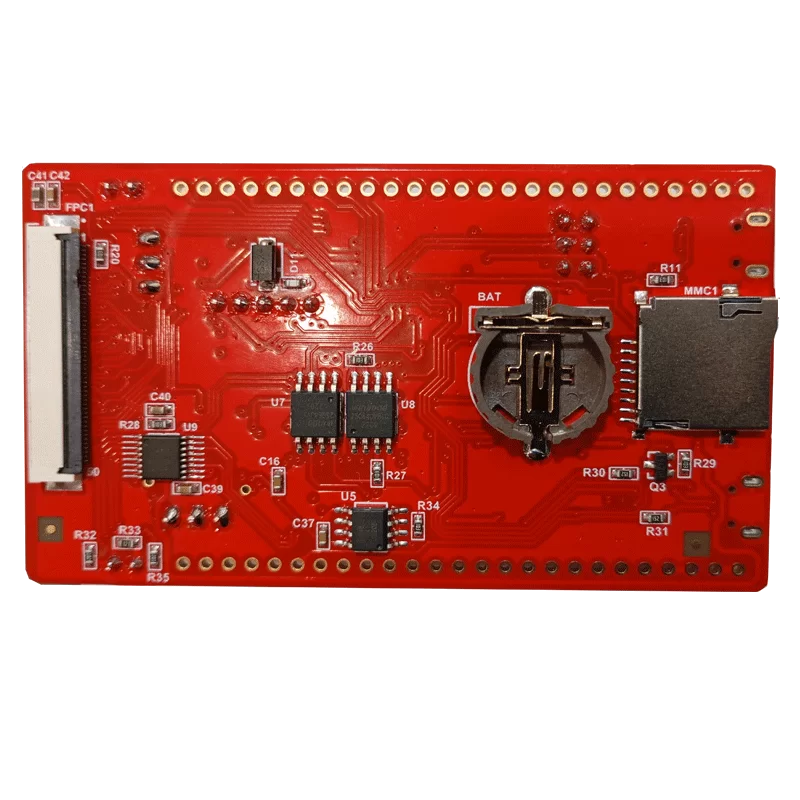

    ورژن 4 [09-12-1403]

    تغییر در طراحی مدار داده نشده و صرفا در مونتاژ برخی قطعات که ذکر شده جا بجا شده که شما در ورژن های قبلی اگر استفاده کرده اید بدون هیچ تغییر نرم افزاری و سخت افزاری می تواند این ورژن جایگزین کنید.

    -مونتاژ شدن فیوز به جای دیود 1N5822 سر راه ورودی تغذیه هایی که از USB بود(USB serial  )
    -تغییر مقدار خازن کریستال ساعت به RTC Backup 6pf

    لیست مثالهاثابت و بدون تغییر می باشد در ورژن 4 :

[01]EWB_STM32H7B0_LED_blinks
[02]EWB_STM32H7B0_Key_Test
[03]EWB_STM32H7B0_PWM
[04]EWB_STM32H7B0_ Serial_port_printing
[05]EWB_STM32H7B0_CAN
[06]EWB_STM32H7B0_RTC
[07]EWB_STM32H7B0_SDMMC_SDCard_ReadAndWrite
[08]EWB_STM32H7B0_SDMMC_SDCard_FatFs
[09]EWB_STM32H7B0_SPI_W25Q64_ReadAndWrite
[10]EWB_STM32H7B0_SPI_W25Q64_Porting_Fatfs
[11]EWB_STM32H7B0_OSPI_W25Q64MemoryMappedMode
[12]EWB_STM32H7B0_OSPI_W25Q64_ReadAndWrite
[13]EWB_STM32H7B0_TIM_Simple_Interrupt
[14]EWB_STM32H7B0_USB_SPIFlash_emulationUDisk
[15]EWB_STM32H7B0_USB_Virtual_SerialPort
[16]EWB_STM32H7B0_Emwin_Basic_LCD_CPT_GT911_480x272
[17]EWB_STM32H7B0_Emwin_LCD_CPT_GT911_OfficialDemo_480x272
[18]EWB_STM32H7B0_Emwin_Basic_LCD_CPT_GT911_800x480
[19]EWB_STM32H7B0_Emwin_LCD_CPT_GT911_OfficialDemo_800x480
[20]EWB_STM32H7B0_LTDC_LCD_Driver_480x272
[21]EWB_STM32H7B0_LTDC_LCD_Driver_800x480
[22]EWB_STM32H7B0_littleVGL_Routine_CPT_GT911_480x272
[23]EWB_STM32H7B0_littleVGL_Routine_CPT_GT911_800x480
[24]EWB_STM32H7B0_TouchGFX_Basic_CPT_GT911_480x272
[25]EWB_STM32H7B0_TouchGFX_OfficialRoutineButtonExample_CPT_GT911_480x272
[26]EWB_STM32H7B0_TouchGFX_Demo_CPT_GT911_480x272
[27]EWB_STM32H7B0_TouchGFX_Basic_CPT_GT911_800x480
[28]EWB_STM32H7B0_TouchGFX_OfficialRoutineButtonExample_800x480
[29-30-31]EWB_STM32H7B0_JPEG_HardwareDecodingBased_480x272
[32]BOOT_Bootloader
EWB_STM32H7B0_kavirElectronic.FLM
EWB_STM32H7B0_kavirElectronic.stldr

بخش 1 : معرفی برد EWB-STM32h7B کویرالکترونیک

بخش 2 : پروگرامر کردن نمونه برنامه led روی برد stm32h7b0 کویرالکتر.نیک

بخش 3: نحوه کار با stm cube programmer و usb boot

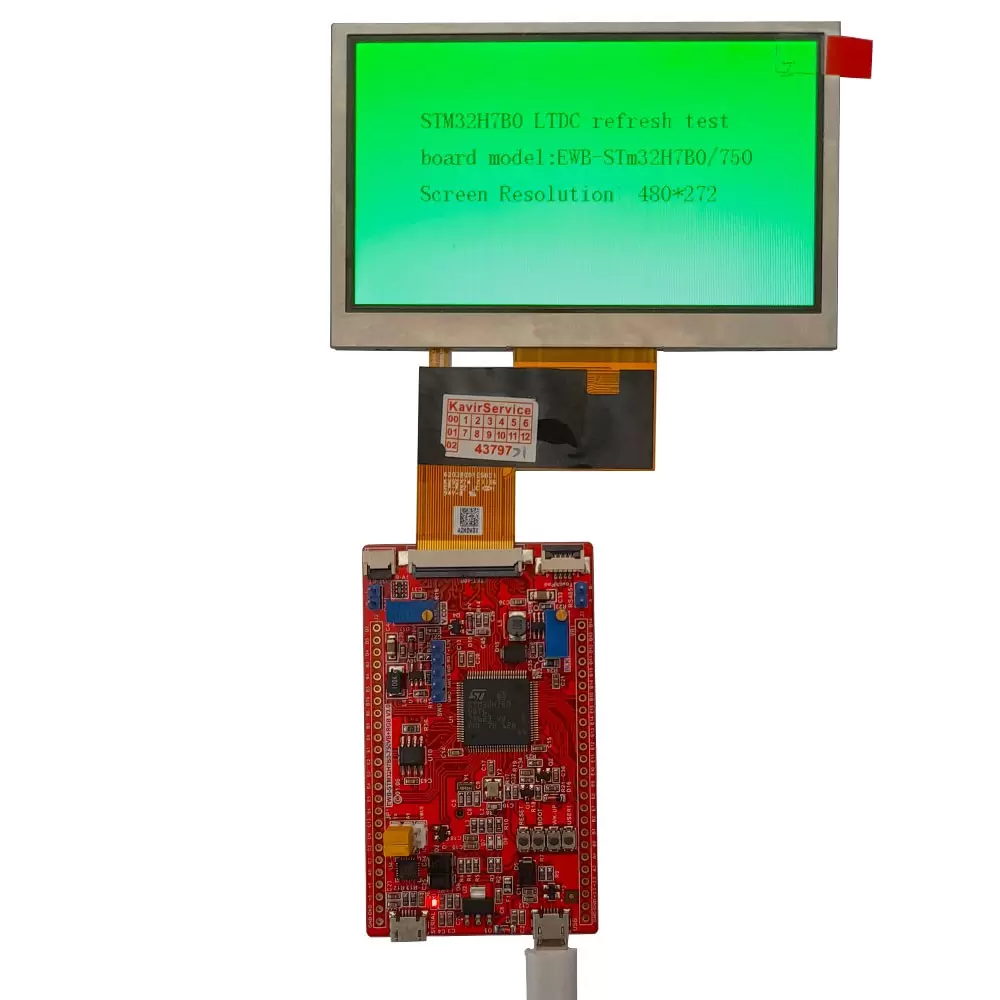

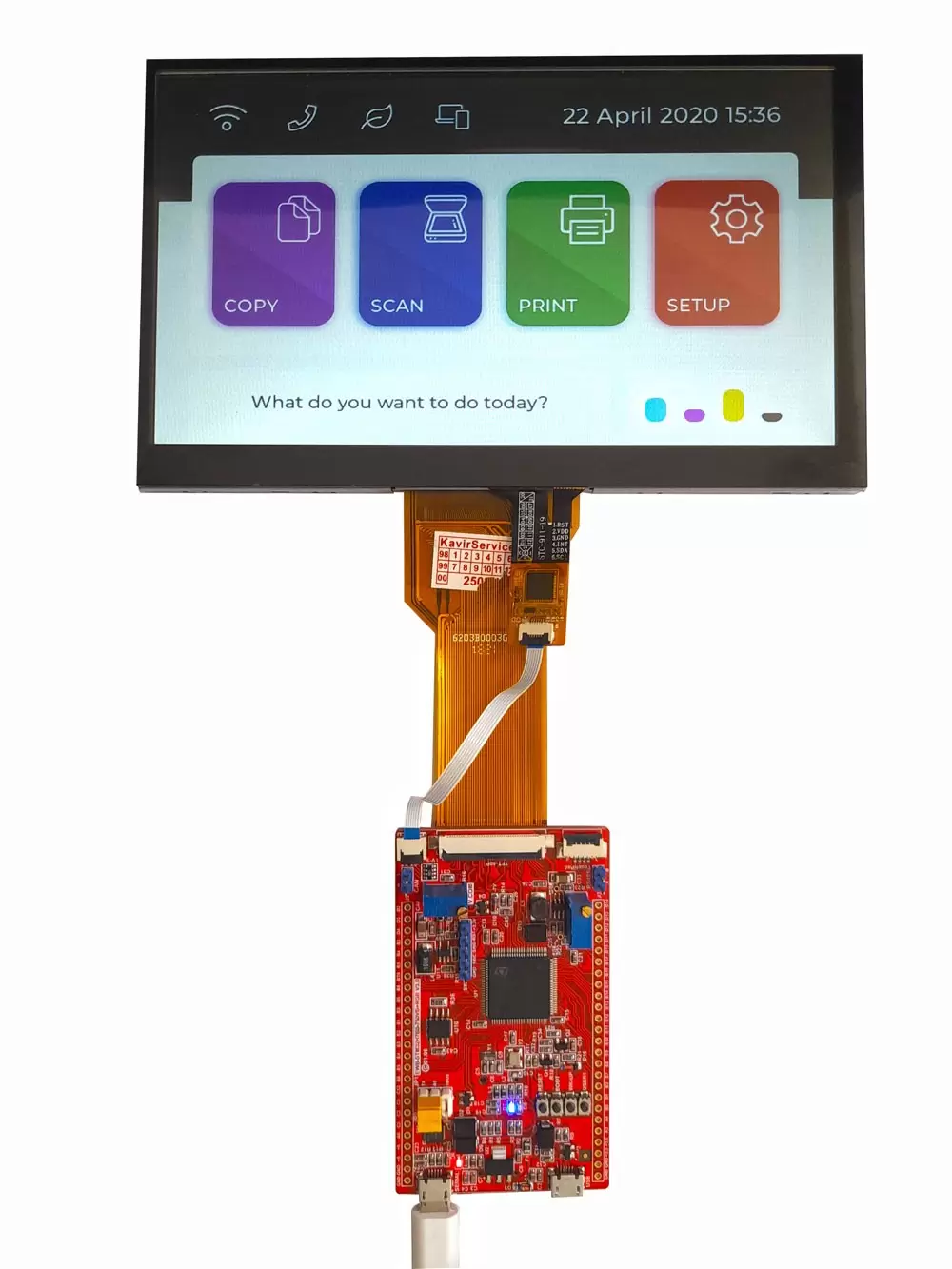

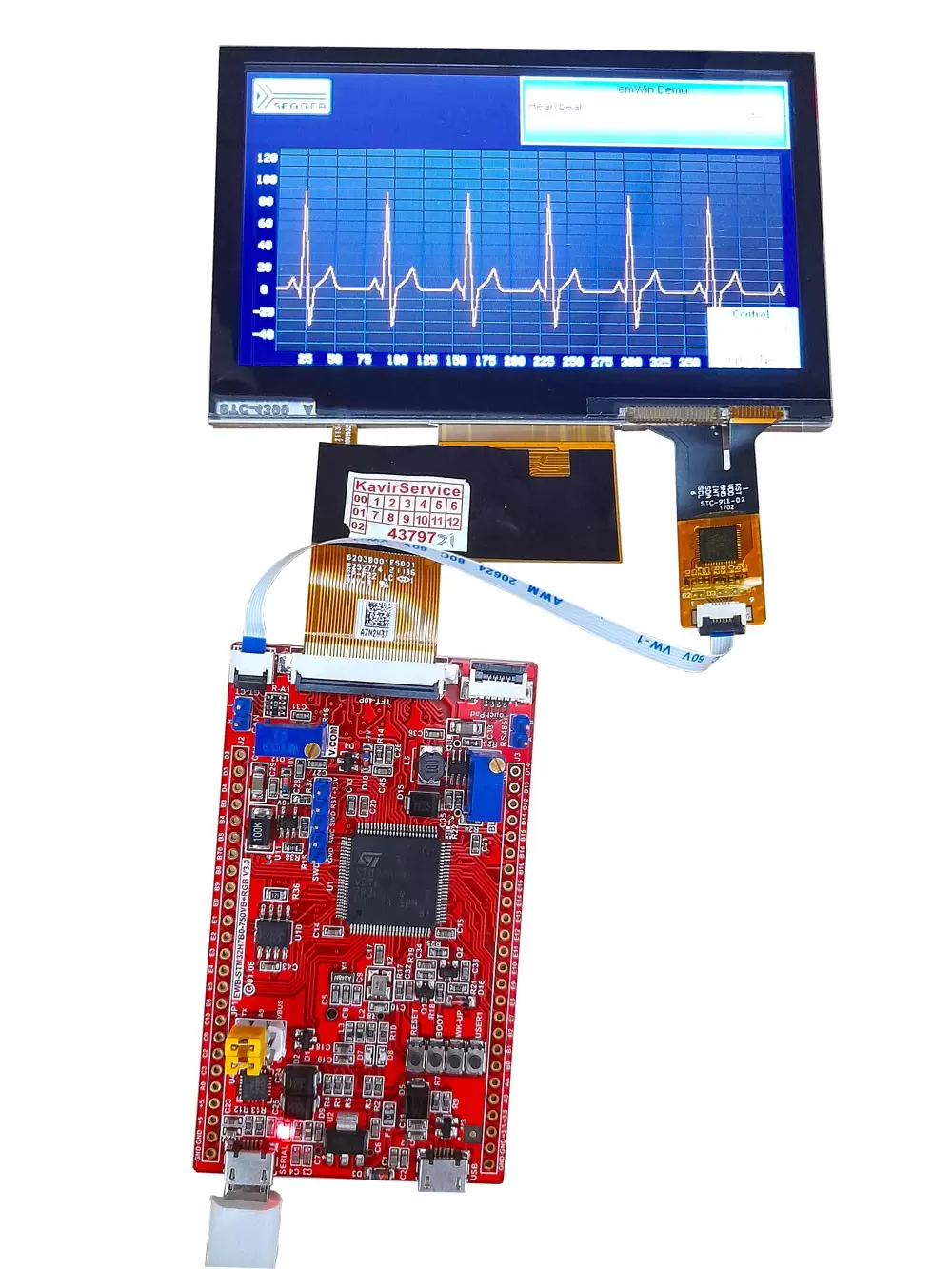

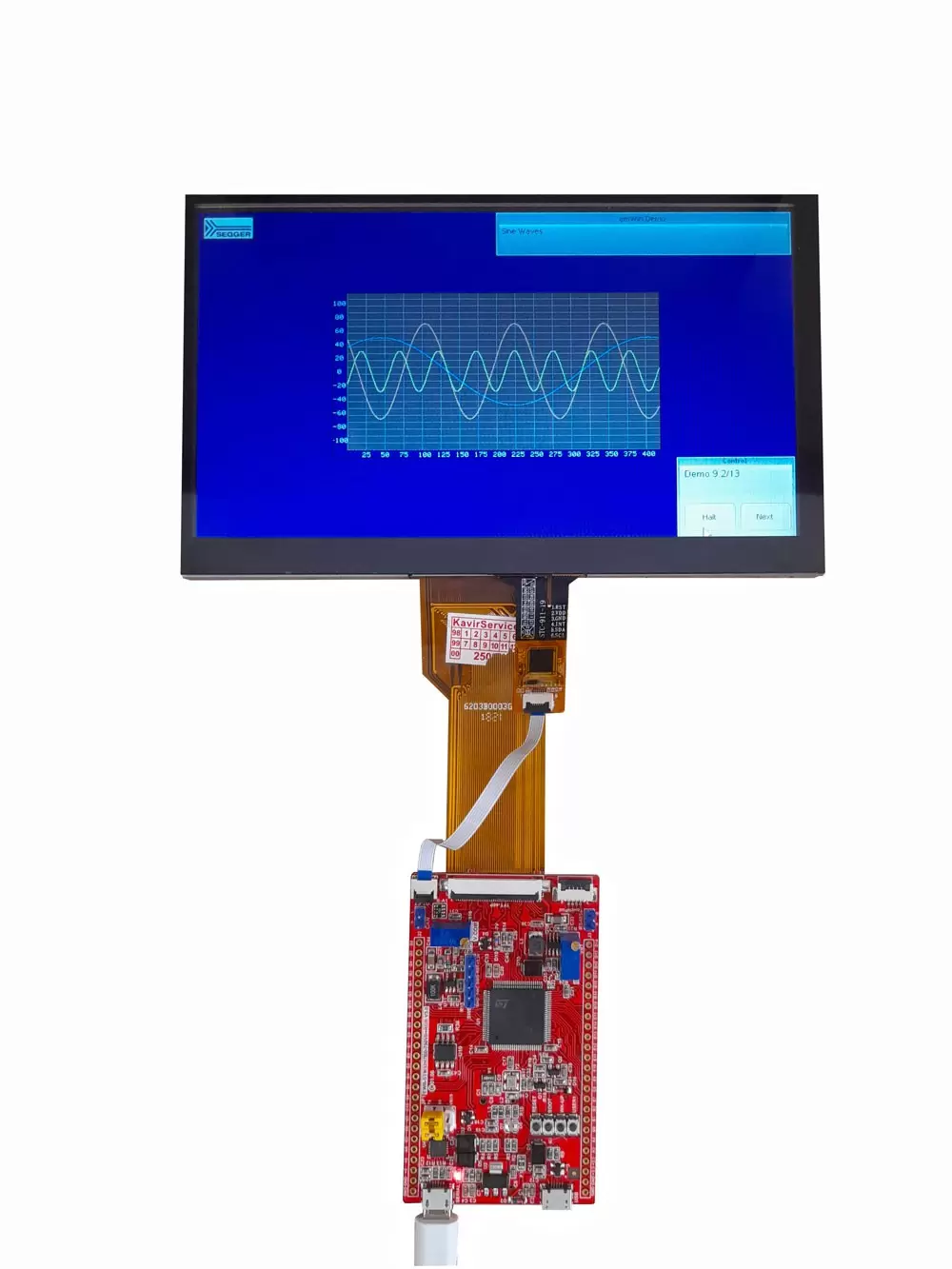

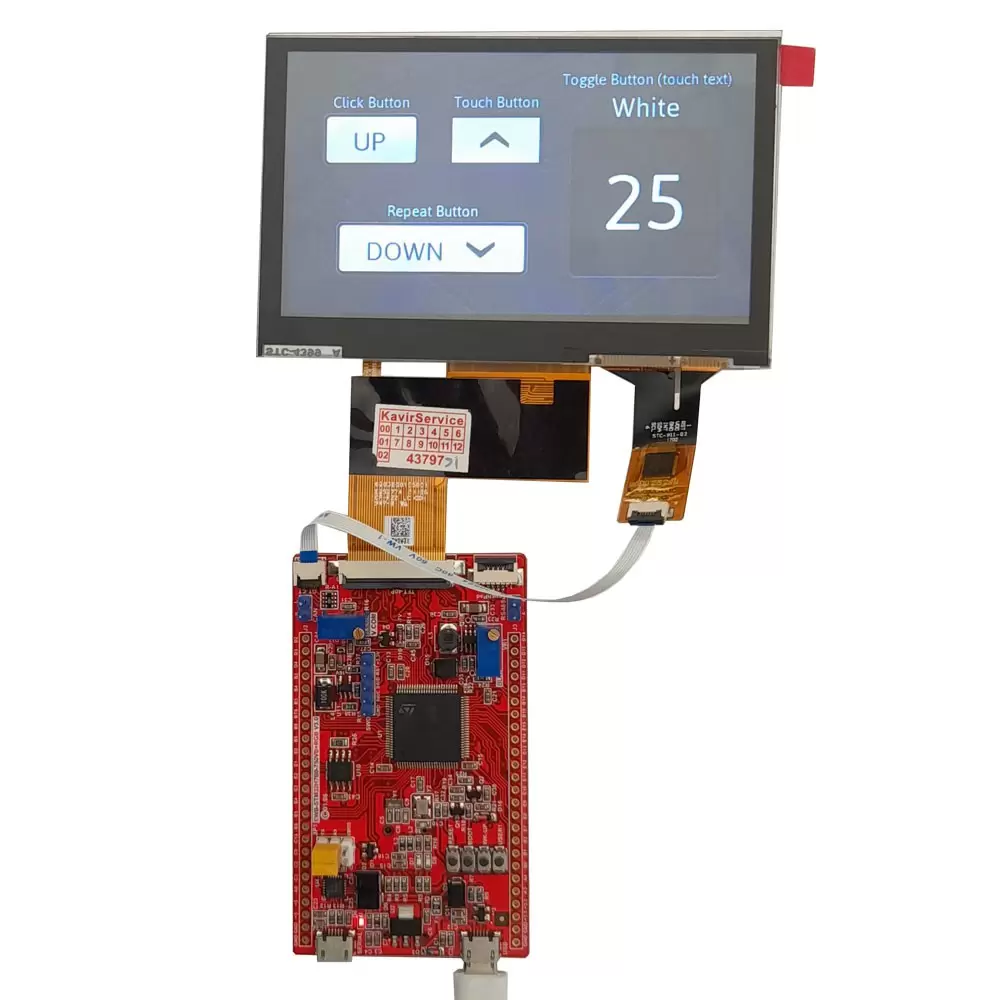

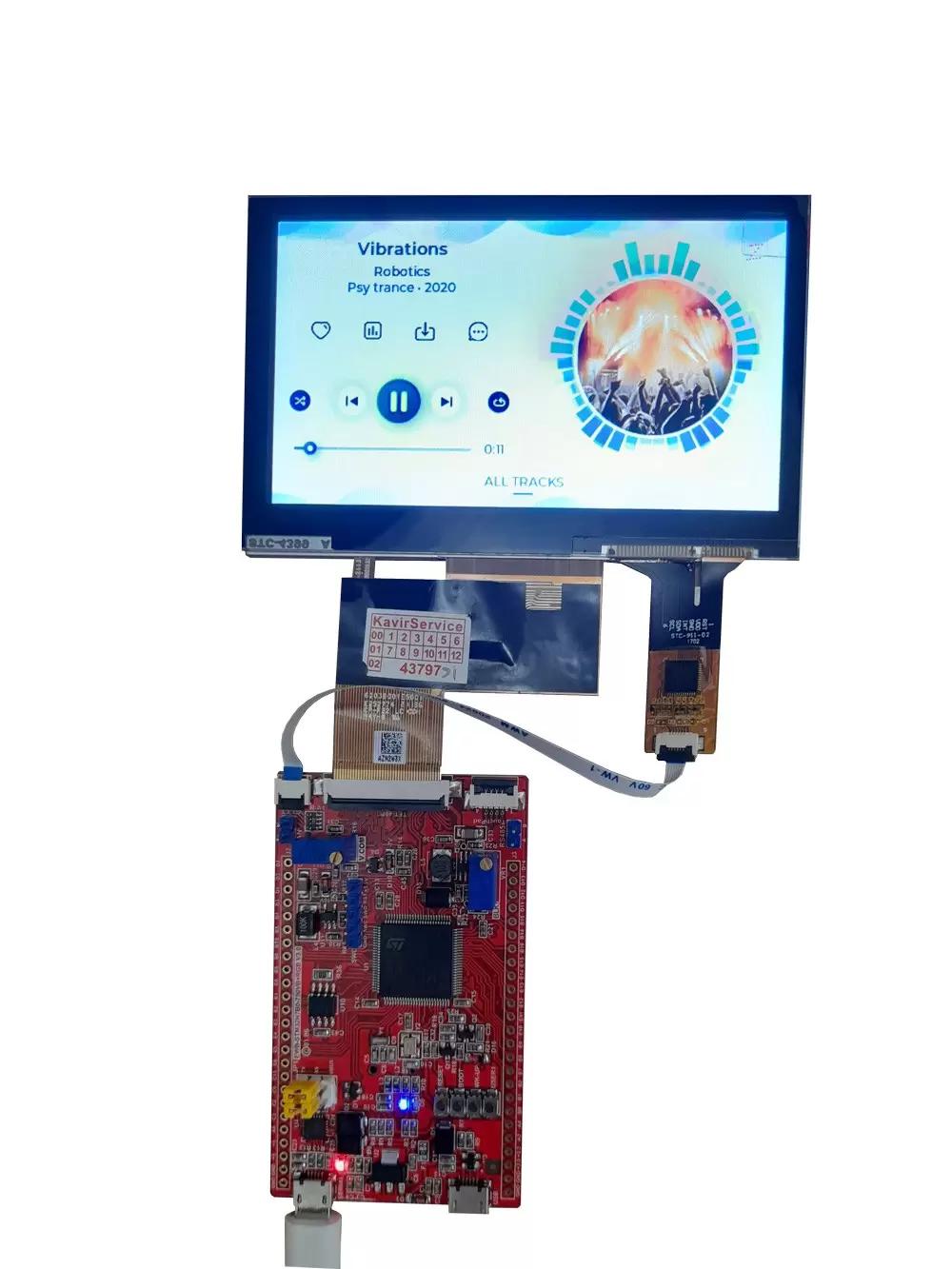

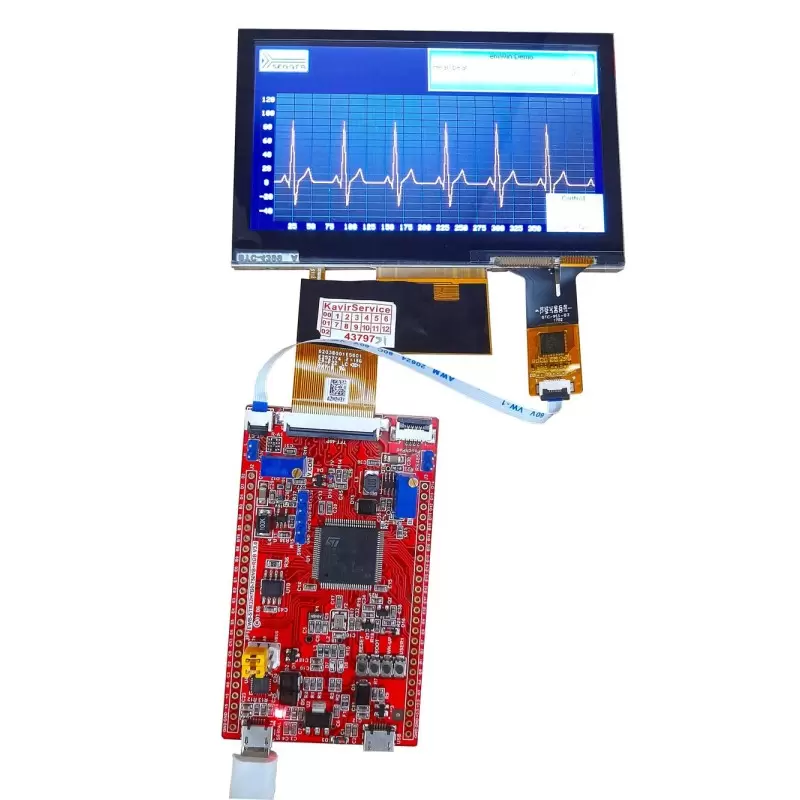

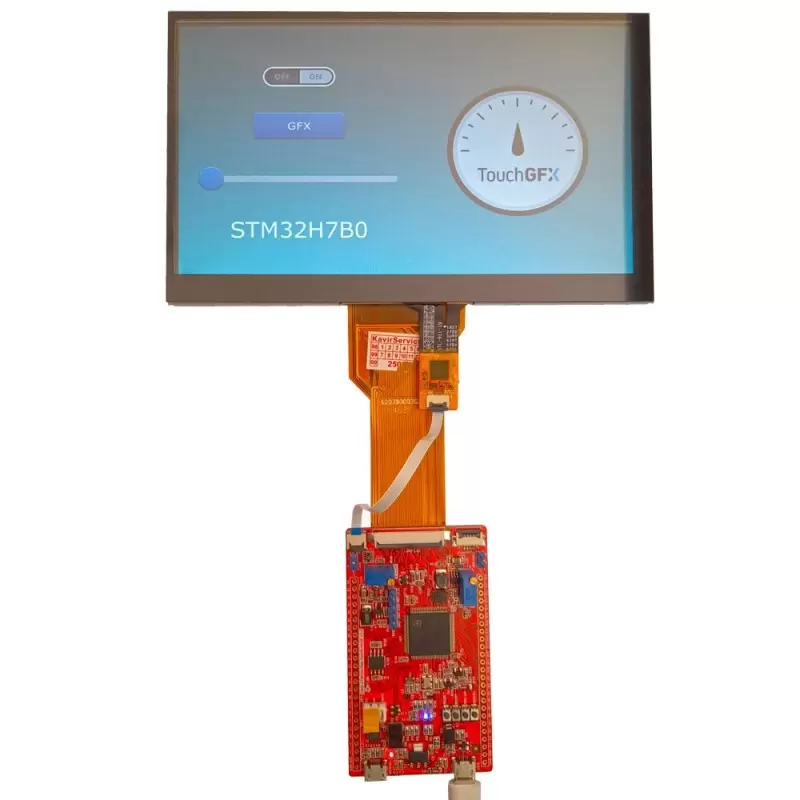

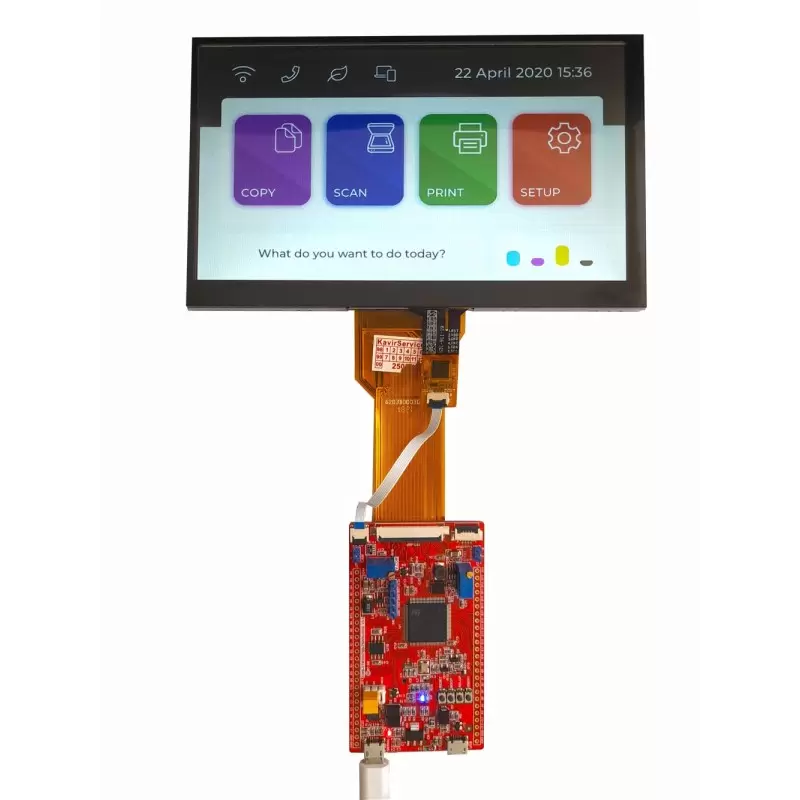

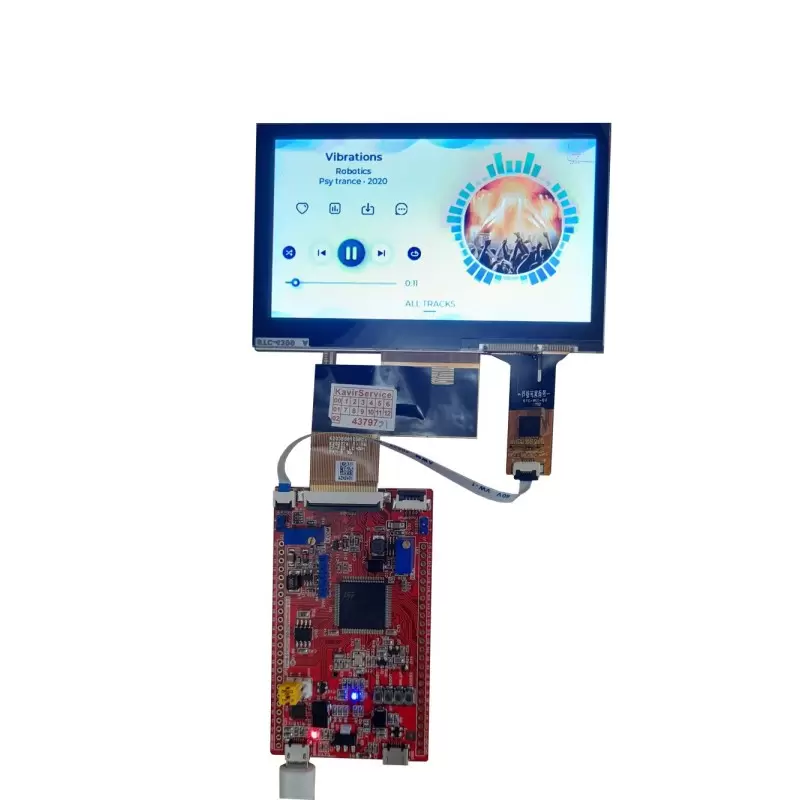

نمونه تصاویر تست شده مثالها:
