درایور برد EWB-FT8xx-V1.0 BOARD با آیسی راه انداز FT800

درایور برد EWB-FT8xx-V1.0 BOARD باآیسی راه اندازFT800

 این درایور برد حداکثر رزولوشن 512*512ساپورت میکند و قابلیت راه اندازی السیدی های رنگی 40 پین  ( 4.3,5.0, اینچ) با تاچ مقاومتی دارد.

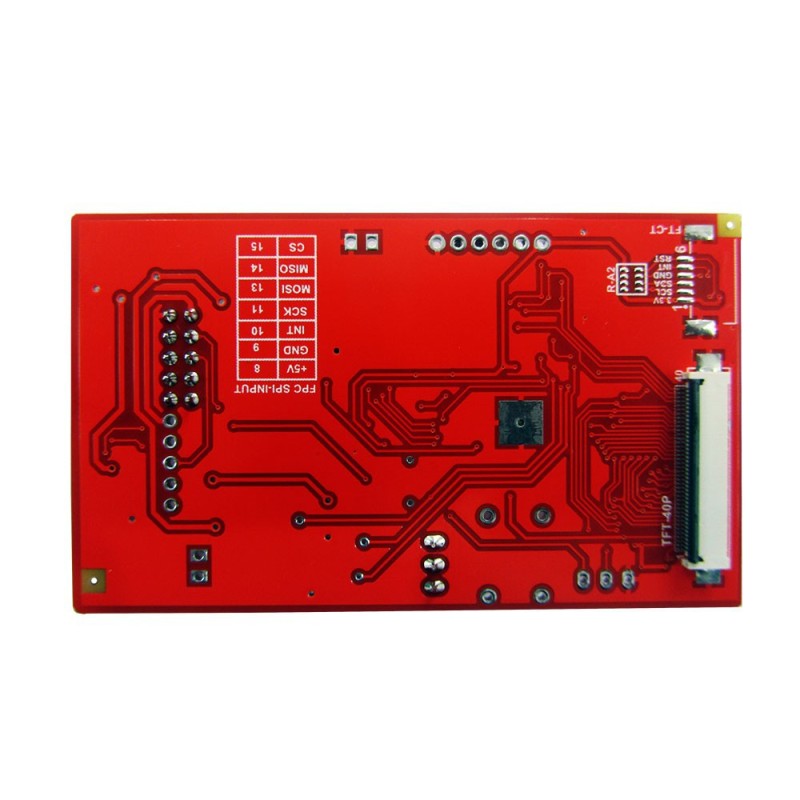

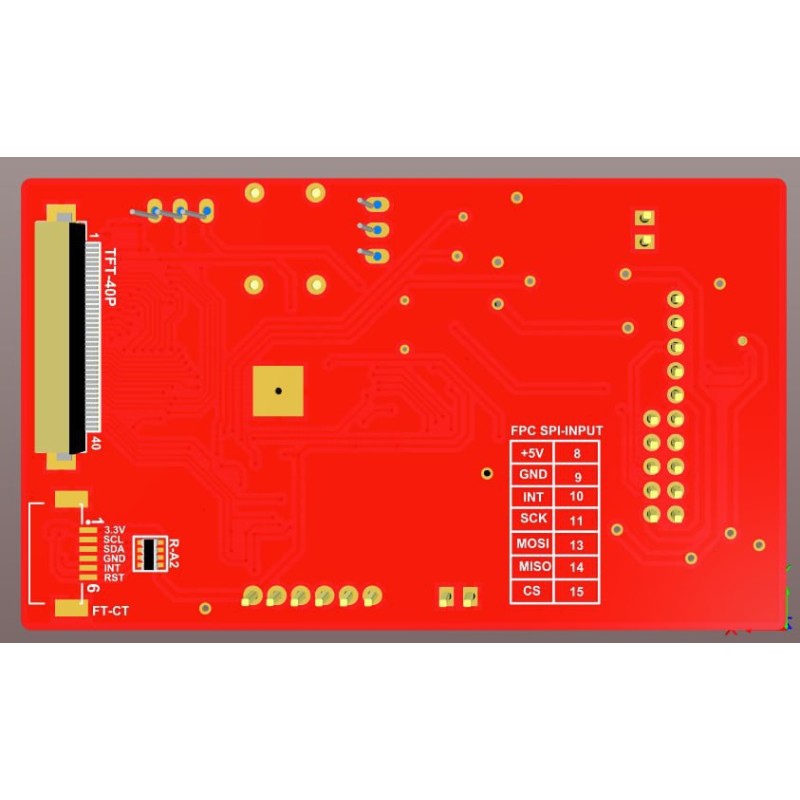

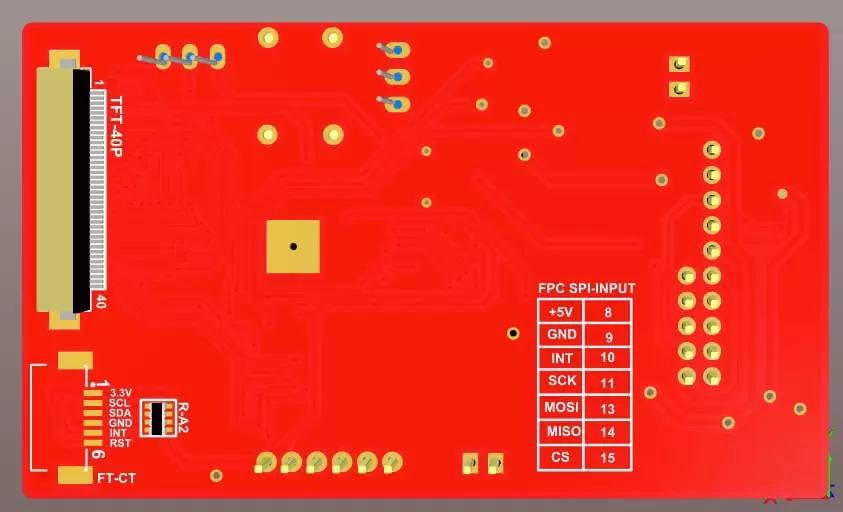

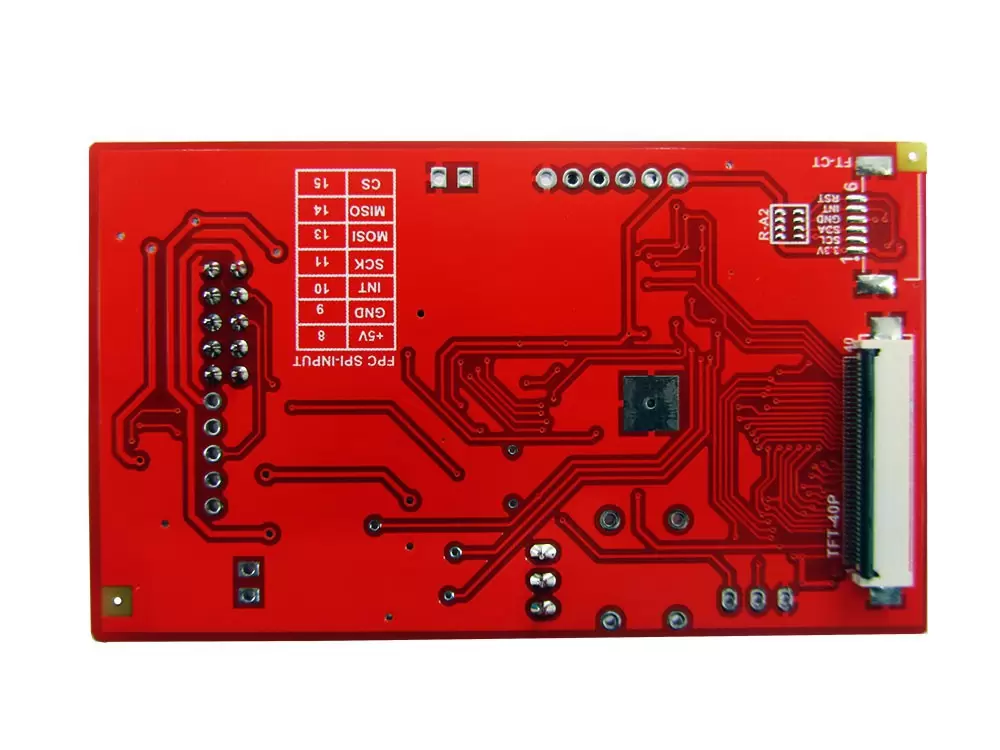

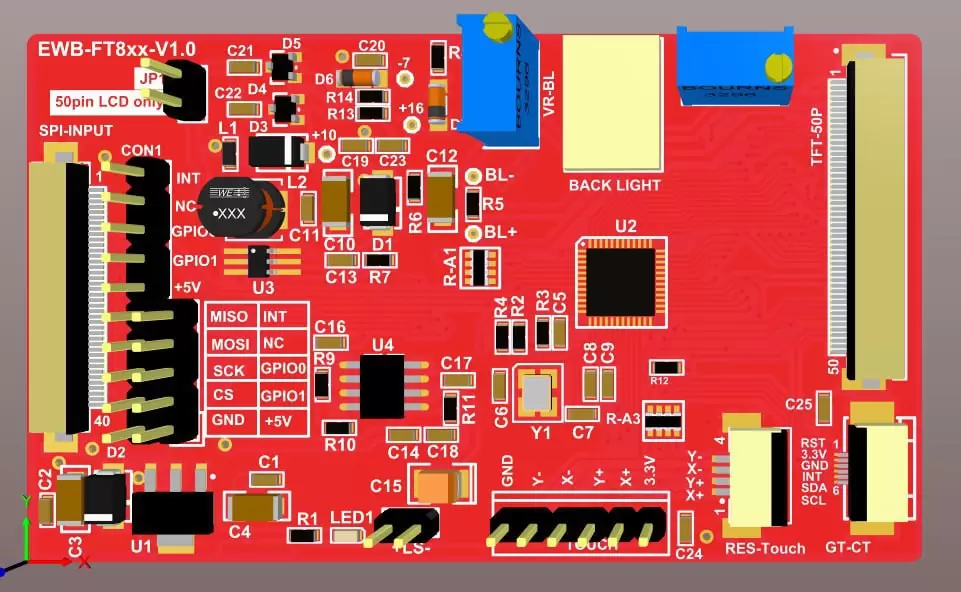

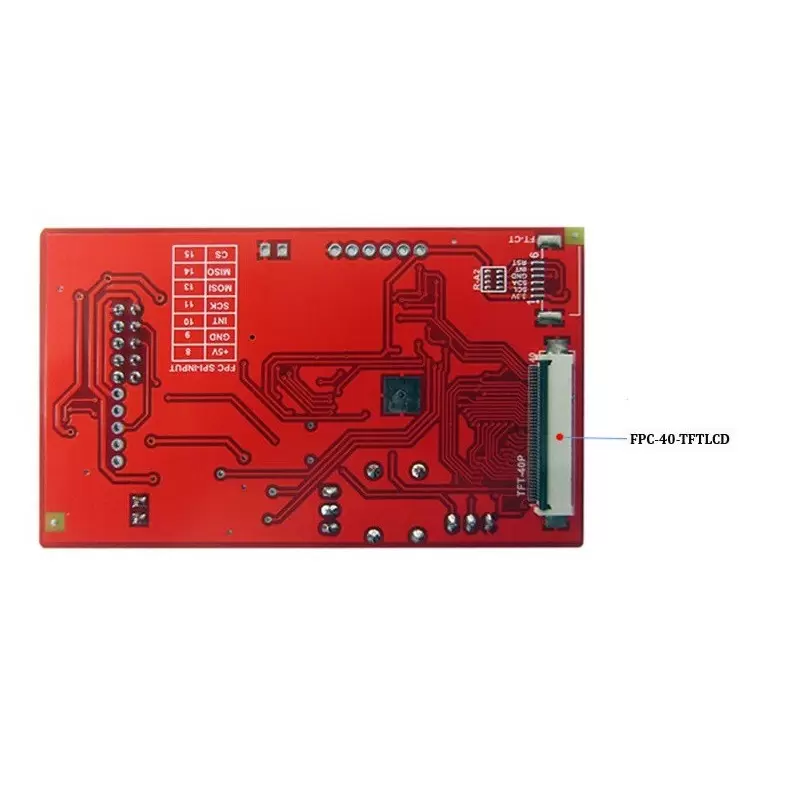

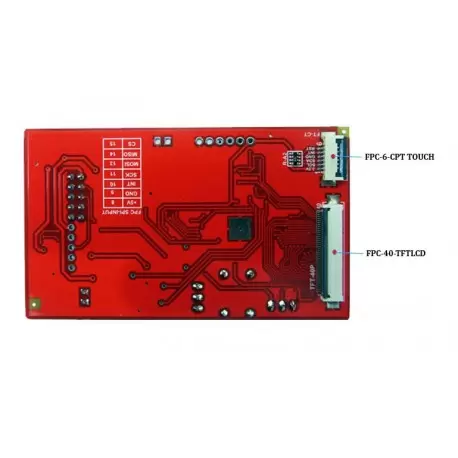

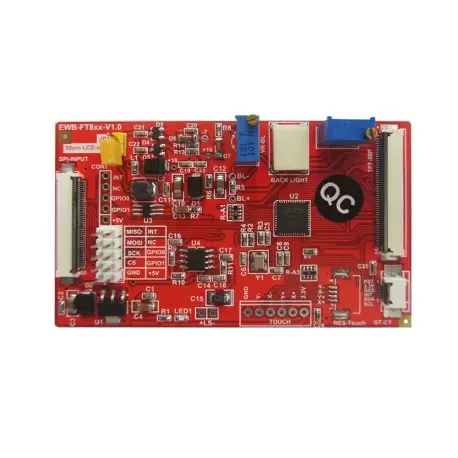

این برد به گونه ای طراحی شده است که دارای یک سوکت 40 پین  می باشد و یک عدد سوکت تاچ 4پین که می توانید برای اتصال تاچ مقاومتی استفاده نمائید.

پروتکل راه اندازی آن SPI بوده و حتی با میکروهای سرعت پایین قابلیت راه اندازی دارد.

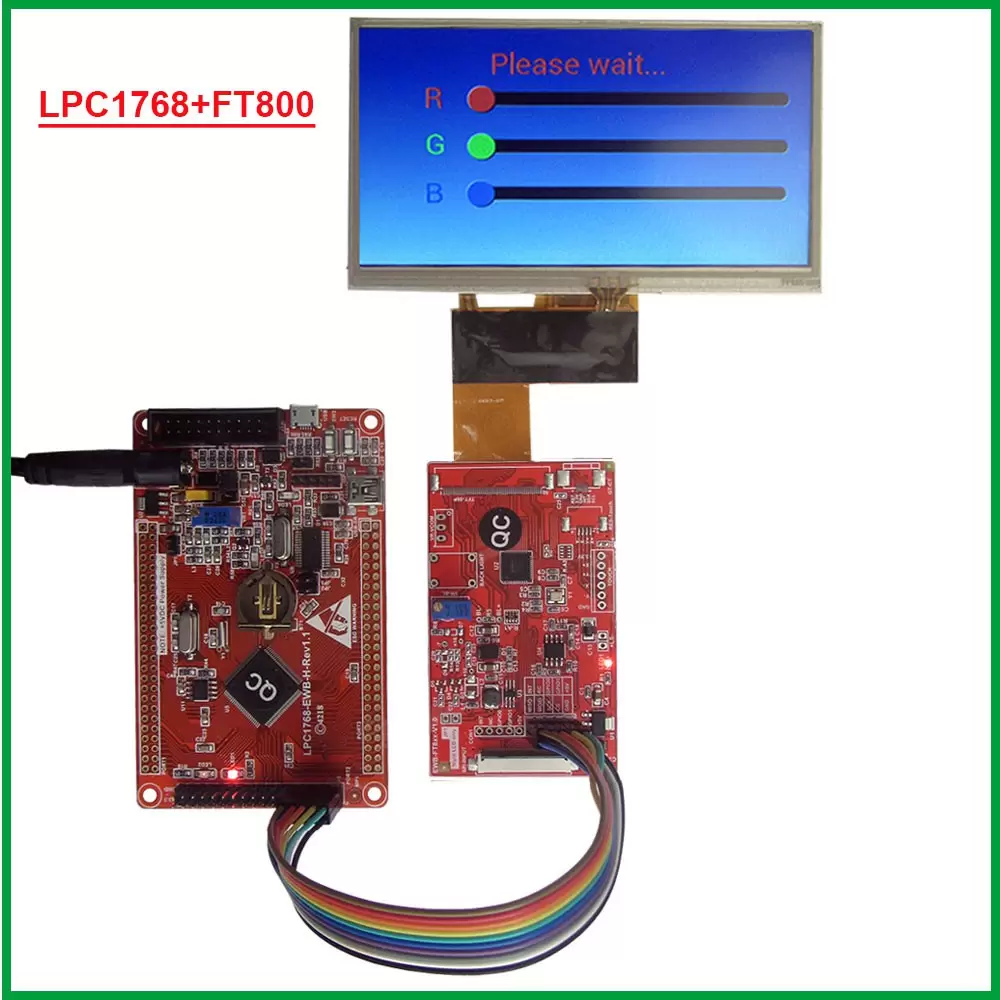

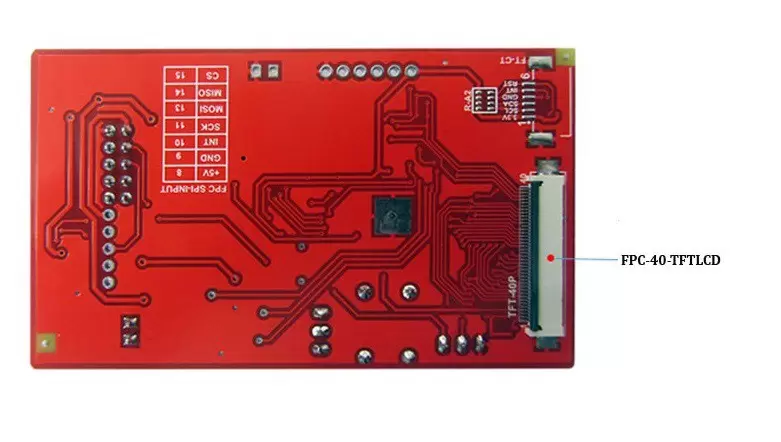

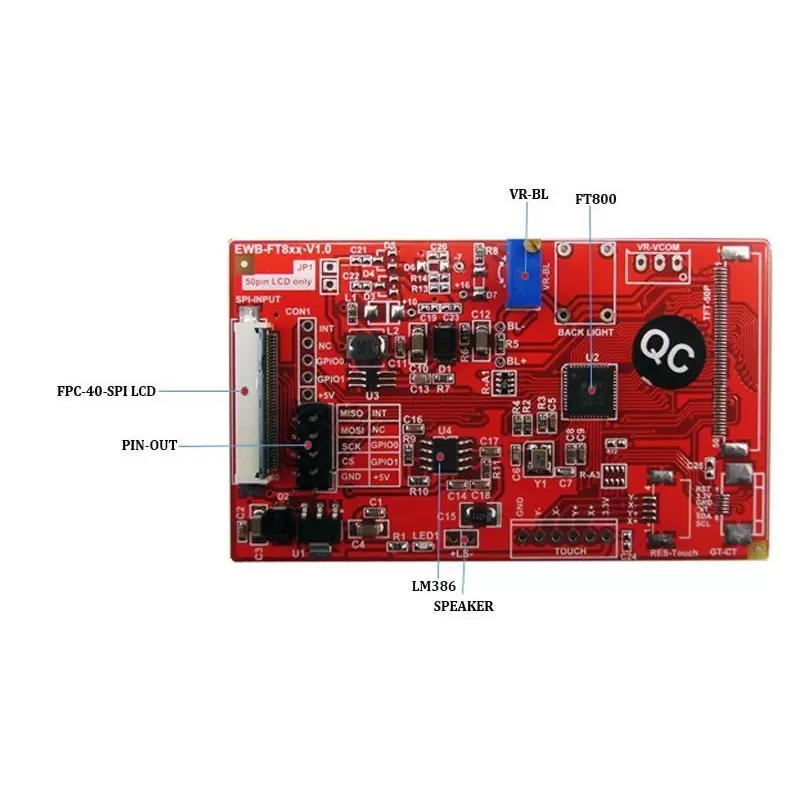

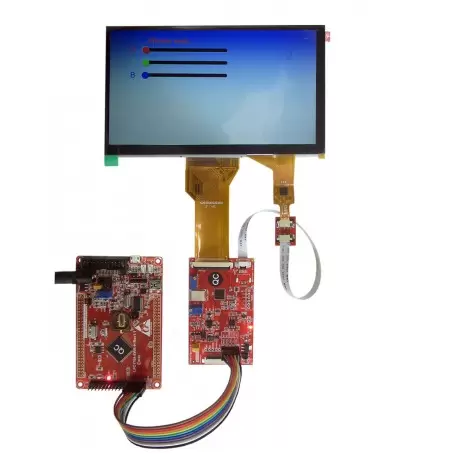

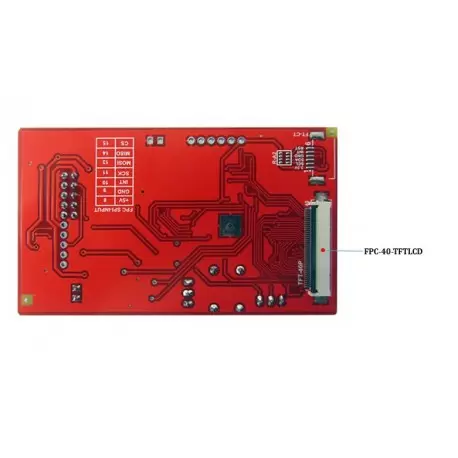

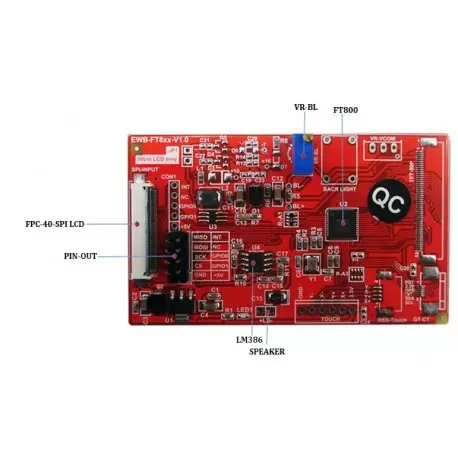

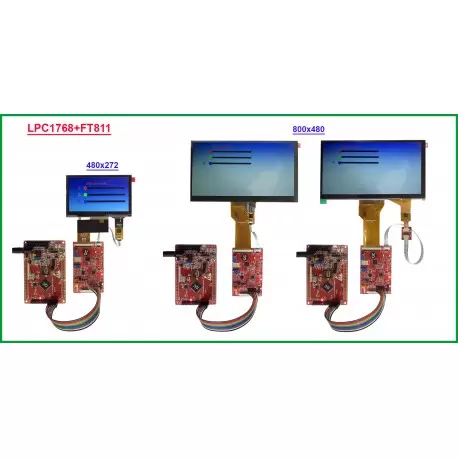

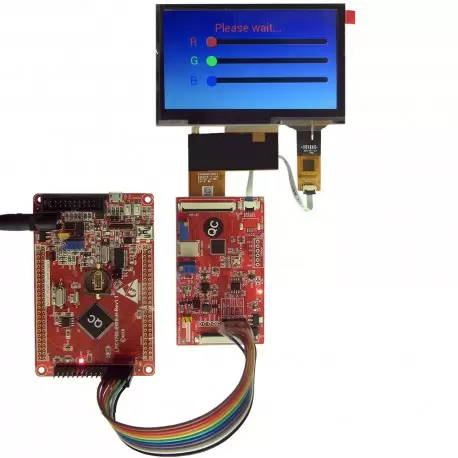

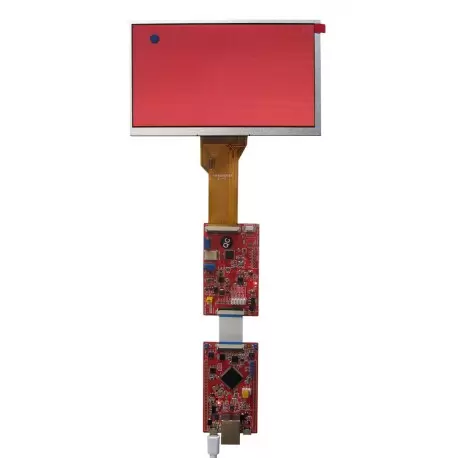

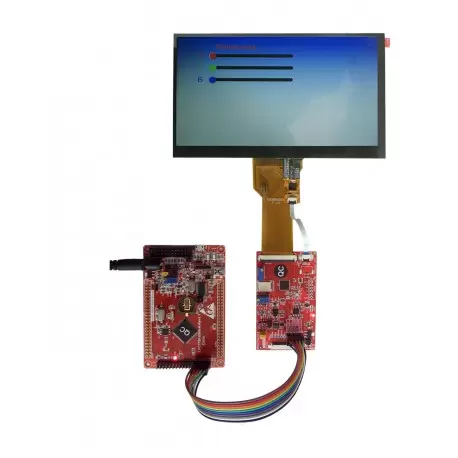

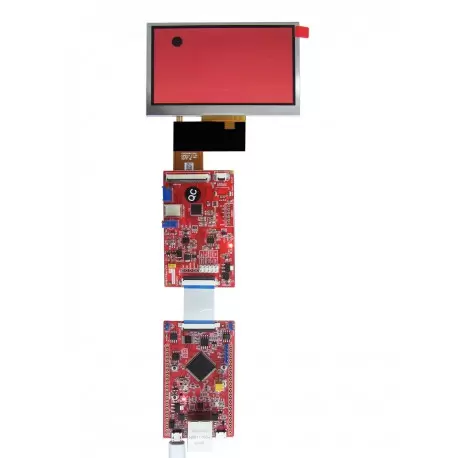

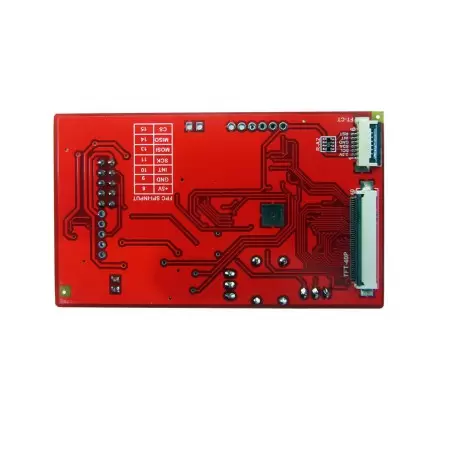

جهت ارتباط با برد درایور به دو صورت امکان پذیر است. 1. به صورت پین هدر 2. رابط FPC 40pin که در بردهای کویر استفاده شده که هر دو روش در عکس های ادامه استفاده شده است.

ابعاد برد: 82mm*48mm

توجه:

مثالهای آماده با این برد با سری LPC1768 می باشد .

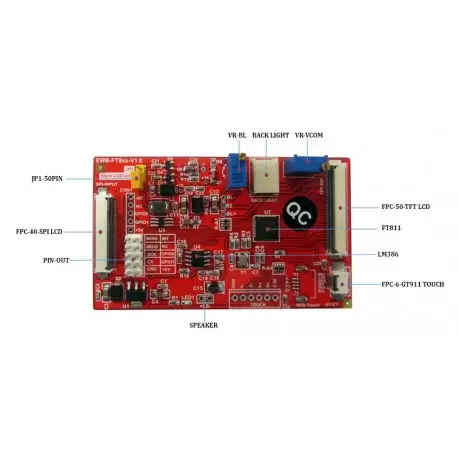

مشخصات:

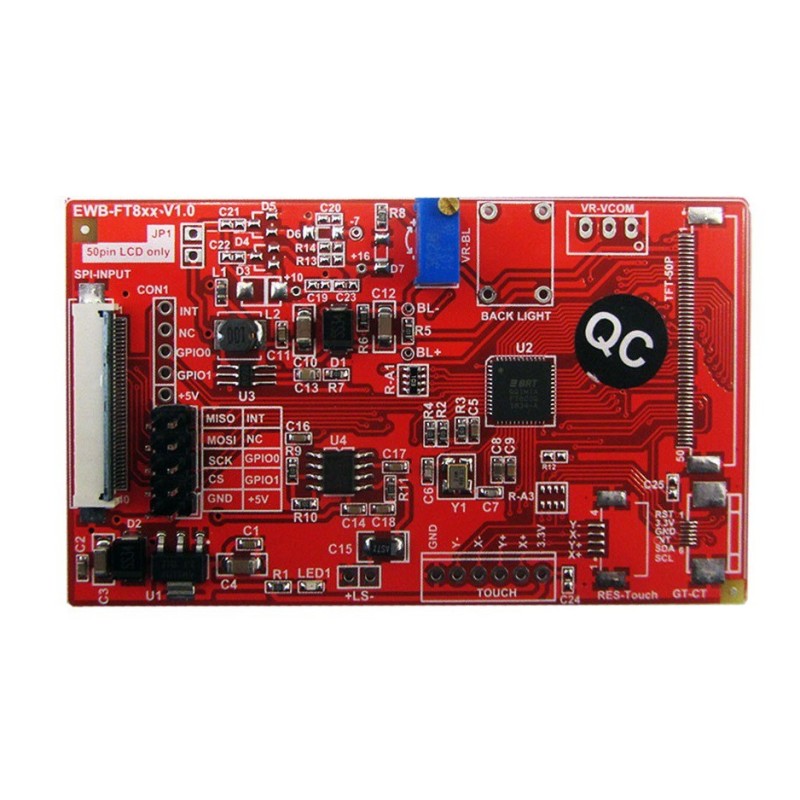

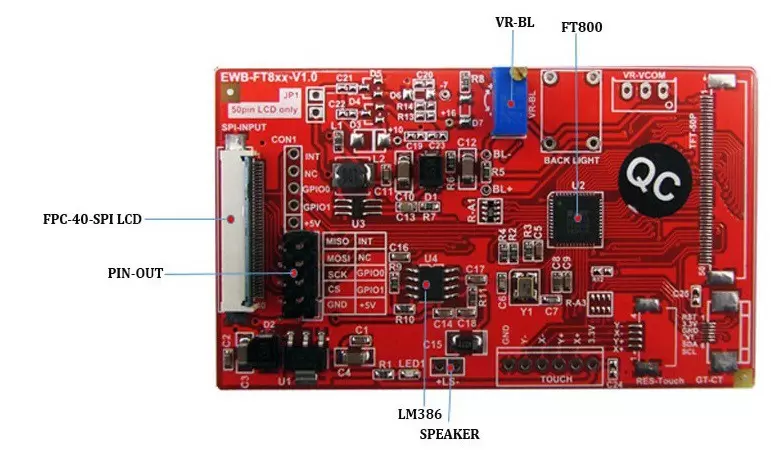

1. دارای کانکتور 40 پین  مخصوص السیدی های 4.3 و5.0 اینچ
2. آیسی درایور FT800
3. یک عدد سوکت تاچ جهت اتصال تاچ های 4 پین

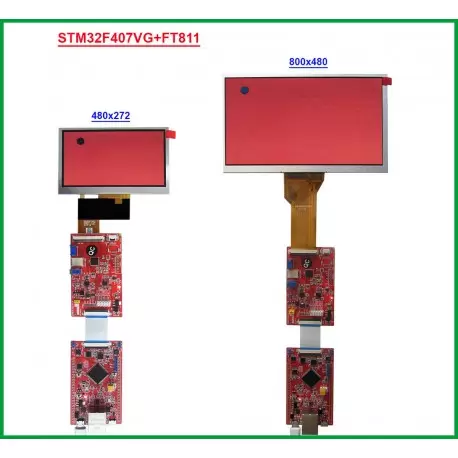

4. سازگار با بردهایٍ EWB-STM32F407وEWB-STM32F107VC و EWB-LPC1768
5. کیفیت بسیار بالا در PCB و استفاده از قطعات 100 درصد اورجینال

-آیسی استفاده شده در محصول ft800 میباشد که مشخصات آن را در زیر می بینید:

Fabricante:
    Bridgetek
Categoría de producto:
    Circuitos integrados para video
Tipo:
    Embedded Video Engine
Número de canales:
    1 Channel
Voltaje de alimentación operativo:
    3.63 V
Corriente de suministro operativa:
    8 mA
Temperatura de trabajo mínima:
    - 40 C
Temperatura de trabajo máxima:
     + 85 C
Estilo de montaje:
    SMD/SMT
Paquete / Cubierta:
    VQFN-48
Empaquetado:
     Reel
Empaquetado:
     Cut Tape
Empaquetado:
    MouseReel
Marca:
    Bridgetek
Sensibles a la humedad:
    Yes
Tipo de producto:
    Video ICs
Resolución:
    2 bit
Serie:
    FT800
Subcategoría:
    Video ICs
Nombre comercial:
    EVE

محتوای دانلود ویژه:

EWB-FT8XX_SCH.pdf
LCD4.3_LPC1768_FT800_TOUCH_RST.zip

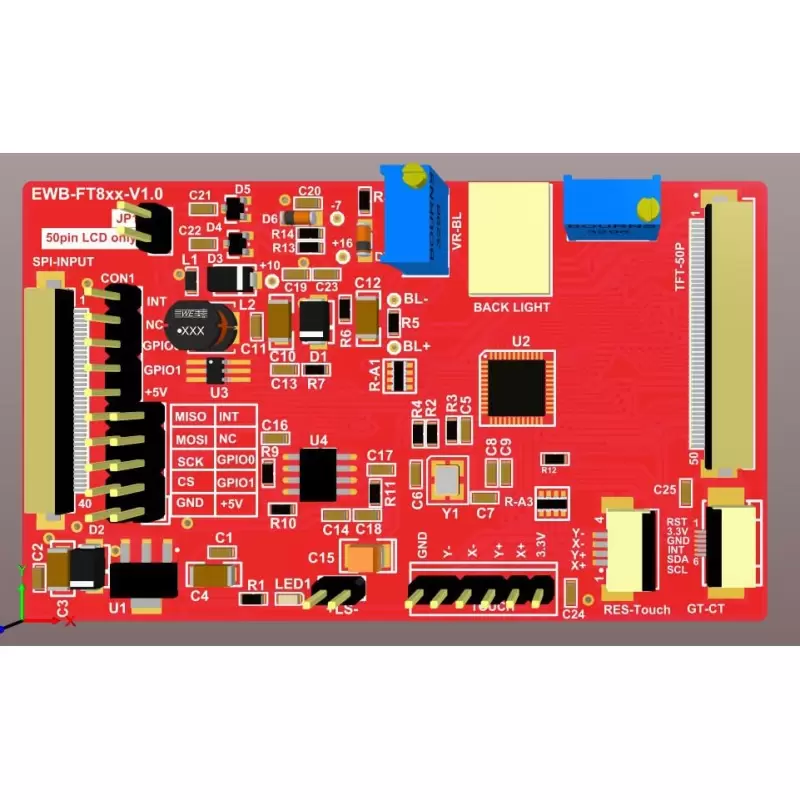

در کل برد طراحی شده یک برد کامل با ساپورت السیدی های 40 پین و 50 پین و همچنین تاچ مقاومتی و خازنی می باشد.در بردها ی مونتاژ شده فقط بخش های مورد نیاز مونتاژ شده مثلا برای آیسی درایوری که تاچ مقاومتی ساپورت میکند فقط سوکت های تاچ مقاومتی مونتاژ شده اند. در کل بسادگی شما میتوانید آیسی برد را عوض نموده و برای سایر آیسی های مشابه نیز استفاده کنید.
