برد مینی و کاربردی LPC1768-EWB-H-REV1.1 با قیمت مناسب

با خرید این محصول 11 امتیاز وفاداری. سبد شما در مجموع 11 امتیاز وفاداری که می تواند به کوپن تخفیف تبدیل شود به ارزش 55,000 ریال.


نظر و رتبه بندی مشتریان

1332000

محصول جدید

11,790,000 ریال

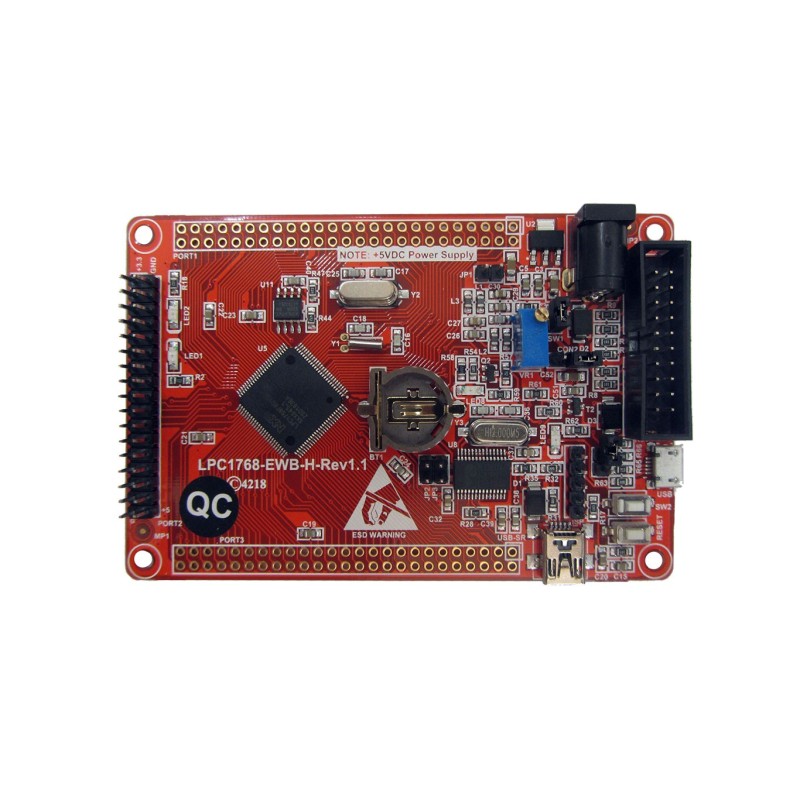

مینی برد کاربردی  LPC1768-EWB-H-REV1.1



برد کاربردی آموزشی LPC1768-EWB-H-Rev1.1

این برد با هسته میکروکنترلر LPC1768 Cortex-M3می باشد که یکی از بهترین میکروکنترلرهای از لحاظ قیمت و کارایی در بازار می باشد.

همچنین آموزش های فارسی این میکروکنترلر تا سطح پیشرفته موجود می باشد که در ادامه معرفی خواهد شد. و با این برد سازگار می باشد.

قطعات استفاده در این برد اورجینال بوده و از کیفیت بالایی برخوردار می باشد.

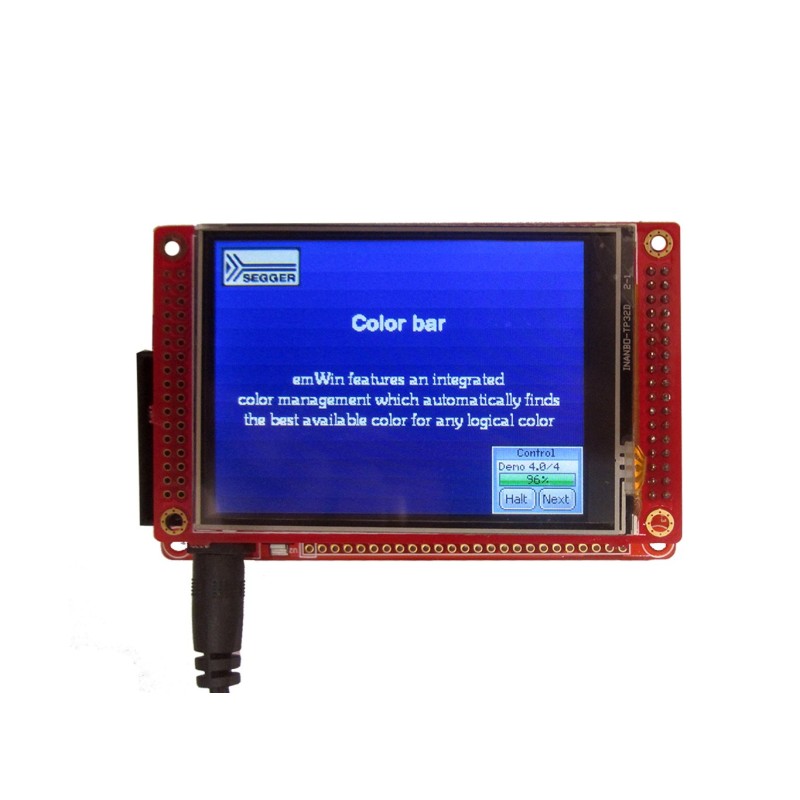

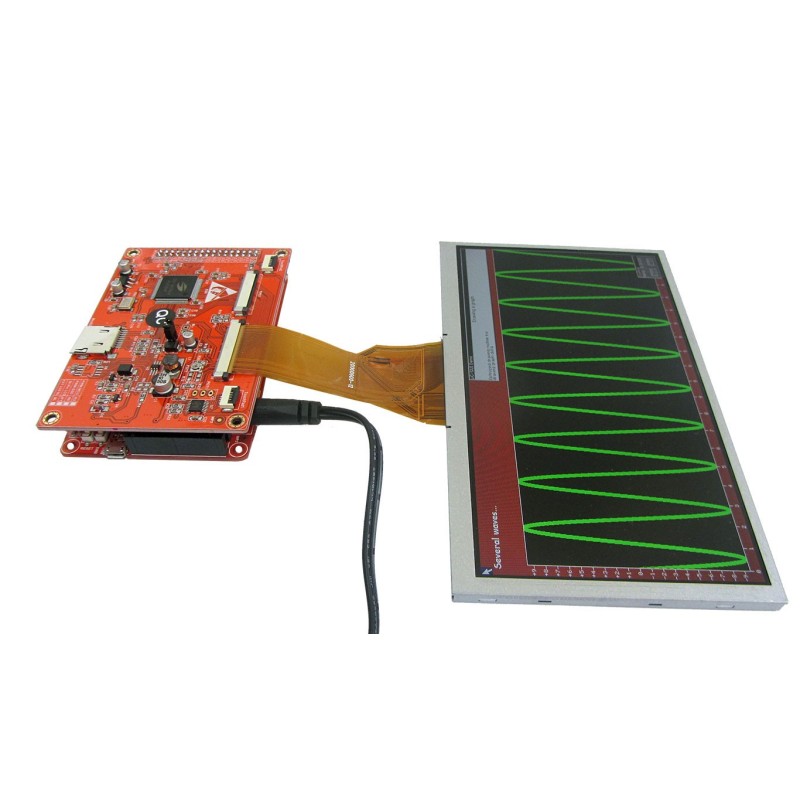

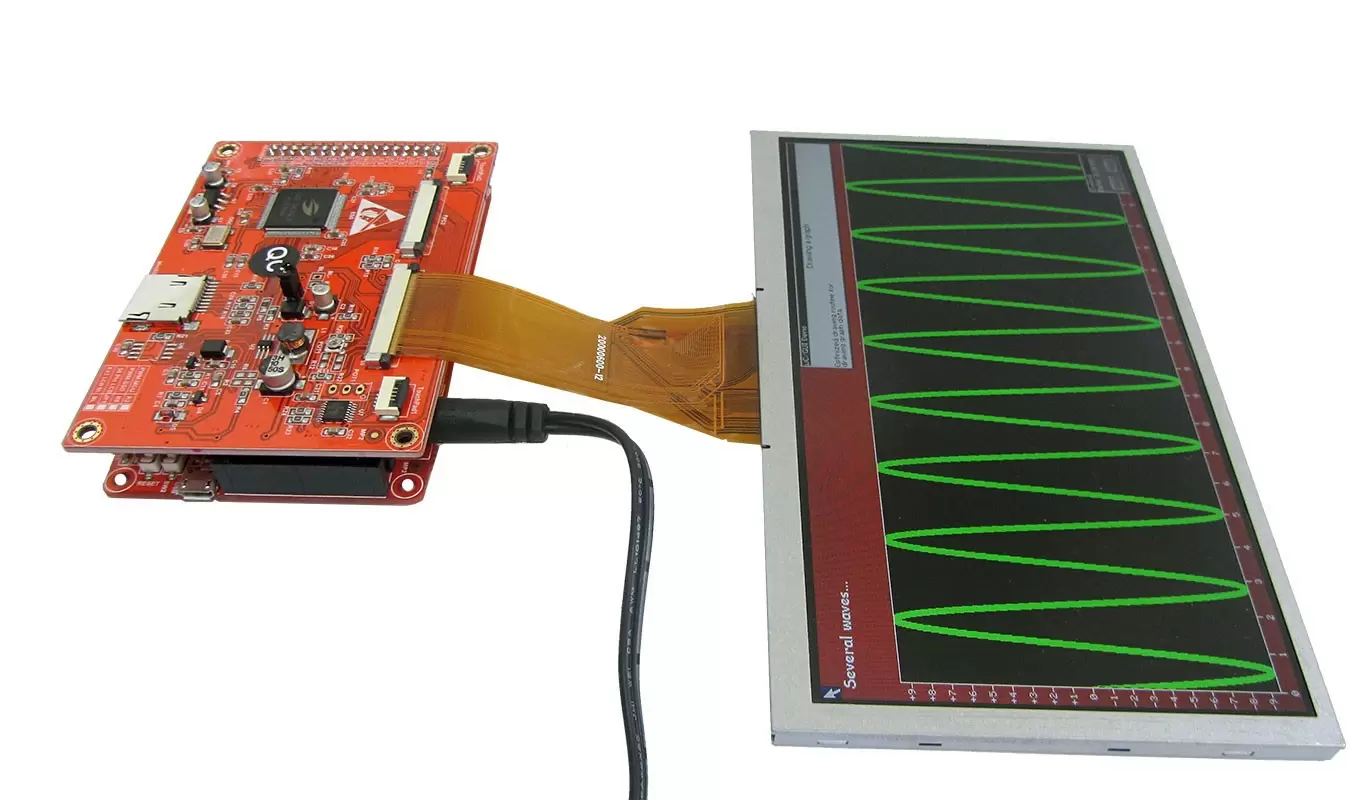

این برد به گونه ای طرحی شده است که درایور بردهای السیدی چینی موجود در سایت و درایور برد SSD1963 تولید کویرالکترونیک را ساپورت میکند.یعنی ساپورت السیدی از 3.2 اینچ تا 9.0 اینچ به همراه مثال

از مزیت های برتر این برد استفاده از مبدل USB2Serial روی خود برد می باشد به دو منظور:

1. بیشتر برنامه ها در بخش سریال از UART0 استفاده شده که متصل به این ایسی می باشد و بسادگی می توانید از طریق پورت USBو نرم افزار سریال به برد متصل شوید

2.قابلیت پروگرام کردن برد با فلش مجیک از طریق USB PC/Laptop

(قابل ذکر است بهترین پروگرامر و دیباگر برای این برد جیلینک می باشد )

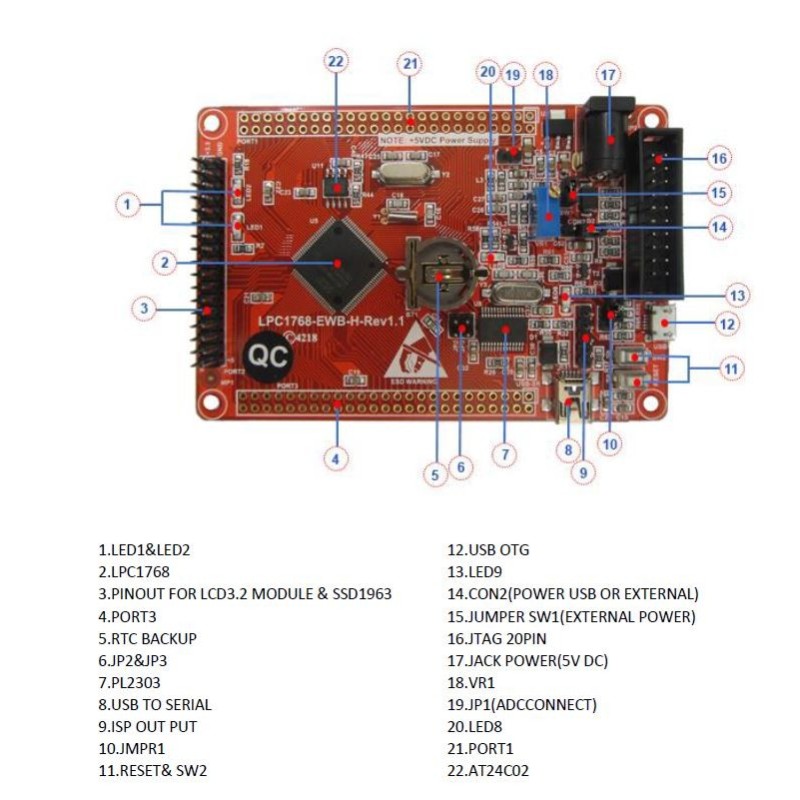

قابلیت ها و امکانات برد:

  •  کلید جهت استفاده یوزر و متصل به اینتراپت
  • پتانسیومتر متصل به ADC
  • RTC و سوکت باتری بک آپ
  • آیسی AT24C02 EEPROM
  • کانکتوOTG (  USB Devise و USB HOST)
  • آیسی USB2serial مونتاژ شده روی برد PL2303TA جهت پروگرام کردن با فلش مجیک از طریق USB و متصل به UART0

نکته مهم:

ورودی تغذیه برد 5 ولت می باشد و مثالهای همراه برد همان مثالهای برد ewb-lpc1768 فول می باشد. اینترفیس های بکار برده شده دقیقا مشابه برد فول می باشد و لذا همه مثالها برا ی مشتریان عزیز ارسال میگردد در صورت تولید برد توسعه بتوانند سایر بخش ها راه انداز ی نمایند.

[01]GPIO (2015.1.10)
[02]EXTI_Interrupt (2015.1.10)
[03]UART (2015.1.10)
[04] I2C (2015.1.10)
[05]I2S (2015.1.10)
[06]PWM (2015.1.10)
[07]ADC (2015.1.10)
[08]CAN (2015.1.10)
[09]WAV(USE Library) (2015.1.10)
[10] RTC  (2015.1.10)
[11]Timer (2015.1.10)
[12] DAC (2015.1.10)
[13] DMA (2015.1.10)
[14]EEPROM I2C(USE Library)  (2015.1.10)
[15]FATFS V0.08A-SD Card(USE Library) (2015.1.10)
[16]SD_File_FULL
[17] CAN_AD_LCD (2012.6.27)
[18] CAN_UART (2012.6.26)
[19] RS485  (2015.1.10)
[20] Rf24L01 transceiver experiment  (2015.1.10)
[21]Flash-AT45DB161-LCD 3.2   (2015.1.10)
[22]  WDT  (2015.1.10)
|+[23-32]UDP-TCP Ethernet
 +-|--[23]DNS_demo
 +-|--[24]FTP_demo
 +-|--[25]Http_demo
 +-|--[26]Http_upload
 +-|--[27]UDP-TCP-LEDClient
 +-|--[28]UDP-TCP-LLEDSwitch
 +-|--[29]SMTP_demo
 +-|--[30]Telnet_demo
 +-|--[31]EasyWEB
 +-|--[32]uCOSII2.91+lwip-1.3.2(USE Library)
[33] USBCDC (2015.1.10)
[34] USBHostLite  (2015.1.10)
[35] USBMem  (2015.1.10)
[36] USBHID  (2012.4.13)
[37]Scraper Color test TFT 3.2inch
[38]LCD-keil LOGO TFT 3.2inch
[39]TEXT-TFT 3.2inch
[40]uCOS-II+Touch TFT 3.2inch
[41]emWin5.22-TFT3.2inch
[42]Test touch TFT 3.2inch
[43]Touch Screen_TFT_4.3inch
[44] String to LCD_TEXT_TFT_4.3inch
[45]FAT32_Picture_Decoding_SD_TFT4.3inch
[46] BMW Pictures show_TFT4.3inch
[47]UCOS+UCGUI_TFT4.3inch
[48]Touch Screen_TFT_5.0inch
[49] String to LCD_TEXT_TFT_5.0inch
[50]FAT32_Picture_Decoding_SD_TFT5.0inch
[51] BMW Pictures show_TFT5.0inch
[52]UCOS+UCGUI_TFT5.0inch
[53]Touch Screen_TFT_7.0inch
[54] String to LCD_TEXT_TFT_7.0inch
[55]FAT32_Picture_Decoding_SD_TFT_7.0inch
[56]UCOS+UCGUI_TFT7.0inch
[57]Touch Screen_TFT_9.0inch
[58] String to LCD_TEXT_TFT_9.0inch
[59]FAT32_Picture_Decoding_SD_TFT_9.0inch
[60]UCOS+UCGUI_TFT9.0inch

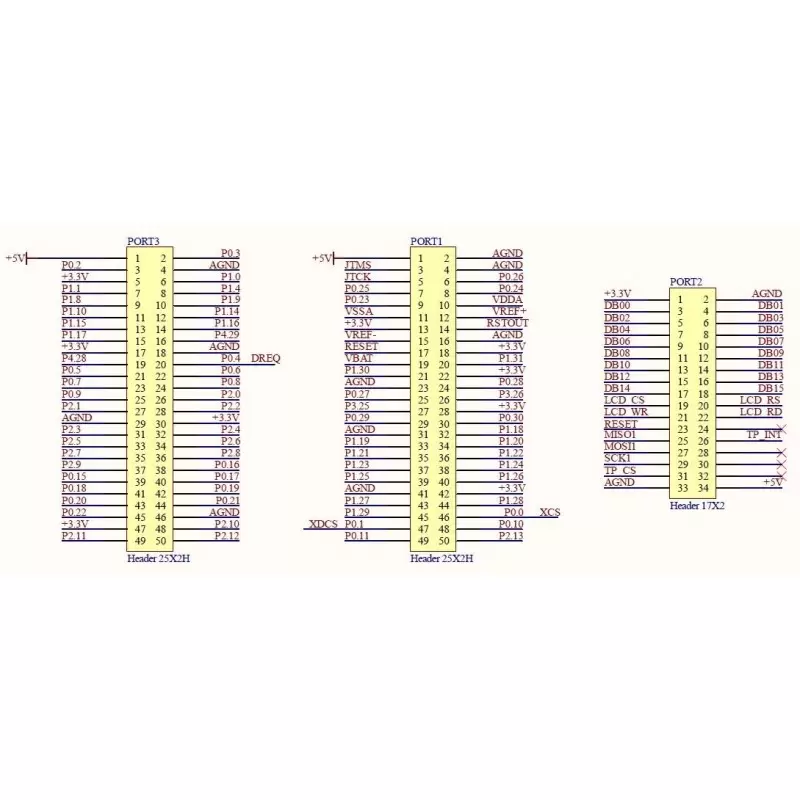

جهت نمایش عکس با کیفیت بالا روی آن کلیک کنید:

برد آموزشی کاربردیlpc1768- کویر الکترونیک

برد آموزشی- کویر الکترونیکبرد آموزشی -کویر الکترونیک


فیلم آموزش زبان C، شروع کار با میکروکنترلرها

برد آموزشی-کویر الکترونیک

فیلم آموزش میکروکنترلر LPC1768 (بررسی رجیستری و توابع CMSIS) سطح مقدماتی و متوسط

فیلم آ

فیلم آموزشی میکروکنترلر LPC1768 (سطح پیشرفته)

فیلم آموزش Emwin و میکروکنترلر LPC1768

پروگرامر j-link

نظرات

ثبت نام مورد نیاز نمی باشد!

1 سوال(ها) پاسخ داده خواهد شد

اگر سوال و یا نظری دارید مطرح نمائید

(اختیاری)
*(برای دریافت پاسخ مورد نیاز می باشد)
  • ارسال شده توسط یک مهمان
    در 12/06/1401
    با سلام من ال سی دی 7 اینچ مدل AT070TN94 50 پین دارم . میتونم با این برد راه اندازی کنم و اگه میشه نیاز به واسطی هست یا نه. ممنون. پاسخ:
    سلام بله میتونید با این برد راه اندازی کنید مثلا با برد ssd1963 و یا برد ft https://kavirelectronic.ir/eshop/driver-board-lcd/1200315-driver-board-tft-40-50pin-ssd1963.html https://kavirelectronic.ir/eshop/my-productions/1201766-ewb-ft8xx-v10-board-ft810.html
