هدر برد کاربردی و حرفه ای   LPC1788-EWB-REV5.0 :
این برد با هسته میکروکنترلر  LPC1788  از خانواده Cortex-m3 با سرعت 120 مگا هرتز و 512 کیلو فلش و 96 کیلو بایت رم می باشد .مهمترین مزیت این  میکرو قابلیت اتصال نند فلش و RAM خارجی و السیدی کنترلر داخلی می باشد.
این میکرو بهترین گزینه برای کار با السیدی های رنگی از سایز 3.6 تا 10.1 و... می باشد .سرعت رفرش صفحه بسیار بالا می باشد و بهترین گزینه برای ساخت HMI های صنعتی و انجام پروژه های صنعتی می باشد.

کیفیت PCB بسیار بالا و قطعات استفاده شده در برد همگی 100 درصد اورجینال می باشند.

واما

ساپورت واقعی شده توسط تیم تخصصی کویرالکترونیک مانند بردهای قبلی از جمله LPC1768 صورت خواهد گرفت و همچنین فیلم آموزش Emwin به زبان فارسی و تست شده روی همین بردهم آماده  شد....

توجه:

1.این برد توسط طراح جدید شرکت کویرالکترونیک طراحی شده و مراقب سوء استفاده کنندگان این بخش باشید

2.این برد السیدی های 40 پین  و 50 پین از سایز 3.6 تا 10.1 اینچ و ال ای دی 10.1 اینچ به همراه تاچ را ساپورت میکندو مدار بهینه و کم مصرف نسبت به بردهای مشابه

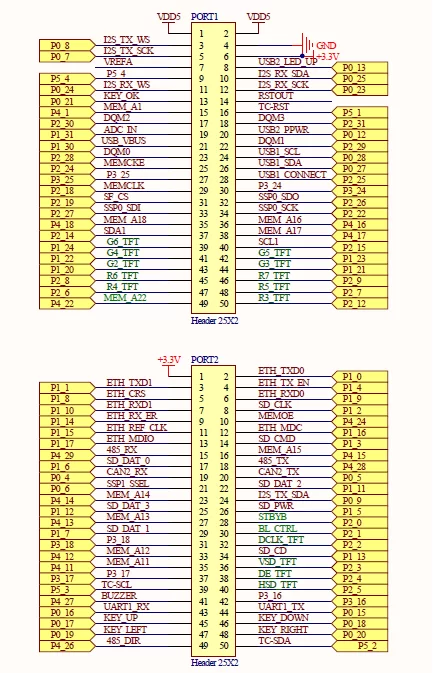

3.این برد از لحاظ پین هدر دوطرف با برد قبلی که در فروشگاه فروش می رفت یکی هستند و مشتریان برد قبلی می توانند بدون تغییر برنامه از آن استفاده کنند. برد قبلی را مشاهده کنید

4. تمامی بخش های برد اعم از ethernet,microsd,lcd40-50pin,can,.... همگی بخوبی تست و کار میکنند(در برد فول)

5.این برد دقیقا مشابه برد نسخه فول می باشد و فقط برخی بخش ها برای قیمت پایین تر مونتاژ نشده است.

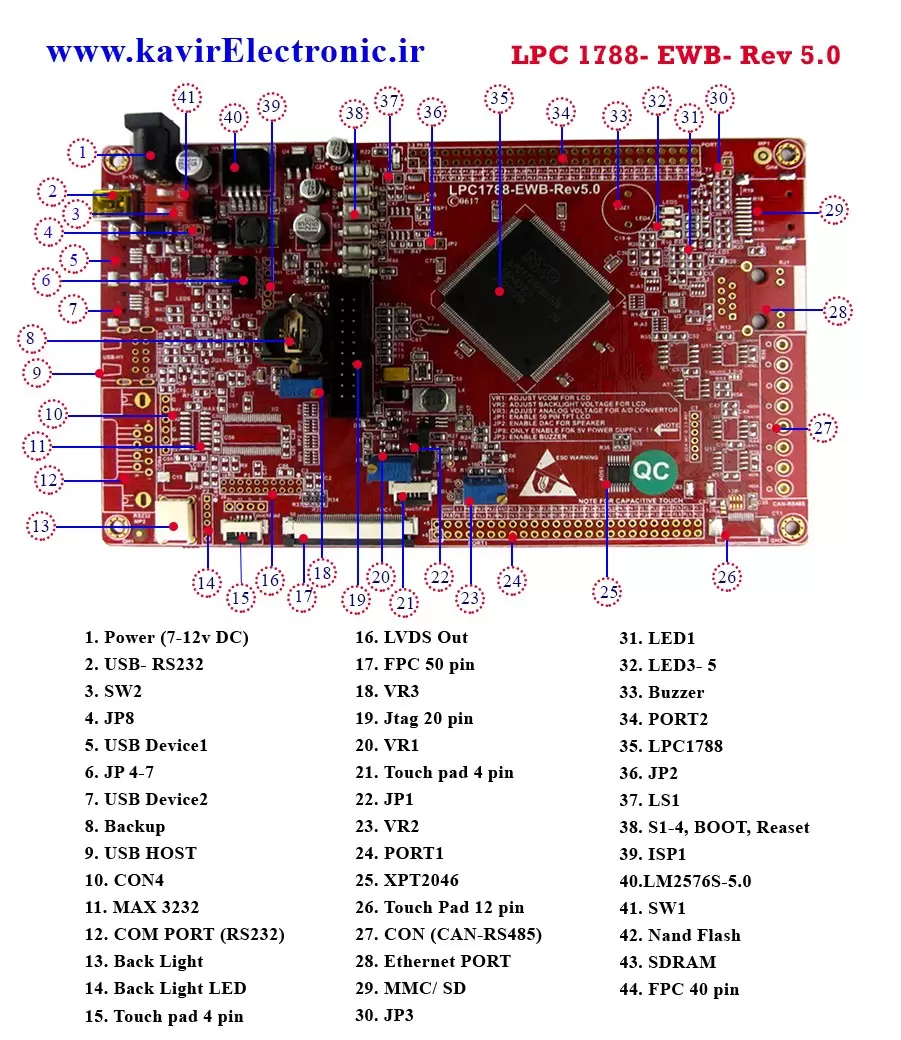

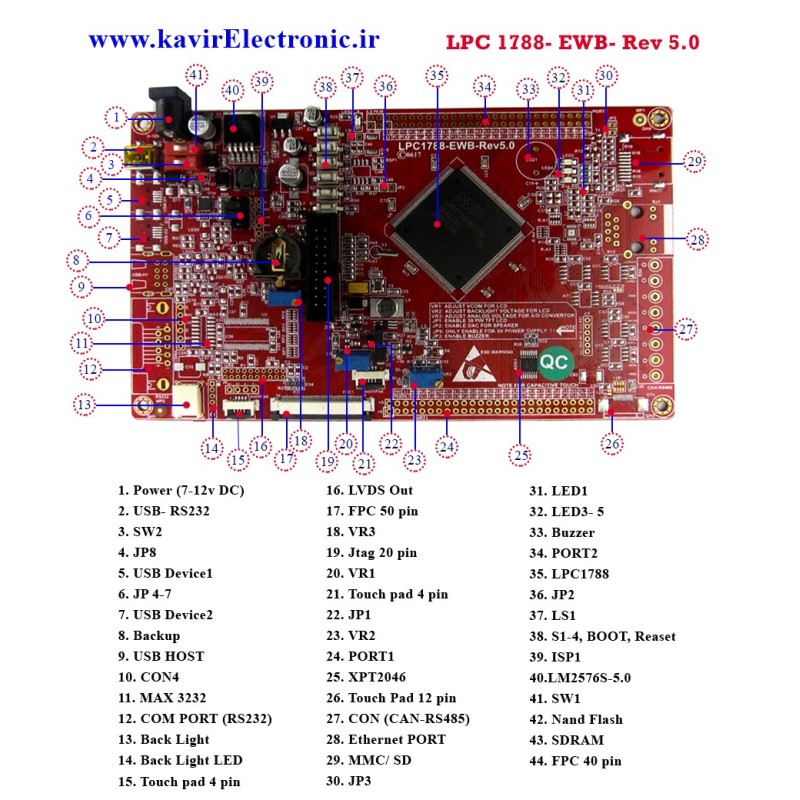

مشخصات برد:

رنگ سبز به معنی این بخش ها مونتاژ شده است و ما بقی قابلیت مونتاژ در صورت نیاز دارد.

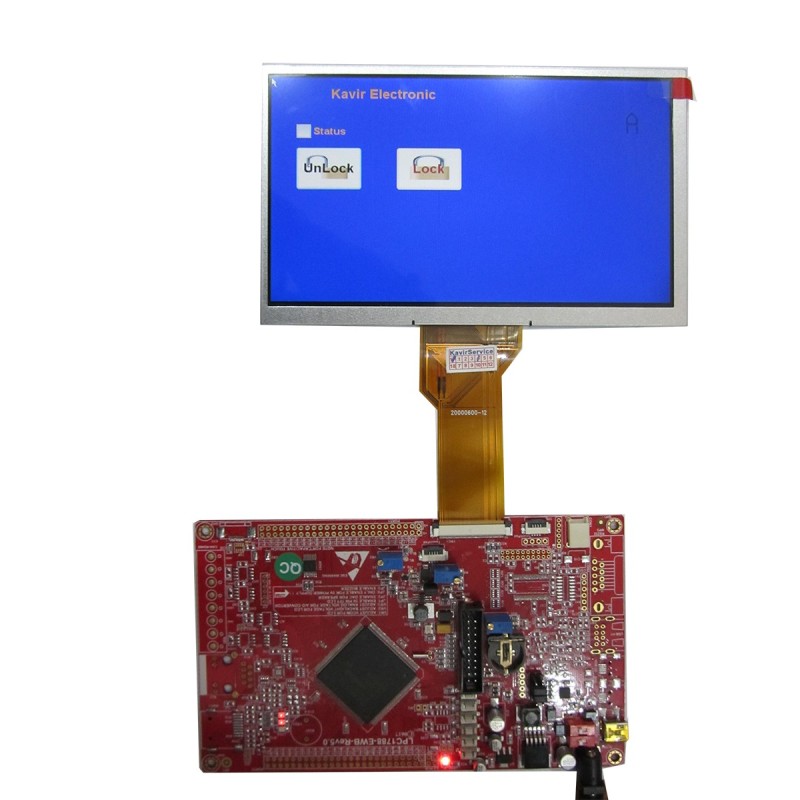

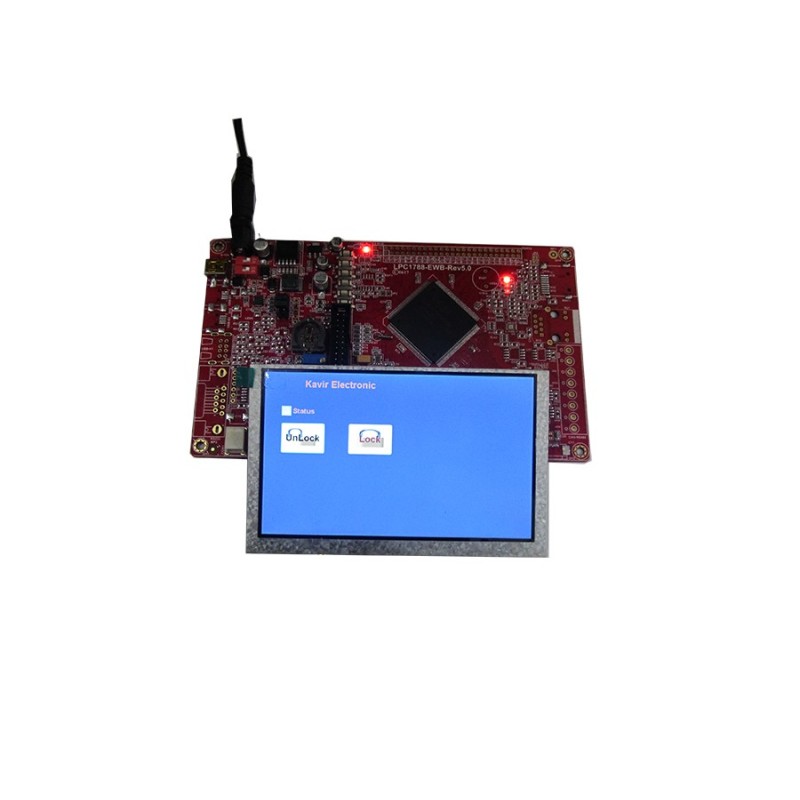

• قابلیت اتصال LCD های رنگی  3.6 تا10.1.0 اینچ (ساپورت السیدی های 50و40 پین TTL )
• ساپورت تاچ مقاومتی 4 پین
• کانکتور 12 پین استاندارد تاچ خازنی با پروتکل I2C

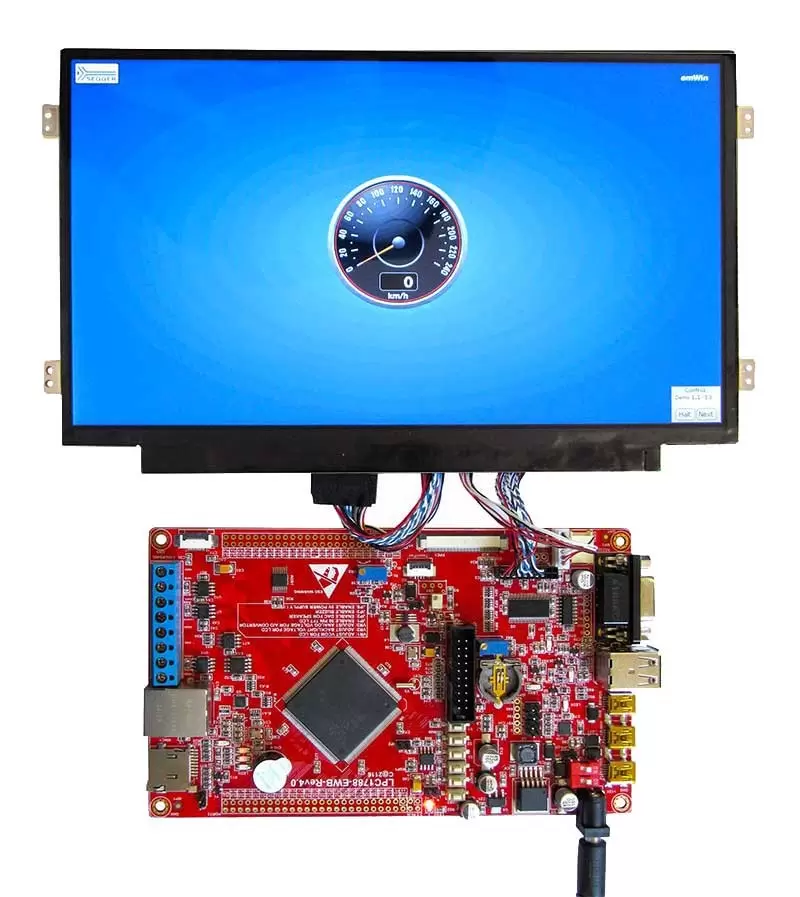

• دارای پورت LVDS و ساپورت مستقیم LED 10.1 تارزولیشین 1024*768
• دارای پورت شبکه ethernet10/100mb
• میکرو اس دی Micro sd
• مدار بک لایت بهینه شده با کنترل و دقت بسیار بالا برای حصول بهترین کیفیت نمایش
• کانکتور 2 پین بک لایت برای السیدی هایی که بک لایت خارجی دارند مثل 8 اینچ و 10.1 اینچ
• قابلیت پروگرام و ایرز میکرو با فلش مجیک در حالتی که میکرو قفل و.. شود مد ISP
• آیسی تاچ کنترلر xpt2046
• NAND Flash 256MB (اختیاری NAND Flash 128MB)
• SDRAM 32MB 16Bit
• RS485
• CAN
• USB HOST
• USB Device
• USB To UART برای دیباگ و پروگرام کردن میکرو
• خروجی سریال با ایسی MAX3232
• JTAG 20Pin استاندارد(قابلیت اتصال به J LINK, ulink و...)
• EEPROM AT24C02
• POT  برای تست ADC
• SPI FLASH 2MB
• RTC BACKUP
• USER KEY
• USER LED
• اضافه شدن ولتاژ رفرنس 3.3 بسیار دقیق REF3033
• امکان اضافه کردن سوکت تاچ خازنی 6 پین و دقیقا منطبق با تاچ خازنی سایت
• size:167*100*20

محتویات محصول:

• هدربرد کاربردی و حرفه ای LPC1788
• DVD شامل سورس ها شماتیک و همه نرم افزارهای مورد نیاز

 لیست مثالها:

[01] EWB_REV_04_GPIO
[02]EWB_REV_04_AT24C02
[03] EWB_REV_04_Button
[04] EWB_REV_04_CAN
[05] EWB_REV_04_SPI Flash (SST25VF016B)
[06] EWB_REV_04_UART1
[07] EWB_REV_04_UART2
[08] EWB_REV_04_USB to UART (UART0) (CP2104)
[09] EWB_REV_04_UsbHost_MassStorage ( USB host 1 )
[10] EWB_REV_04_nand
[11] EWB_REV_04_Emc_sdram_K4S561632C_32M_16BIT
[12] EWB_REV_04_FreeRTOSV6.1.0
[13] EWB_REV_04_RS485 (UART3)
[14] EWB_REV_04_RTC
[15]EWB_REV_04_RTC_uCOSII2.91
[16] EWB_REV_04_uCOSii-uCGUI ( K4S561632C_32M_16BIT 4.3 inch LCD )
[17] EWB_REV_04_uCOSii-uCGUI ( K4S561632C_32M_16BIT 5.0 inch LCD )
[18] EWB_REV_04_uCOSii-uCGUI ( K4S561632C_32M_16BIT 7.0 inch LCD )
[19] EWB_REV_04_uCOSii-uCGUI ( K4S561632C_32M_16BIT 9.0 inch LCD )
[20] EWB_REV_04_uCOSii-uCGUI ( K4S561632C_32M_16BIT 10.1 inch LCD )
[21] EWB_REV_04_uCOSii-uCGUI ( K4S561632C_32M_16BIT 10.1 inch LED )
[22] EWB_REV_04_emWIN516 ( TFT 4.3 inch LCD )
[23] EWB_REV_04_emWIN516 ( TFT 5.0 inch LCD )
[24] EWB_REV_04_emWIN516 ( TFT 7.0 inch LCD )
[25] EWB_REV_04_emWIN516 ( TFT 9.0 inch LCD )
[26] EWB_REV_04_emWIN516 ( TFT 10.1 inch LCD )
[27]EWB_REV_04_emWIN516 ( TFT 10.1 inch LED)
[28] EWB_REV_04_TFT_TEXT_TEST(4.3 inch LCD)
[29] EWB_REV_04_TFT_TEXT_TEST(5.0 inch LCD)
[30] EWB_REV_04_TFT_TEXT_TEST(7.0 inch LCD)
[31] EWB_REV_04_TFT_TEXT_TEST(9.0 inch LCD)
[32] EWB_REV_04_TFT_TEXT_TEST(10.1 inch LCD)
[33] EWB_REV_04_TFT_TEXT_TEST(10.1 inch LED)
[34] EWB_REV_04_TouchPanel_TEST ( 4.3 inch LCD )
[35] EWB_REV_04_TouchPanel_TEST ( 5.0  inch LCD )
[36] EWB_REV_04_TouchPanel_TEST ( 7.0 inch LCD )
[37] EWB_REV_04_TouchPanel_TEST ( 9.0 inch LCD )
[38] EWB_REV_04_USB_VirtualCom
[39]EWB_REV_04_UsbHost_USB FLASH ( USB host 1 and USB host2 )
[40]EWB_REV_04_Emac_uIP
[41]EWB_REV_04_Emac_EasyWeb
[42]EWB_REV_04_ADC0.5

[43]EWB_REV_04_Emc_Nand (دانلود این مثال در بخش دانلود ویژه)

[44]EWB_REV_04_Micro_SD_FATS (دانلود این مثال در بخش دانلود ویژه)

فیلم آموزش زبان C، برای شروع کار با میکروکنترلرها

فیلم آموزشی Emwin و میکرو کنترلر LPC1788

فیلم آموزشی میکروکنترلرLPC1788 مقدماتی متوسط و کاملا...

فیلم آموزشی میکروکنترلرLPC1788 پیشرفته و کاملا کاربردی

کیج آموزشی lpc1788 کاملا کاربردی و تضمین شده

پروگرامر j-link

برد کاربردی و حرفه ای LPC1788-REV5.0- فول

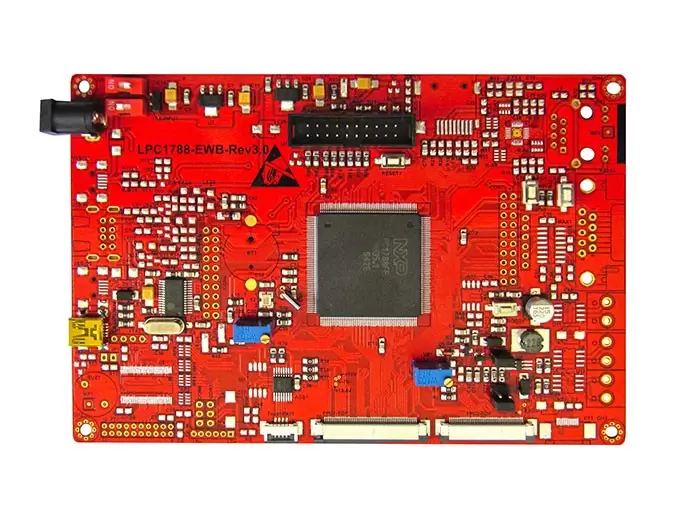

هدر برد کاربردی و حرفه ای LPC1788-REV3.0
