EWB_LPC1768-Header برد آموزش LPC1768

هیچ امتیاز پاداش برای این محصول وجود ندارد.


نظر و رتبه بندی مشتریان

1316000

محصول جدید

هدر برد EWB_LPC1768-Header - کویر الکترونیک

این محصول در انبار موجود نیست

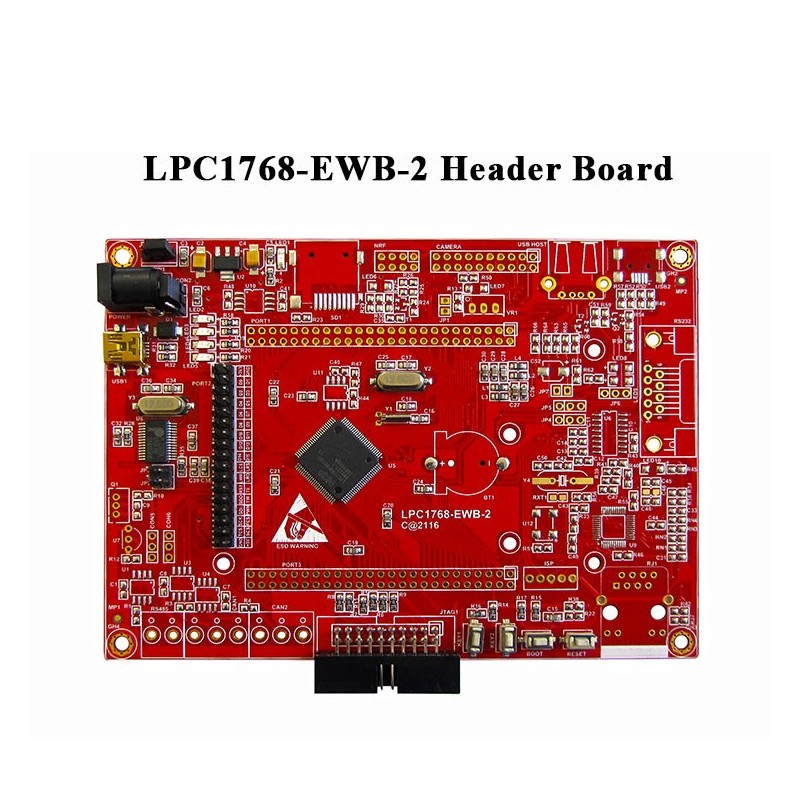

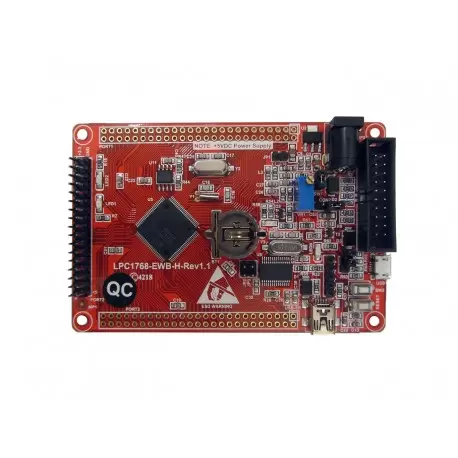

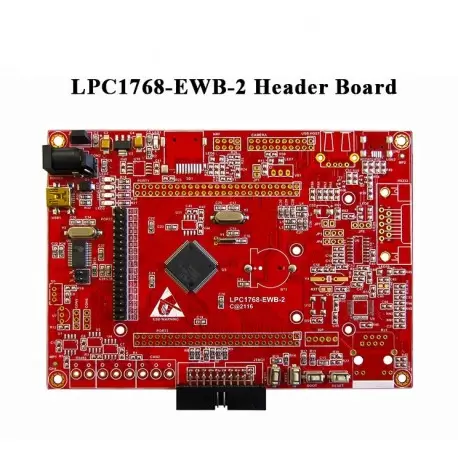

هدر برد کاربردی آموزشیEWB_LPC1768-Header

این برد با هسته میکروکنترلر LPC1768 Cortex-M3می باشد که یکی از بهترین میکروکنترلرهای از لحاظ قیمت و کارایی در بازار می باشد.

همچنین آموزش های فارسی این میکروکنترلر تا سطح پیشرفته موجود می باشد که در ادامه معرفی خواهد شد. و با این برد سازگار می باشد.

قطعات استفاده در این برد اورجینال بوده و از کیفیت بالایی برخوردار می باشد.

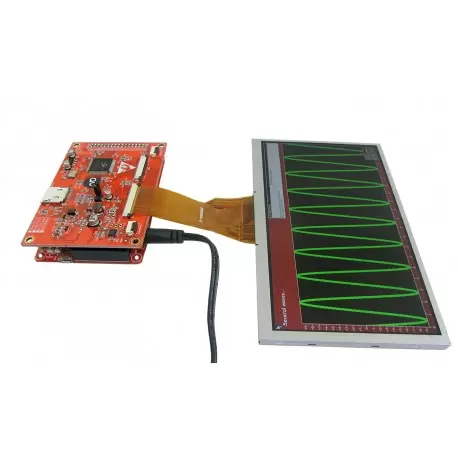

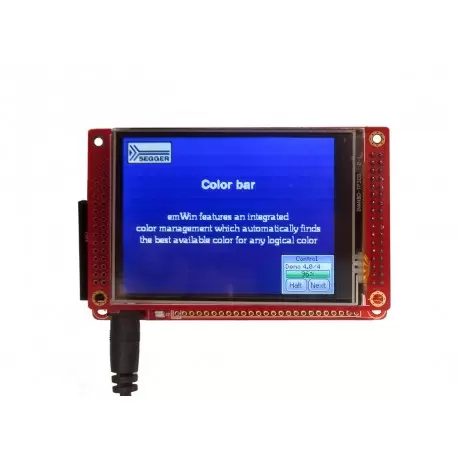

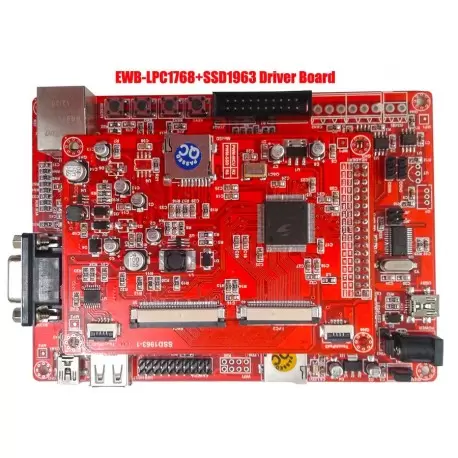

این برد به گونه ای طرحی شده است که درایور بردهای السیدی چینی موجود در سایت و درایور برد SSD1963 تولید کویرالکترونیک را ساپورت میکند.یعنی ساپورت السیدی از 3.2 اینچ تا 9.0 اینچ به همراه مثال

از مزیت های برتر این برد استفاده از مبدل USB2Serial روی خود برد می باشد به دو منظور:

1. بیشتر برنامه ها در بخش سریال از UART0 استفاده شده که متصل به این ایسی می باشد و بسادگی می توانید از طریق پورت USBو نرم افزار سریال به برد متصل شوید

2.قابلیت پروگرام کردن برد با فلش مجیک از طریق USB PC/Laptop

(قابل ذکر است بهترین پروگرامر و دیباگر برای این برد جیلینک می باشد )

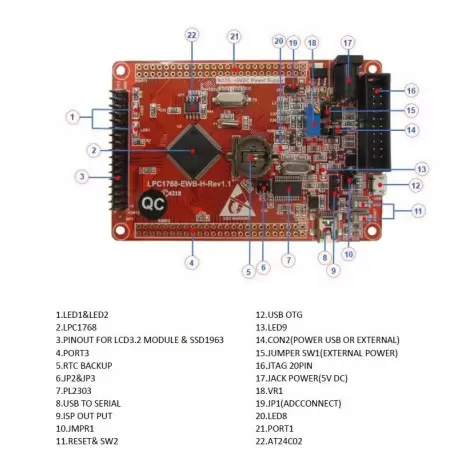

قابلیت ها و امکانات برد:

این بردنسخه هدر برد برد فول EWB-LPC1768 می باشد . در این برد برخی قطعات مونتاژ نشده است و قابلیت راه اندازی السیدی های 3.2 تا 9 اینچ با ماژولهای مربوطه را دارد

  • سه کلید جهت استفاده یوزر و متصل به اینتراپت
  • پتانسیومتر متصل به ADC(مونتاژ نشده)
  • RTC و سوکت باتری بک آپ(مونتاژ نشده)
  • آیسی AT24C02 EEPROM(مونتاژ نشده)
  • سوکت Microsd(مونتاژ نشده)
  • اینترفیس Can(مونتاژ نشده)
  • اینترفیس RS485(مونتاژ نشده)
  • پورت سریال استاندارد RS232(مونتاژ نشده)
  • کانکتور Nrf24l01+(مونتاژ نشده)
  • آیسی فلش AT45DB161 SPI FLASH(مونتاژ نشده)
  • شبکه با آیسی DP83848 با مثالهای کامل 10/100M(مونتاژ نشده)
  • کانکتور USB Devise و USB HOST(مونتاژ نشده)
  • قابلیت اتصال سنسور دمای DS18B20 و...(مونتاژ نشده)
  • قابلیت اتصال IR(مونتاژ نشده)
  • کانکتور جهت اتصال دوربین OV7670(مونتاژ نشده)
  • آیسی USB2serial مونتاژ شده روی برد PL2303TA جهت پروگرام کردن با فلش مجیک از طریق USB و متصل به UART0

[01]GPIO (2015.1.10)
[02]EXTI_Interrupt (2015.1.10)
[03]UART (2015.1.10)
[04] I2C (2015.1.10)
[05]I2S (2015.1.10)
[06]PWM (2015.1.10)
[07]ADC (2015.1.10)
[08]CAN (2015.1.10)
[09]WAV(USE Library) (2015.1.10)
[10] RTC  (2015.1.10)
[11]Timer (2015.1.10)
[12] DAC (2015.1.10)
[13] DMA (2015.1.10)
[14]EEPROM I2C(USE Library)  (2015.1.10)
[15]FATFS V0.08A-SD Card(USE Library) (2015.1.10)
[16]SD_File_FULL
[17] CAN_AD_LCD (2012.6.27)
[18] CAN_UART (2012.6.26)
[19] RS485  (2015.1.10)
[20] Rf24L01 transceiver experiment  (2015.1.10)
[21]Flash-AT45DB161-LCD 3.2   (2015.1.10)
[22]  WDT  (2015.1.10)
|+[23-32]UDP-TCP Ethernet
 +-|--[23]DNS_demo
 +-|--[24]FTP_demo
 +-|--[25]Http_demo
 +-|--[26]Http_upload
 +-|--[27]UDP-TCP-LEDClient
 +-|--[28]UDP-TCP-LLEDSwitch
 +-|--[29]SMTP_demo
 +-|--[30]Telnet_demo
 +-|--[31]EasyWEB
 +-|--[32]uCOSII2.91+lwip-1.3.2(USE Library)
[33] USBCDC (2015.1.10)
[34] USBHostLite  (2015.1.10)
[35] USBMem  (2015.1.10)
[36] USBHID  (2012.4.13)
[37]Scraper Color test TFT 3.2inch
[38]LCD-keil LOGO TFT 3.2inch
[39]TEXT-TFT 3.2inch
[40]uCOS-II+Touch TFT 3.2inch
[41]emWin5.22-TFT3.2inch
[42]Test touch TFT 3.2inch
[43]Touch Screen_TFT_4.3inch
[44] String to LCD_TEXT_TFT_4.3inch
[45]FAT32_Picture_Decoding_SD_TFT4.3inch
[46] BMW Pictures show_TFT4.3inch
[47]UCOS+UCGUI_TFT4.3inch
[48]Touch Screen_TFT_5.0inch
[49] String to LCD_TEXT_TFT_5.0inch
[50]FAT32_Picture_Decoding_SD_TFT5.0inch
[51] BMW Pictures show_TFT5.0inch
[52]UCOS+UCGUI_TFT5.0inch
[53]Touch Screen_TFT_7.0inch
[54] String to LCD_TEXT_TFT_7.0inch
[55]FAT32_Picture_Decoding_SD_TFT_7.0inch
[56]UCOS+UCGUI_TFT7.0inch
[57]Touch Screen_TFT_9.0inch
[58] String to LCD_TEXT_TFT_9.0inch
[59]FAT32_Picture_Decoding_SD_TFT_9.0inch
[60]UCOS+UCGUI_TFT9.0inch

فیلم های آموزشی مرتبط با این برد

فیلم آموزش زبان C، شروع کار با میکروکنترلرها

برد آموزشی lpc1768فیلم آموزش Emwin و میکروکنترلر LPC1768

فیلم آموزشی برد lpc1768کاملترین مجموعه فیلم آموزشی میکروکنترلر LPC1768

مجموعه کامل فیلم آموزشی lpc1768

فیلم آموزشی میکروکنترلرLPC1768 پیشرفته و کاملا کاربردی

پروگرامر j-link

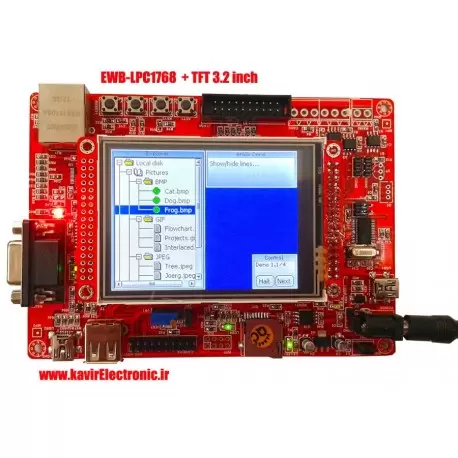

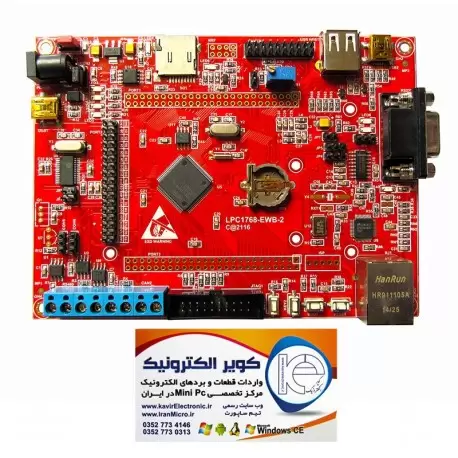

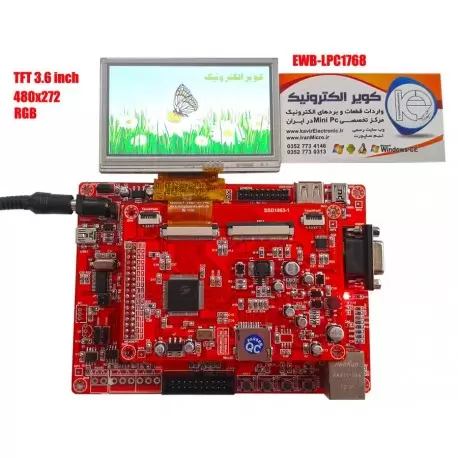

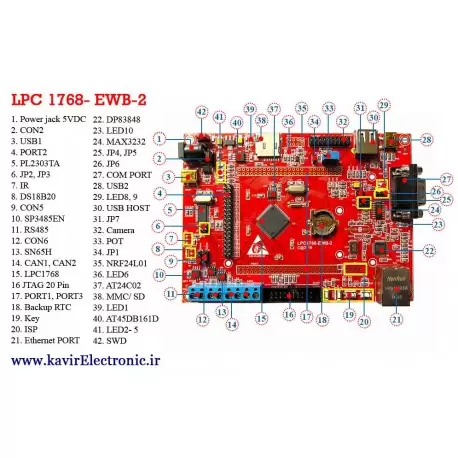

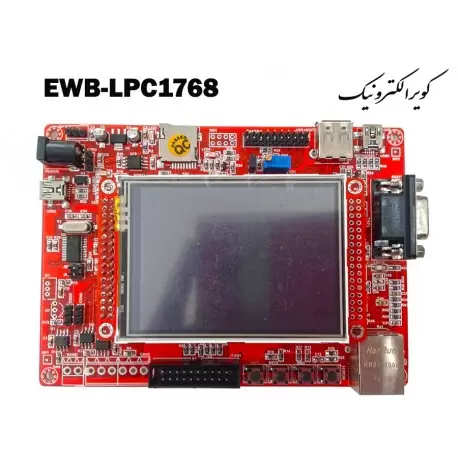

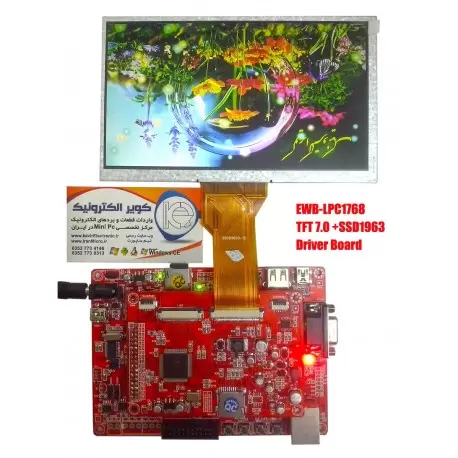

برد آموزشی کاربردی LPC1768 مدل EWB





نظرات

ثبت نام مورد نیاز نمی باشد!

4 سوال(ها) پاسخ داده خواهد شد

اگر سوال و یا نظری دارید مطرح نمائید

(اختیاری)
*(برای دریافت پاسخ مورد نیاز می باشد)
  • ارسال شده توسط یک مهمان
    در 25/04/1399
    سلام قطعاتی که مونتاژ نشده داخل پکیج موجود است یا باید جداگانه تهیه بشه؟ پاسخ:
    سلام خیر باید جداگانه تهیه شود
  • ارسال شده توسط میلاد
    در 13/08/1396
    سلام ممکنه شماتیک و pcb این بورد رو هم در اختارمون بزارید تا بتونیم قطعاتش رو به راحتی تهیه کنیم پاسخ:
    سلام توی سی دی تون هست؟!...
  • ارسال شده توسط رامین شهابی
    در 13/04/1396
    باسلام آیا این برد نقشه روتینی هم داره تا خودمون مونتاژ کنیم.(قطعات مونتاژ رو خودمون باید تهیه کنیم)باتشکر پاسخ:
  • ارسال شده توسط سعیده
    در 15/09/1395
    سلام برای یادگیری این برد باید پک اموزشی جدا تهیه بشه یا سی دی اموزشش داخل همین پک هست؟ ال سی دی هم باید جدا تهیه بشه؟ پاسخ:
    سلام این محصول فقط شامل برد هست. فیلم آموزشی و مایشگر جدا باید خریداری شود.
محتوا فقط مخصوص خریداران می باشد. لطفا محصول را ثبت و پرداخت کنید محتوا اتوماتیک نمایش میدهد.
