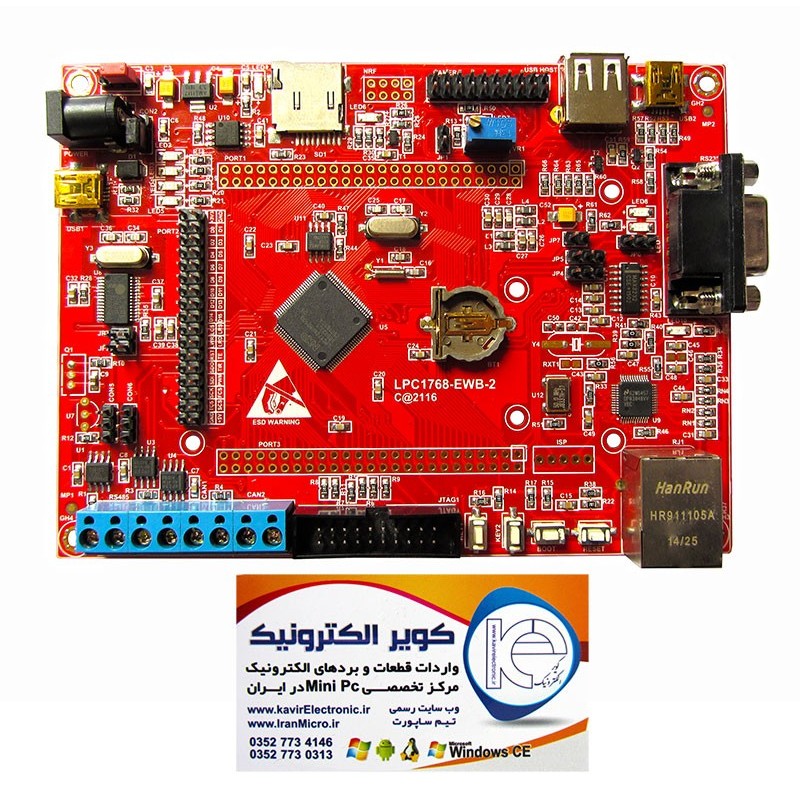

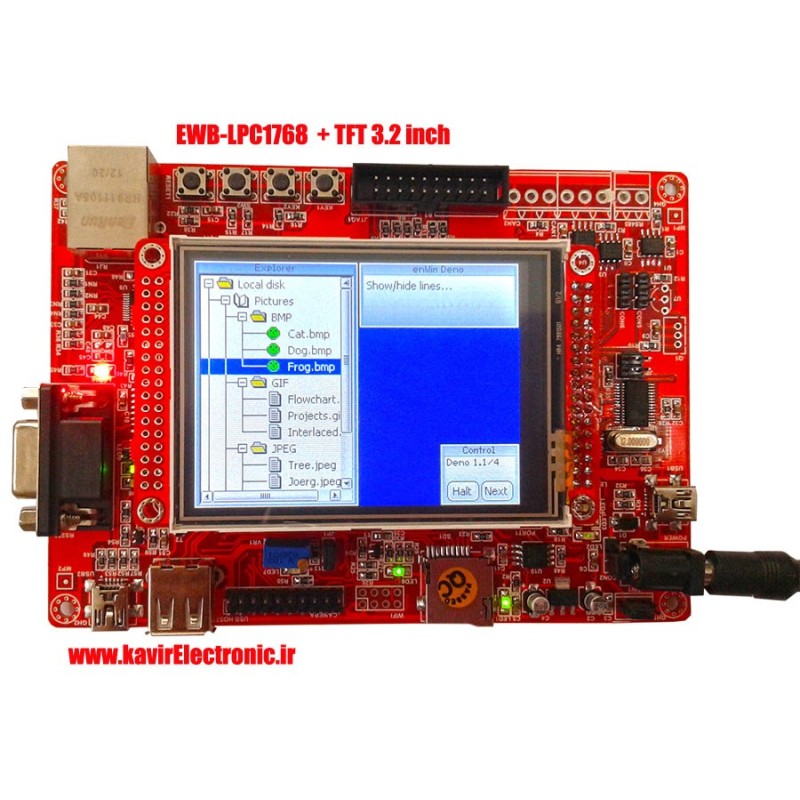

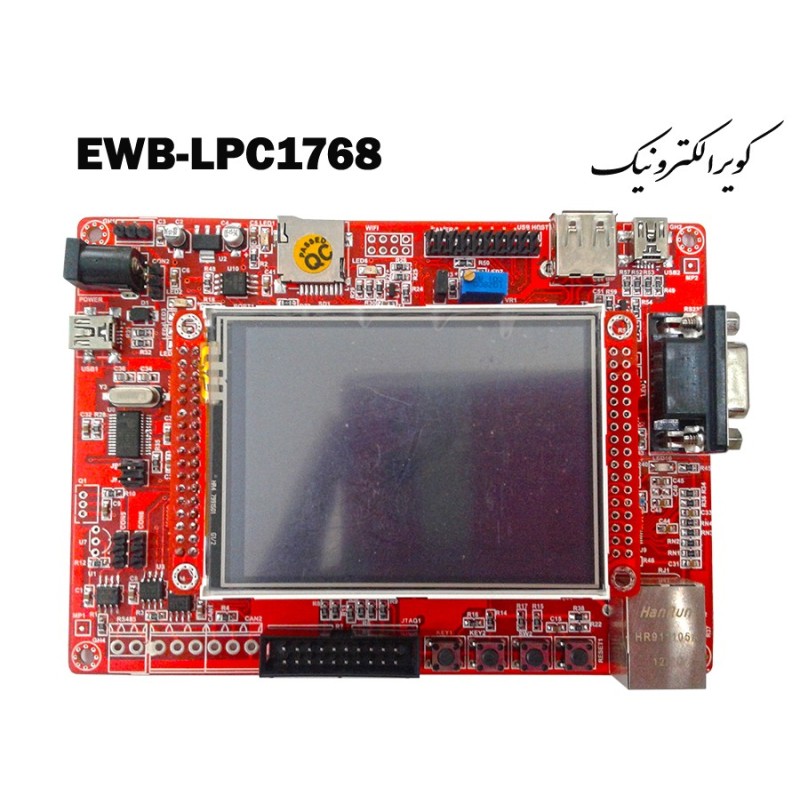

برد آموزشی کاربردی LPC1768 مدل EWB

با خرید این محصول 24 امتیاز وفاداری. سبد شما در مجموع 24 امتیاز وفاداری که می تواند به کوپن تخفیف تبدیل شود به ارزش 120,000 ریال.


نظر و رتبه بندی مشتریان

محصول جدید

24,310,000 ریال

برد کاربردی آموزشی LPC1768



برد کاربردی آموزشی EWB-LPC1768

این برد با هسته میکروکنترلر LPC1768 Cortex-M3می باشد که یکی از بهترین میکروکنترلرهای از لحاظ قیمت و کارایی در بازار می باشد.

همچنین آموزش های فارسی این میکروکنترلر تا سطح پیشرفته موجود می باشد که در ادامه معرفی خواهد شد. و با این برد سازگار می باشد.

قطعات استفاده در این برد اورجینال بوده و از کیفیت بالایی برخوردار می باشد.

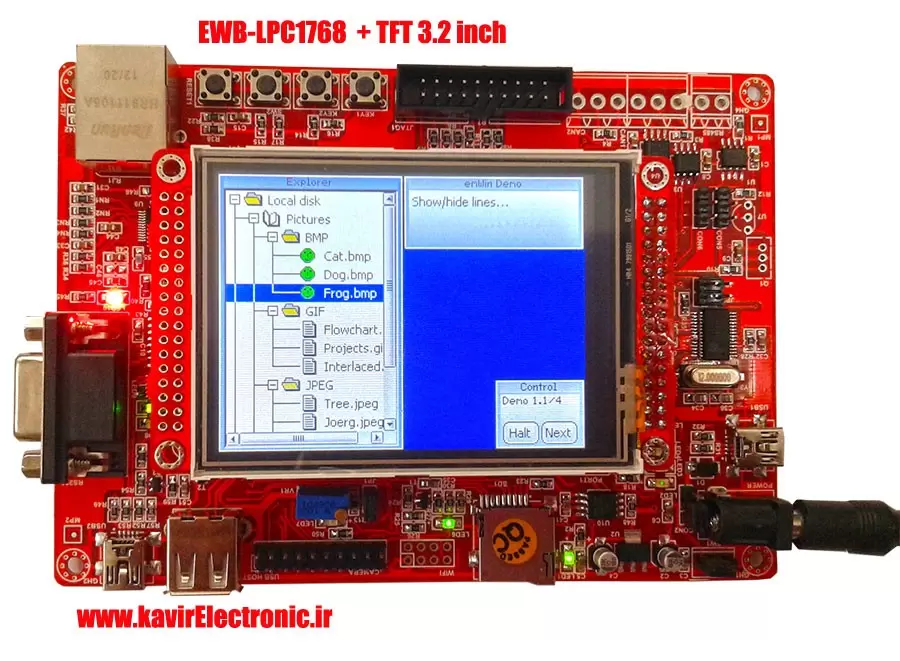

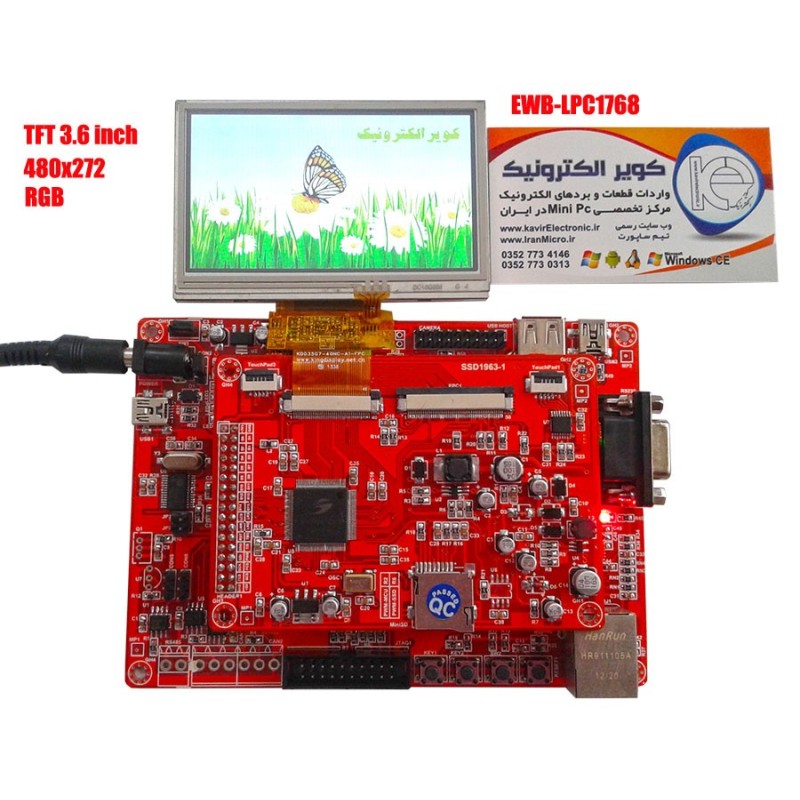

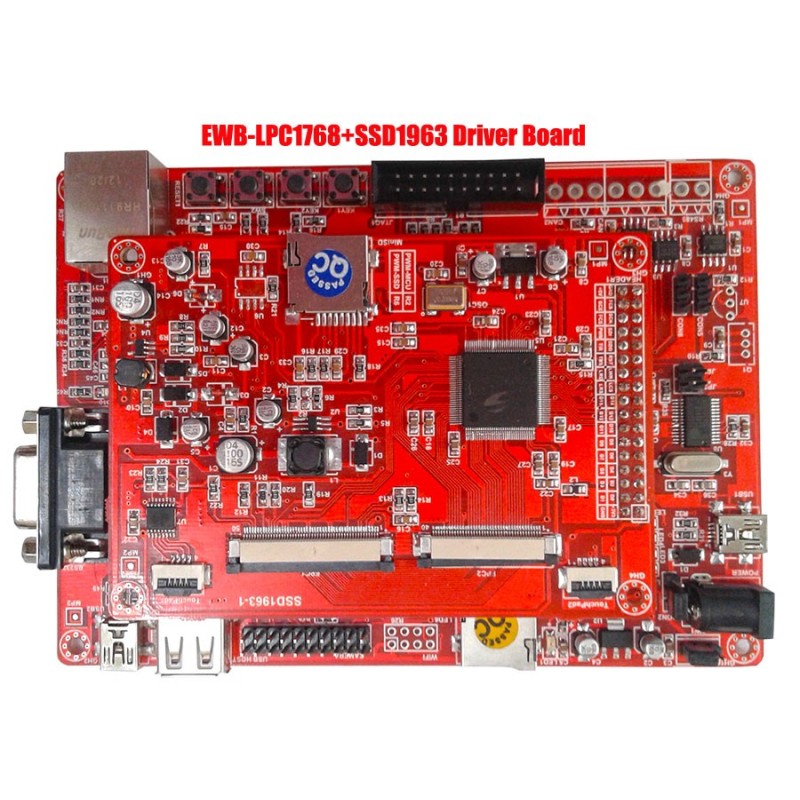

این برد به گونه ای طرحی شده است که درایور بردهای السیدی چینی موجود در سایت و درایور برد SSD1963 تولید کویرالکترونیک را ساپورت میکند.یعنی ساپورت السیدی از 3.2 اینچ تا 9.0 اینچ به همراه مثال

از مزیت های برتر این برد استفاده از مبدل USB2Serial روی خود برد می باشد به دو ممنظور:

1. بیشتر برنامه ها در بخش سریال از UART0 استفاده شده که متصل به این ایسی می باشد و بسادگی می توانید از طریق پورت USBو نرم افزار سریال به برد متصل شوید

2.قابلیت پروگرام کردن برد با فلش مجیک از طریق USB PC/Laptop

(قابل ذکر است بهترین پروگرامر و دیباگر برای این برد جیلینک می باشد )

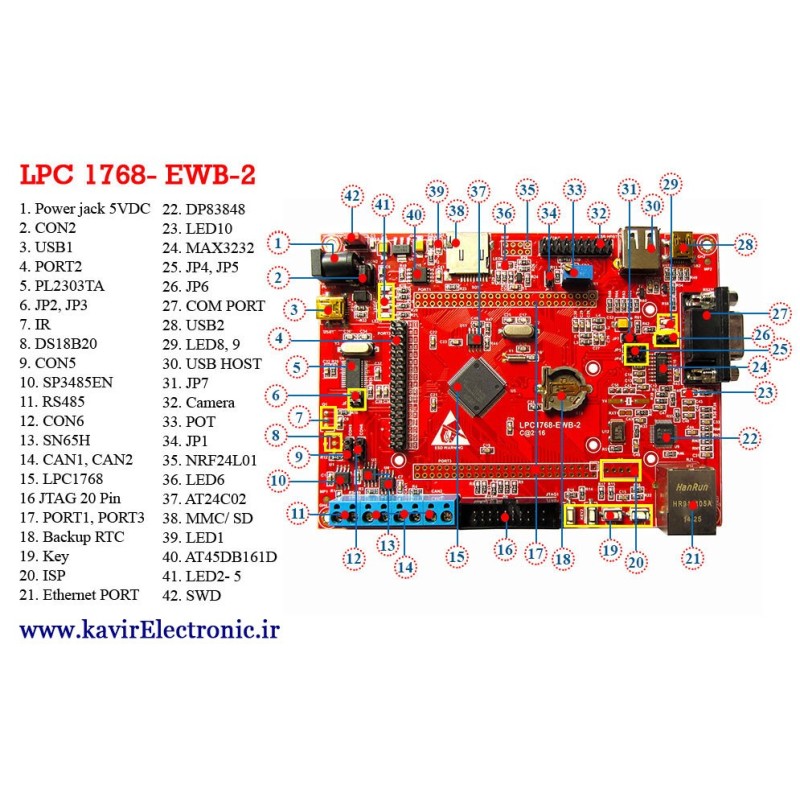

قابلیت ها و امکانات برد:

  • سه کلید جهت استفاده یوزر و متصل به اینتراپت
  • پتانسیومتر متصل به ADC
  • RTC و سوکت باتری بک آپ
  • آیسی AT24C02 EEPROM
  • سوکت Microsd
  • اینترفیس Can
  • اینترفیس RS485
  • پورت سریال استاندارد RS232
  • کانکتور Nrf24l01+
  • آیسی فلش AT45DB161 SPI FLASH
  • شبکه با آیسی DP83848 با مثالهای کامل 10/100M
  • کانکتور USB Devise و USB HOST
  • قابلیت اتصال سنسور دمای DS18B20 و...
  • قابلیت اتصال IR
  • کانکتور جهت اتصال دوربین OV7670
  • آیسی USB2serial مونتاژ شده روی برد PL2303TA جهت پروگرام کردن با فلش مجیک از طریق USB و متصل به UART0

[01]GPIO (2015.1.10)
[02]EXTI_Interrupt (2015.1.10)
[03]UART (2015.1.10)
[04] I2C (2015.1.10)
[05]I2S (2015.1.10)
[06]PWM (2015.1.10)
[07]ADC (2015.1.10)
[08]CAN (2015.1.10)
[09]WAV(USE Library) (2015.1.10)
[10] RTC  (2015.1.10)
[11]Timer (2015.1.10)
[12] DAC (2015.1.10)
[13] DMA (2015.1.10)
[14]EEPROM I2C(USE Library)  (2015.1.10)
[15]FATFS V0.08A-SD Card(USE Library) (2015.1.10)
[16]SD_File_FULL
[17] CAN_AD_LCD (2012.6.27)
[18] CAN_UART (2012.6.26)
[19] RS485  (2015.1.10)
[20] Rf24L01 transceiver experiment  (2015.1.10)
[21]Flash-AT45DB161-LCD 3.2   (2015.1.10)
[22]  WDT  (2015.1.10)
|+[23-32]UDP-TCP Ethernet
 +-|--[23]DNS_demo
 +-|--[24]FTP_demo
 +-|--[25]Http_demo
 +-|--[26]Http_upload
 +-|--[27]UDP-TCP-LEDClient
 +-|--[28]UDP-TCP-LLEDSwitch
 +-|--[29]SMTP_demo
 +-|--[30]Telnet_demo
 +-|--[31]EasyWEB
 +-|--[32]uCOSII2.91+lwip-1.3.2(USE Library)
[33] USBCDC (2015.1.10)
[34] USBHostLite  (2015.1.10)
[35] USBMem  (2015.1.10)
[36] USBHID  (2012.4.13)
[37]Scraper Color test TFT 3.2inch
[38]LCD-keil LOGO TFT 3.2inch
[39]TEXT-TFT 3.2inch
[40]uCOS-II+Touch TFT 3.2inch
[41]emWin5.22-TFT3.2inch
[42]Test touch TFT 3.2inch
[43]Touch Screen_TFT_4.3inch
[44] String to LCD_TEXT_TFT_4.3inch
[45]FAT32_Picture_Decoding_SD_TFT4.3inch
[46] BMW Pictures show_TFT4.3inch
[47]UCOS+UCGUI_TFT4.3inch
[48]Touch Screen_TFT_5.0inch
[49] String to LCD_TEXT_TFT_5.0inch
[50]FAT32_Picture_Decoding_SD_TFT5.0inch
[51] BMW Pictures show_TFT5.0inch
[52]UCOS+UCGUI_TFT5.0inch
[53]Touch Screen_TFT_7.0inch
[54] String to LCD_TEXT_TFT_7.0inch
[55]FAT32_Picture_Decoding_SD_TFT_7.0inch
[56]UCOS+UCGUI_TFT7.0inch
[57]Touch Screen_TFT_9.0inch
[58] String to LCD_TEXT_TFT_9.0inch
[59]FAT32_Picture_Decoding_SD_TFT_9.0inch
[60]UCOS+UCGUI_TFT9.0inch

جهت نمایش عکس با کیفیت بالا روی آن کلیک کنید:

برد آموزشی کاربردیlpc1768- کویر الکترونیک

برد آموزشی- کویر الکترونیکبرد آموزشی کاربردی-کویر الکترونیکبرد آموزشی -کویر الکترونیک


فیلم آموزش زبان C، شروع کار با میکروکنترلرها

برد آموزشی-کویر الکترونیک

فیلم آموزش میکروکنترلر LPC1768 (بررسی رجیستری و توابع CMSIS) سطح مقدماتی و متوسط

فیلم آ

فیلم آموزشی میکروکنترلر LPC1768 (سطح پیشرفته)

فیلم آموزش Emwin و میکروکنترلر LPC1768

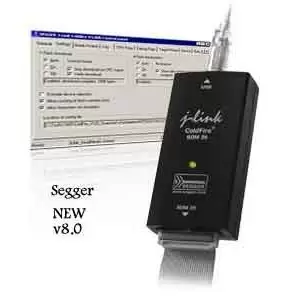

پروگرامر j-link

هدر برد کاربردی و حرفه ای LPC1768

نظرات

ثبت نام مورد نیاز نمی باشد!

26 سوال(ها) پاسخ داده خواهد شد

اگر سوال و یا نظری دارید مطرح نمائید

(اختیاری)
*(برای دریافت پاسخ مورد نیاز می باشد)
  • ارسال شده توسط پوریا مرادی
    در 18/10/1401
    سلام ببخشید این برد از ال سی دی ili9486 3.5 اینچی مستقیما ساپورت میکنه؟ و از اون lcd که برد قرمز داره و 3.2 اینچ هست چی؟ آیا از جفتشون مستقیما و بدون هیچ رابطی ساپورت میکنه؟ ممنون پاسخ:
    سلام ماژول که مستقیم وصل بشه همون ssd1289 هست ولی با سیم کشی اکثر ماژولها میتونید راه بندازین
  • ارسال شده توسط یک مهمان
    در 12/06/1401

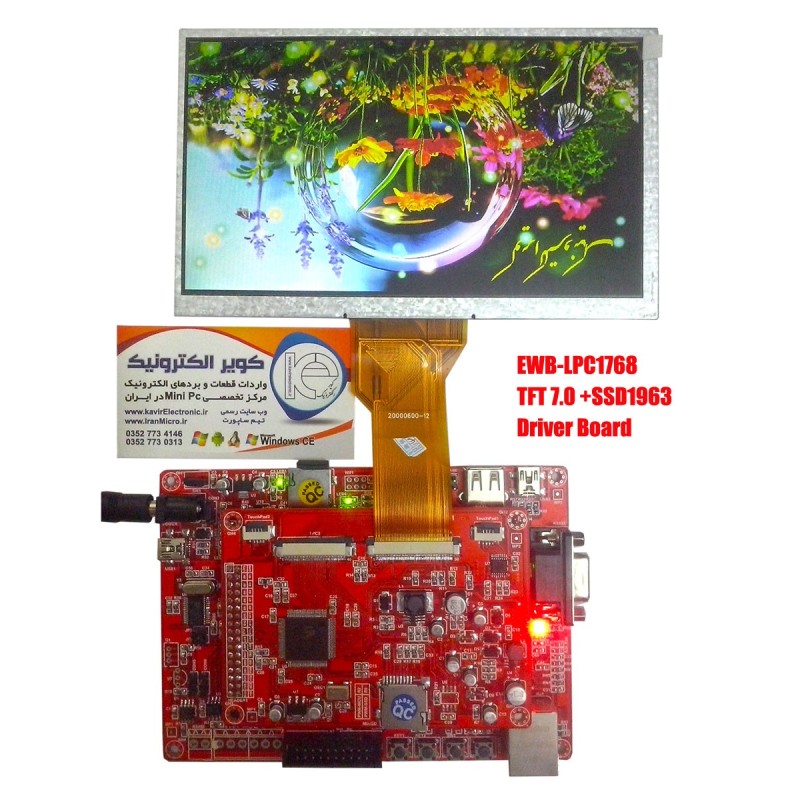

    سلام این برد ال سی دی 7 اینچ AT070TN92 50 پین هم ساپرت میکنه؟ پاسخ:
    سلام بله این برد تا رزولوشن800*480 ساپورت میکنه
  • ارسال شده توسط یک مهمان
    در 17/05/1400
    لطفا ابعاد برد را بفرمایید پاسخ:
    سلام 14*10 سانت
  • ارسال شده توسط یک مهمان
    در 11/06/1399
    سلام . میخواستم بدونم مثالهای keil هم موجود است یا نه . ممنون پاسخ:
    سلام بله مثال ها رو می تونید بعد از خرید از لینک دانلود ویژه بردارین و هم اینکه در یک دی وی دی همراهب ا بردبراتون ارسال میشه
  • ارسال شده توسط امیر
    در 16/12/1398
    با سلام و احترام من این برد رو خریدم ولی برای پروگرام کردن پورت com اضافه نمیشه و ارور usb device not recognized میده ضمنا دوتا جامپر کنار آیسی pl2303 رو زدم درایورشم نصب کردم حتی از سایت هم درایورشو دوباره گرفتم نصب کردم کلا usb رو میشناسه ولی پورت com اضافه نمیشه ممنون میشم راهنمایی کنید . پاسخ:
    سلام لطفا به ساپورت پیام بدین @kavirsupport
  • ارسال شده توسط عسکری
    در 13/12/1397
    با سلام من برد آموزشی lpc1788 و LCD7 inch از شما خریدم و راه اندازی کردم برای اینکه قونت متنی که روی LCD نمایش میدم بزرگتر باشه راهی هست؟ از مثال خودتان برای راه اندازی lcd استقاده کردم پاسخ:
    سلام لطفا در فروم پرسیده شود
  • ارسال شده توسط محمد چراغی
    در 02/09/1396
    سلام ، من برد ewb و ماژول ال سی دی 3.2 اینچی رو تهیه کردم . با توجه به اینکه چیپ ssd1289 نه بر روی برد هست و نه بر روی ماژول tft پس چطوری این ماژول ال سی دی رو راه اندازی کنم ؟ لطفا راهنمایی کنید پاسخ:
    سلام این السیدی درایور داخلی دارد اصلا نیازی نیست که شما چیپ رو ببینید . درایور داخل خود السیدی تعبیه شده
  • ارسال شده توسط محمد
    در 27/08/1396
    با سلام من برد ewb رو خریداری کردم و در سفارش بعدی ماژول ال سی دی3.2 اینچ رو هم خریدم و تازه فهمیدم درایور ssd1963 نه روی برد ewb وجود داره و نه روی ماژول ال سی دی !! حتی اگه برد درایور ssd1963رو هم جداگانه بخرم و نصب کنم روی ewb باز هم این ماژول روی اون نصب نمیشه چون درایور سوکت 40 و 50 پین داره واسه ال سی دی خام !!!! من نمیفهمم چرا توی سایت برد ewb و این ماژول با هم فروخته میشه درحالی که این دو هیچ سازگاری با هم ندارند؟؟؟ الان تکلیف من که این ماژول 3.2 رو خریدم چیه؟؟؟ چیکارش کنم؟؟؟؟؟؟ اگه جوابتون اینه کهewb قدیمی درایور ssd1963 داشته و ewb2 این درایور رو نداره پس چرا عکس برد قدیمی رو به همراه ماژول 3.2 راه اندازی شده روی اون رو توی سایت گذاشتین که مردم اشتباه کنند؟ پاسخ:
    سلام خوب ماژول 3.2 و السیدی های رنگی جدا از هم هستن .....
  • ارسال شده توسط محمد
    در 21/08/1396
    سلام این برد من خریدم با jlink پروگرام نمیشه ؟ پاسخ:
    سلام مشکلی نداره با جیلینک خیلی راحت پروگرام می شود
  • ارسال شده توسط حسین علیزاده
    در 02/07/1396
    سلام من دوتا از این برد گرفتم یکی رو اشتباهاً به تغذیه 20 ولت وصل کردم که ای سی lm1117 رفت هوا بعد از عوض کردنش نمیدونم چرا خروجی آی سی اتصال به زمینه بعد خود lm1117 داغ میکنه یکی دیگه بی هیچ دلیلی خروجی 3.3 ولت اتصال به زمینه لطفا راهنمایی کنید چون از این سری برد هیچ راهنمای درستی تو اینترنت موجود نیست پاسخ:
    سلام خوب این برد مشکل جدی داره و برای تعمیر میتونید با فروشگاه در تماس باشید. شماتیک همراه سی دی هست و یا دانلود ویژه میتونید دانلود کنید
  • ارسال شده توسط ramin
    در 05/04/1396
    سلام من این برد رو هیچ جوری با flash magic نمیتونم پروگرامش کنم.همش این خطا رو میده failed the auto baud میشه راهنمایی کنید پاسخ:
  • ارسال شده توسط َAmir
    در 24/03/1396
    سلام ببخشید دوباره مزاحم شدم ... یعنی حتی کابل شبکه وکابل آدابتور هم نداره؟؟ باید جدا بخریم؟؟ پاسخ:
    سلام این برد فقط برد هست و هیچ چیزی دیگه ای همراه ان نیست بله همه ی قطعات همراه را باید جدا خرید کنید موفق باشید
  • ارسال شده توسط Amir
    در 18/03/1396
    سلام خسته نباشید اگه ممکنه بصورت مختصر لوازم جانبی این محصول را ذکر فرمایید تا در صورت لزوم لوازم مورد نیاز که همراه نیست خریداری شود... با تشکر پاسخ:
    سلام این برد فقط برد هست و هیچ لوازم جانبی همراه آن نمی باشد موفق باشید
  • ارسال شده توسط امیر
    در 08/02/1396
    سلام خسته نباشید میخواستم بدونم در پکیج این بورد چه چیزایی غیر از خود بورد هست؟؟ کابل .. ال سی دی ... (برای چیزایی که نیست سفارش بدیم )فایلی برای دانلود به عنوان یوزرمنوآل این برد هست که جزئیات گفته باشه؟؟ از کجا دانلود کنیم؟؟؟تشکر پاسخ:
    سلام بعد از خرید میتونید تمام مثال ها شماتیک و... در دانلود ویژه دانلود کنید موفق باشید
  • ارسال شده توسط رامین
    در 17/01/1396
    با سلام تو قسمت توضیحات گفتین که اگه usb1 رو به کامپیوتر متصل کنید کامپیوتر اونو به عنوان یک پورت شناسایی میکنه.من جامپر ها رو هم متصل کردم ولی جواب نداد.میشه راهنمایی کنید؟ پاسخ:
    سلام اگر روی برد دقت کنید یک آس سی یو اس بی به سریال دارد که باید درایور آن را نصب کنید درایور pl2303
  • ارسال شده توسط mehdi
    در 16/11/1395
    سلام در برنامه نمونه همراه برد برای USB HID فقط یک بایت اطلاعات از برد به کامپیوتر ارسال می شود. اگر خواسته باشیم اطلاعات بیشتری ارسال کنیم چه تغییری باید در برنامه داده شود؟ با تشکر پاسخ:
    سلام در انجمن مطرح کنید.
  • ارسال شده توسط امیر
    در 11/11/1395
    سلام و خسته نباشید یکم راجع به پروگرام کردن با usb توضیح میدین بعد از نصب فلش مجیک از کدام usb روی برد استفاده کنیم با تشکر پاسخ:
    سلام با استفاده از USB-RS232. داخل منوال برد این موضوع کامل توضیح داده شده است.
  • ارسال شده توسط mohamad
    در 09/09/1395
    با سلام من این بورد رو خریداری کردم . وقتی با پورت USB به کامپیوتر متصل می کنم، کامپیوتر قطعه رو نمیشناسه. اگر امکان دارد راهنمایی کنید. با تشکر پاسخ:
    سلام برنامه USBCDC و یا بوت لودر رو اجرا کنید...
  • ارسال شده توسط apextech.ir
    در 17/08/1395
    مدیریت محترم لطفا عکسی که LCD بر روی برد نصب شده رو از بالای صفحه بردارید و در قسمت قابلیت ها قرار بدهید تا باعث اشتباه کاربران نشود. چرا که اکثر کاربران فکر می کنند که برد همراه با LCD ارسال میشه (ذکر مدل بدون LCD در نام برد باعث جلوگیری از سوتفاهم های احتمالی میشه) با تشکر. پاسخ:
    سلام پکیج این محصول با السیدی قابل انتخاب هست. مواردی که لوازم جانبی ارائه شود در قسمت توضیحات، لوازم جانبی ذکر می شود.
  • ارسال شده توسط بابک
    در 17/08/1395
    سلام آیا برد درایور تاچ دارد پاسخ:
    سلام با استفاده از درایور برد تاچ هم می توانید وصل کنید.
  • ارسال شده توسط صفا سلیمی
    در 07/08/1395
    با سلام اگه بردو با درایور بخرم ٍ، ال سیدی همراش هست ؟ پاسخ:
    سلام اگر پکیج برد + ماژول السیدی 3.2 انتخاب کنید، السیدی 3.2 هم ارسال می شود. در غیر این صورت السیدی باید جدا خریداری شود.
  • ارسال شده توسط حسن
    در 27/05/1395
    1) آیا همراه با این برد بسته ی آموزشی هم چیزی ارسال میشه برای استفاده از قابلیت های اون؟ و 2) آیا همزمان میشه اترنت و micro sd و usb رو همزمان استفاده کرد؟ با فقط هر بار میشه فقط یکی از درگاه ها ی ورودی رو استفاده کنیم؟ پاسخ:
    1.فیلم اموزشی در سایت هست باید جدا تهیه کنید 2.همزمانی تست نشده ببینیم که تداخل بین پایه ها هست یا نه
  • ارسال شده توسط سعید رحیمی نژاد
    در 29/04/1395
    سلام ببخشید روی این برد آموزشی چه lcd ی هست یا اصلا بدون lcd هستش ؟؟ پاسخ:
    سلام برای این برد پکیج برد + السیدی 3.2 هست. علاوه بر این سایر السیدی های موجود در فروشگاه رو با استفاده از پکیج برد + درایور برد SSD1963 می تونید راه اندازی کنید. البته در این مورد السیدی باید جدا خریداری شود.
  • ارسال شده توسط یک مهمان
    در 20/03/1395
    با سلام کی این برد را موجود مینمایید؟ پاسخ:
    سلام بردش موجود هست. ماژول السیدی انشاالله تا 4 هفته دیگه موجود میشه.
  • ارسال شده توسط احمد
    در 14/12/1394
    با سلام این بورد LCD لمسی را ساپورت میکند؟ پاسخ:
    سلام بله.یک برد درایور بگیرین
  • ارسال شده توسط یک مهمان
    در 26/08/1394
    با سلام خواستم بدونم بورد تحت عنوان "بورد EWB + بورد درایور ssd1963 " که قیمتش 160 هزار تومان است، LCD دارد یا خیر!؟ با سپاس پاسخ:
    سلام خیر السیدی باید با توجه به مدلی که میخواین جدا تهیه نمائید
