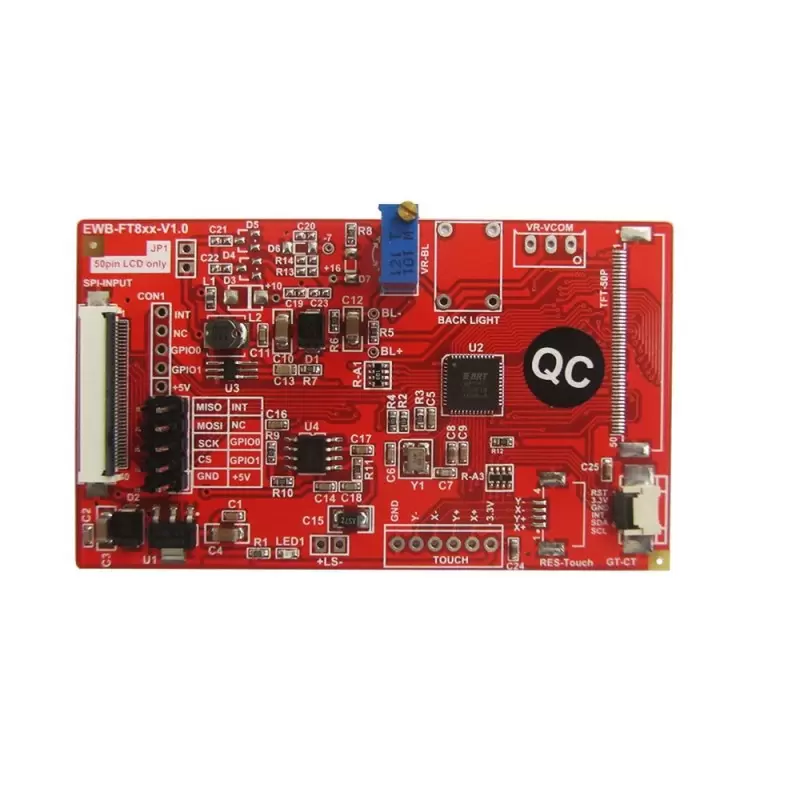

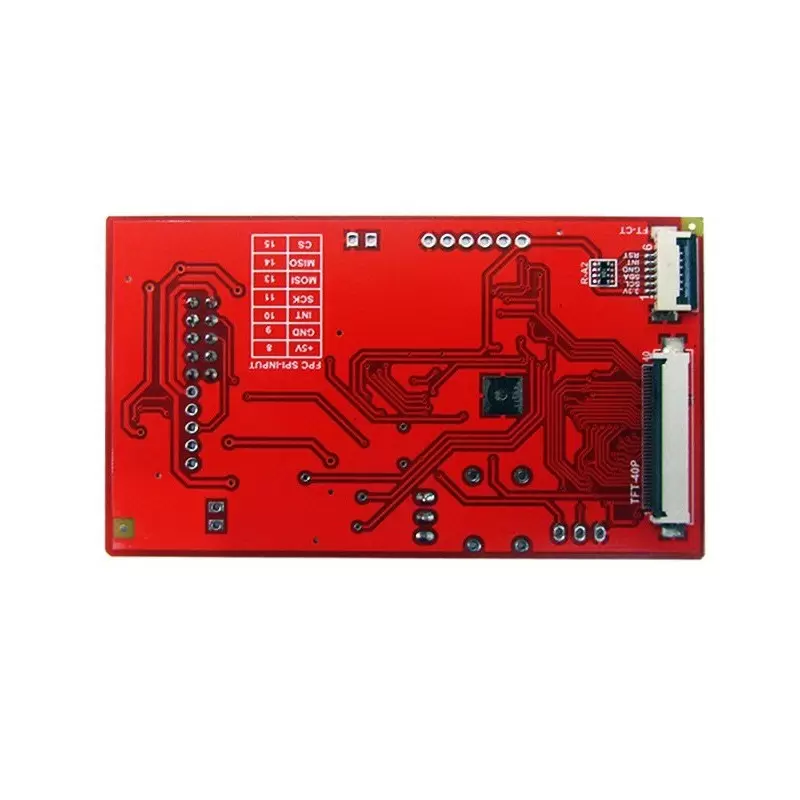

درایور برد EWB-FT8xx-V1.0 BOARD با آیسی راه انداز FT801

درایور برد EWB-FT8xx-V1.0 BOARD باآیسی راه اندازFT801

 این درایور برد حداکثر رزولوشن 512*512 ساپورت میکند و قابلیت راه اندازی السیدی های رنگی 40 پین  ( 4.3,5.0 اینچ) با تاچ خازنی دارد.

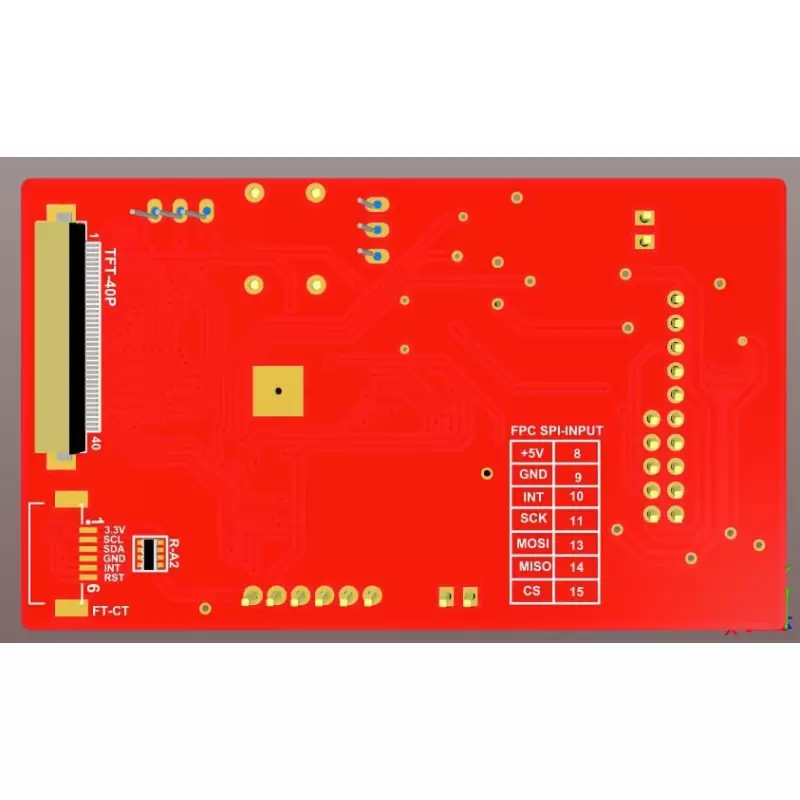

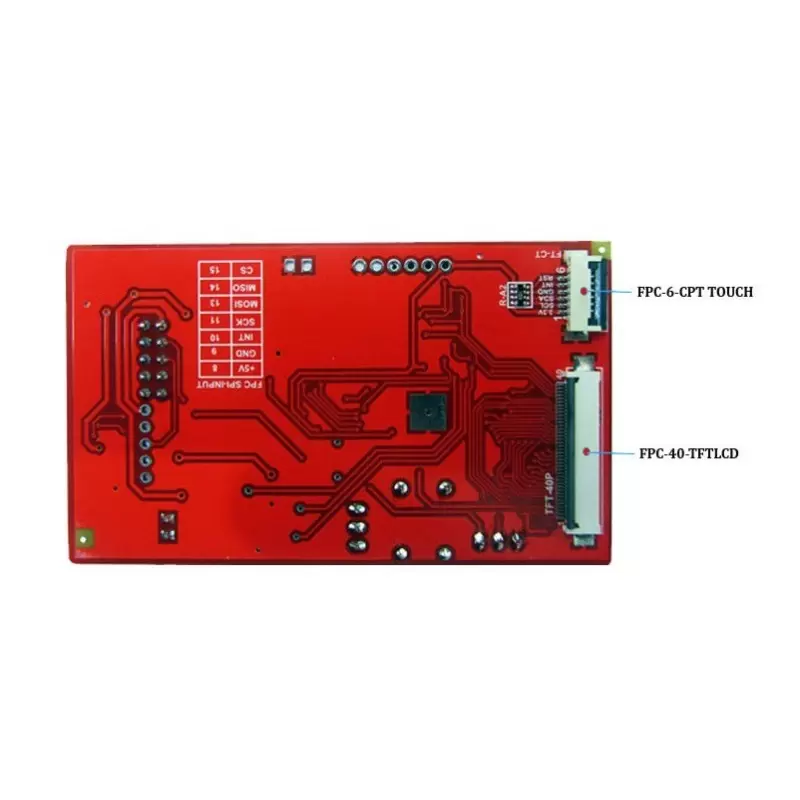

این برد به گونه ای طراحی شده است که دارای یک سوکت 40 پین می باشد و دو عدد سوکت تاچ 6پین 1mm و0.5mm که می توانید برای اتصال تاچ خازنی استفاده نمائید..

پروتکل راه اندازی آن SPI بوده و حتی با میکروهای سرعت پایین قابلیت راه اندازی دارد.

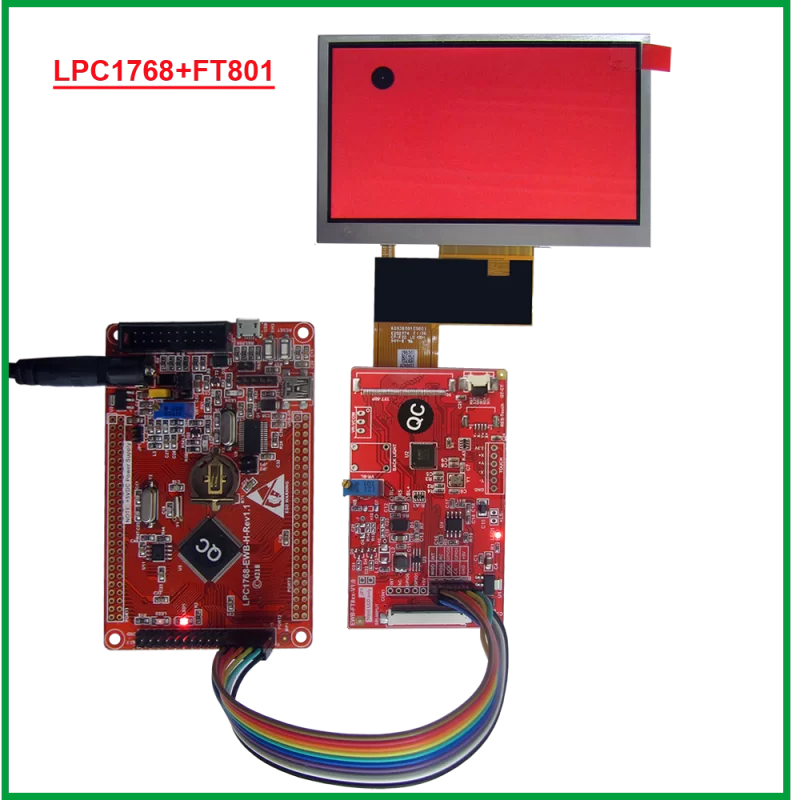

جهت ارتباط با برد درایور به دو صورت امکان پذیر است. 1. به صورت پین هدر 2. رابط FPC 40pin که در بردهای کویر استفاده شده که هر دو روش در عکس های ادامه استفاده شده است.

ابعاد برد: 82mm*48mm

توجه:

مثالهای آماده با این برد با سری LPC1768 می باشد و تاچ خازنی سری FT تست شده است.برای تاچ های خازنی سایز 4.3 و 5.0 اینچ با درایور FT سوکت 10 پین نیاز دارد و نیاز به تبدیل دارد. برای تست اگر تاچ خازنی 7 اینچ FT5316 متصل نمائید میتوانید تست را انجام دهید.برای تاچ خازنی GT911 راه اندازی نشده است.

این آیسی تاچ های خازنی سری FT مثلا FT5316 و... بدون نیاز به کانفیگ شناسایی میکند .

مشخصات:

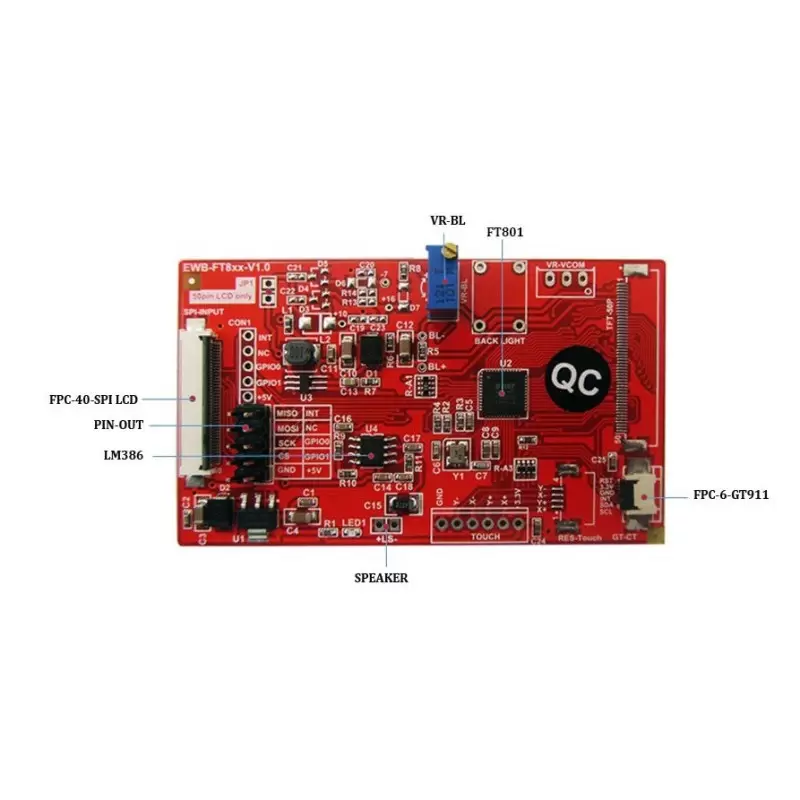

1. دارای کانکتور 40 پین  مخصوص السیدی های 4.3 تا5.0 اینچ
2. آیسی درایور FT801
3. یک عدد سوکت تاچ 6پین 1mm جهت اتصال تاچ خازنی ft5316 و.... یک عدد سوکت تاچ 6پین 0.5mm جهت اتصال تاچ های 6پینgt911
4. سازگار با بردهایٍ EWB-STM32F407وEWB-STM32F107VC و EWB-LPC1768
5. کیفیت بسیار بالا در PCB و استفاده از قطعات 100 درصد اورجینال

-آیسی استفاده شده در محصول ft801 میباشد که مشخصات آن را در زیر می بینید:

Fabricant:
    Bridgetek
Catégorie du produit:
    CI vidéo
Type:
    Embedded Video Engine
Nombre de canaux:
    3 Channel
Tension d'alimentation de fonctionnement:
    3.3 V
Courant d'alimentation de fonctionnement:
    24 mA
Température de fonctionnement min.:
    - 40 C
Température de fonctionnement max.:
    + 85 C
Style de montage:
    SMD/SMT
Package/Boîte:
    VQFN-48
Conditionnement:
     Reel
Conditionnement:
    Cut Tape
Conditionnement:
    MouseReel
Marque:
        Bridgetek
Sensibles à l’humidité:
    Yes
Type de produit:
    Video ICs
Résolution:
    8 bit
Série:
     FT801
Sous-catégorie:
    Video ICs
Nom commercial:
    FT801Q

محتوای دانلود ویژه:

EWB-FT8XX_SCH.pdf
LCD4.3_RST_LPC1768_FT801.zip

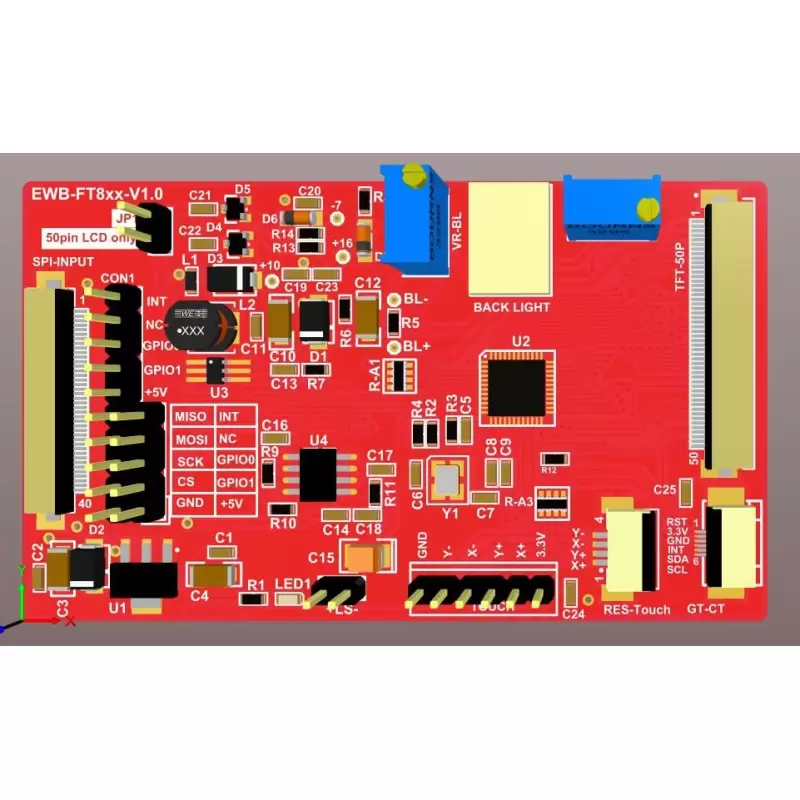

در کل برد طراحی شده یک برد کامل با ساپورت السیدی های 40 پین و 50 پین و همچنین تاچ مقاومتی و خازنی می باشد.در بردها ی مونتاژ شده فقط بخش های مورد نیاز مونتاژ شده مثلا برای آیسی درایوری که تاچ مقاومتی ساپورت میکند فقط سوکت های تاچ مقاومتی مونتاژ شده اند. در کل بسادگی شما میتوانید آیسی برد را عوض نموده و برای سایر آیسی های مشابه نیز استفاده کنید.
