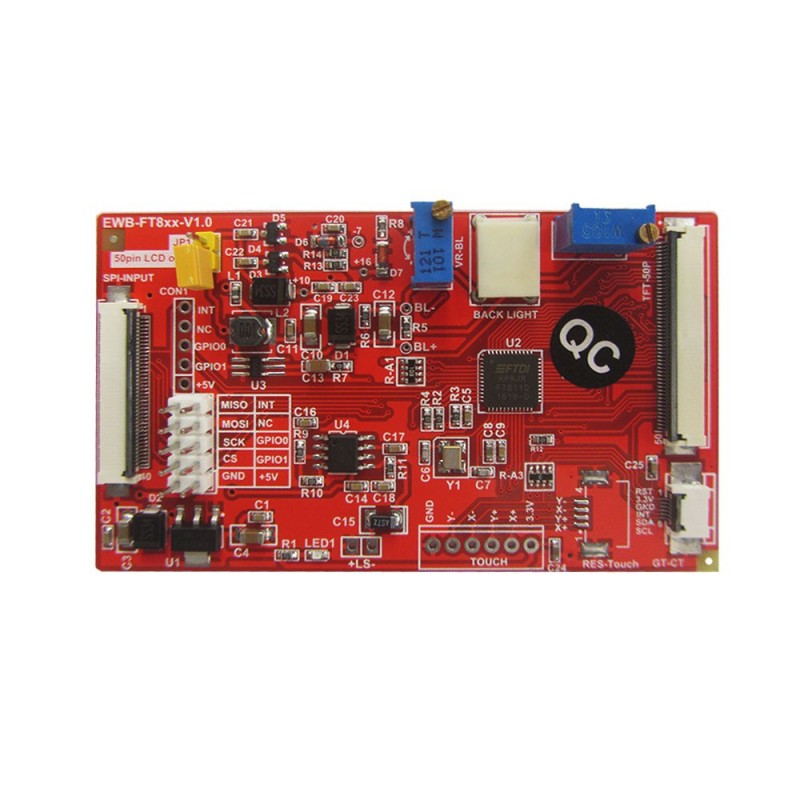

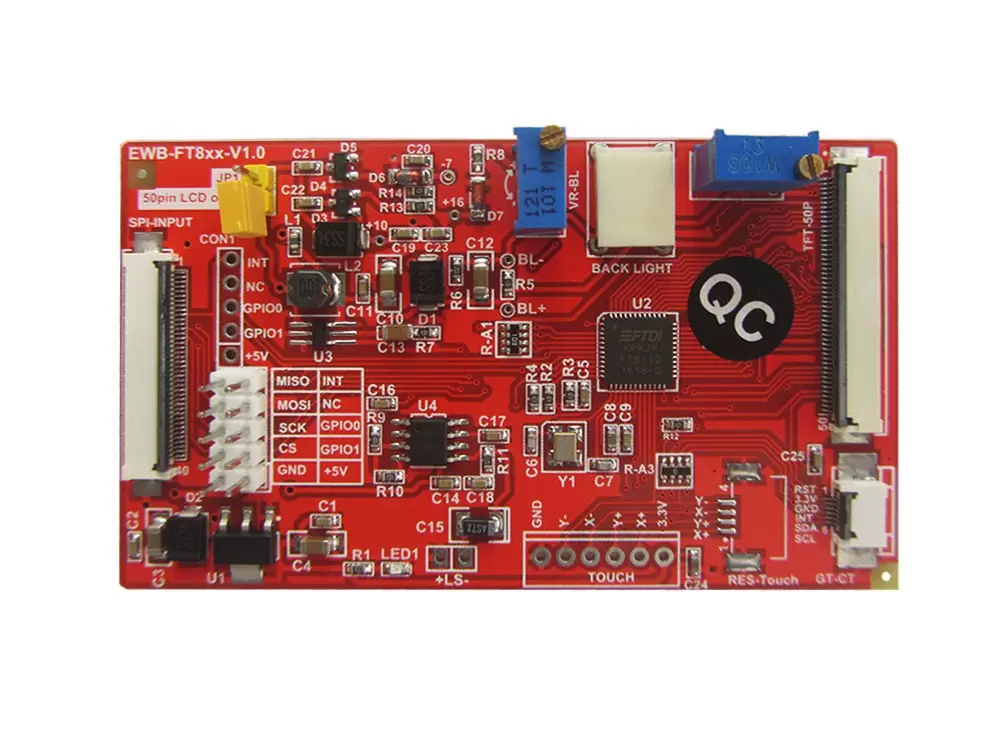

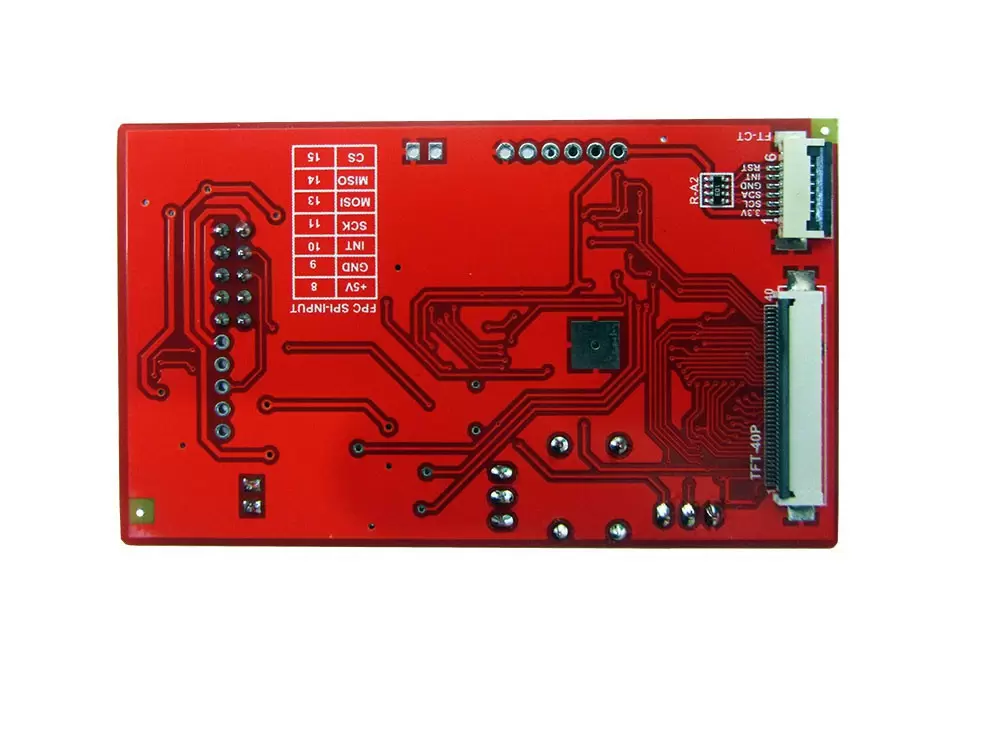

درایور برد EWB-FT8xx-V1.0 BOARD با آیسی راه انداز FT811

درایور برد EWB-FT8xx-V1.0 BOARD باآیسی راه اندازFT811

 این درایور برد حداکثر رزولوشن 800*600 ساپورت میکند و قابلیت راه اندازی السیدی های رنگی 40 پین و 50 پین ( 4.3,5.0,5.6,7.0,8.0,9.0, اینچ) با تاچ خازنی دارد.

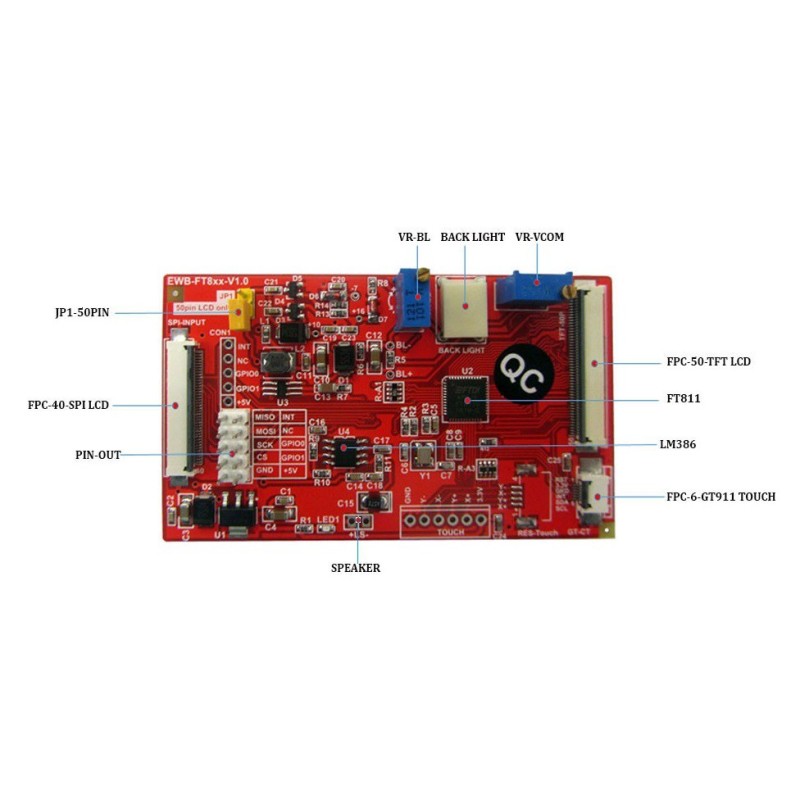

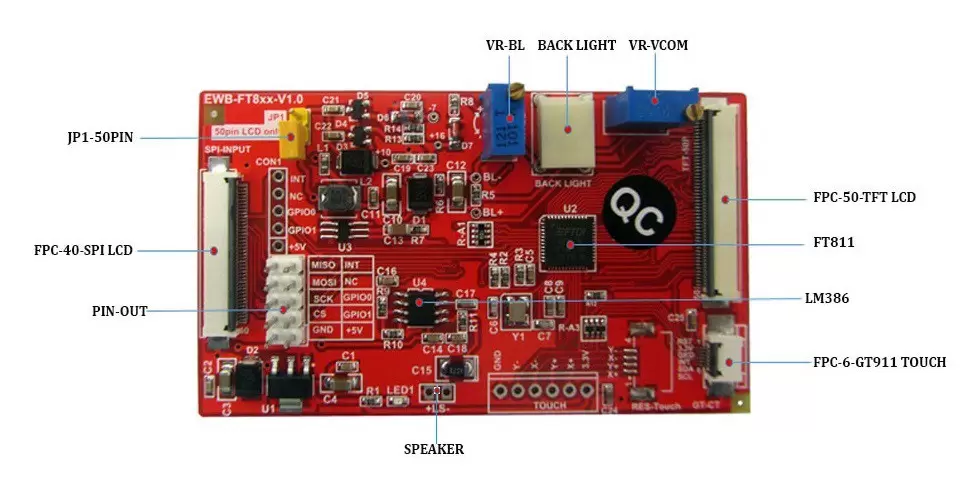

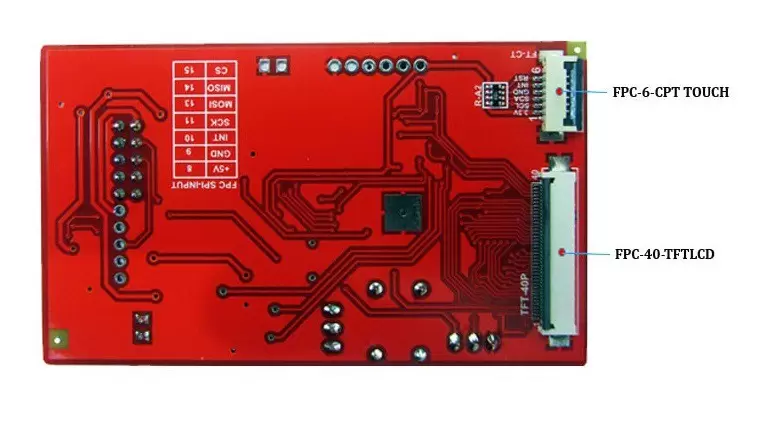

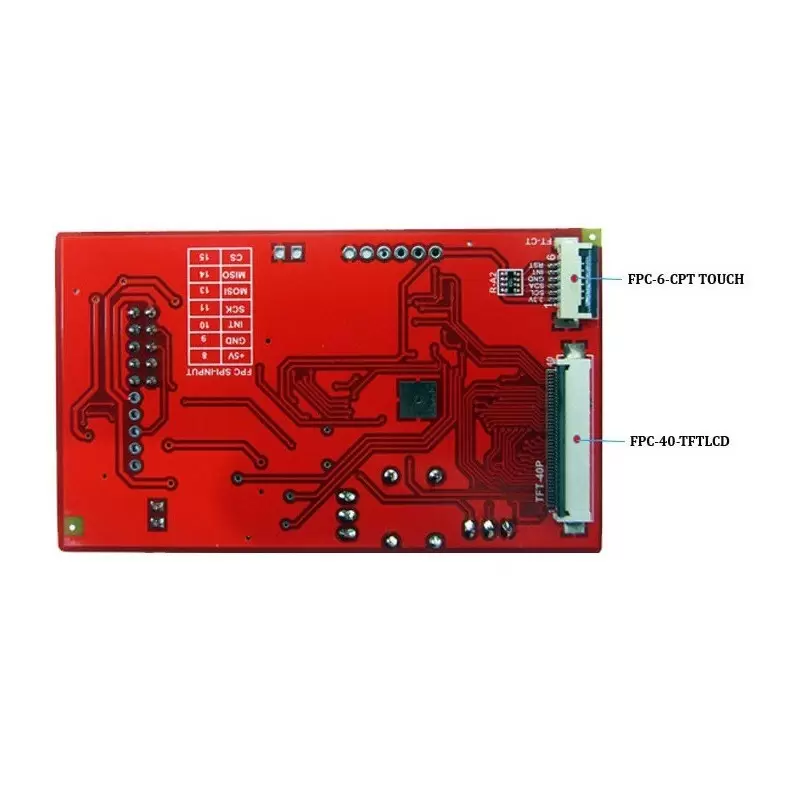

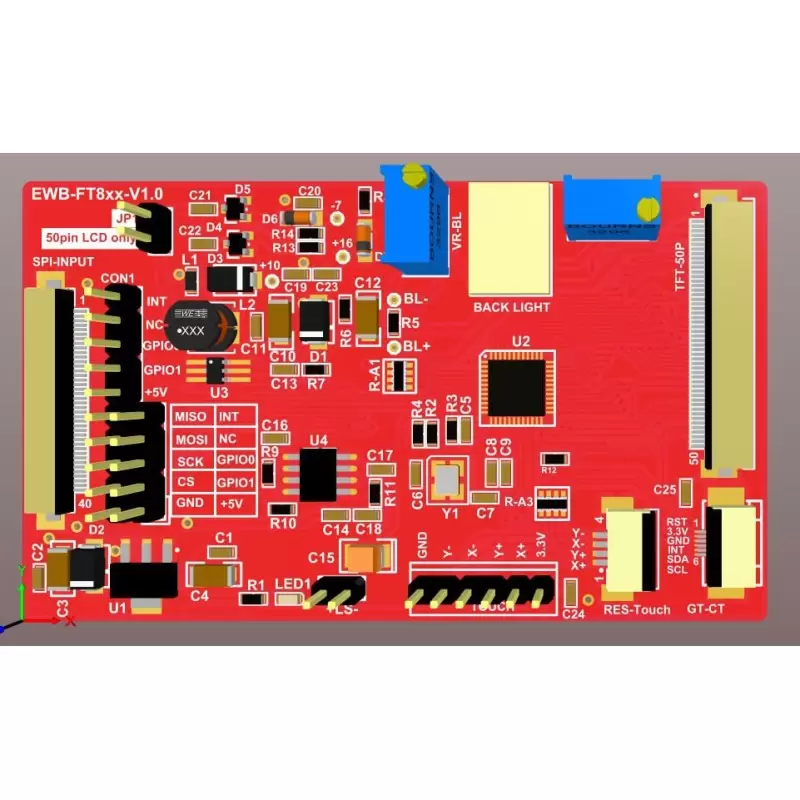

این برد به گونه ای طراحی شده است که دارای دو سوکت 40 پین و 50 پین می باشد و دو عدد سوکت تاچ 6پین 1mm و0.5mm که می توانید برای اتصال تاچ خازنی استفاده نمائید.

پروتکل راه اندازی آن SPI بوده و حتی با میکروهای سرعت پایین قابلیت راه اندازی دارد.

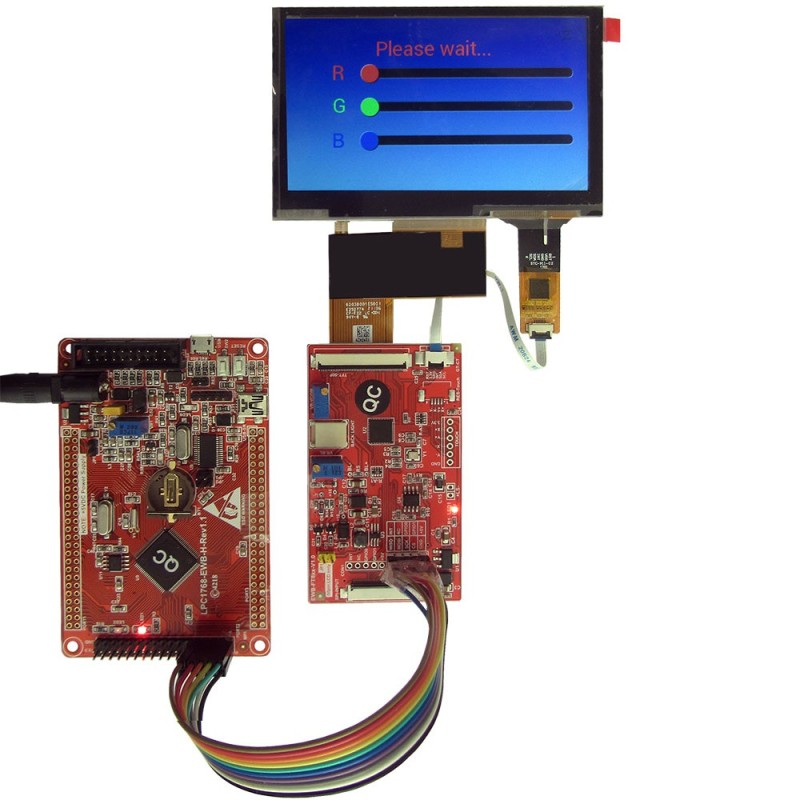

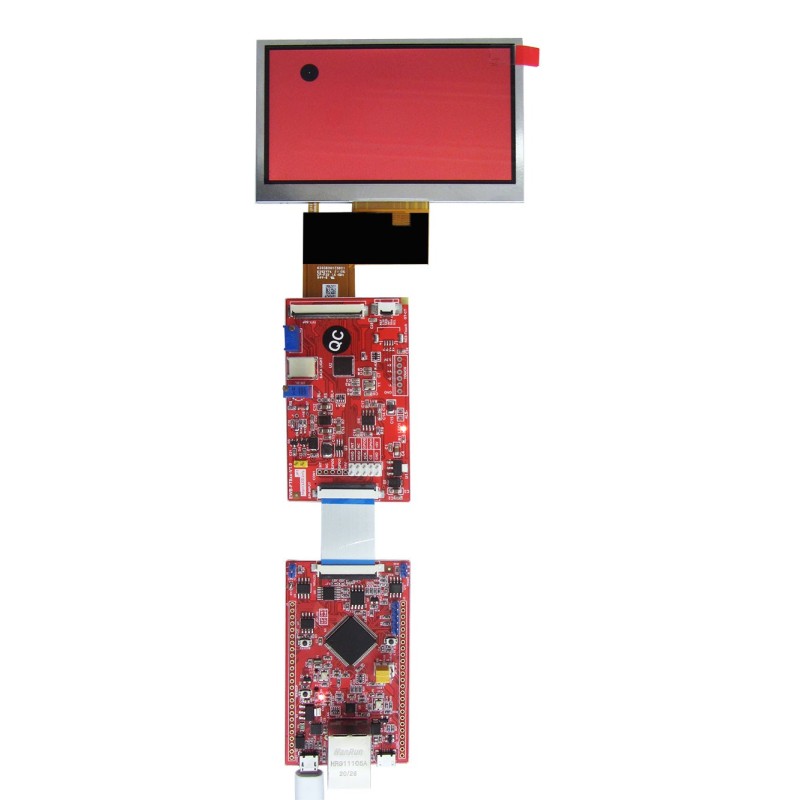

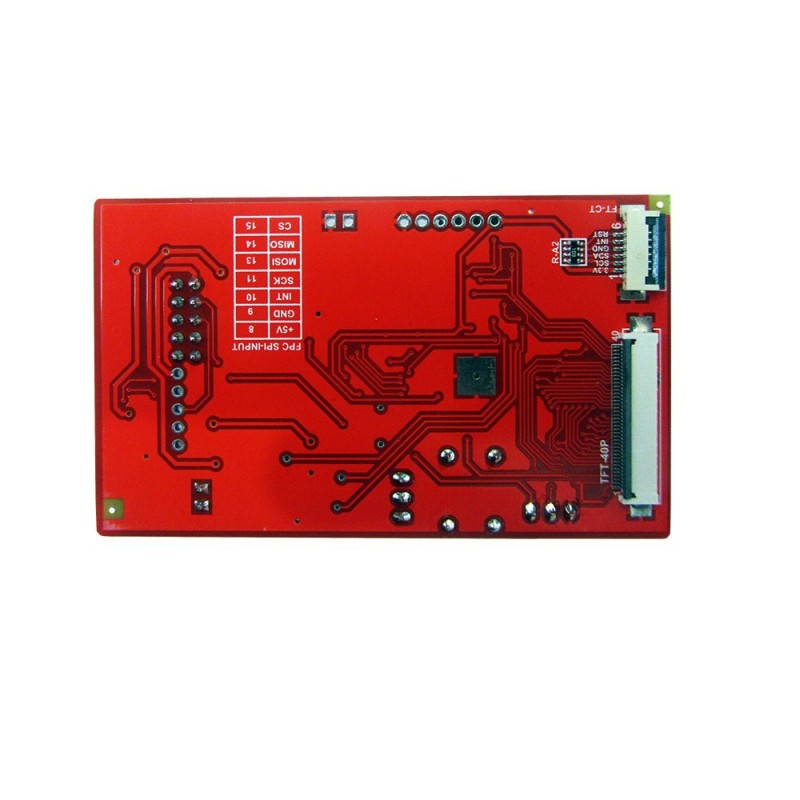

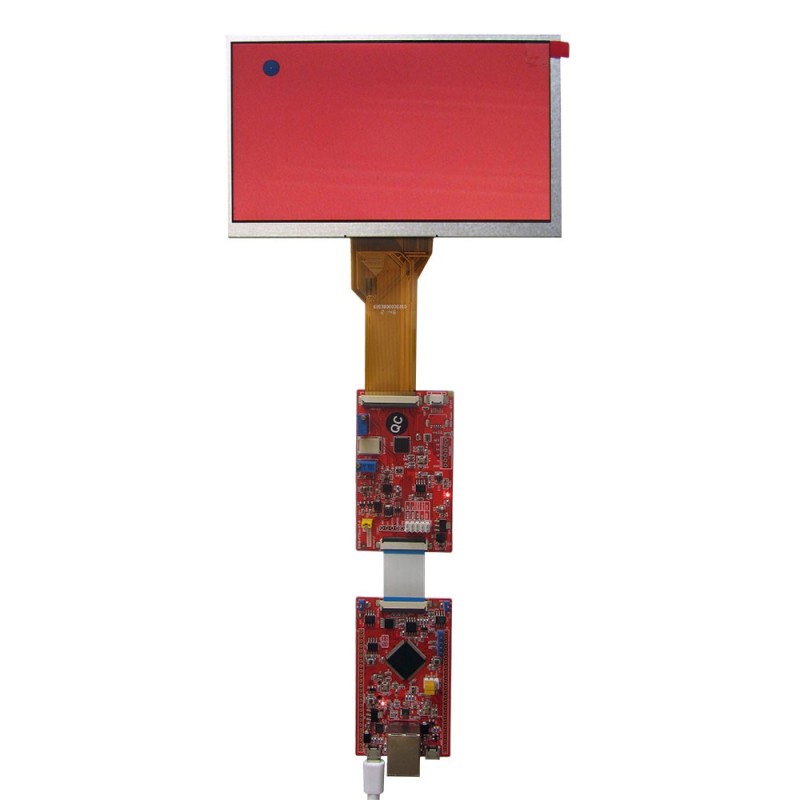

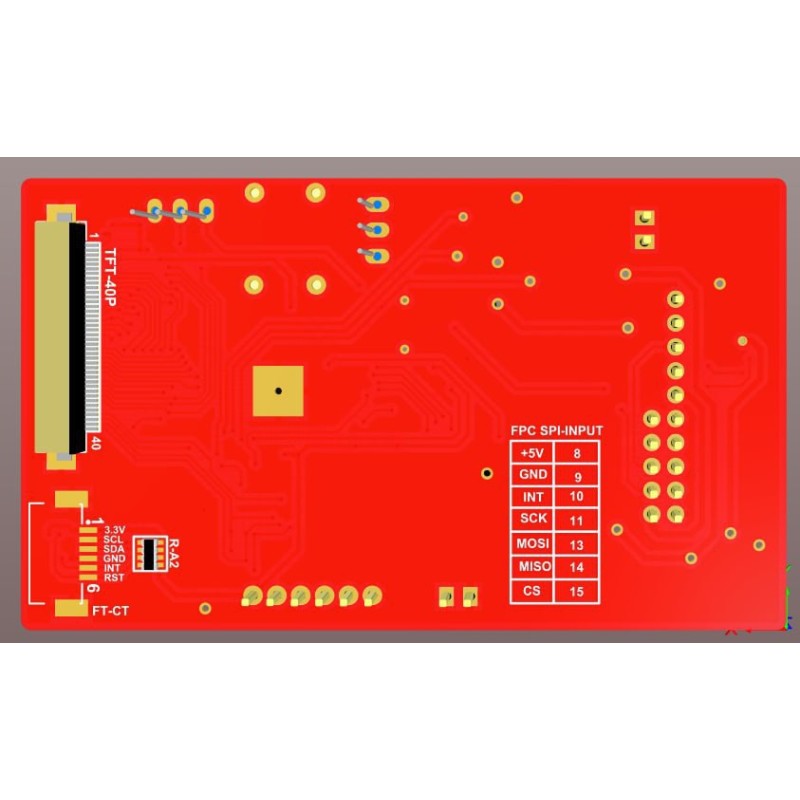

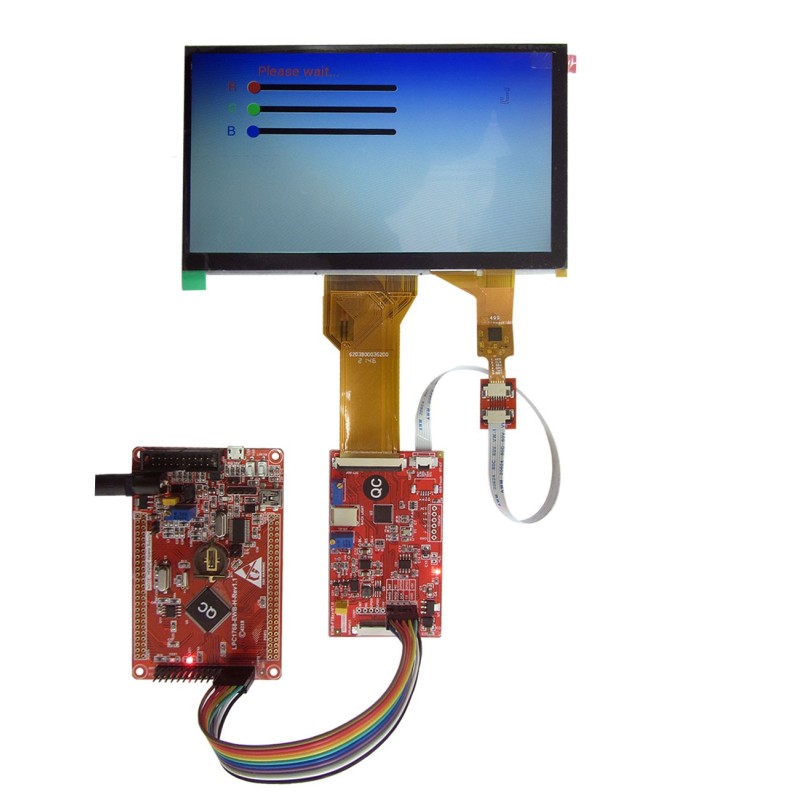

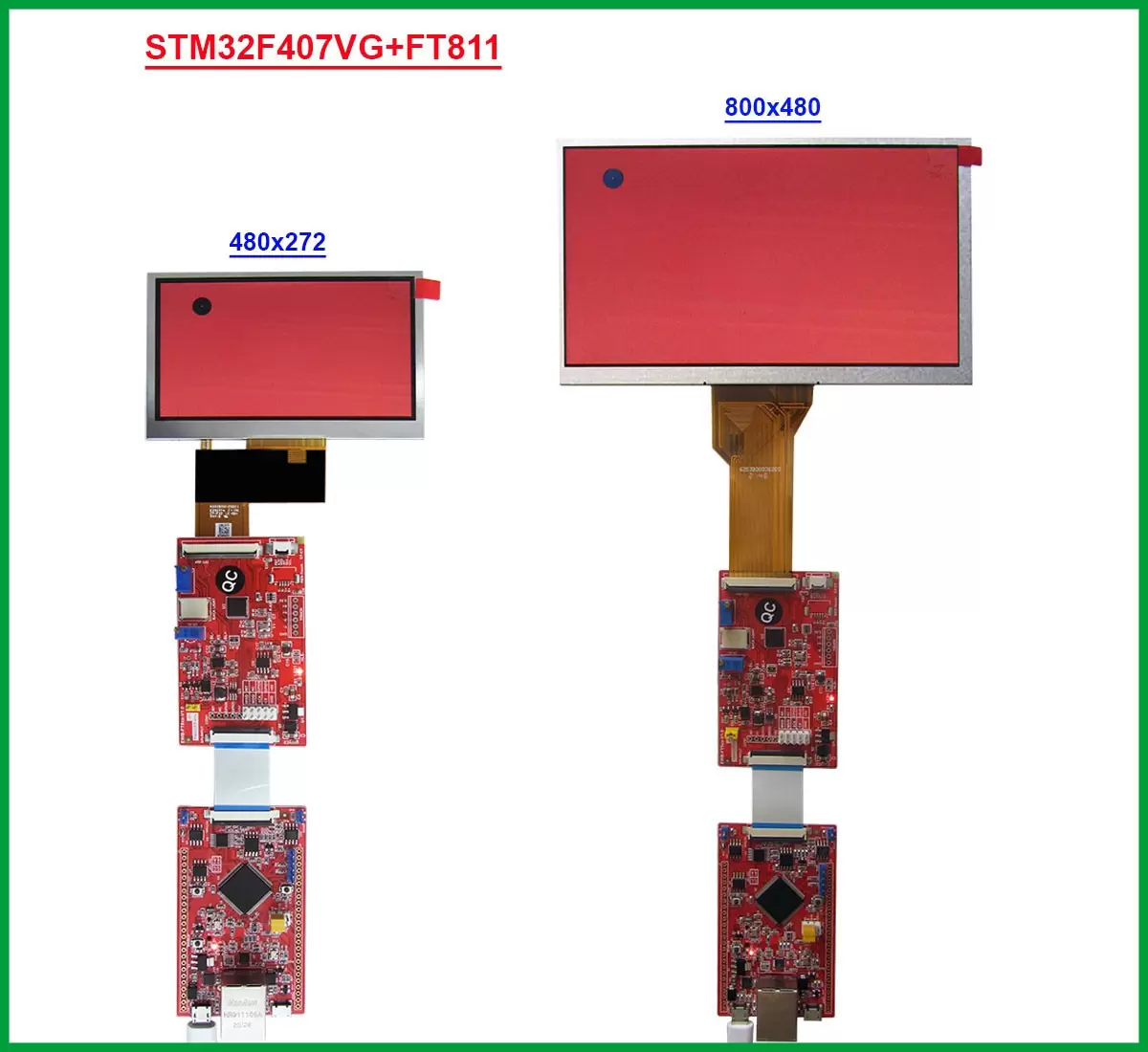

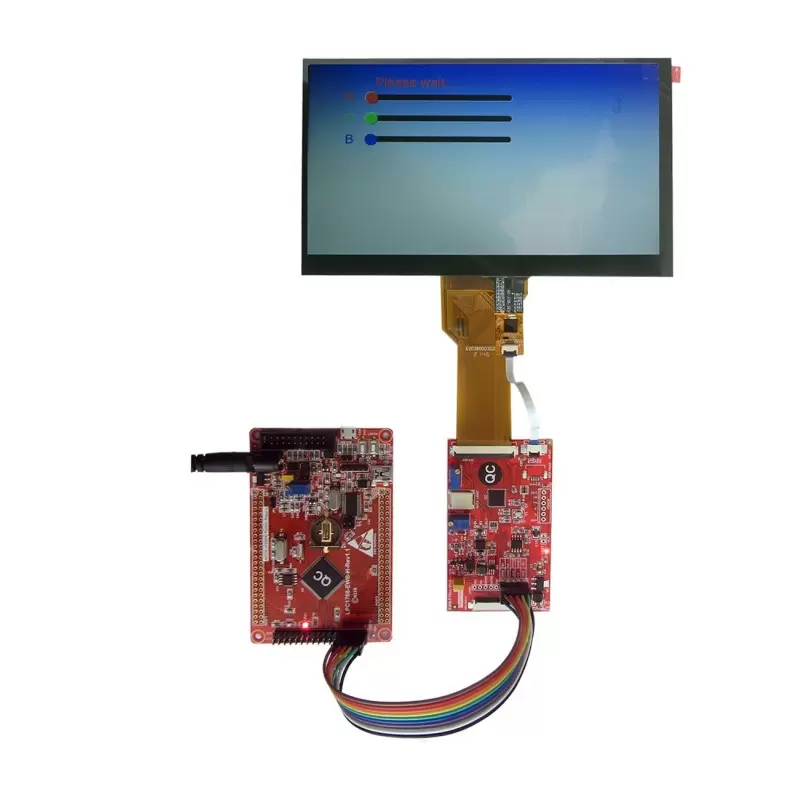

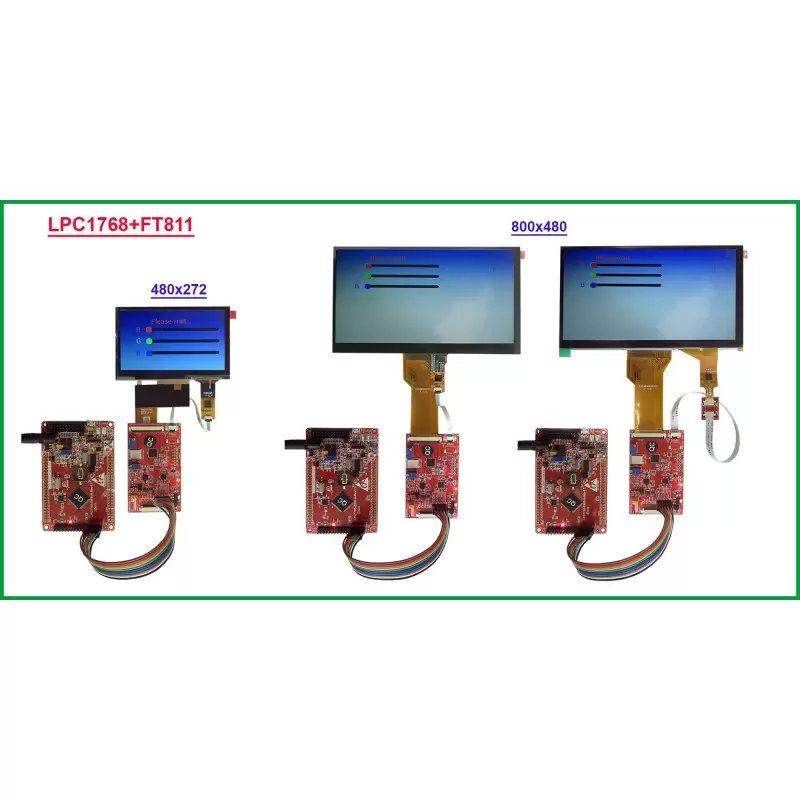

جهت ارتباط با برد درایور به دو صورت امکان پذیر است. 1. به صورت پین هدر 2. رابط FPC 40pin که در بردهای کویر استفاده شده که هر دو روش در عکس های ادامه استفاده شده است.

ابعاد برد: 82mm*48mm

توجه:

برای راه اندازی السیدی های 50 پین، جامپر روی برد (JP1) را حتما وصل کنید. همچنین در صورت استفاده از السیدی 40 پین این جامپر باید قطع باشد.

این آیسی تاچ های خازنی سری FT مثلا FT5316 و... بدون نیاز به کانفیگ شناسایی میکند .

مشخصات:

1. دارای کانکتور 40 پین و 50 پین مخصوص السیدی های 4.3 تا9.0 اینچ
2. آیسی درایور FT811
3. یک عدد سوکت تاچ 6پین 1mm جهت اتصال تاچ خازنی ft5316 و.... یک عدد سوکت تاچ 6پین 0.5mm جهت اتصال تاچ های 6پینgt911

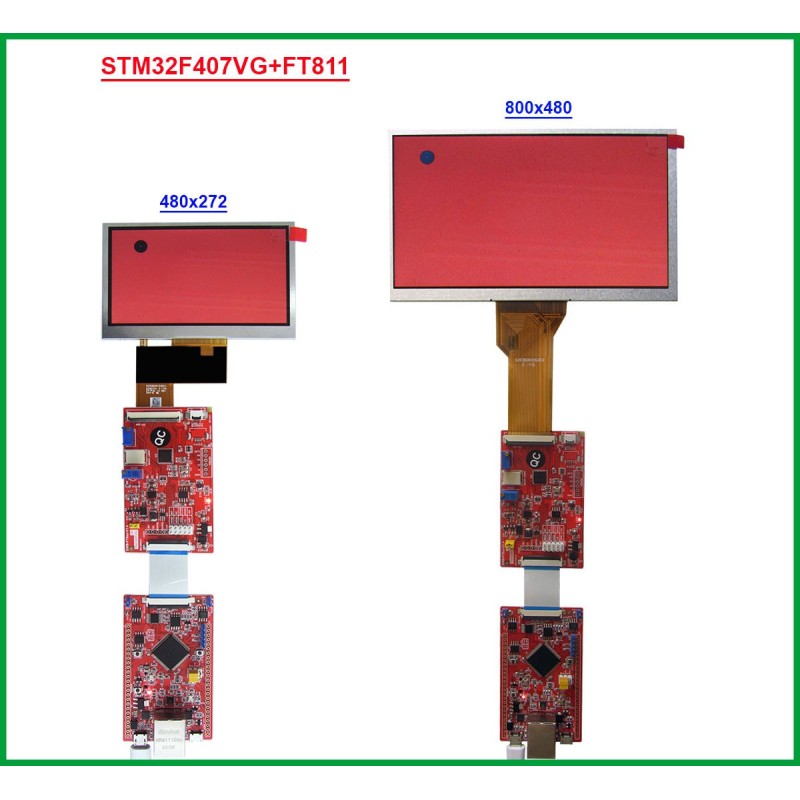

4. سازگار با بردهایٍ EWB-LPC1768 و EWB-STM32F407وEWB-STM32F107VC

5. کیفیت بسیار بالا در PCB و استفاده از قطعات 100 درصد اورجینال

-آیسی استفاده شده در محصول ft811 میباشد که مشخصات آن را در زیر می بینید:

Manufacturer:
  Bridgetek
Product Category:
   Video ICs
RoHS:
  Details
 Type:
  Advanced Embedded Video Engine
Number of Channels:
  1 Channel
Operating Supply Voltage:
  1.62 V to 3.63 V
Operating Supply Current:
   22 mA
Minimum Operating Temperature:
   - 40 C
Maximum Operating Temperature:
   + 85 C
Mounting Style:
   SMD/SMT
Package / Case:
   VQFN-48
Packaging:
   Tray
Product:
   Graphic Controllers
Resolution:
   18 bit
Series:
   FT81x
Brand:
   Bridgetek
Interface Type:
   SPI
CNHTS:
   8542319000
 Display Resolution - Pixels:
   800 x 600
HTS Code:
   8542390001
 MXHTS:
   85423901
 Product Type:
   Video ICs
Factory Pack Quantity:
   260
Subcategory:
   Video ICs
TARIC:
   8542399000
 Tradename:
   EVE

محتوای دانلود ویژه:

EWB-FT8XX_SCH.pdf

LCD4.3_LPC1768_FT811_FT_TOUCH.zip
LCD7_LPC1768_FT811_FT_TOUCH.zip

در کل برد طراحی شده یک برد کامل با ساپورت السیدی های 40 پین و 50 پین و همچنین تاچ مقاومتی و خازنی می باشد.در بردها ی مونتاژ شده فقط بخش های مورد نیاز مونتاژ شده مثلا برای آیسی درایوری که تاچ مقاومتی ساپورت میکند فقط سوکت های تاچ مقاومتی مونتاژ شده اند. در کل بسادگی شما میتوانید آیسی برد را عوض نموده و برای سایر آیسی های مشابه نیز استفاده کنید.
