السیدی 7.0 اینچinnolux-LCD 7 inch AT070TN92 100 % new original (بدون تاچ) tft lcd -گرید +A
با خرید این محصول 15 امتیاز وفاداری. سبد شما در مجموع 15 امتیاز وفاداری که می تواند به کوپن تخفیف تبدیل شود به ارزش 75,000 ریال.
نظر و رتبه بندی مشتریان
1128000
محصول جدید
15,750,000 ریال

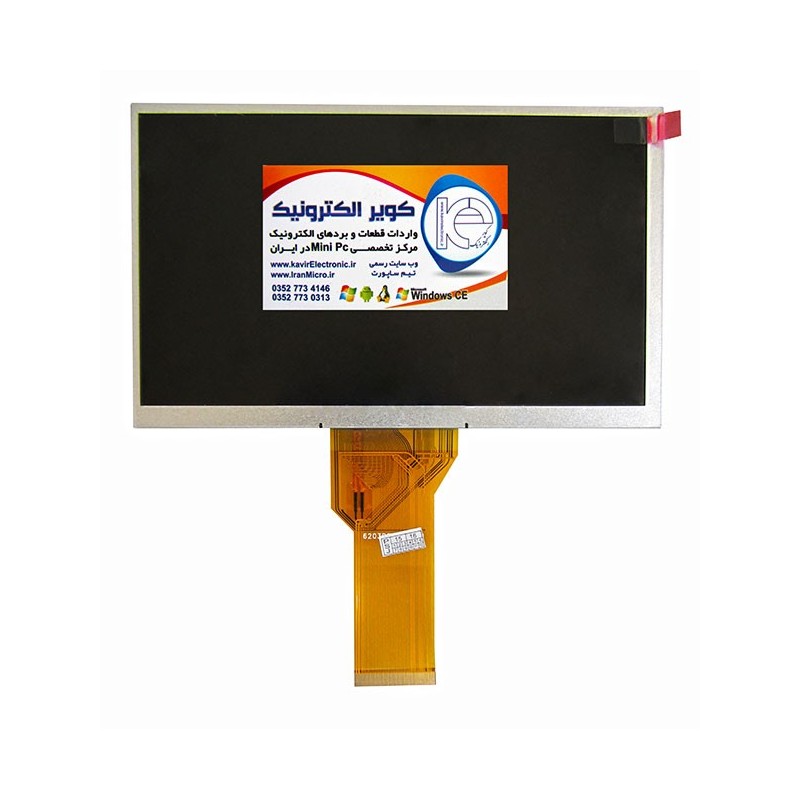

السیدی سایز 7.0اینچ اورجینال AT070TN92 گرید +A
این محصول در انبار موجود نیست
این محصول new original می باشد . و از کیفیت بالایی برخوردار می باشد.
این ال سی دی AT070TN92 دارای Brightness :250 می باشد.
این السیدی گرید +A میباشد. توضیحات در مورد مشخصات گرید بندی السیدی و ال ای دی ها را میتوانید در مقاله زیر مشاهده کنید.
برای مشاهده مقاله گرید اینجا کلیک کنید.

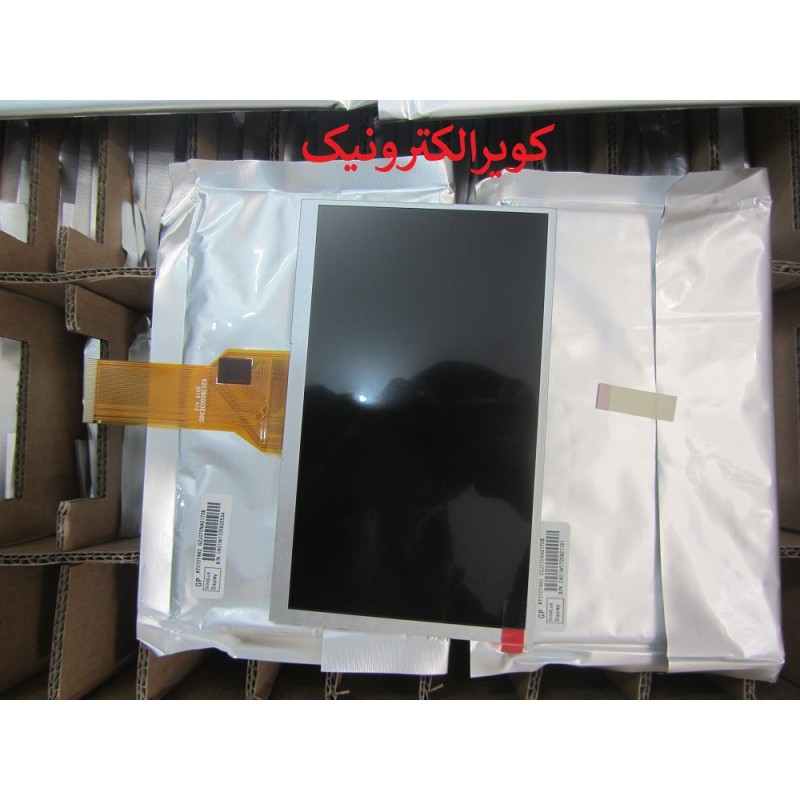

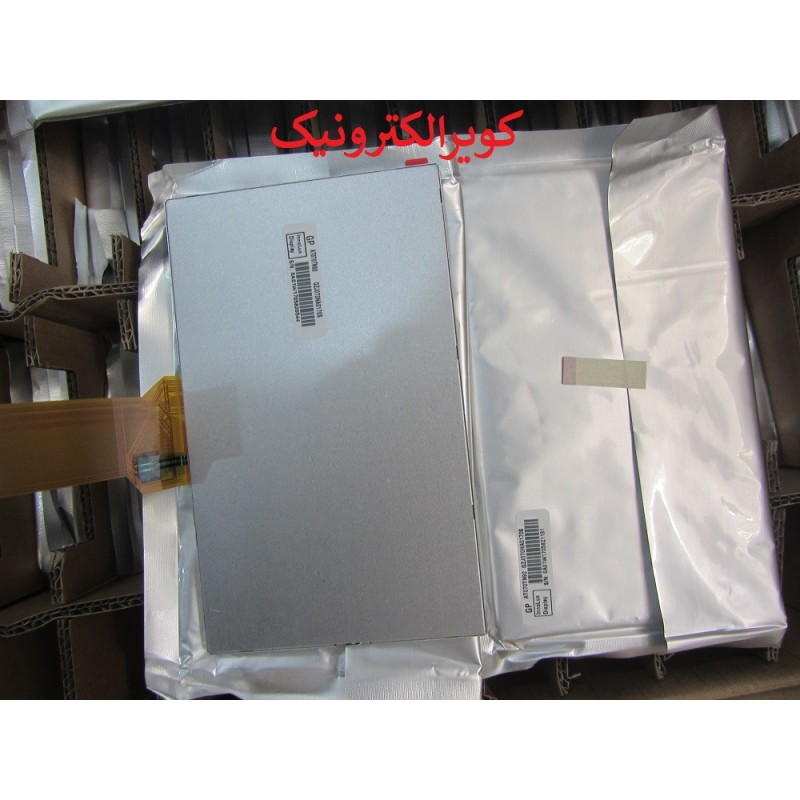

با توجه به درخواست مشتربان دیتا شیت این السیدی ضمیمه شد. این محصول از برند INNOLUX می باشد. توجه داشته باشید که این محصول 100 درصد اورجینال می باشد و جنس نو و کیفیت بالایی می باشد و مشابهات این محصول قیمت بسیار پایین تری دارند. برخی عکس ها از صحت اورجینال بودن آن در پایین می توانید ببینید.
توجه!

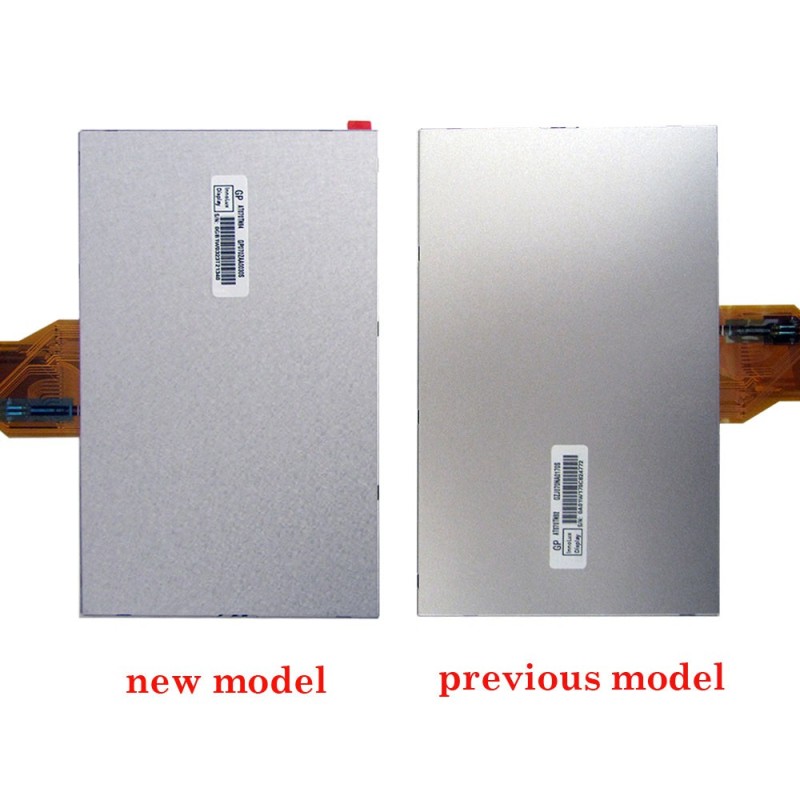

توجه داشته باشید که در خرید جدید جنس بدنه السیدی های 7 اینچ شرکت اینولوکس مدل AT070TN92 و AT070TN94 متفاوت شده است. در نظر داشته باشید که کیفیت السیدی جدید با مدل های قبلی هیچ تفاوتی ندارد و فقط جنس بدنه کمی متفاوت شده است.
اطلاعیه شرکت اینولوکس برای السیدی های 7 اینچ TN92 و TN94را میتوانید در اینجا مشاهده فرمایید.
1. General Specifications
No. Item Specification Remark
1 LCD size 7.0 inch(Diagonal)
2 Driver element a-Si TFT active matrix
3 Resolution 800 × 3(RGB) × 480
4 Display mode Normally White, Transmissive
5 Dot pitch 0.0642(W) × 0.1790(H) mm
6 Active area 154.08(W) × 85.92(H) mm
7 Module size 164.9(W) ×100.0(H) ×5.7(D) mm Note 1
8 Surface treatment Anti-Glare
9 Color arrangement RGB-stripe
10 Interface Digital
11 Backlight power consumption 1.674W (Typ.)
12 Panel power consumption 0.226W (Typ.)
13 Weight (150g)
2. Pin Assignment
TFT LCD Panel Driving Section
FPC Connector is used for the module electronics interface. The recommended model is
FH12A-50S-0.5SH manufactured by Hirose.
Pin No. Symbol I/O Function Remark
1 VLED+ P Power for LED backlight (Anode)
2 VLED+ P Power for LED backlight (Anode)
3 VLED- P Power for LED backlight (Cathode)
4 VLED- P Power for LED backlight (Cathode)
5 GND P Power ground
6 VCOM I Common voltage
7 DVDD P Power for Digital Circuit
8 MODE I DE/SYNC mode select Note 1
9 DE I Data Input Enable
10 VS I Vertical Sync Input
11 HS I Horizontal Sync Input
12 B7 I Blue data(MSB)
13 B6 I Blue data
14 B5 I Blue data
15 B4 I Blue data
16 B3 I Blue data
17 B2 I Blue data
18 B1 I Blue data Note 2
19 B0 I Blue data(LSB) Note 2
20 G7 I Green data(MSB)
21 G6 I Green data
22 G5 I Green data
23 G4 I Green data
24 G3 I Green data
25 G2 I Green data
26 G1 I Green data Note 2
27 G0 I Green data(LSB) Note 2
28 R7 I Red data(MSB)
29 R6 I Red data
30 R5 I Red data
31 R4 I Red data
32 R3 I Red data
33 R2 I Red data
34 R1 I Red data Note 2
35 R0 I Red data(LSB) Note 2
36 GND P Power Ground
37 DCLK I Sample clock Note 3
38 GND P Power Ground
39 L/R I Left / right selection Note 4,5
40 U/D I Up/down selection Note 4,5
41 VGH P Gate ON Voltage
42 VGL P Gate OFF Voltage
43 AVDD P Power for Analog Circuit
44 RESET I Global reset pin. Note 6
45 NC - No connection
46 VCOM I Common Voltage
47 DITHB I Dithering function Note 7
48 GND P Power Ground
49 NC - No connection
50 NC - No connection
این محصول اورجینال بوده و به صورت عمده ای وارد می شود.
| سایز نمایشگر(اینچ) | 7.0 |
| رزولیشین | 800x480 |
| نمایش رنگ | تمام رنگی |
| نوع ارتباط (RGB) | 50pin |
| نوع اتصال | FPC |
نظرات
ثبت نام مورد نیاز نمی باشد!
10 سوال(ها) پاسخ داده خواهد شد
اگر سوال و یا نظری دارید مطرح نمائید
- ارسال شده توسط داریوش درکی
در 27/05/1403 با سلام در برد **Stm32h743iit6** و *lcd 7 inch* تمام تنظیمات Ltdc , Fmc , crc , tochgfx ver 4.24.0 در Cubemx (ver 6.12 )انجام شده فرکانس lcd روی 33 تنظیم شده و وقتی بدون اتصال نرم افزار toch gfx و در حالت عادی بدون نرم افزار Tochgfx میشه یک عکس رو نمایش داد ولی وقتی در نرم افزار ver 4.24.0 )Toch gfx ) یک فایل gui میسازیم و در نرم افزار (keil (ver 5.38 برنامه را پروگرام میکنیم دیگه lcd تصویر نداردآیا تنظیمات خاصی نیاز است که این مشکل حل شود؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟با تشکر از توجه شما پاسخ:
سلام جهت راهنمایی بیشتر و توضیحات لازم به ساپورت کویر الکترونیک پیام بدید @kavirsupport - ارسال شده توسط کریمی
در 28/09/1402 سلام بنده یه ماژولPCB800099 میخواهم تهیه کنم با نمایشگر 7 اینچ مدل AT070TN90/92 میخواستم خدمتتان بپرسم اگر نمایشگر را به ماژول وصل کنیم تصویر میده و نیاز به برنامه نویسی نداره؟؟ پاسخ:
سلام بله تصویر میده - ارسال شده توسط سعید
در 26/08/1401 با درود خدمت شما میخوام این LCD رو بخرم ایا نمونه کد یا برنامه برای AVR یا محصولات NXP دارین که راه اندازی برای من امکان پذیر باشه؟؟ با سپاس پاسخ:
سلام خوب با LPC1788 راه اندازی شده و سایر میکروهای دیگه با avr مستقیما که نمیشه راه اندازی کرد ولی با ایسی های سری FT8 میتونید که در سایت موجوده هم ایسی هم ماژولش - ارسال شده توسط هادی
در 11/07/1401 درود به شما امکان راه اندازی با آردوینو وجود داره؟ ممنون ازتون پاسخ:
سلام شما میتوانید با استفاده از برد رابط مثلا ft810 این السیدی رو به اردینو وصل کنید - ارسال شده توسط احسان
در 11/03/1401 سلاماین السیدی امکان راه اندازی با رزبری پای را دارد؟ پاسخ:
سلام برای اتصال به رزبری پای باید برد تبدیل hdmi بگیرید و کابل hdmi تصویر بگیرید مثل این برد https://kavirelectronic.ir/eshop/hdmi-to-led-lcd/1200433-driverboard-with-vga-hdmi-input.html= - ارسال شده توسط علی
در 15/10/1400 سلام پارامتر horizontal back porch و vertical back porch داخل دیتاشیت گفته نشده! چه مقداری باید قرار بگیرد؟ اگر میشد تنظیمات کیوب آن را هم در تصویری قرار میدادید خوب بود. پاسخ:
سلام لطفا به تلگرام ساپورت پیام بدین براتون نمونه کد بفرستیم @kavirsupport - ارسال شده توسط قیمت بالا
در 24/06/1398 قیمت این محصولتون حدود 50 هزار تومان گرونتر از eca میباشد لطفا قیمت محصولات را تعدیل دهید با تشکر پاسخ:
سلام همانطور که در عکسای محصول مشاهده میکنید جنس ما صد در صد اورجینال بوده و بدون هیچ پیکسل سوختگی هست - ارسال شده توسط یک مهمان
در 12/10/1396 سلام من یک برد با مارکاژ LPC1788 EVALUATION BOARD RE_03 دارم، آیا بدون واسطه از طریق این برد میشه این LCD را راه اندازی کرد یا نیاز به برد درایور 7 اینچ SSD1963 میباشد؟ پاسخ:
سلام میکرو lpc1788 خودش امکان راه اندازی این ال سی دی روداره و نیازی به تهیه ی درایور برد ssd1963نیست - ارسال شده توسط سعید
در 15/01/1396 این LCD با بورد کاربردی LPC1788 ورژن 4 جدید مستقیما راه اندازی می شود ؟ منظورم این بورد هست http://kavirelectronic.ir/eshop/%D8%A8%D8%B1%D8%AF%D9%87%D8%A7%DB%8C-nxp/1200537-lpc1788-board-full.html#/40-board-nandflash_128m_k9f1g پاسخ:
سلام بله بدون واسطه راه اندازی می شود - ارسال شده توسط یک مهمان
در 24/09/1395 کی موجود می کنید ؟ پاسخ:
سلام انشاالله همین هفته موجود خواهد شد.
[ Basic Information ] | ||
Panel Model : | AT070TN92 | AT070TN94 |
Panel Brand : | INNOLUX | INNOLUX |
Composition : | LCM | LCM |
Panel Type : | a-Si TFT-LCD | a-Si TFT-LCD |
Application : | MP4 PMP, VOIP Phone, Digital Photo Frame, Portable DVD Player | Automotive Display, Portable DVD Player |
Operating Temperature : | -20 ~ 70°C | -30 ~ 85°C |
Storage Temperature : | -30 ~ 80°C | -30 ~ 85°C |
Specific Feature : | Antiglare Surface, 6/8 bit Selectable, Landscape type, White LED Backlight, Wide Aspect Ratio, U/D,L/R Reverse | Antiglare Surface, 6/8 bit Selectable, Landscape type, Wide Temperature, White LED Backlight, Wide Aspect Ratio, U/D,L/R Reverse |
Remarks : | DE/SYNC mode selectable, 2 in 1 FPC | DE/SYNC mode selectable; 2 in 1 FPC |
Diagonal Size : | 7.0" | 7.0" |
Dot Resolution : | 800(RGB)×480 | 800(RGB)×480 |
Pixel Density : | 134 PPI | 134 PPI |
Pixel Configuration : | RGB Vertical Stripe | RGB Vertical Stripe |
Aspect Ratio : | 16:9 (H:V) | 16:9 (H:V) |
Form Factor : | Flat Rectangle Display | Flat Rectangle Display |
Dot Pitch (H×V) : | 0.0642×0.1790 mm | 0.0642×0.1790 mm |
Weight : | 150g (Typ.) | 150g (Typ.) |
Surface Glare : | Antiglare | Antiglare |
Surface Hardness : |
|
|
Surface Reflection : |
|
|
Active Area (H×V) : | 154.08×85.92 mm | 154.08×85.92 mm |
Bezel Area (H×V) : | 156.7×89.1 mm | 156.7×89.1 mm |
Outline Dimension (H×V) : | 164.9×100 mm | 164.9×100 mm |
Outline Depth : | 5.7±0.3 mm | 5.7±0.3 mm |
Mount & Brackets : |
|
|
Landscape or Portrait : | Landscape type | Landscape type |
Touch Panel : | Without | Without |
Display Mode : | TN, Normally White, Transmissive | TN, Normally White, Transmissive |
Brightness : | 250 cd/m² (Typ.) | 400 cd/m² (Typ.) |
Transmissive Contrast Ratio : | 500:1 (Typ.) | 500:1 (Typ.) |
Reflective Contrast Ratio : |
|
|
Display Color : | 262K/16.7M | 262K/16.7M |
Gray Method : | 6-bit / 6-bit + Dithering | 6-bit / 6-bit + Dithering |
Color Gamut : | 50% NTSC (CIE1931) | 50% NTSC (CIE1931) |
Response Time : | 10/15 (Typ.)(Tr/Td) | 10/15 (Typ.)(Tr/Td) |
Viewing Angle(L/R/U/D) : | 70/70/50/70 (Typ.)(CR≥10) | 70/70/50/70 (Typ.)(CR≥10) |
Viewing Direction : | 6 o'clock | 6 o'clock |
White color Chromaticity : | Wx:0.310; Wy:0.330 | Wx:0.310; Wy:0.330 |
White Variation : | 1.33/1.43 (Typ./Max.)(9 points) | 1.33/1.43 (Typ./Max.)(9 points) |
Transmissivity (%) : |
|
|
Reflectance Ratio (%) : |
|
|
3D Display : |
|
|
Sunlight Readable : | N | N |
Vertical Frequency : | 60Hz |
|
Reverse Scan : | Yes (U/D, L/R) | Yes (U/D, L/R) |
Total Power Consumption : | 1.90W (Typ.) | 1.90W (Typ.) |
Driver IC : |
|
|
Time Controller (T-CON) : | Embedded T-CON | Embedded T-CON |
Lamp Position : | Edge light type | Edge light type |
Lamp Type : | WLED | WLED |
Lamp Amount : | 3S9P | 3S9P |
Lamp Shape : | Array | Array |
Lamp Life Time (Hrs) : | 20K (Min.) | 20K (Min.) |
Lamp Replaceable : |
|
|
Lamp RFU Model : |
|
|
Lamp Voltage : | 9.3±0.6V | 9.3±0.9V |
Lamp Current : | 170/180/200mA (Min./Typ./Max.) | 170/180/200mA (Min./Typ./Max.) |
Lamp Operating Frequency : |
|
|
Lamp Startup Voltage : |
|
|
Lamps Power Consumption : | 1.674W (Typ.) | 1.674W (Typ.) |
Lamp Driver Board : | No | No |
BLU Interface Type : | Included in panel signal interface | Included in panel signal interface |
Signal Interface Category : | TTL | TTL |
Signal Interface Class : | Parallel RGB (1 ch, 6/8-bit) | Parallel RGB (1 ch, 6/8-bit) |
Input Voltage for Panel : | 3.3/10.4/16.0/-7.0V (Typ.)(VCC/AVDD/VGH/VGL) | 3.3/10.4/16.0/-7.0V (Typ.)(VCC/AVDD/VGH/VGL) |
Input Current for Panel : | 4.0/20.0/0.2/0.2mA (Typ.)(ICC/IAVDD/IGH/IGL) | 4.0/20.0/0.2/0.2mA (Typ.)(ICC/IAVDD/IGH/IGL) |
Panel Power Consumption : | 226mW (Typ.) | 226mW (Typ.) |
Voltage for Display Signals : | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC |
Signal Interface Type : | FPC | FPC |
Signal Interface Pin Pitch : | 0.5 mm | 0.5 mm |
Signal Interface Amount : | 1 pcs | 1 pcs |
Signal Interface Pins : | 50 pins | 50 pins |
Signal Pin Configuration : | DRGB-50P1C8B-115A | DRGB-50P1C8B-115A |
Amount per Box : | 50 pcs | 50 pcs |
Box Size : | 530×355×255 mm | 530×355×255 mm |
Box Gross Weight : | 10.682±5% Kgs | 10.68± 0.53 Kgs |
Document Language : | EN | EN |
Datasheet Version : | Final Ver01 | Final Ver03 |
Issue Date : | 2009-12-2 | 2015-12-8 |
با استفاده از لینک زیر میتوانید تمامی نکات ECN شرکت اینولوکس از سال 2019 مشاهده نمائید
Engineering Change Notice (ECN)
