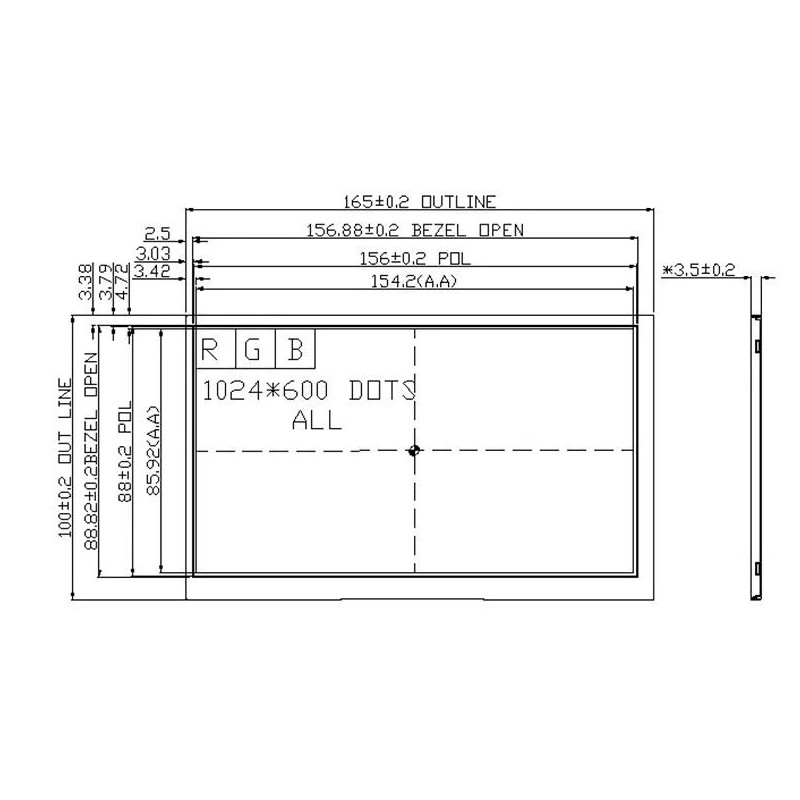

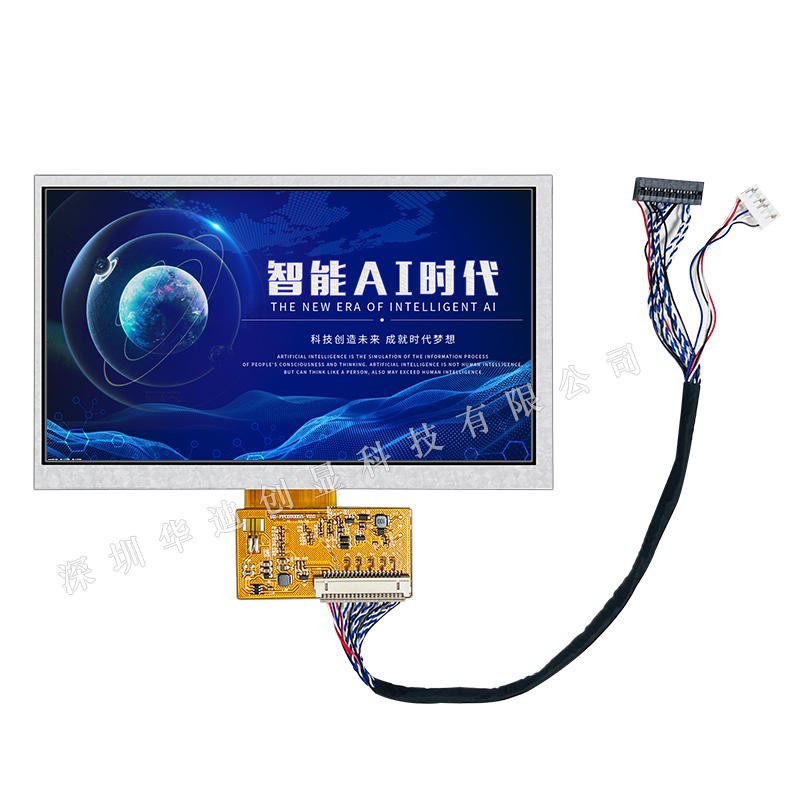

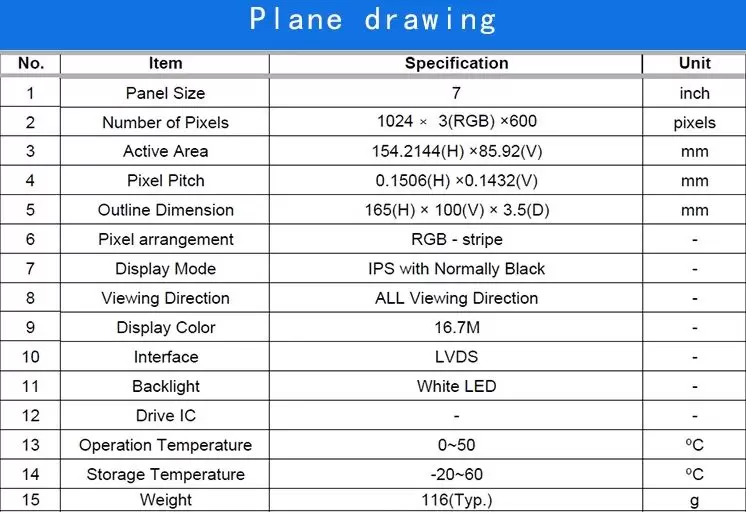

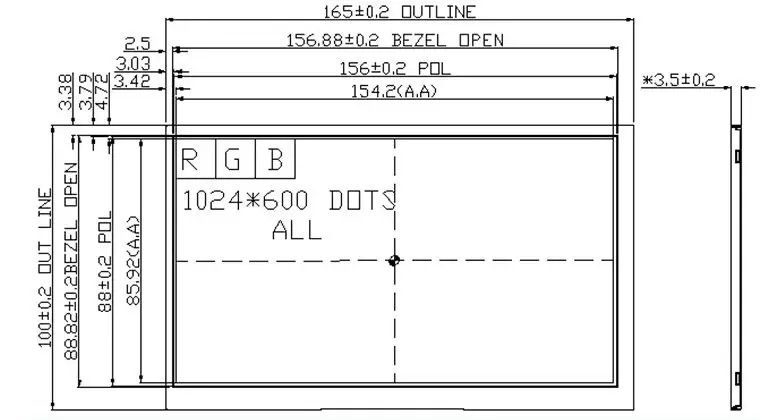

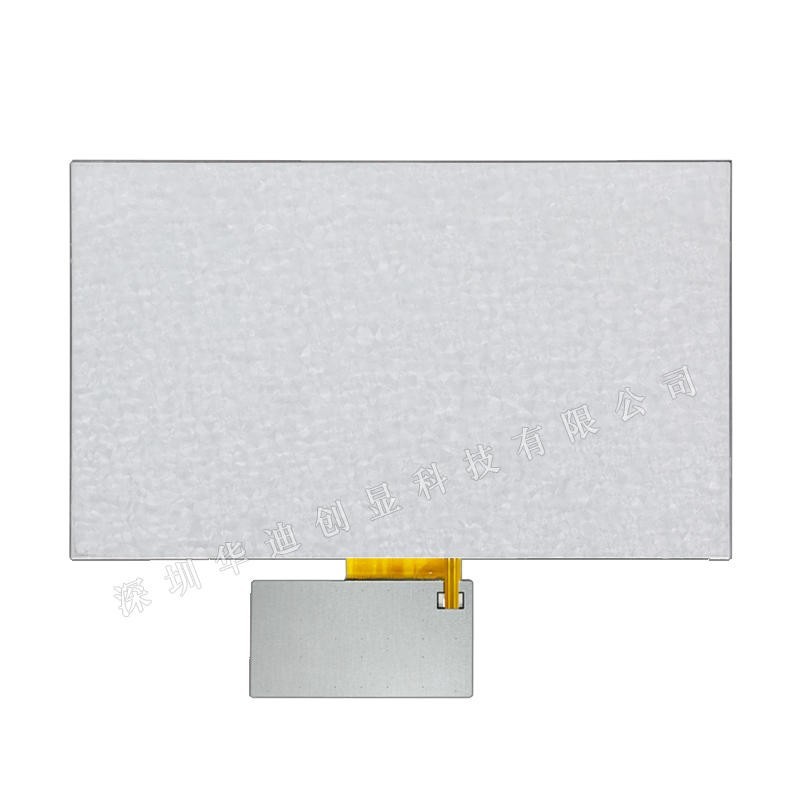

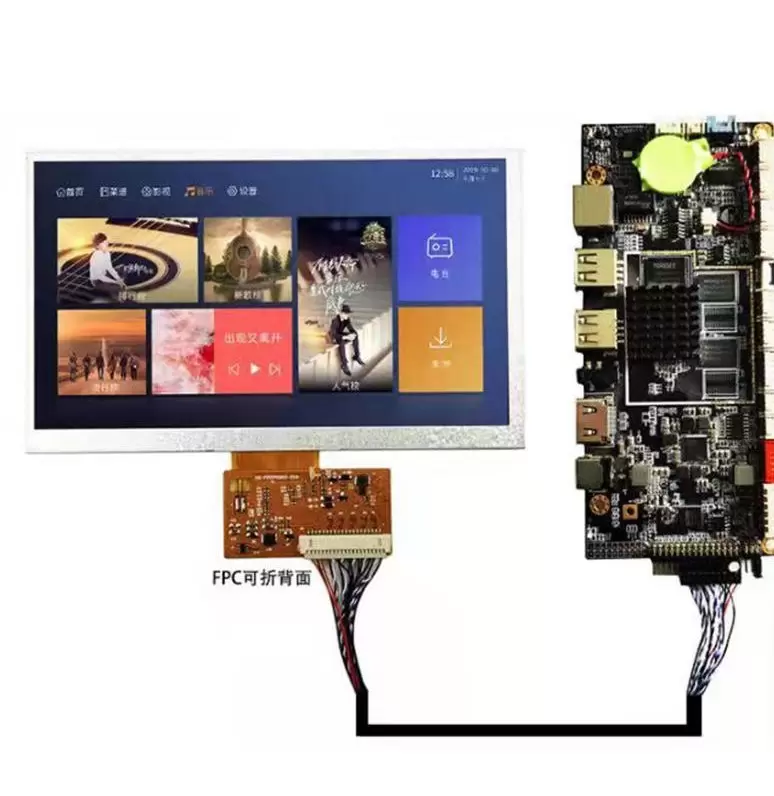

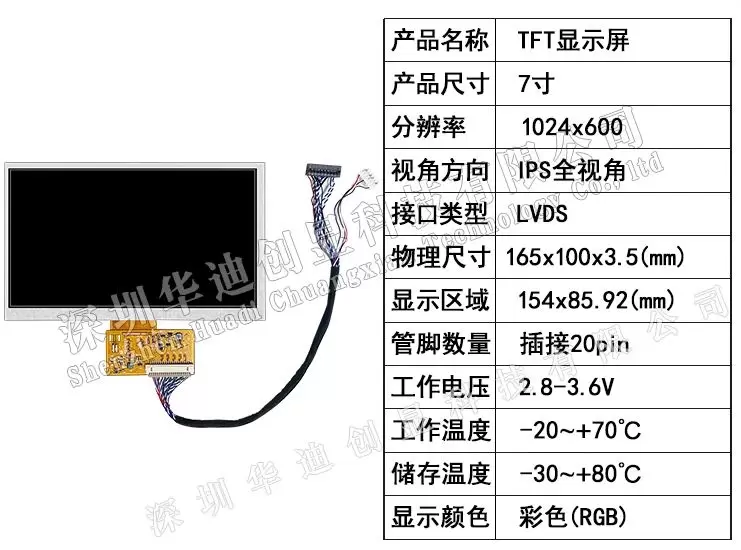

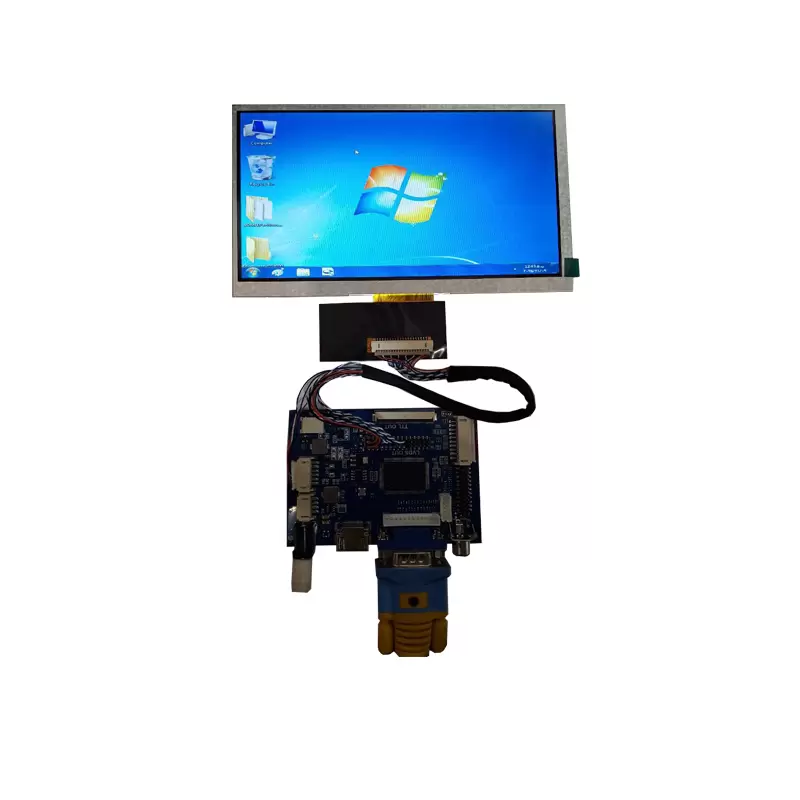

السیدی 7.0 اینچ lcd 7.0 inch IPS -RGB LVDS 1024*600 - گرید +A

السیدی 7.0 اینچ lcd 7.0 inch IPS -RGB  LVDS 1024*600  - گرید +A

پین های ال سی دی:

- پین ۱ (VDD): منبع تغذیه، VDDIN=3.3V
- پین ۲ (VDD): منبع تغذیه، VDDIN=3.3V
- پین ۳ (LED_EN): فعال‌سازی منبع تغذیه، VDDIN(3.3~5.0V)
- پین ۴ (GND): زمین
- پین ۵ (RXIN0N): داده دیفرانسیل LVDS با ولتاژ ۰-
- پین ۶ (RXIN0P): داده دیفرانسیل LVDS با ولتاژ ۰+
- پین ۷ (GND): زمین
- پین ۸ (RXIN1N): داده دیفرانسیل LVDS با ولتاژ ۱-
- پین ۹ (RXIN1P): داده دیفرانسیل LVDS با ولتاژ ۱+
- پین ۱۰ (GND): زمین
- پین ۱۱ (RXIN2N): داده دیفرانسیل LVDS با ولتاژ ۲-
- پین ۱۲ (RXIN2P): داده دیفرانسیل LVDS با ولتاژ ۲+
- پین ۱۳ (GND): زمین
- پین ۱۴ (RX_CLKN): ورودی ساعت دیفرانسیل LVDS-
- پین ۱۵ (RX_CLKP): ورودی ساعت دیفرانسیل LVDS+
- پین ۱۶ (GND): زمین
- پین ۱۷ (RXIN3N): ورودی ساعت دیفرانسیل LVDS با ولتاژ ۳-
- پین ۱۸ (RXIN3P): ورودی ساعت دیفرانسیل LVDS با ولتاژ ۳+
- پین ۱۹ (PWM): تنظیم روشنایی بک‌لایت، اعمال ۰.۷ تا ۱.۴ ولت سیگنال DC
- پین ۲۰ (VLED): منبع تغذیه LED، VLED=5~12V (Typ.)

پین های بک لایت:

پین ۱: +12V (منبع تغذیه مثبت)
پین ۲: +12V (منبع تغذیه مثبت)
پین ۳: EN (کنترل)
پین ۴: NC (بدون اتصال)
پین ۵: GND (زمین)
پین ۶: GND (زمین)

پین های کابل:

پین ۱، ۲، ۳: VCC (ولتاژ ورودی منبع تغذیه)
پین ۴، ۵، ۶: GND (زمین)
پین ۷: LAX0+ (داده‌های دیفرانسیل LVDS)
پین ۸: LAX0- (داده‌های دیفرانسیل LVDS)
پین ۹: LAX1+ (داده‌های دیفرانسیل LVDS)
پین ۱۰: LAX1- (داده‌های دیفرانسیل LVDS)
پین ۱۱: LAX2+ (داده‌های دیفرانسیل LVDS)
پین ۱۲: LAX2- (داده‌های دیفرانسیل LVDS)
پین ۱۳، ۱۴: GND (زمین)
پین ۱۵: LACK+ (داده‌های دیفرانسیل LVDS)
پین ۱۶: LACK- (داده‌های دیفرانسیل LVDS)
پین ۱۷: LAX3+ (داده‌های دیفرانسیل LVDS)
پین ۱۸: LAX3- (داده‌های دیفرانسیل LVDS)
