برد کاربردی EWB STM32F107 (استفاده شده در آموزش پیشرفته STM )

با خرید این محصول 3 امتیاز وفاداری. سبد شما در مجموع 3 امتیاز وفاداری که می تواند به کوپن تخفیف تبدیل شود به ارزش 30,000 ریال.


نظر و رتبه بندی مشتریان

1231000

محصول جدید

3,286,000 ریال

برد کاربردی EWB STM32F103VCT6  کویرالکترونیک

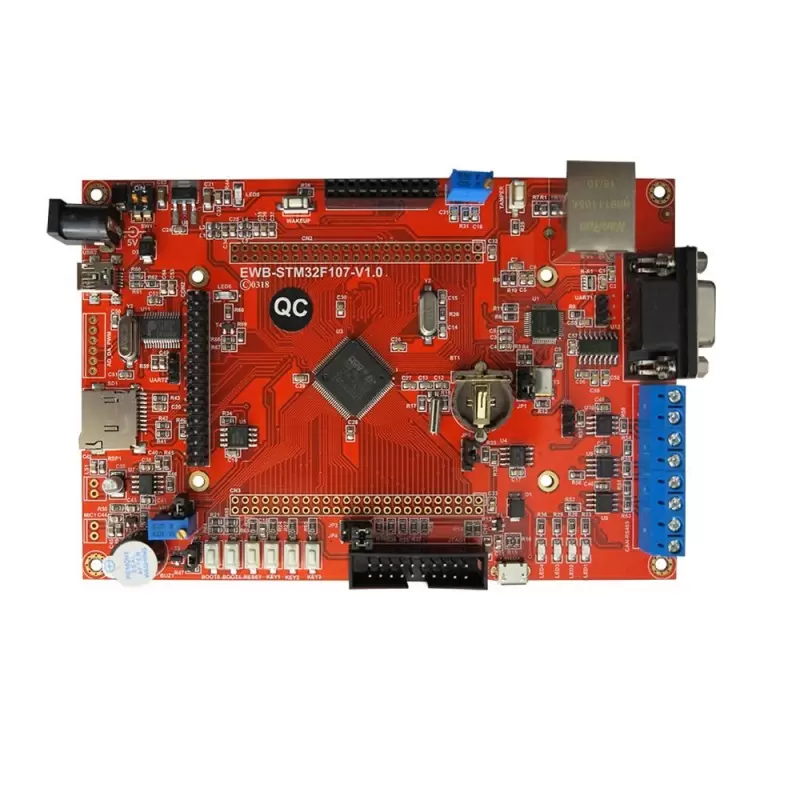

برد stm جدید با میکرو کنترلر stm32f107vct6 از خانواده cortex-m3 می باشد. این سری با سرعت 72 مگا هرتز می باشد که حافظه فلش 512 کیلو را ساپورت میکند

میکروهای Stm از جمله میکروهای کاملا صنعتی به شمار می آیندو تجربه ما و دیگران دوستان گواه همین قضیه می باشد.

توجه داشته باشید که این محصول فقط شامل برد می باشد ودر صورت نیاز به ماژول السیدی باید جداگانه تهیه شود.

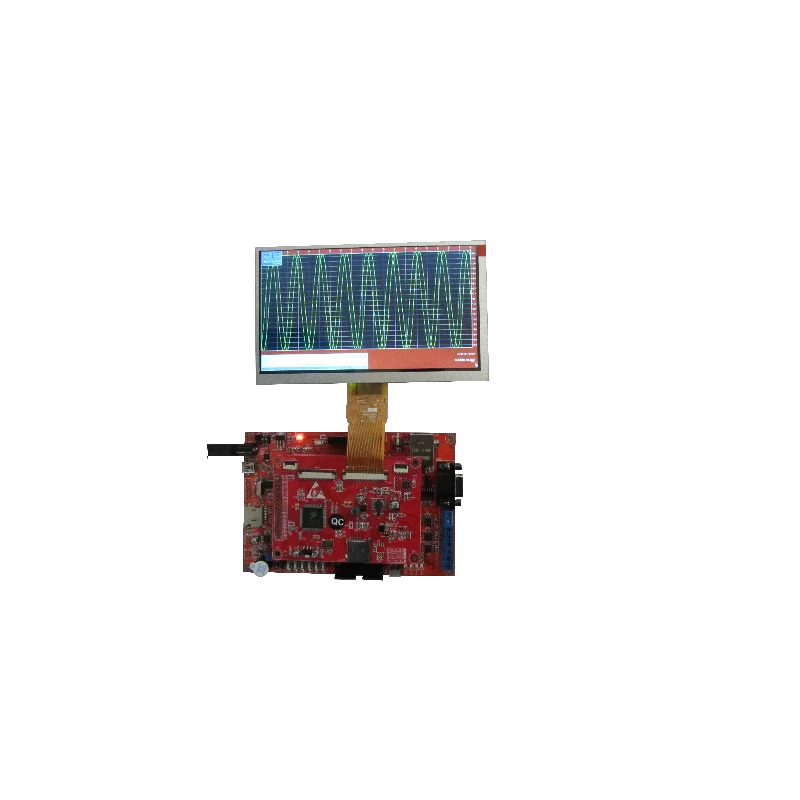

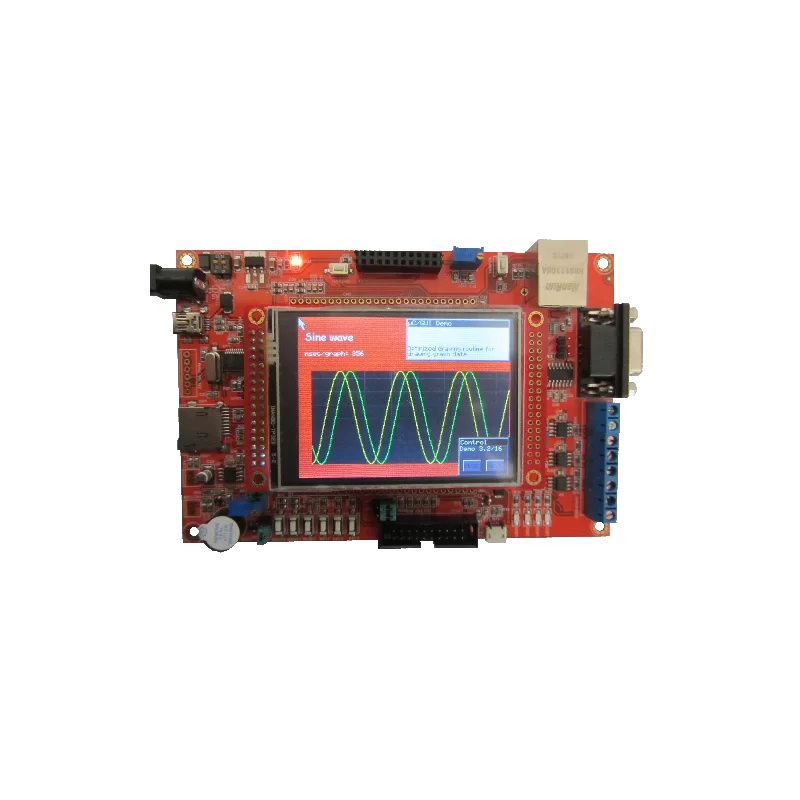

این برد قابلیت اتصال ماژول 3.2 اینچ و مازول ssd1963 (جهت اتصال السیدی های 4.3 و 5.0 و 7.0 اینچ) می باشد

امکانات و قابلیت های برد:

  1. شبکه /اترنت 10/100Mb
  2. ورودی میکروفون
  3. خروجی اسپیکر
  4. کانکتور دوربین  ov7670
  5. پورت JTAG استاندارد 20 پین
  6. کانکتور پورت سریال
  7. usb device/usb host
  8. استفاده از مبدل usb2 serial جهت پروگرام واستفاده در بخش دیباگ
  9.  can
  10. rs485
  11. Micro sd
  12. سوکت باتری بک آپ
  13. کلید یوزر و ریست
  14. مولتی ترن متصل به ADC
  15. EEPROM AT24C02
  16. SPI FLASH

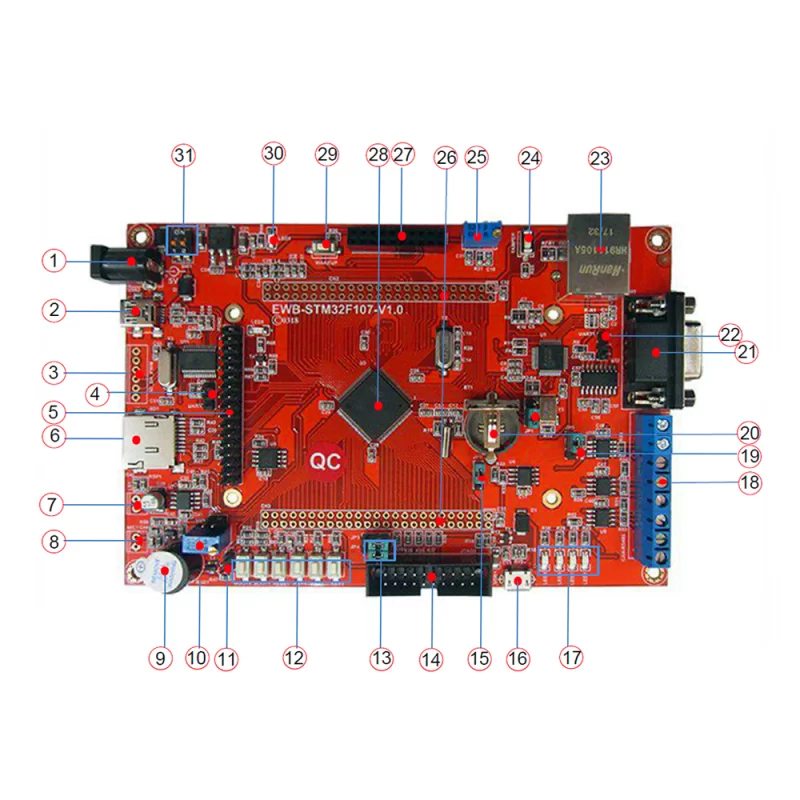

1.JACK POWER(5 VDC)
2.USB TO SERIAL
3.AD/DAC PINOUT
4.UART2 OUT
5.TFT PIN HEADER
6.MICRO SD
7.SPEAKER OUT
8.MIC IN
9.BUZZER
10.VR1(MIC)
11. JP2(MIC)
12.KEY
13.JP3/JP4
14. JTAG(20PIN)
15.JP5(CAN2/I2C1)
16.USB1-USB OTG(DEVICE/HOST)
17.LED(4/3/2/1)
18.CAN/RS485
19.JP6(RS485/UART2)
20.CR1220
21.RS232
22.UART1(OUT)
23.HR91105A(ETHERNET)
24.TAMPER
25.VR2(ADC)
26.CN2/CN3(PIN OUT)
27.CAMERA
28.STM32F107VCT6
29.WAKEUP
30.LED5
31.SW1(ON/OFF)

SAMPLE CODE:

[01] EWB_STM107_LED
[02] EWB_STM107_EXTI
[03] EWB_STM107_USART
[04] EWB_STM107_ADC
[05] EWB_STM107_DAC
[06] EWB_STM107_SPI_Flash
[07] EWB_STM107_RTC
[08] EWB_STM107_TIMER
[09] EWB_STM107_SD_CARD__RL
[10] EWB_STM107_EEPROM_24C02
[11] EWB_STM107_ETH_LwIP (3.2 inch)
[12] EWB_STM107_Virtual_COM
[13] EWB_STM107_Custom_HID
[14] EWB_STM107_USB_OTG
[15] EWB_STM107_DFU_USB_BOOTLOADER
[16] EWB_STM107_Touch_TEST (3.2 inch)
[17] EWB_STM107_TFT_Drawing_API (3.2-inch)
[18] EWB_STM107_ Scraper Test (3.2 inch)
[19] EWB_STM107_LCD3.2_STM32F107(3.2 inch)
[20] EWB_STM107_Show_image(3.2-inch)
[21] EWB_STM107_TFT_Drawing API (4.3-inch)
[22] EWB_STM107_TFT_Scraper (4.3-inch)
[23] EWB_STM107_Touch_Test(7-inch)
[24] EWB_STM107_SHOW_IMAGE(7-inch)
[25] EWB_STM107_TFT_Scraper(7-inch)
[26] EWB_STM107_TFT_Drawing_API (7-inch)
[27] EWB_STM107__CAN
[28] EWB_STM107_uCOS + uCGUI (3.2 inch)
[29] EWB_STM107_uCOS + uCGUI (7.0 inch)
UCGUI development information

More sample for STM107:
STM107 _24L01 launch
STM107 _24L01 reception
STM107 _DS18B20 (3.2 inch)
STM107 _infrared (3.2-inch)

فیلم آموزش کاربردی زبان cدر میکرو کنترلر های arm

فیلم آموزش پیشرفته میکروکنترلر STM32F10x
