برد کاربردی و حرفه ای stm32h743iit6 ساپورت السیدی 3.6 تا 10.1 اینچ- EWB-STM32H743-H- REV1.2

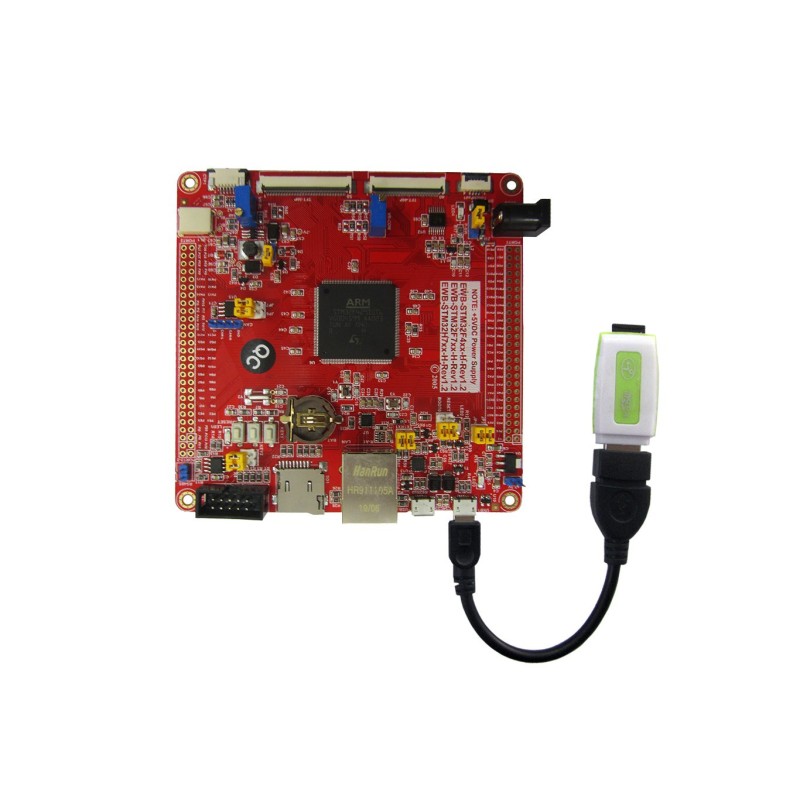

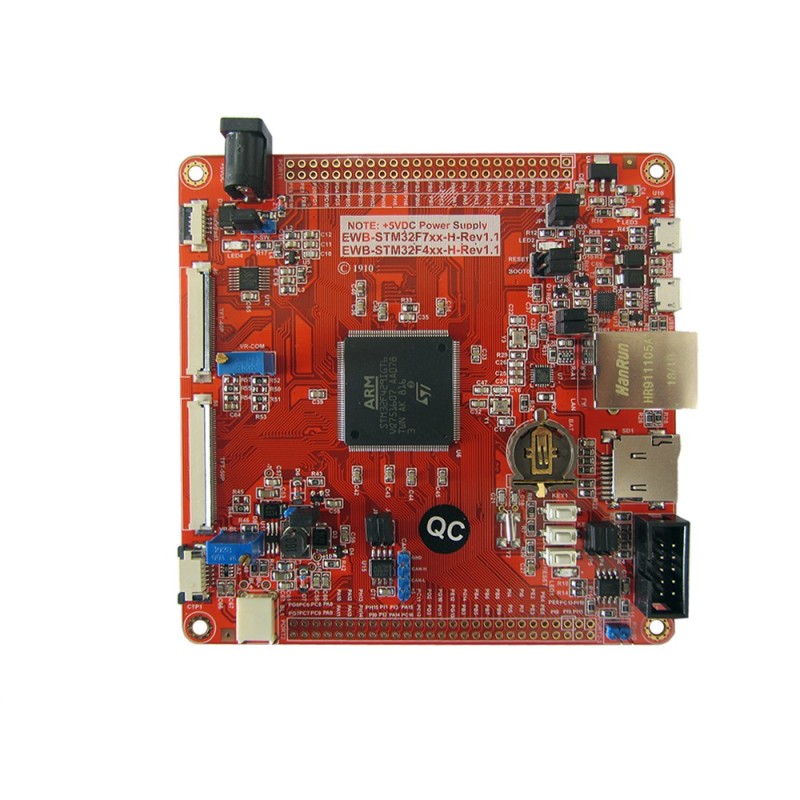

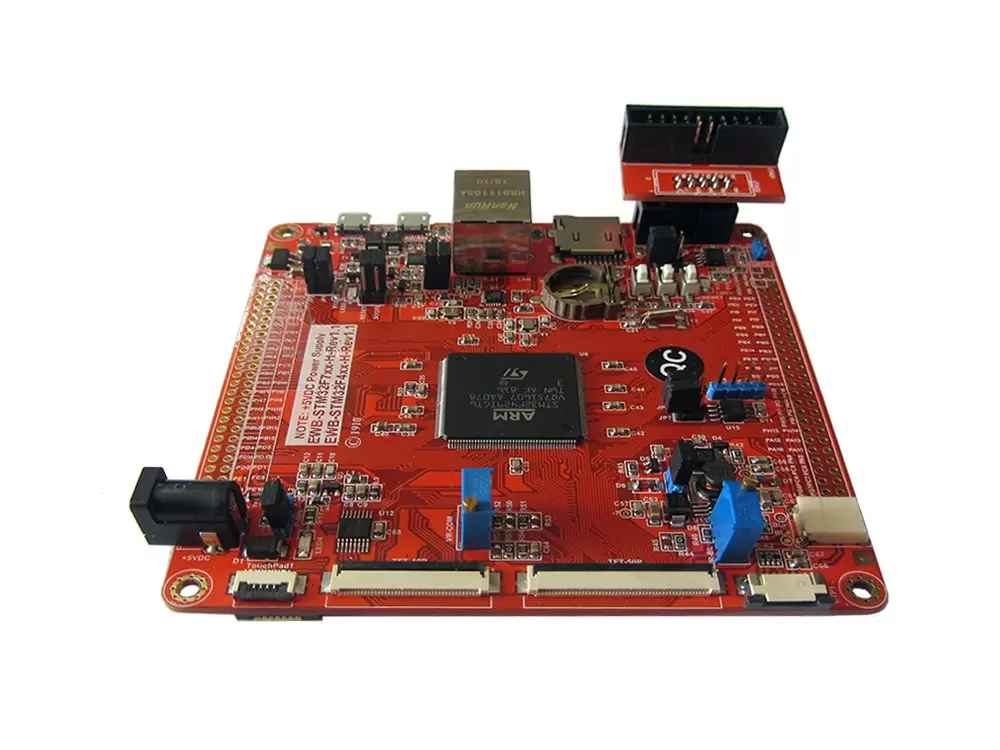

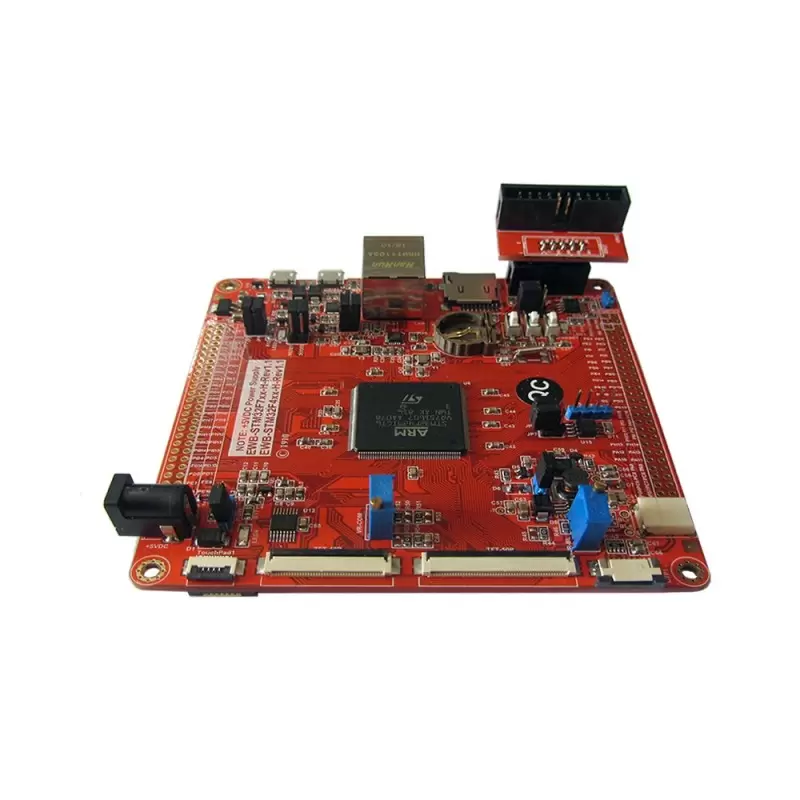

برد کاربردی و حرفه ای EWB-stm32h743-H- REV1.2:
-    این برد با هسته میکروکنترلر stm32h743 از خانواده Cortex-m7 با سرعت 400 مگاهرتز و 2048 کیلو فلش و 1024 کیلو بایت RAM است.
-    مهم ترین مزیت این میکرو، قابلیت اتصال نند فلش و RAM خارجی و السیدی کنترلر داخلی است.
-    این میکرو بهترین گزینه برای کار با السیدی های رنگی از سایز 3.6 اینچ تا 10.1 اینچ است.
-    سرعت رفرش صفحه بسیار بالا است.
-    بهترین گزینه برای ساختHMI  های صنعتی و انجام پروژه های صنعتی است.
-    قیمت مناسب آیسی میکرو و سرعت بسیار بالا گزینه مناسب برای تولید می باشد.

کیفیت PCB بسیار بالا و قطعات استفاده شده در برد همگی 100 درصد اورجینال می باشند.

توجه:

1.این برد توسط طراح  شرکت کویرالکترونیک طراحی شده و مراقب سوء استفاده کنندگان این بخش باشید

2.این برد السیدی های 40 پین به صورت مستقیم و 50 پین (مستقیم)از سایز 3.6 تا 10.1 اینچ و ال ای دی 10.1 اینچ به همراه تاچ را ساپورت میکندو مدار بهینه و کم مصرف نسبت به بردهای مشابه(جدید)

3.. تمامی بخش های برد اعم از ethernet,microsd,lcd40-50pin,can,.... همگی بخوبی تست و کار میکنند

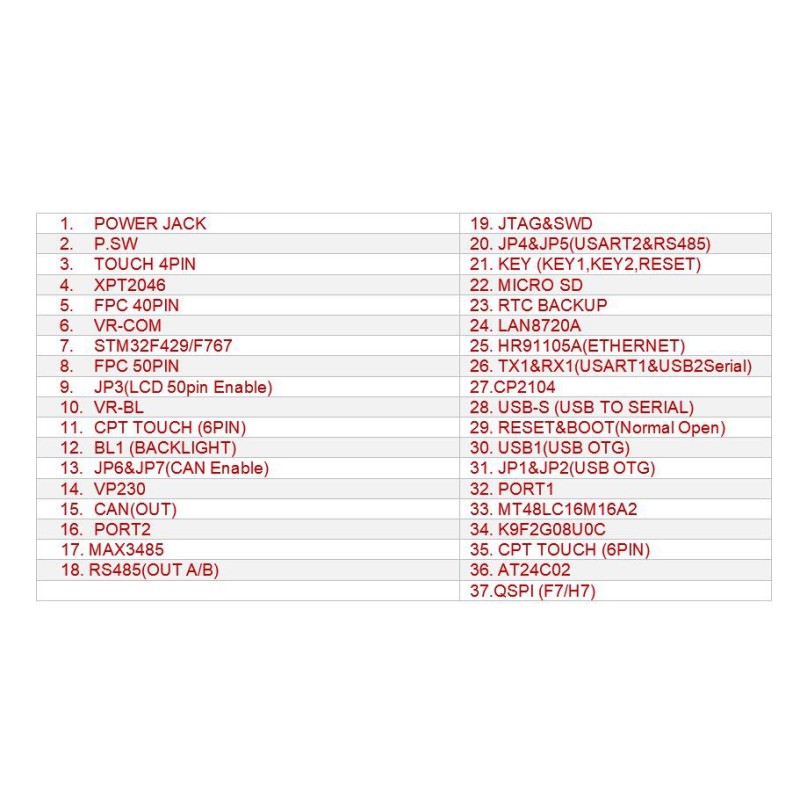

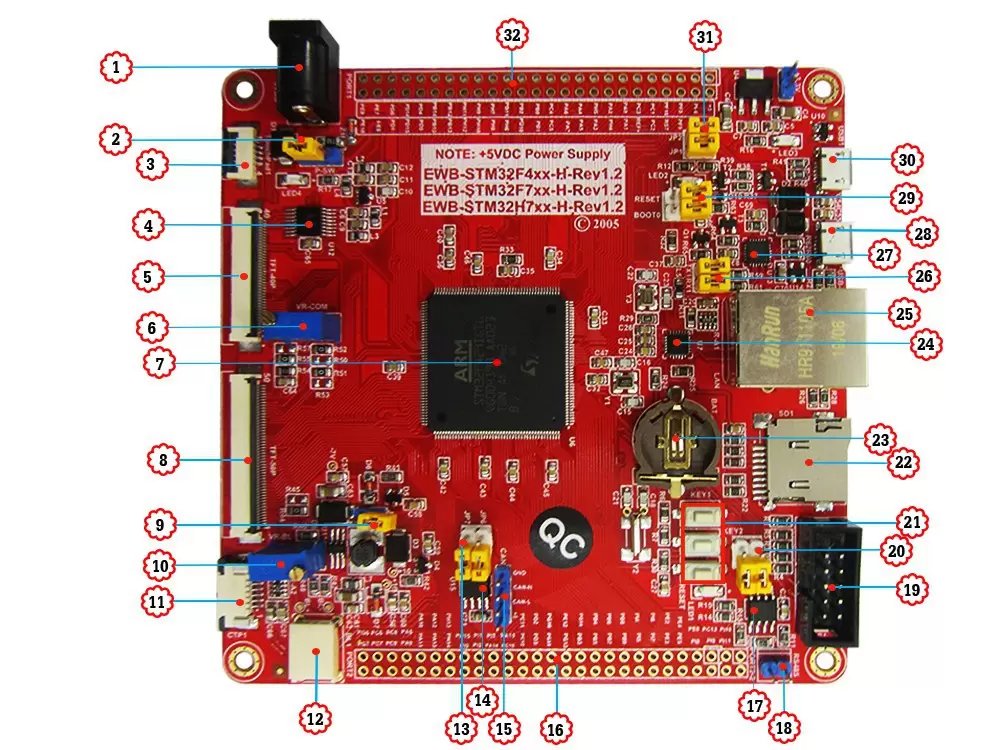

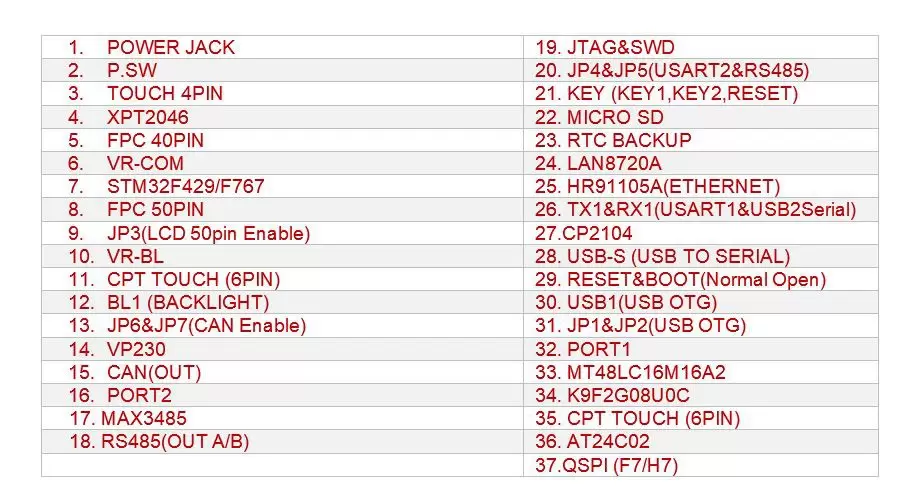

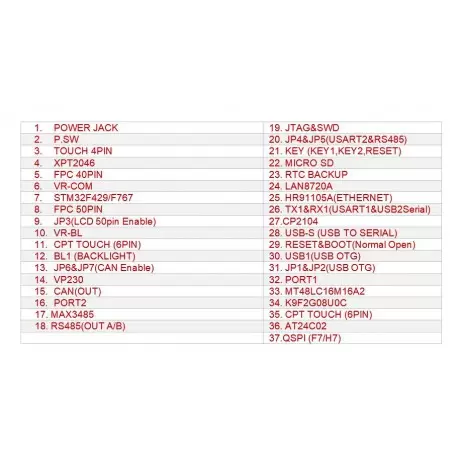

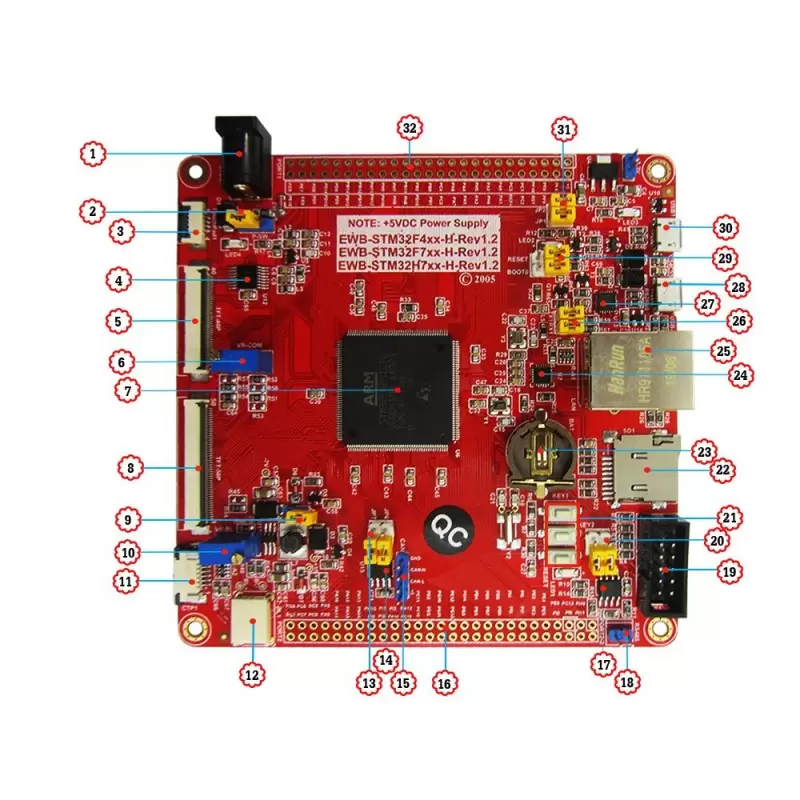

مشخصات برد:

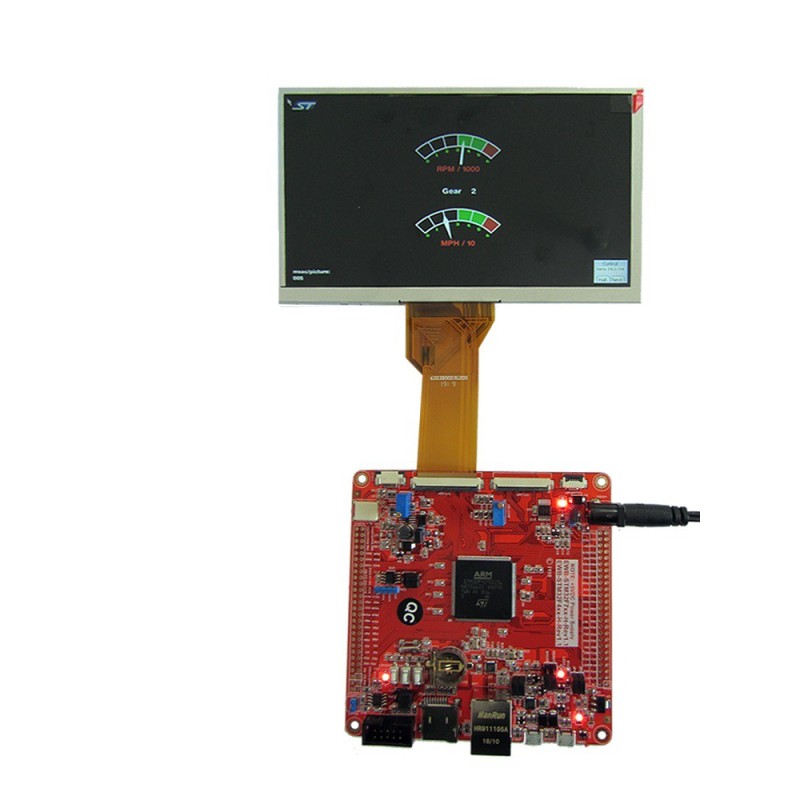

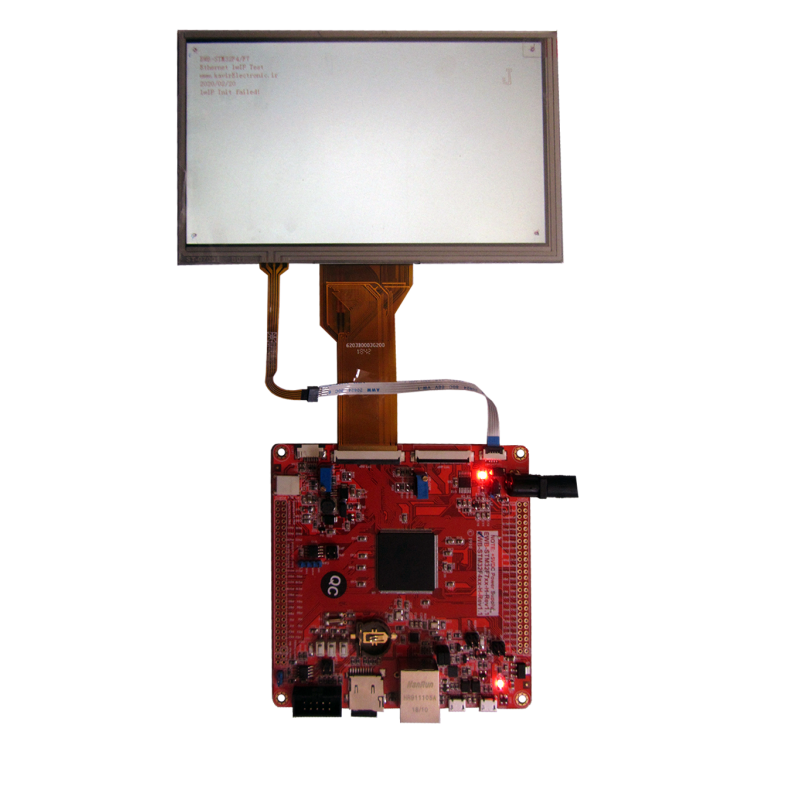

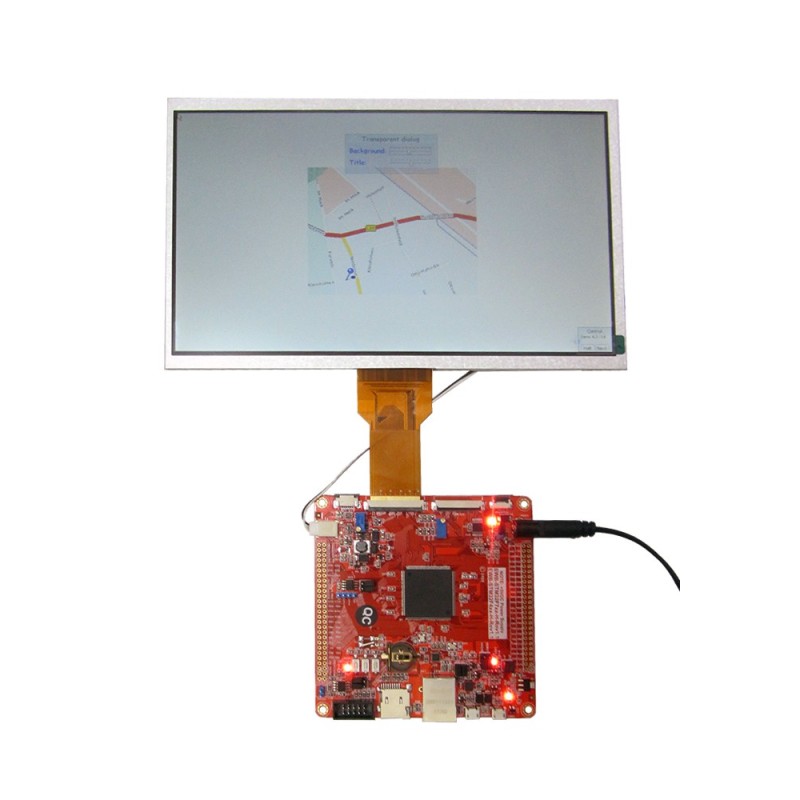

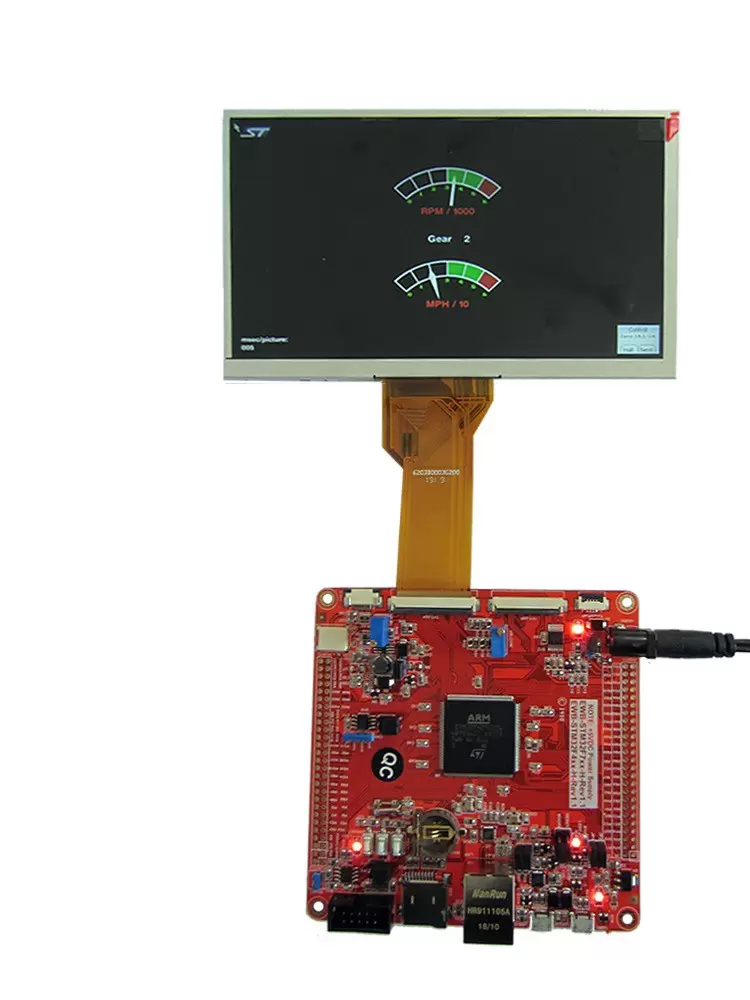

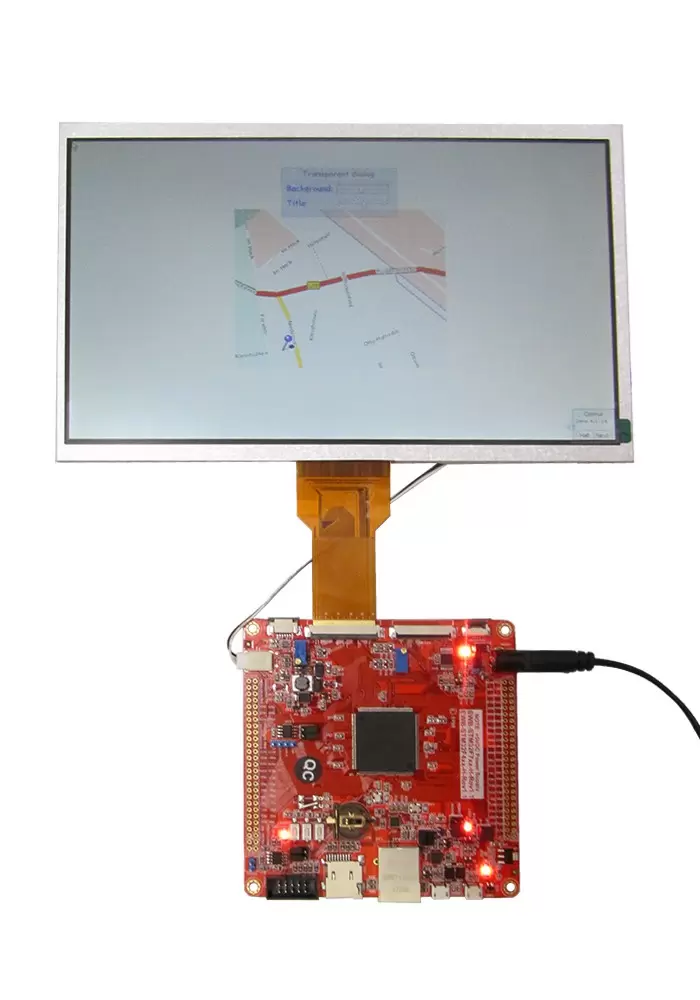

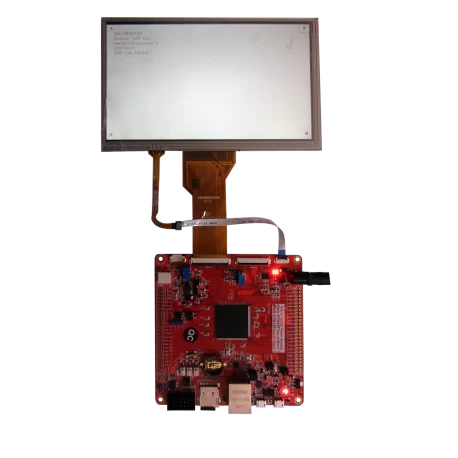

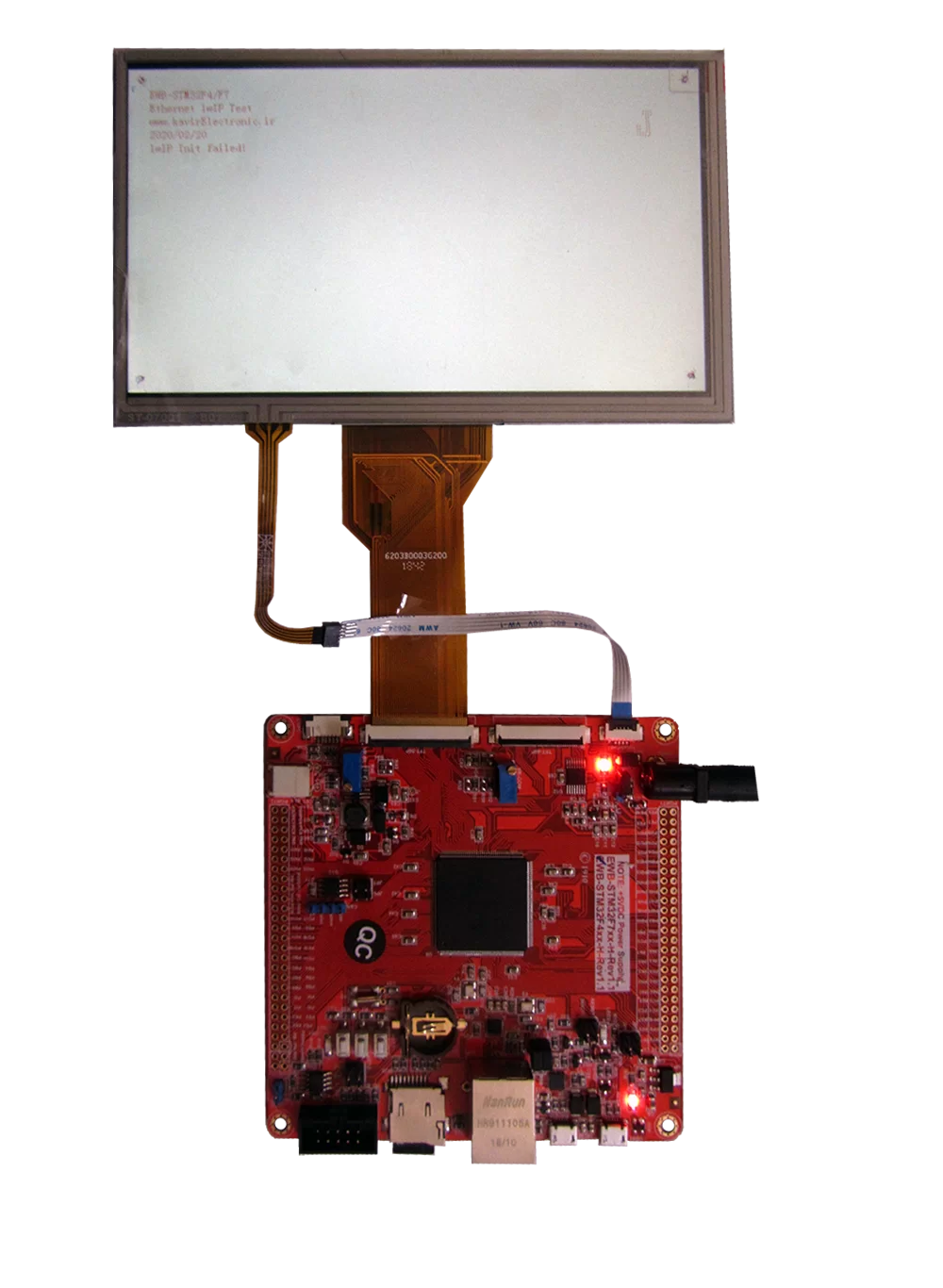

• قابلیت اتصال LCD های رنگی 7 ,8 ,9 ,10.1 اینچ (ساپورت السیدی های 50پین TTL )

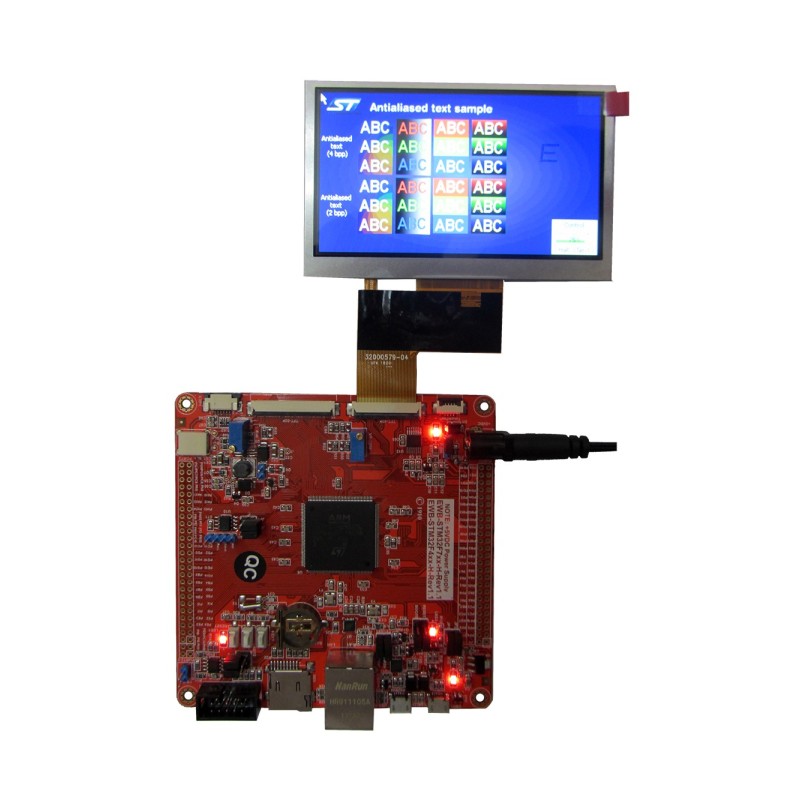

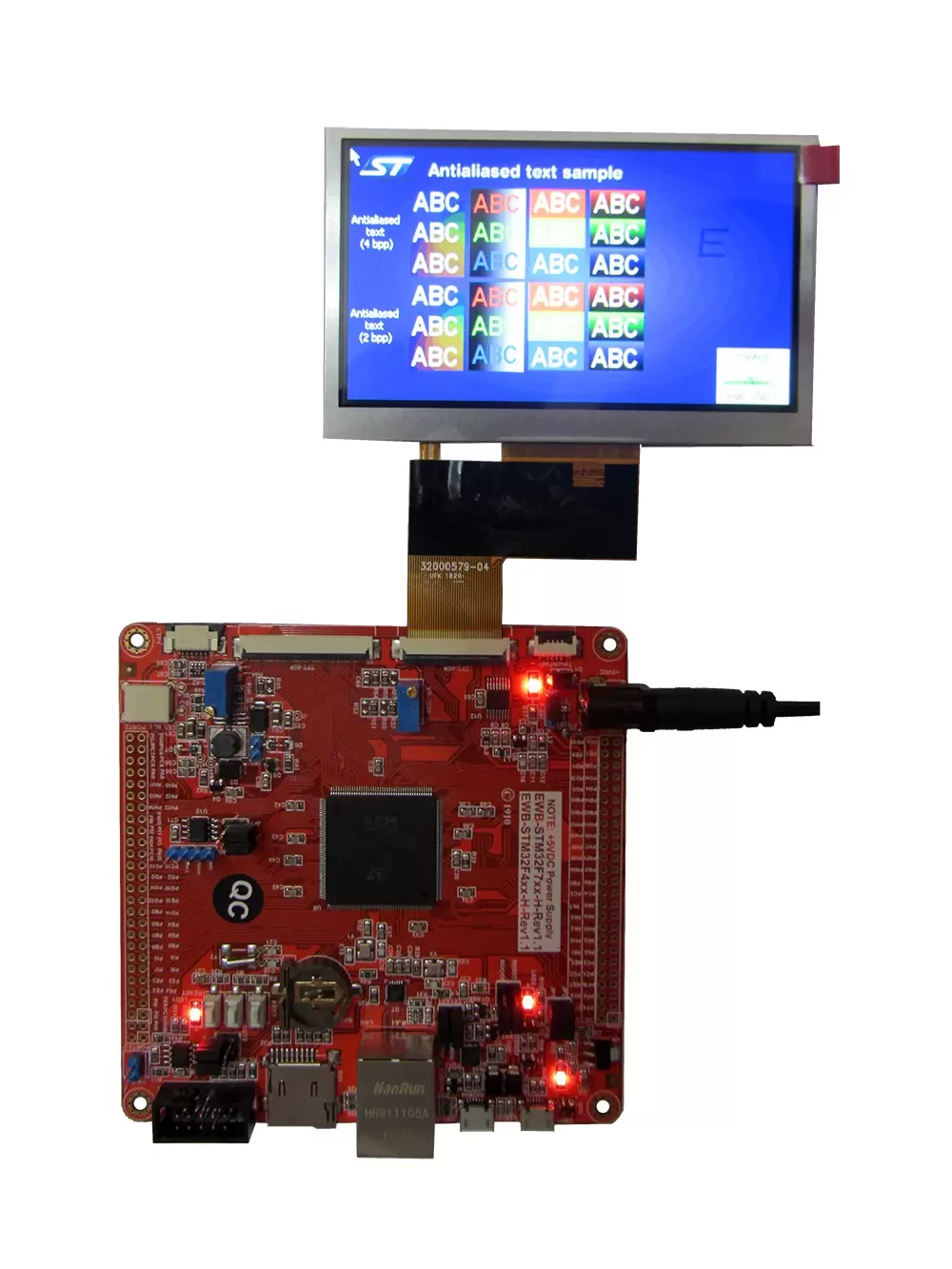

• قابلیت اتصال LCD های رنگی4.3 و5.0 اینچ (ساپورت السیدی های 40پین TTL )
• ساپورت تاچ مقاومتی 4 پین
• کانکتور 6  پین استاندارد تاچ خازنی با پروتکل I2C (سوکت 1mm مناسب تاچ های سری FT )
• میکرو اس دی Micro sd
• مدار بک لایت بهینه شده با کنترل و دقت بسیار بالا برای حصول بهترین کیفیت نمایش
• قابلیت پروگرام و ایرز میکرو با فلش لودر در حالتی که میکرو قفل و.. شود
• آیسی تاچ کنترلر xpt2046
• آیسی QSPI

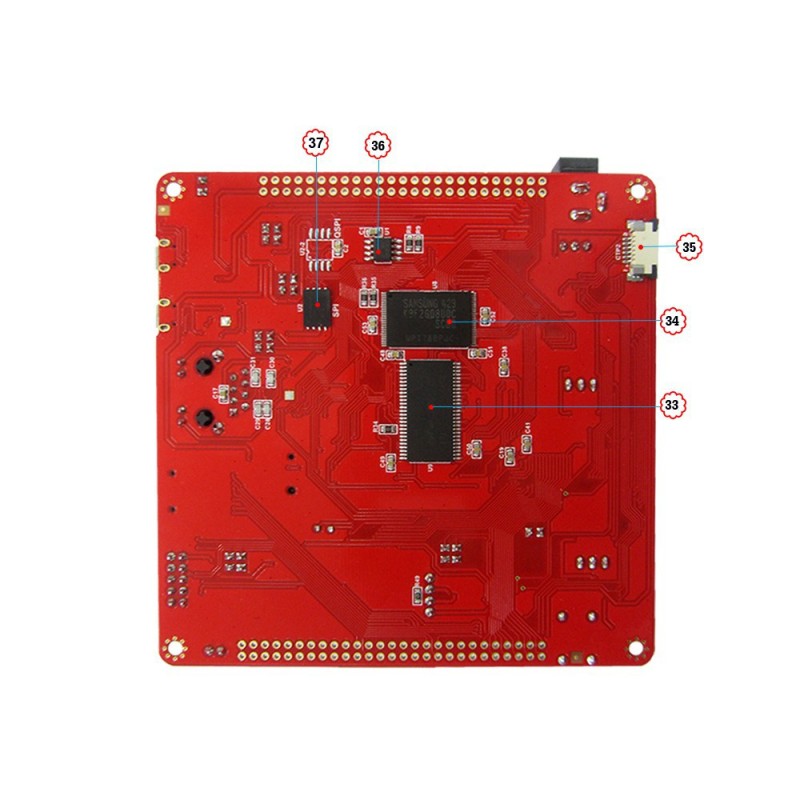

• K9F2G08U0CNAND Flash 256MB

•  SDRAM 32MB 16Bit استفاده از رم  بسیار با کیفیت 100%  اورجینال MT48LC16M16A2P

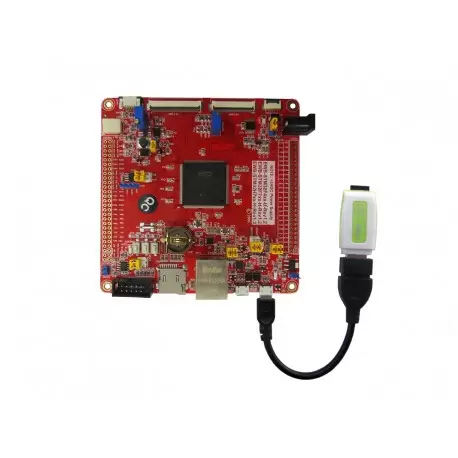

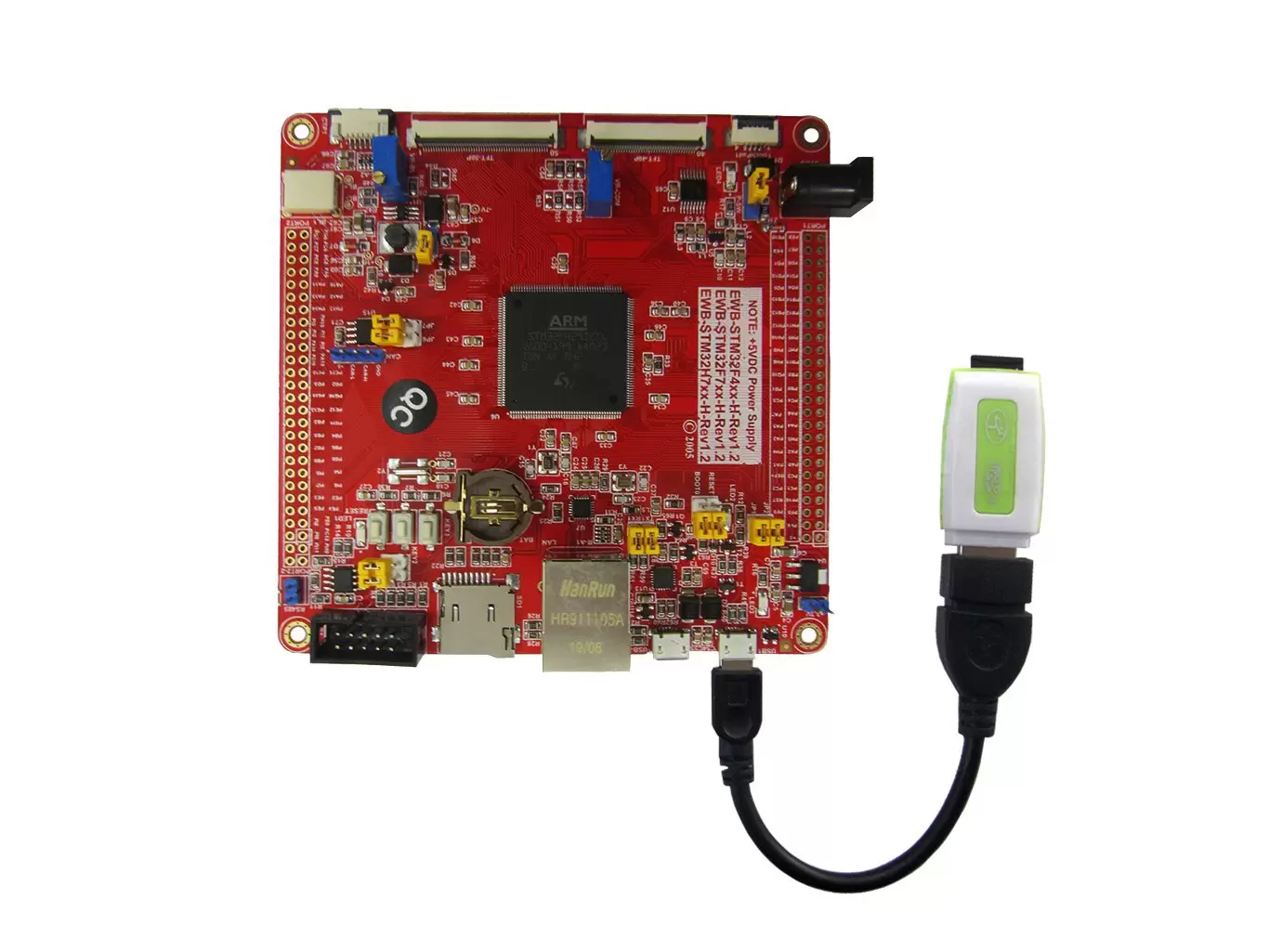

• USB HOST
• USB Device
• USB To UART برای دیباگ و پروگرام کردن میکرو
• JTAG 10Pin -به همراه تبدیل 10 به 20 پین استاندارد(قابلیت اتصال به J LINK, ulink وst-link...)
• ارتباط CAN
• ارتباط RS485
• شبکه 10/100Mb
• ارتباط I2C با AT24C02
• RTC BACKUP
• USER KEY
• USER LED
• اضافه شدن ولتاژ رفرنس 3.3 بسیار دقیق REF3033

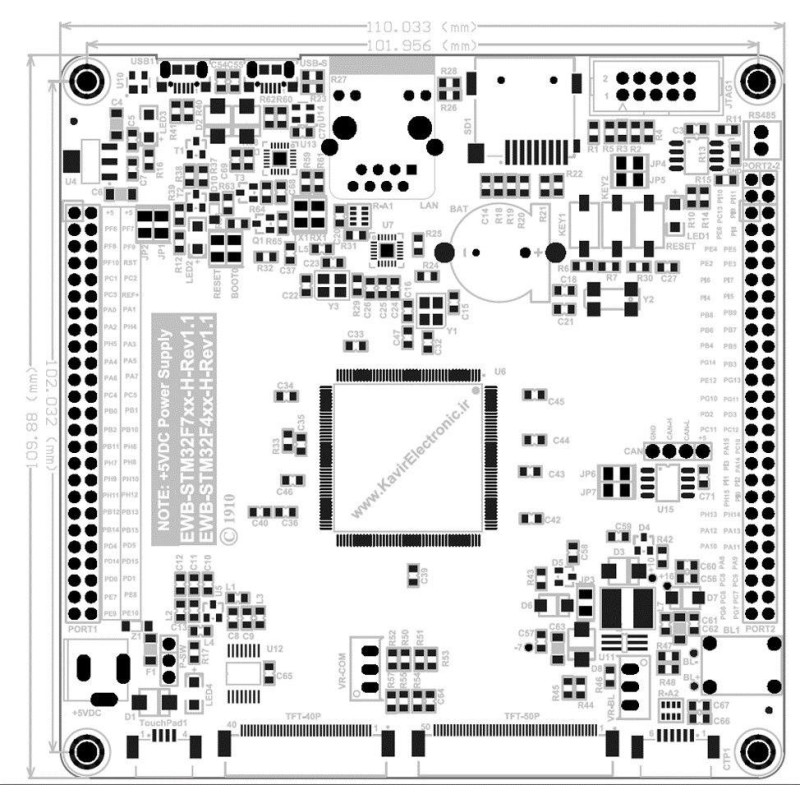

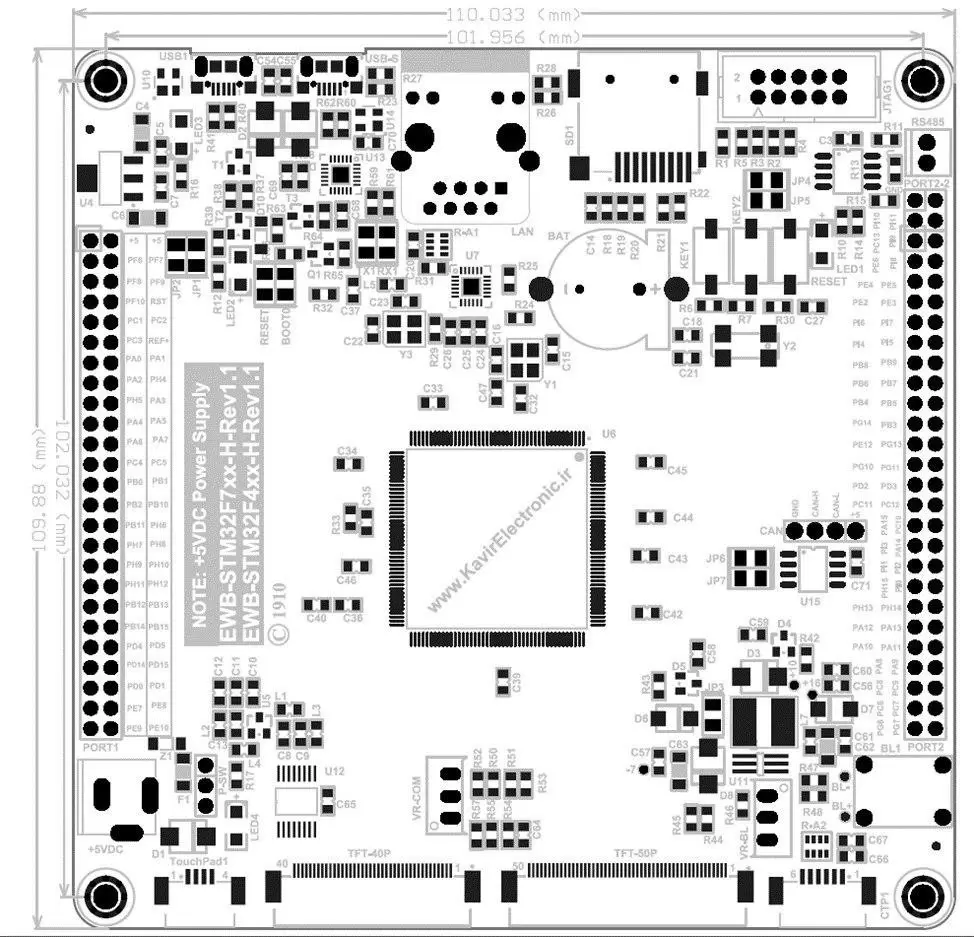

• size:110*110mm

محتویات محصول:

• برد کاربردی و حرفه ای EWB-STM32h743

• DVD شامل سورس ها شماتیک و همه نرم افزارهای مورد نیاز
• فایل flm جهت پروگرام کردن حافظه خارجی(w25q256) ارائه شده است.

 لیست مثالها:

[01]EWB-STM32h7 LED
[02]EWB-STM32h7 Key Input
[03]EWB-STM32h7 USART
[04]EWB-STM32h7  Window watchdog
[05]EWB-STM32h7PWM output
[06]EWB-STM32h7 Timer interrupt
[07]EWB-STM32h7 Standby wake up
[08]EWB-STM32h7 RTC
[09]EWB-STM32h7 IIC(AT24C02)
[10]EWB-STM32h7 RS485
[11]EWB-STM32h7 CAN
[12]EWB-STM32h7 DMA
[13]EWB-STM32h7 Hardware Random Number
[14]EWB-STM32h7 SD Card
[15]EWB-STM32h7 NAND FLASH
[16]EWB-STM32h7 SDRAM
[17]EWB-STM32h7 Network Communication Experiment(HTTP-TCP-UDP)
[18]EWB-STM32h7 STemWin  RST TOUCH 4.3-5.0 inch 480x272
[19]EWB-STM32h7 STemWin  RST TOUCH 7.0-9.0 inch 800x480
[20]EWB-STM32h7 STemWin  RST TOUCH 10.1inch 1024x600
[21]EWB-STM32h7 RGB LCD (RGB screen)4.3-5.0 inch 480x272
[22]EWB-STM32h7 RGB LCD (RGB screen)7.0-9.0 inch 800x480
[23]EWB-STM32h7  RGB LCD (RGB screen)10.1 inch 1024x600
[24]EWB-STM32h7 Touch Screen(RST)4.3-5.0 inch 480x272
[25]EWB-STM32h7 Touch Screen(RST)7.0-9.0 inch 800x480
[26]EWB-STM32h7 Touch Screen(RST)-10.1 inch 1024x600
[27]EWB-STM32h7 External interruption
[28]EWB-STM32h7 ADC
[29]EWB-STM32h7 Internal temperature sensor
[30]EWB-STM32h7 QSPI
