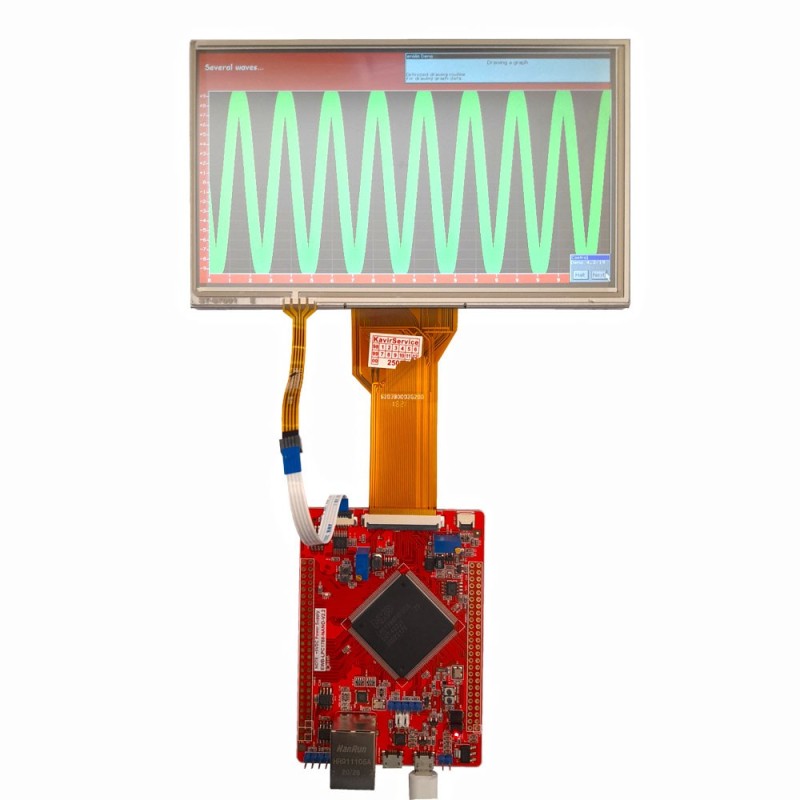

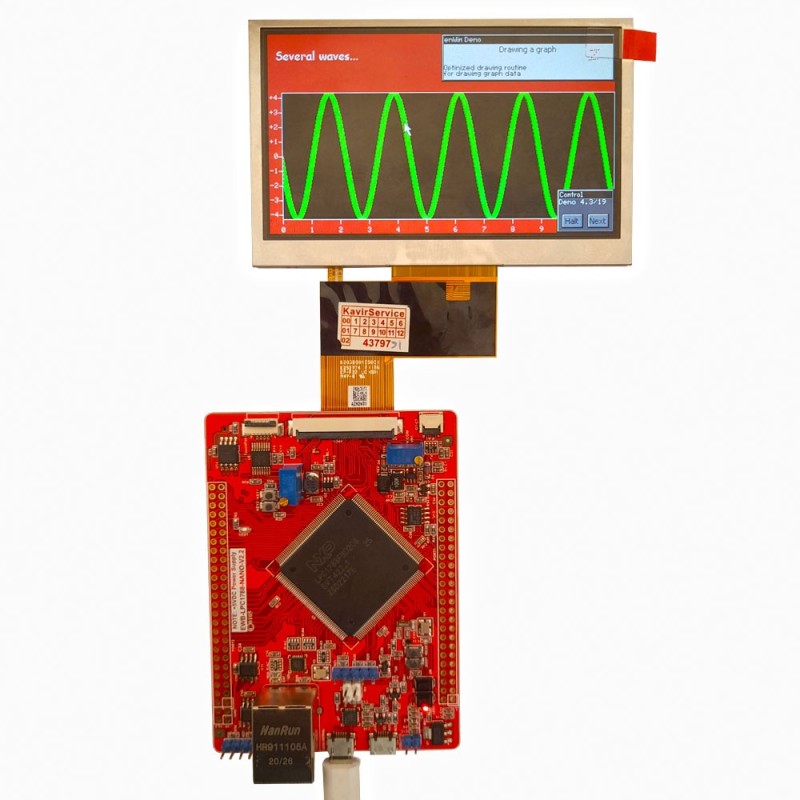

برد حرفه ای و کاربردی EWB-LPC1788-NANO v2.2 فول (جدید)

برد کاربردی و حرفه ای EWB-LPC1788-NANo-V2.2 :
این برد با هسته میکروکنترلر  LPC1788  از خانواده Cortex-m3 با سرعت 120 مگا هرتز و 512 کیلو فلش و 96 کیلو بایت رم می باشد .مهمترین مزیت این  میکرو قابلیت اتصال نند فلش و RAM خارجی و السیدی کنترلر داخلی می باشد.
این میکرویکی از  بهترین گزینه برای کار با السیدی های رنگی از سایز 3.6 تا 10.1 و... می باشد .سرعت رفرش صفحه بسیار بالا می باشد و یکی از بهترین گزینه برای ساخت HMI های صنعتی و انجام پروژه های صنعتی می باشد.

کیفیت PCB بسیار بالا (تولید چین)و قطعات استفاده شده در برد اورجینال می باشند.و در داخل مونتاژ شده است.

طراحی این برد توسط کویرالکترونیک انجام شده است.

با توجه به هسته M3 ولی این میکرو هنوز بسیار در بین برنامه نویسان طرفدار دارد از جمله مزیت های آن سرعت مناسب و تعداد پایه های زیاد و از جمله قیمت بسیار مناسب آن می باشد

مشخصات برد:

• قابلیت اتصال LCD های رنگی  3.6 تا10.1.0 اینچ (ساپورت السیدی های 50و40 پینRGB)
• ساپورت تاچ مقاومتی 4 پین
• کانکتور 6  پین 1میلی متر استاندارد تاچ خازنی با پروتکل I2C (سری FT )

• کانکتور 6  پین 0.5میلی متر استاندارد تاچ خازنی با پروتکل I2C (سری GT9XX)
• دارای پورت شبکه ethernet10/100mb
• میکرو اس دی Micro sd
• مدار بک لایت بهینه شده با کنترل و دقت بسیار بالا برای حصول بهترین کیفیت نمایش
• قابلیت پروگرام و ایرز میکرو با فلش مجیک در حالتی که میکرو قفل و.. شود مد ISP
• آیسی تاچ کنترلر xpt2046
• NAND Flash 256MB K9F2G08U0C

•  SDRAM 32MB 16Bit استفاده از رم  بسیار با کیفیت 100%  اورجینال MT48LC16M16A2P

• RS485
• CAN
• USB HOST
• USB Device
• USB To Serial
• EEPROM AT24C02
• SPI FLASH 2MB
• RTC BACKUP
• USER KEY
• USER LED
• اضافه شدن ولتاژ رفرنس 3.3 بسیار دقیق REF3033

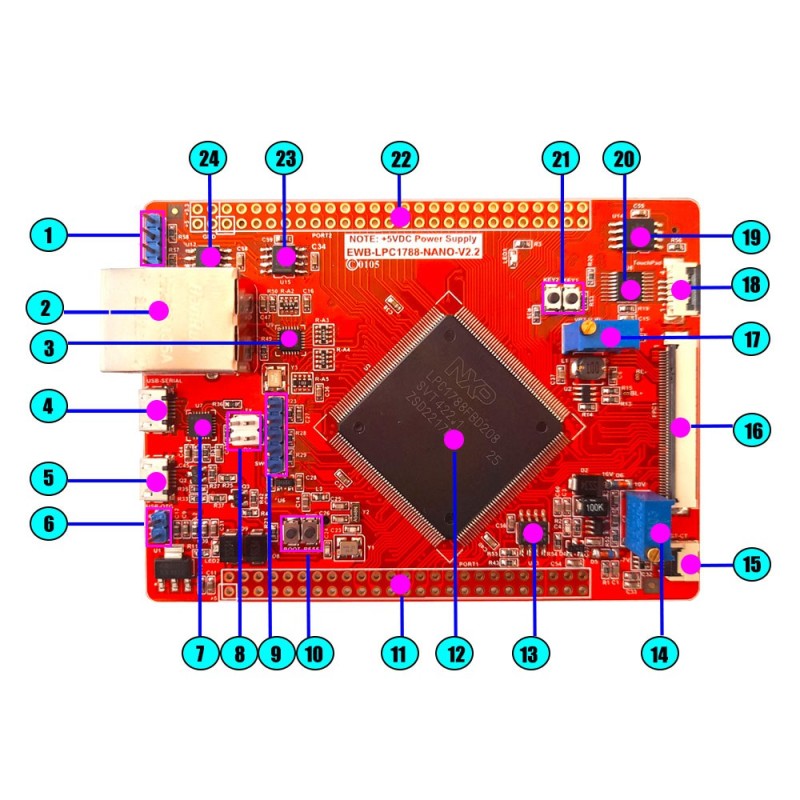

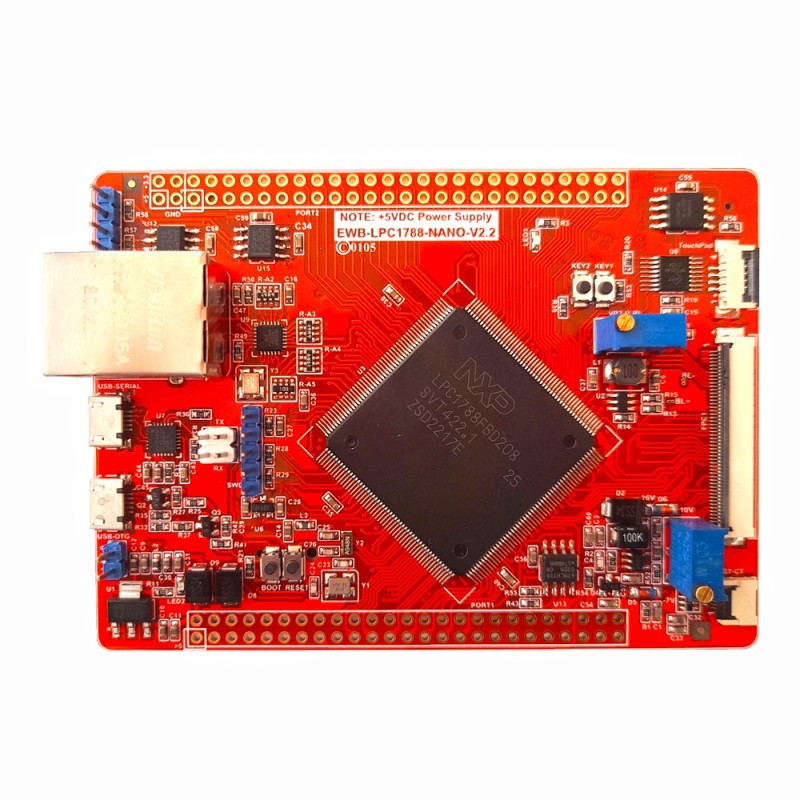

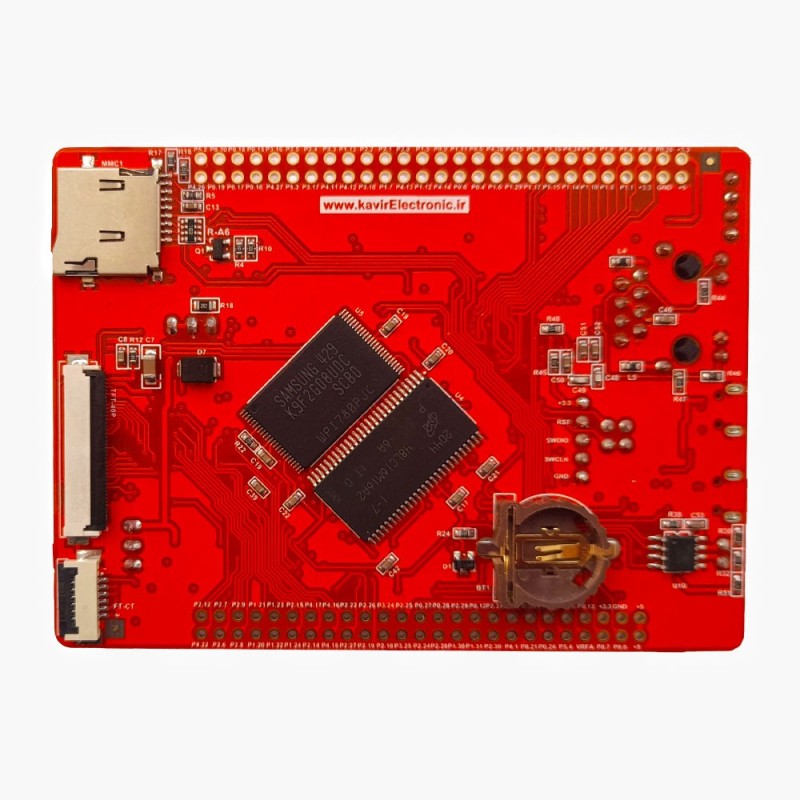

بخش های برد:

1.CAN OUT
2.HR911105A
3.Ethernet(lan8720)
4.Usb 2serial
5.USB Otg
6.RS485 out
7.CP2104
8.RX TX Jumper
9.SWD
10.Boot-RESET
11.Port1
12.LPC1788
13.AT24C02
14.VCOM(only for 50pin)
15.FPC 0.6P/0.5mm GT911 CPT
16.FPC 50pin (LCD 50pin RGB)
17.VBL
18.FPC 4P/1mm  (RST Touch)
19.SST25VF016
20.XPT2046
21.KEY1-KEY2
22.PORT2
23.SN65HDV230
24.SN65HDV230

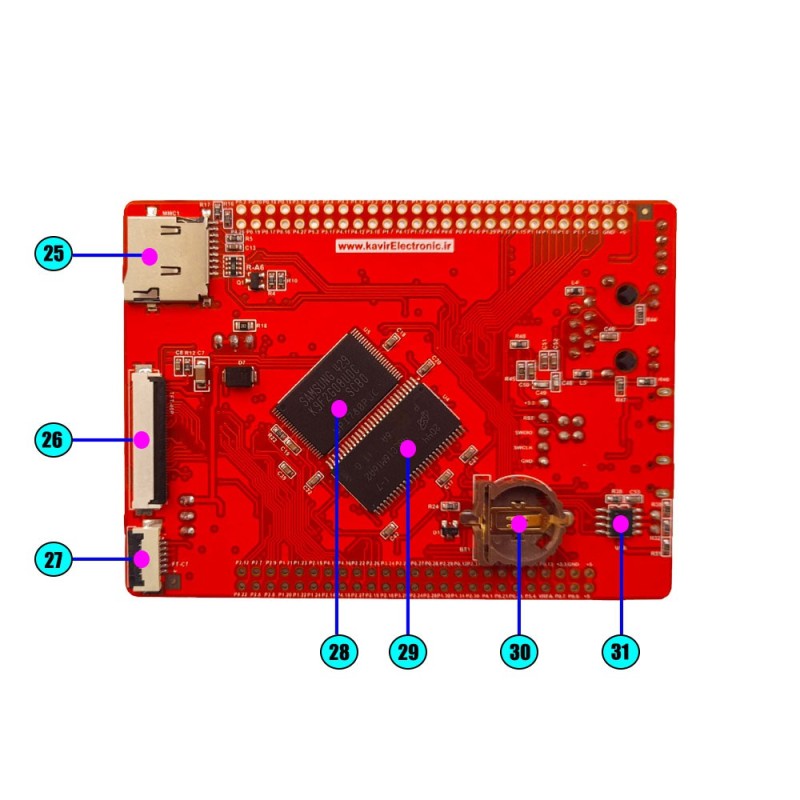

25.MICROSD
26.FPC 40pin (LCD 40pin RGB)
27.FPC6P/1.0MM (CPT FT)
28.K9F2G08
29.MT48LC16M16A2P
30.RTC BACKUP
31.SP3485

لیست مثالها:

[01]EWB_LPC1788_NANO_GPIO
[02]EWB_LPC1788_NANO_AT24C02
[03]EWB_LPC1788_NANO_Button
[04]EWB_LPC1788_NANO_CAN
[05]EWB_LPC1788_NANO_SPI Flash (SST25VF016B)
[06]EWB_LPC1788_NANO_UART1
[07]EWB_LPC1788_NANO_UART2
[08]EWB_LPC1788_NANO_USB to UART (UART0) (CP2104)
[09]EWB_LPC1788_NANO_UsbHost_MassStorage ( USB host 1 )
[10]EWB_LPC1788_NANO_nand
[11]EWB_LPC1788_NANO_Emc_sdram_K4S561632C_32M_16BIT
[12]EWB_LPC1788_NANO_FreeRTOSV6.1.0
[13]EWB_LPC1788_NANO_RS485 (UART3)
[14]EWB_LPC1788_NANO_RTC
[15]EWB_LPC1788_NANO_RTC_uCOSII2.91
[16]EWB_LPC1788_NANO_uCOSii-uCGUI ( K4S561632C_32M_16BIT 4.3 inch LCD )
[17]EWB_LPC1788_NANO_uCOSii-uCGUI ( K4S561632C_32M_16BIT 5.0 inch LCD )
[18]EWB_LPC1788_NANO_uCOSii-uCGUI ( K4S561632C_32M_16BIT 7.0 inch LCD )
[19]EWB_LPC1788_NANO_uCOSii-uCGUI ( K4S561632C_32M_16BIT 9.0 inch LCD )
[20]EWB_LPC1788_NANO_uCOSii-uCGUI ( K4S561632C_32M_16BIT 10.1 inch LCD )
[21]EWB_LPC1788_NANO_uCOSii-uCGUI ( K4S561632C_32M_16BIT 10.1 inch LED )
[22]EWB_LPC1788_NANO_emWIN516 ( TFT 4.3 inch LCD )
[23]EWB_LPC1788_NANO_emWIN516 ( TFT 5.0 inch LCD )
[24]EWB_LPC1788_NANO_emWIN516 ( TFT 7.0 inch LCD )
[25]EWB_LPC1788_NANO_emWIN516 ( TFT 9.0 inch LCD )
[26]EWB_LPC1788_NANO_emWIN516 ( TFT 10.1 inch LCD )
[27]EWB_LPC1788_NANO_emWIN516 ( TFT 10.1 inch LED)
[28]EWB_LPC1788_NANO_TFT_TEXT_TEST(4.3 inch LCD)
[29]EWB_LPC1788_NANO_TFT_TEXT_TEST(5.0 inch LCD)
[30]EWB_LPC1788_NANO_TFT_TEXT_TEST(7.0 inch LCD)
[31]EWB_LPC1788_NANO_TFT_TEXT_TEST(9.0 inch LCD)
[32]EWB_LPC1788_NANO_TFT_TEXT_TEST(10.1 inch LCD)
[33]EWB_LPC1788_NANO_TFT_TEXT_TEST(10.1 inch LED)
[34]EWB_LPC1788_NANO_TouchPanel_TEST ( 4.3 inch LCD )
[35]EWB_LPC1788_NANO_TouchPanel_TEST ( 5.0  inch LCD )
[36]EWB_LPC1788_NANO_TouchPanel_TEST ( 7.0 inch LCD )
[37]EWB_LPC1788_NANO_TouchPanel_TEST ( 9.0 inch LCD )
[38]EWB_LPC1788_NANO_USB_VirtualCom
[39]EWB_LPC1788_NANO_UsbHost_USB FLASH ( USB host 1 and USB host2 )
[40]EWB_LPC1788_NANO_Emac_uIP
[41]EWB_LPC1788_NANO_Emac_EasyWeb
[42]EWB_LPC1788_NANO_ADC0.5
[43]EWB_LPC1788_NANO_Emc_Nand
[44]EWB_LPC1788_NANO_Micro_SD_FATS
Common
