درایور برد EWB-FT8xx-V1.0 BOARD با آیسی راه انداز FT810

با خرید این محصول 9 امتیاز وفاداری. سبد شما در مجموع 9 امتیاز وفاداری که می تواند به کوپن تخفیف تبدیل شود به ارزش 45,000 ریال.


نظر و رتبه بندی مشتریان

1530000

محصول جدید

9,825,000 ریال

درایور برد  EWB-FT8xx-V1.0 BOARD با آیسی راه انداز FT810 /تاچ مقاومتی

درایور برد EWB-FT8xx-V1.0 BOARD باآیسی راه اندازFT810

 این درایور برد حداکثر رزولوشن 800*600 ساپورت میکند و قابلیت راه اندازی السیدی های رنگی 40 پین و 50 پین ( 4.3,5.0,5.6,7.0,8.0,9.0, اینچ) با تاچ مقاومتی دارد.

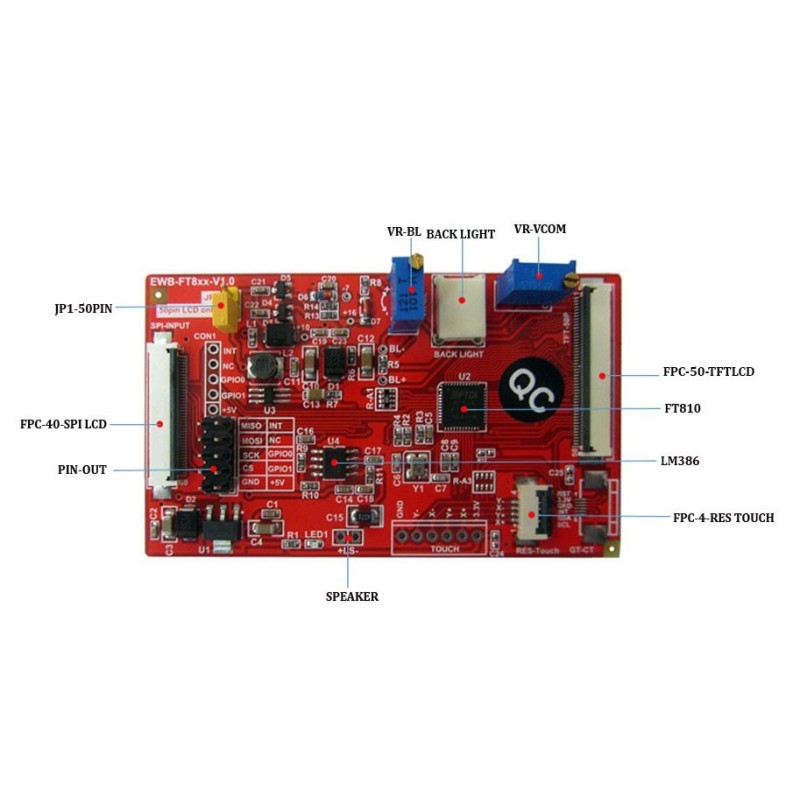

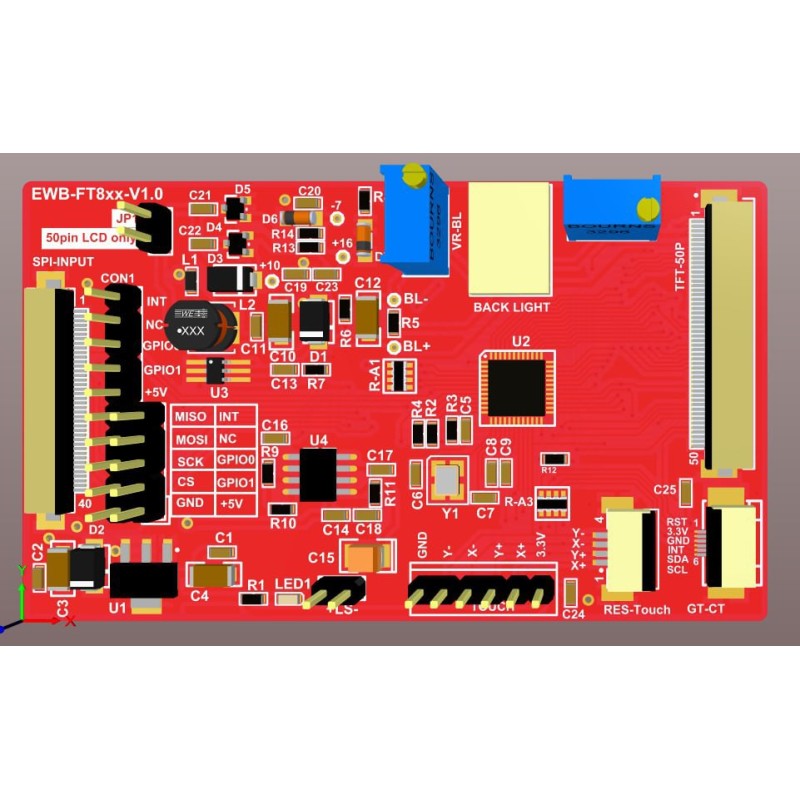

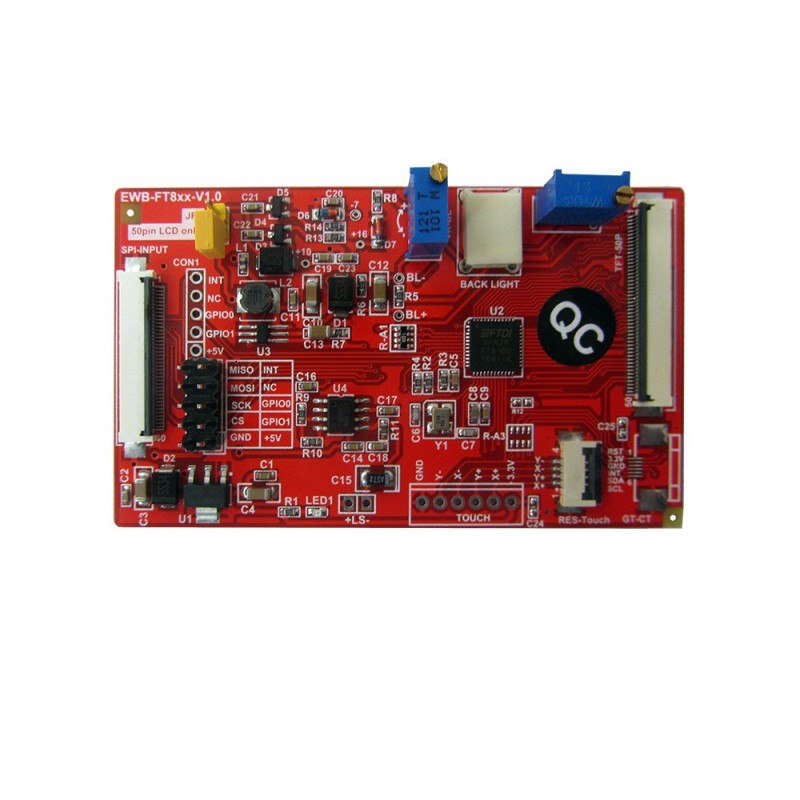

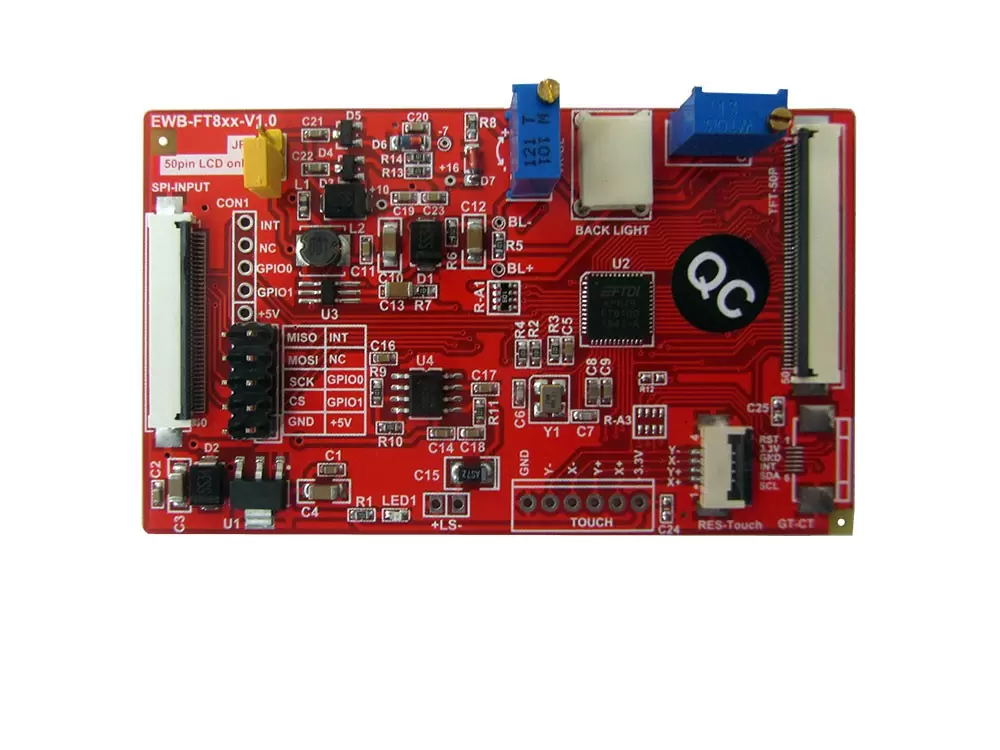

این برد به گونه ای طراحی شده است که دارای دو سوکت 40 پین و 50 پین می باشد و یک عدد سوکت تاچ 4پین که می توانید برای اتصال تاچ مقاومتی استفاده نمائید.

پروتکل راه اندازی آن SPI بوده و حتی با میکروهای سرعت پایین قابلیت راه اندازی دارد.

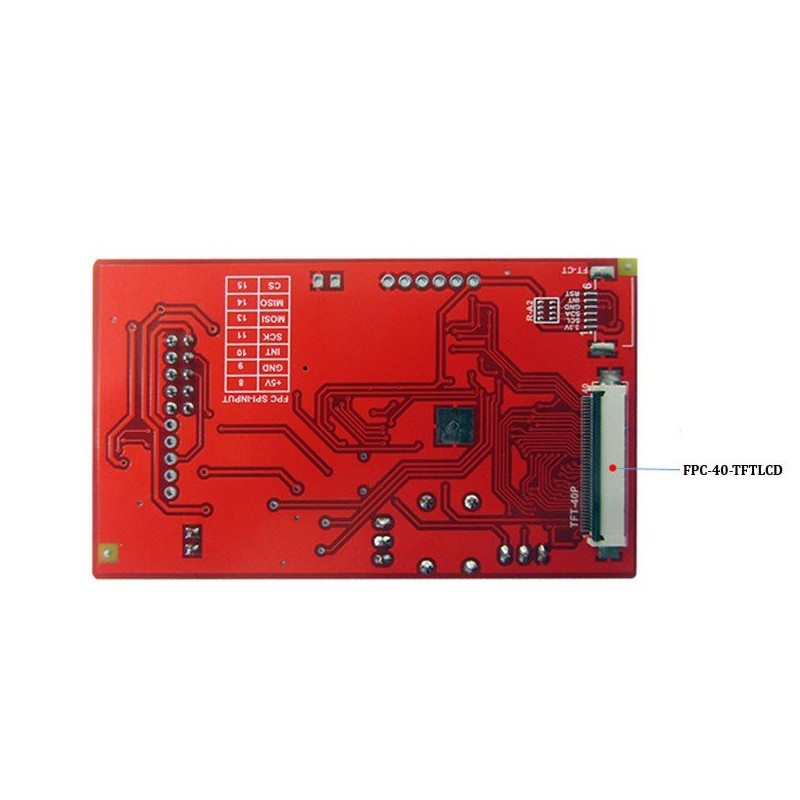

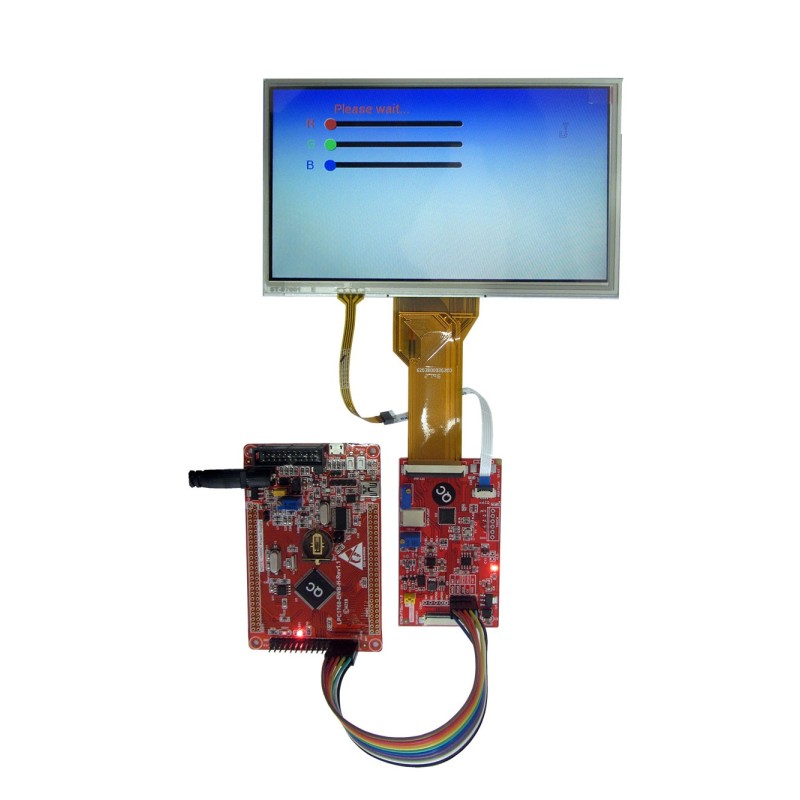

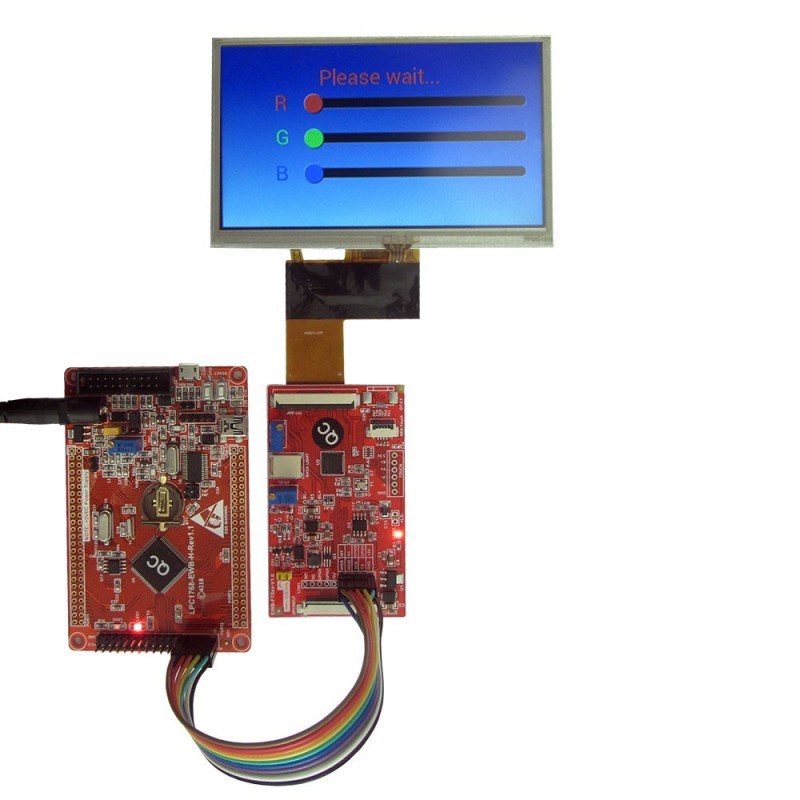

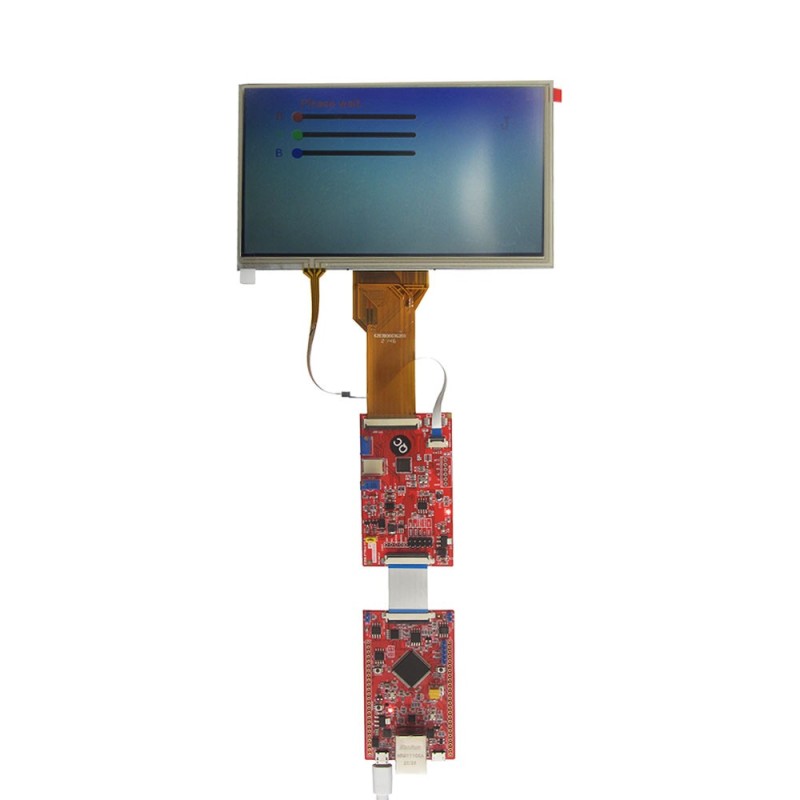

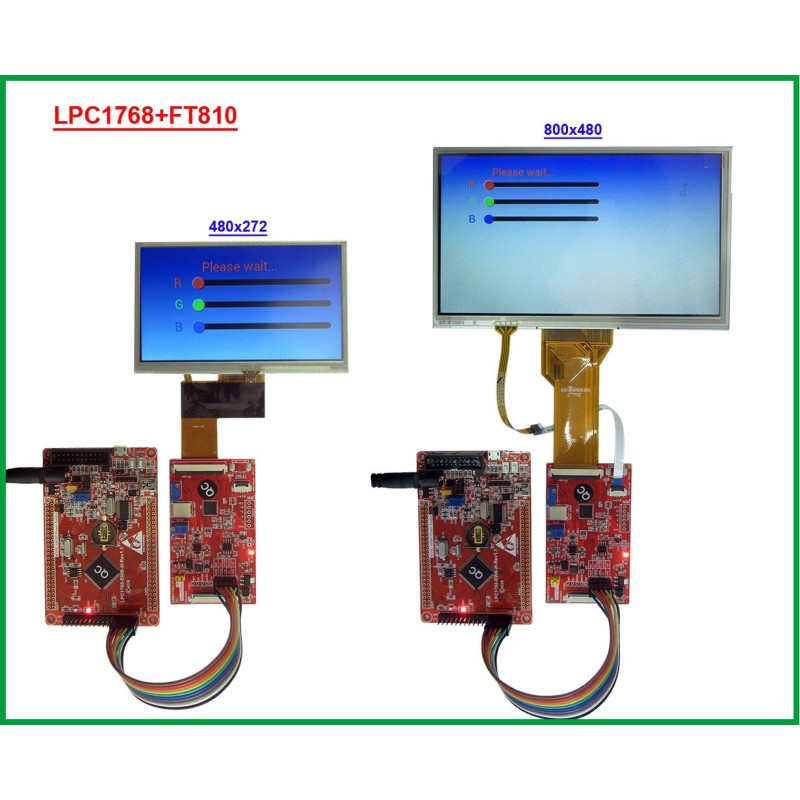

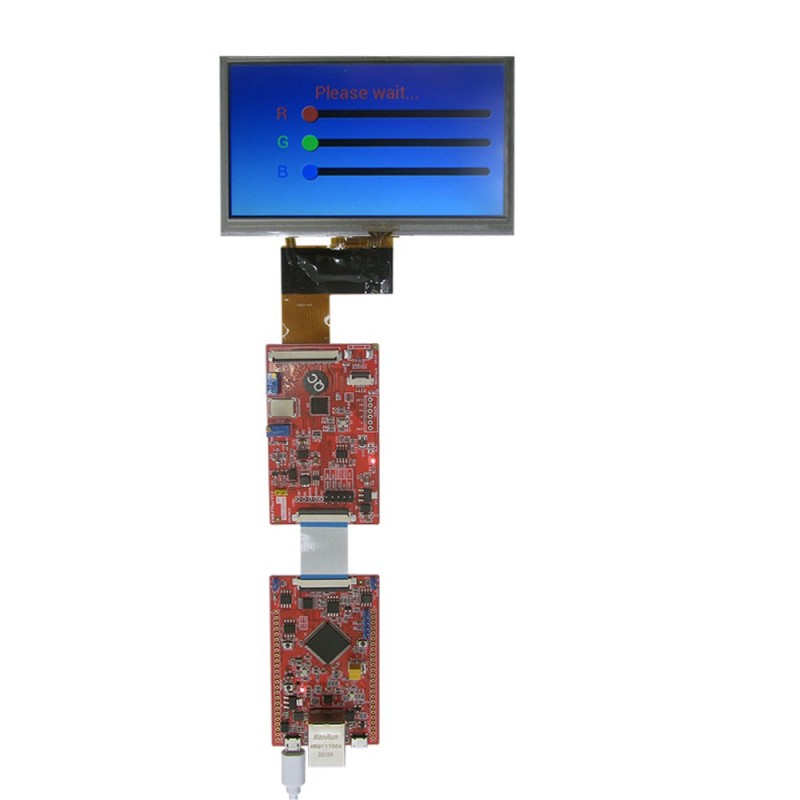

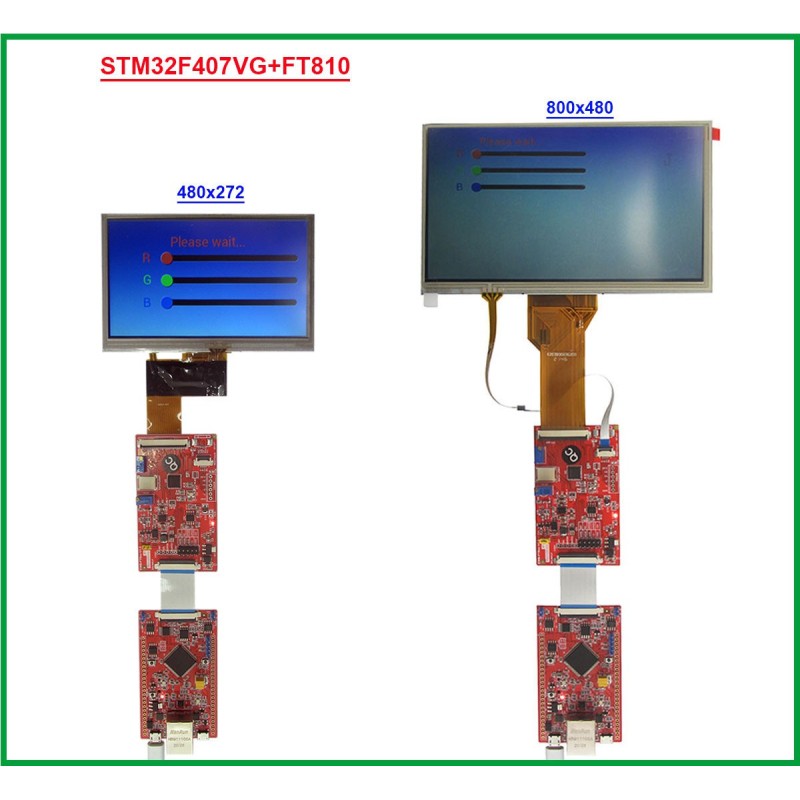

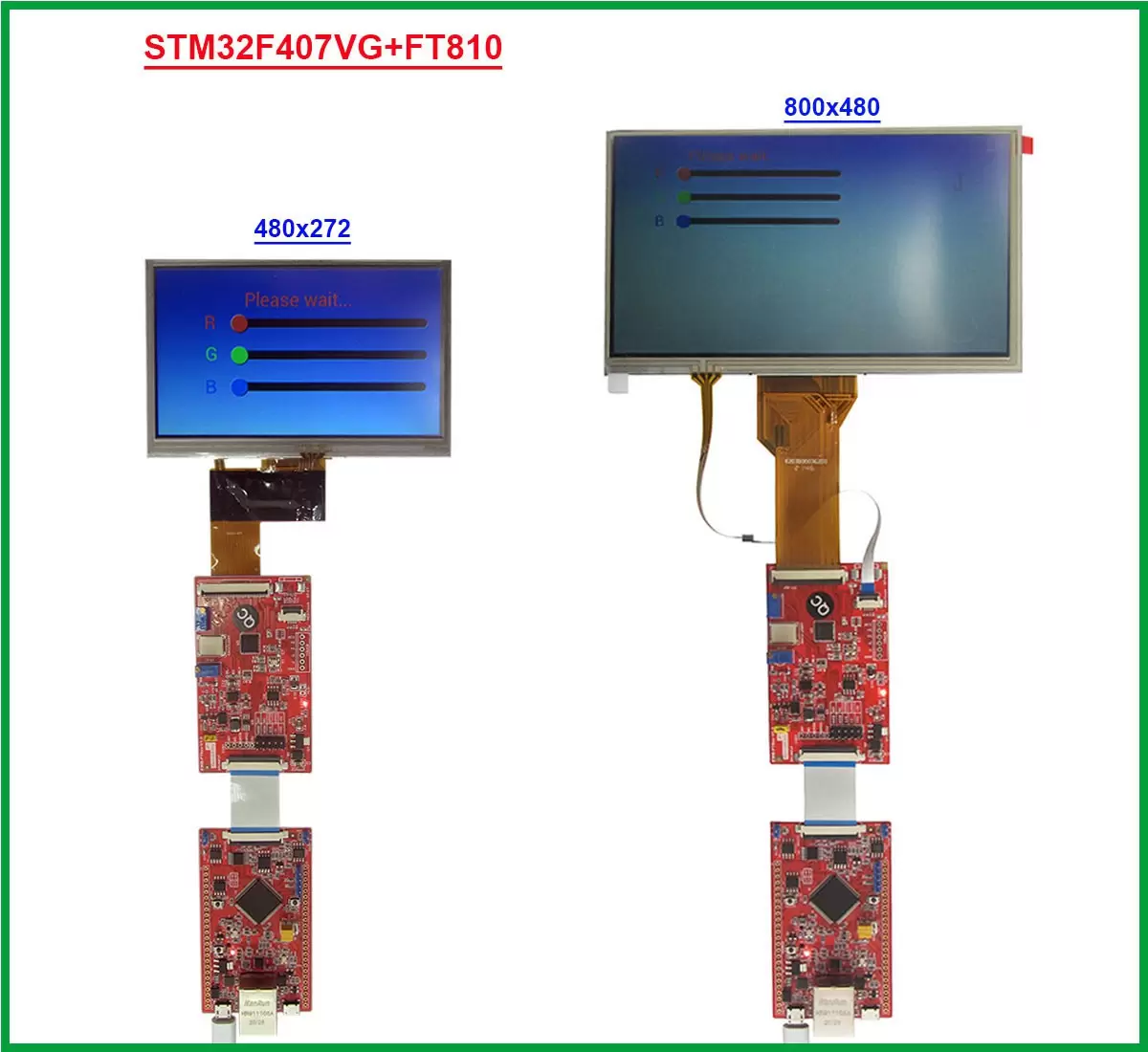

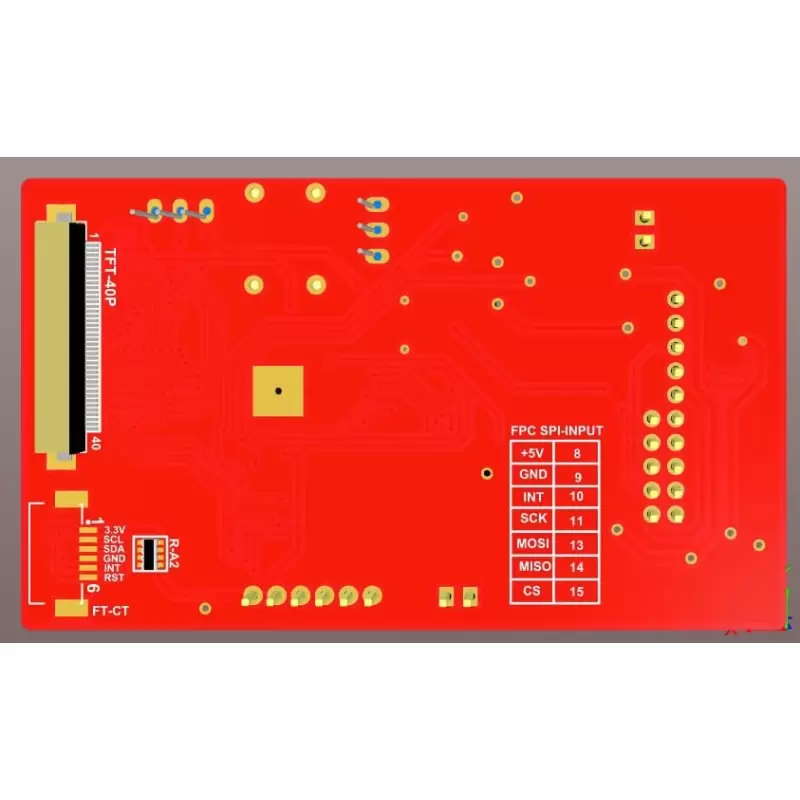

جهت ارتباط با برد درایور به دو صورت امکان پذیر است. 1. به صورت پین هدر 2. رابط FPC 40pin که در بردهای کویر استفاده شده که هر دو روش در عکس های ادامه استفاده شده است.

ابعاد برد: 82mm*48mm

توجه:

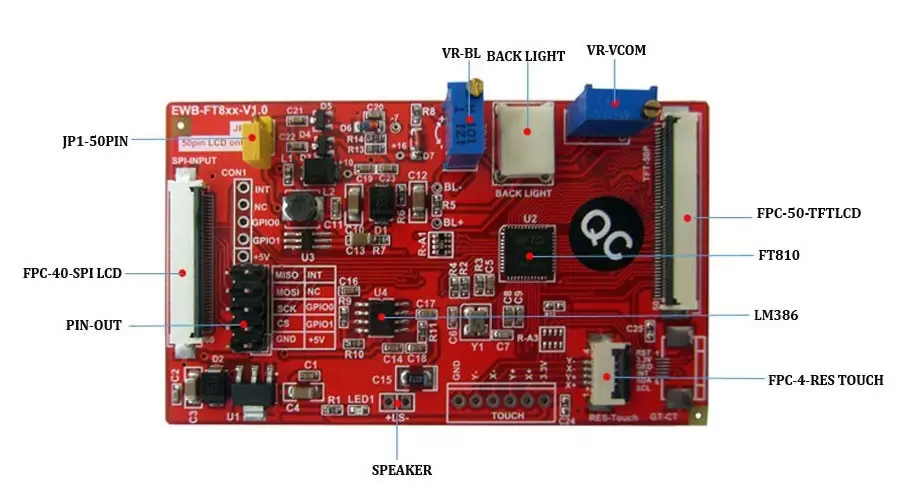

برای راه اندازی السیدی های 50 پین، جامپر روی برد (JP1) را حتما وصل کنید. همچنین در صورت استفاده از السیدی 40 پین این جامپر باید قطع باشد.

مشخصات:

  1. دارای کانکتور 40 پین و 50 پین مخصوص السیدی های 4.3 تا9.0 اینچ
  2. آیسی درایور FT810
  3. یک عدد سوکت تاچ جهت اتصال تاچ های 4 پین
  4. سازگار با بردهایٍ EWB-LPC1768 و EWB-STM32F407 و EWB-STM32F107VC
  5. کیفیت بسیار بالا در PCB و استفاده از قطعات 100 درصد اورجینال

-آیسی استفاده شده در محصول ft810 میباشد که مشخصات آن را در زیر می بینید:

manufacturer:
  Bridgetek
Product Category:
Video ICs
Type:
  Advanced Embedded Video Engine
Number of Channels:
   1 Channel
Operating Supply Voltage:
   1.62 V to 3.63 V
Operating Supply Current:
   22 mA
Minimum Operating Temperature:
   - 40 C
Maximum Operating Temperature:
   + 85 C
Mounting Style:
   SMD/SMT
Package / Case:
   VQFN-48
Packaging:
   Tray
Product:
   Graphic Controllers
Resolution:
   18 bit
Series:
   FT81x
 Brand:
   Bridgetek
 Interface Type:
   SPI
CNHTS:
   8542319000
 Display Resolution - Pixels:
   800 x 600
 HTS Code:
   8542310001
MXHTS:
   85423901
Product Type:
   Video ICs
Factory Pack Quantity:
   260
Subcategory:
   Video ICs
 TARIC:
   8542399000
 Tradename:
   EVE

محتوای دانلود ویژه:

EWB-FT8XX_SCH.pdf

LCD4.3_RST_LPC1768_FT810.zip

LCD7_RST_LPC1768_FT810.zip

در کل برد طراحی شده یک برد کامل با ساپورت السیدی های 40 پین و 50 پین و همچنین تاچ مقاومتی و خازنی می باشد.در بردها ی مونتاژ شده فقط بخش های مورد نیاز مونتاژ شده مثلا برای آیسی درایوری که تاچ مقاومتی ساپورت میکند فقط سوکت های تاچ مقاومتی مونتاژ شده اند. در کل بسادگی شما میتوانید آیسی برد را عوض نموده و برای سایر آیسی های مشابه نیز استفاده کنید.

نظرات

ثبت نام مورد نیاز نمی باشد!

6 سوال(ها) پاسخ داده خواهد شد

اگر سوال و یا نظری دارید مطرح نمائید

(اختیاری)
*(برای دریافت پاسخ مورد نیاز می باشد)
  • ارسال شده توسط یک مهمان
    در 22/03/1403
    با سلام مجدد. قبلا این درخواست رو مطرح کرده بودم ولی پاسخی داده نشد. بنده برد و LCD , ... را از سایت خریداری کردم ولی در خصوص پروگرام کردن حافظه W25q اطلاعات کمی در سایت وجود دارد. فیلمی که در این خصوص در سایت قرار داده شده نیز مبهم میباشد. خواهشمندم صورت امکان فیلم اختصاصی و کاملی برای پروگرام کردن حافظه خارجی W25q از طریق Keil تهیه و در اختیار مشتریان سایت قرار دهید. با تشکر پاسخ:
  • ارسال شده توسط یک مهمان
    در 04/12/1402
    سلام با آردوینو مثلا آردوینو مگا ۲۵۶۰ سازگاری دارد؟ پاسخ:
    سلام مثال با arm هست باید تبدیل کنید می تونید راه اندازی کنید
  • ارسال شده توسط یک مهمان
    در 06/04/1402
    سلام، وقت بخیر دو مالتی ترن VR-BL و VR-VCOM باید به چه صورت تنظیم شوند؟ آیا امکان آسیب دیدن برد یا LCD در صورت مقادیر اشتباه وجود دارد؟ پاسخ:
    سلام bl نور بک لایت هست و VR-VCOM برای السیدی 50 پین فاده میشه السیدی سریعا نمیسوزه و مشکلی پیش نمیاد
  • ارسال شده توسط em
    در 27/11/1401
    سلام وقت بخیر یک تعدادی ال سی دی مدل G090VTN02.0-AUO دارم ، 50 پین هست میخواستم ببینم با خرید درایور برد FT810 که توی سایت دارید میتونم راه اندازی کنم یا خیر؟ اگر امکان داره ترتیب پایه ها و عنوان پایه های برد خودتون رو روی سوکت 50 پین بفرمایید تا بتونم بررسی کنم پاسخ:
    سلام اگر پارامترها مانند السیدی tn92 , 94 اینولوکس باشه میتونید راه اندازی کنید
  • ارسال شده توسط محمد پره کاری
    در 22/08/1401
    با سلام LCD های مناسب برای راه اندازی با این برد را معرفی کنید. کدامیک از آنها در سایت شما موجود است؟ با تشکر پاسخ:
    سلام تقریبا همه السیدی های 40 پین و 50 پین که نهایت رزولیشین 800*600 داشته باشند . کیفیت السیدی ها شرکت اینولوکس از همه بالاتره و سری 7 اینچ at070tn94 و سر یهای 4 اینچش بسیار عالی هستن
  • ارسال شده توسط محمد پره کاری
    در 22/08/1401
    و اینکه پایه های GPIO 0 ,1 چی تعریف شدند؟ پاسخ:
    این پایه های خود ایسی ft هستن که صرفا بیرون اورده شده برای دسترسی کاربر اگر نیاز داشت استفاده کنه
