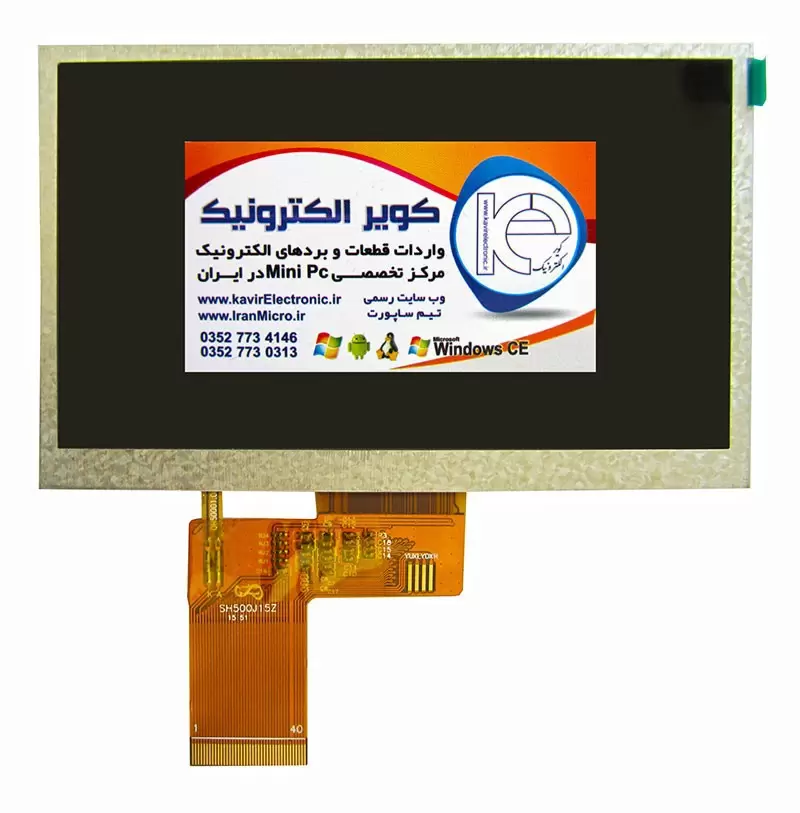

السیدی 5 اینچ بدون تاچ اسکرین.
این محصول کیفیت خوبی دارا می باشد و جنس نو می باشد.
این السیدی گرید A میباشد. توضیحات در مورد مشخصات گرید بندی السیدی و ال ای دی ها را میتوانید در مقاله زیر مشاهده کنید.
برای مشاهده مقاله گرید اینجا کلیک کنید.
Panel Type: a-Si TFT-LCD, LCD screen
Panel Size: 5.0 inches
Resolution: 480 (RGB) x272
Display Mode: TN, often white display, transmissive
Finish: matte
Brightness: 300cd/m2 (Typ.)
Contrast Ratio: 500:1 (transmission)
Display Color: 16.7M (8-bit)
Response time: 10/15 (Typ.) (Tr / Td) (ms)
Viewing Angle: 70/70/50/70 (Typ.) (CR ≥ 10) (left / right / up / down)
Scanning frequency: 60Hz
Lamp Type: 6S2PWLED
Signal Interface: Parallel RGB (1 ch, 8-bit)
Panel voltage: 3.3V (Typ.) (VCC)
Operating Temperature: -10 ℃ ~ 60 ℃
Storage Temperature: -20 ℃ ~ 70 ℃
Aspect Ratio: 16:9 (width: height)
Pixel pitch: 0.231x0.231mm
Weight: 83g (Typ.)
Display area: 110.88x62.832mm (horizontal and vertical)
Viewable area: 113.90x65.85mm (horizontal and vertical)
Dimensions: 120.775.8mm (horizontal and vertical
Pin Pin Description:
NO. Symbol Function
1 VLED－ The cathode of the blacklight LED
2 VLED+ The anode of the blacklight LED
3 GND Ground
4 VDD Power supply for digital interface
5 R0 Graphic Display Data
6 R1
7 R2
8 R3
9 R4
10 R5
11 R6
12 R7
13 G0
14 G1
15 G2
16 G3
17 G4
18 G5
19 G6
20 G7
21 B0
22 B1
23 B2
24 B3
25 B4
26 B5
27 B6
28 B7
29 GND Ground
30 PCLK Clock signal; latching data at the falling edge
31 DISP Display on/off signal
32 HSYNC Horizontal sync signal; negative polarity
33 VSYNC Vertical sync signal; negative polarity
34 DE Data enable
35 AVDD Power supply for charge pump circuit
36 GND Ground
37 X1(XR) TP CONNECT PIN
38 Y1(YD) TP CONNECT PIN
39 X2(XL) TP CONNECT PIN
40 Y2(YU) TP CONNECT PIN
