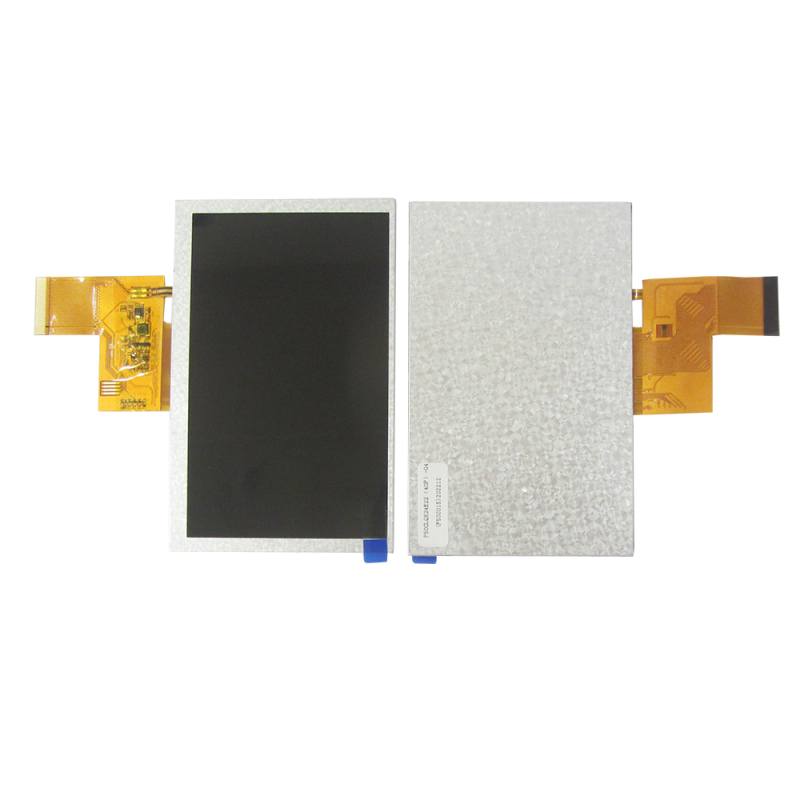

این السیدی جنس نو و با کیفیتی می باشد و بدون تاچ می باشد و از کیفیت خوبی برخوردار می باشد
پارت نامبر: 04- (40P) F50GLQX24E22
این السیدی گرید A میباشد. توضیحات در مورد مشخصات گرید بندی السیدی و ال ای دی ها را میتوانید در مقاله زیر مشاهده کنید.
برای مشاهده مقاله گرید اینجا کلیک کنید.
رزولیشین این السیدی 800 در 480 می باشد و ترتیب پایه های آن 40 پین استاندارد می باشد.پارامترهای این السیدی استاندارد بوده و تایمینگ ها و حالت تصویر دقیقا مشابه السیدی های 7 اینچ می باشد و با برد SSD1963 سایت و برد WB-LPC1768تست شده و به خوبی کار میکند.
برای پایه های السیدی 40 پین می باشد و بک لایت دقیقا مشابه السیدی های 4.3 می باشد بدین معنی که شما می توانید رزولیشین را برای السیدی 7 اینچ تنطیم نموده و به کانکتور 40 پین السیدی بزنید و بدون تغییر نرم افزاری و سخت افزاری استفاده نمائید.
Pin Description
|
NO.
|
Symbol
|
Function
|
|
1
|
VLED－
|
The cathode of the blacklight LED
|
|
2
|
VLED+
|
The anode of the blacklight LED
|
|
3
|
GND
|
Ground
|
|
4
|
VDD
|
Power supply for digital interface
|
|
5
|
R0
|
Graphic Display Data
|
|
6
|
R1
|
|
7
|
R2
|
|
8
|
R3
|
|
9
|
R4
|
|
10
|
R5
|
|
11
|
R6
|
|
12
|
R7
|
|
13
|
G0
|
|
14
|
G1
|
|
15
|
G2
|
|
16
|
G3
|
|
17
|
G4
|
|
18
|
G5
|
|
19
|
G6
|
|
20
|
G7
|
|
21
|
B0
|
|
22
|
B1
|
|
23
|
B2
|
|
24
|
B3
|
|
25
|
B4
|
|
26
|
B5
|
|
27
|
B6
|
|
28
|
B7
|
|
29
|
GND
|
Ground
|
|
30
|
PCLK
|
Clock signal; latching data at the falling edge
|
|
31
|
DISP
|
Display on/off signal
|
|
32
|
HSYNC
|
Horizontal sync signal; negative polarity
|
|
33
|
VSYNC
|
Vertical sync signal; negative polarity
|
|
34
|
DE
|
Data enable
|
|
35
|
AVDD
|
Power supply for charge pump circuit
|
|
36
|
GND
|
Ground
|
|
37
|
X1(XR)
|
TP CONNECT PIN x
|
|
38
|
Y1(YD)
|
TP CONNECT PIN x
|
|
39
|
X2(XL)
|
TP CONNECT PIN x
|
|
40
|
Y2(YU)
|
TP CONNECT PINx
|
|
