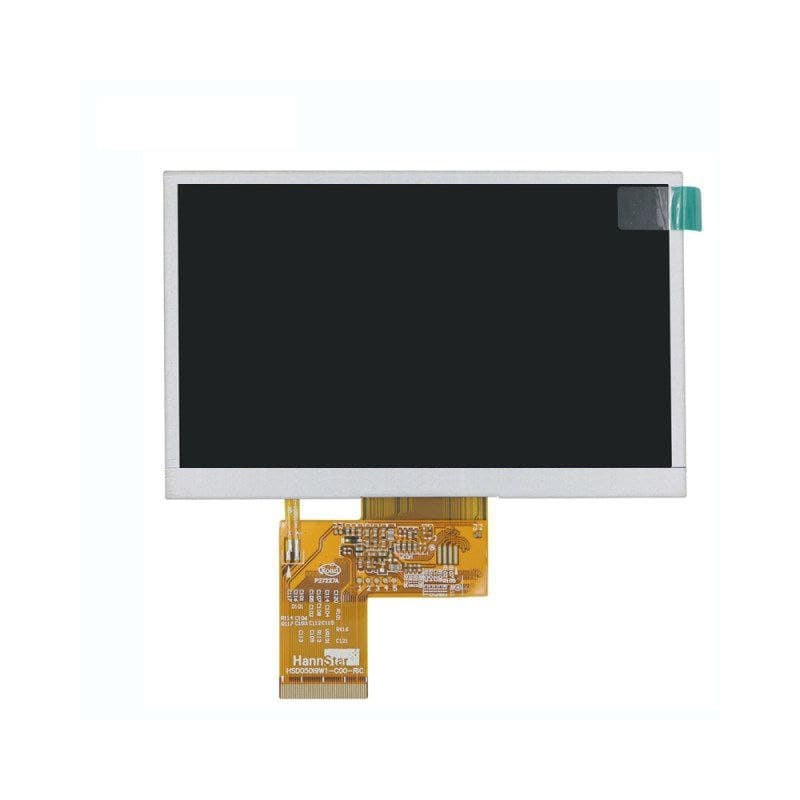

السیدی 5.0 اینچ بدون تاچ TFT LCD 5 INCH 480x272 without touch HannStar - کویر الکترونیک
السیدی 5.0 اینچ بدون تاچ TFT LCD 5 INCH 480x272 without touch HannStar - کویر الکترونیک
السیدی 5.0 اینچ بدون تاچ TFT LCD 5 INCH 480x272 without touch HannStar - کویر الکترونیک
السیدی 5.0 اینچ بدون تاچ TFT LCD 5 INCH 480x272 without touch HannStar - کویر الکترونیک
السیدی 5.0 اینچ بدون تاچ TFT LCD 5 INCH 480x272 without touch HannStar - کویر الکترونیک
السیدی 5.0 اینچ بدون تاچ TFT LCD 5 INCH 480x272 without touch HannStar - کویر الکترونیک

السیدی 5.0 اینچ بدون تاچ TFT LCD 5 INCH 480x272 without touch HannStar گرید A

السیدی 5 اینچ بدون تاچ 480x272 گرید A

ادامه مطلبنمایش کمتر
بدون مالیات
کد QR را برای باز کردن این صفحه بر روی تلفن همراه خود اسکن کنید.
ناموجود
امتیاز:
(2)
نظر خود را درج کنید سوال خود را بپرسید
Notify me when available
مرجع:
0
اضافه به مقایسه0
افزودن به علاقه‌مندی‌ها
محصولات پیشنهادی
توضیحات

السیدی 5 اینچ بدون تاچ با رزولیشن 480x272
این محصول  کیفیت خوبی دارا می باشد و جنس نو می باشد. از این السیدی می توانید برای اتصال مستقیم به برد lpc1788 استفاده نمائید.

این السیدی گرید A میباشد. توضیحات در مورد مشخصات گرید بندی السیدی و ال ای دی ها را میتوانید در مقاله زیر مشاهده کنید.
برای مشاهده مقاله گرید اینجا کلیک کنید.



Item Description:
Panel Brand: HannStar

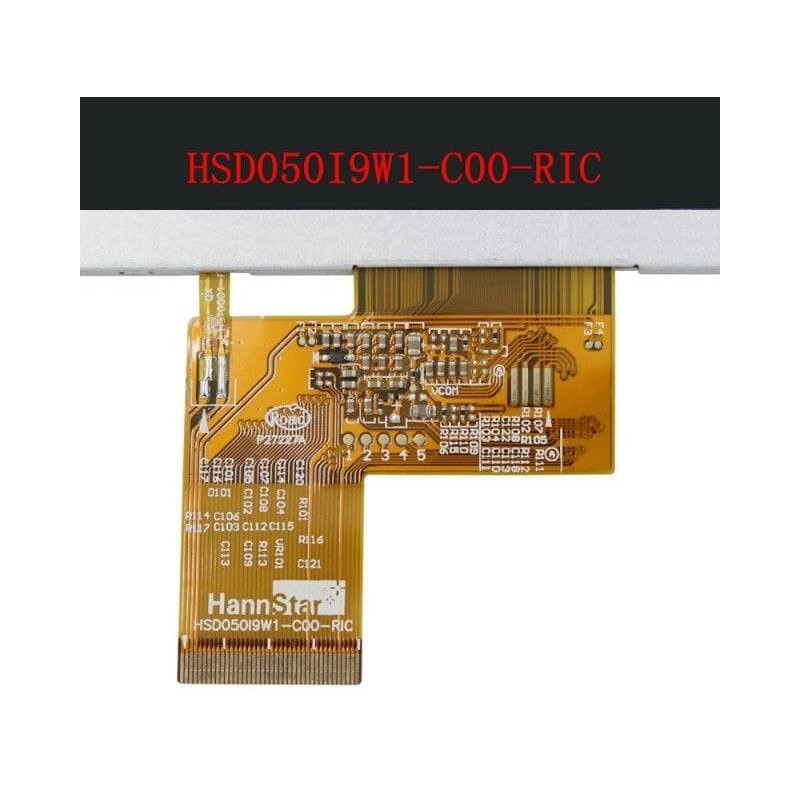

Panel Model: HSD050I9W1-C00-RIC
Panel Type: a-Si TFT-LCD, Panel
Panel Size: 5.0 inch
Resolution: 480(RGB)*272, WQVGA
Display Mode: TN, Normally White, Transmissive
Surface: Antiglare, Harding coating (3H)
Brightness: 400 cd/m2 (Typ.)
Contrast Ratio: 800:1 (Typ.)
Display Color: 16.7M (8-bit)
Response Rime: 15/17 (Typ.) (Tr/Td)
Viewing Angle: 80/80/80/80 (Typ.) (CR≥10) (L/R/U/D)
Frequency: 60Hz
Lamp Type: 7S2P WLED
Signal Interface: Parallel RGB (1 ch, 8-bit)
Input Voltage: 3.3V (Typ.)
Display area: 110.88x62.832mm (horizontal and vertical)
Viewable area: 113.90x65.85mm (horizontal and vertical)
Dimensions: 120.775.8mm (horizontal and vertical)

Pin  Description:

NO.
Symbol

Function

1
VLED－

The cathode of the blacklight LED

2
VLED+

The anode of the blacklight LED

3
GND

Ground

4
VDD

Power supply for digital interface

5
R0

Graphic Display Data

6
R1

7
R2

8
R3

9
R4

10
R5

11
R6

12
R7

13
G0

14
G1

15
G2

16
G3

17
G4

18
G5

19
G6

20
G7

21
B0

22
B1

23
B2

24
B3

25
B4

26
B5

27
B6

28
B7

29
GND

Ground

30

PCLK

Clock signal; latching data at the falling edge

31
DISP

Display on/off signal

32

HSYNC

Horizontal sync signal; negative polarity

33
VSYNC

Vertical sync signal; negative polarity

34

DE

Data enable

35
AVDD

Power supply for charge pump circuit

36
GND

Ground

37
X1(XR)

TP CONNECT PIN

38
Y1(YD)

TP CONNECT PIN

39
X2(XL)

TP CONNECT PIN

40
Y2(YU)

TP CONNECT PIN

ادامه مطلبنمایش کمتر
جزئیات محصول
0

مشخصات

سایز نمایشگر(اینچ)
5.0
رزولیشین
480x272
نمایش رنگ
تمام رنگی
نوع ارتباط (RGB)
40pin
نوع اتصال
FPC
