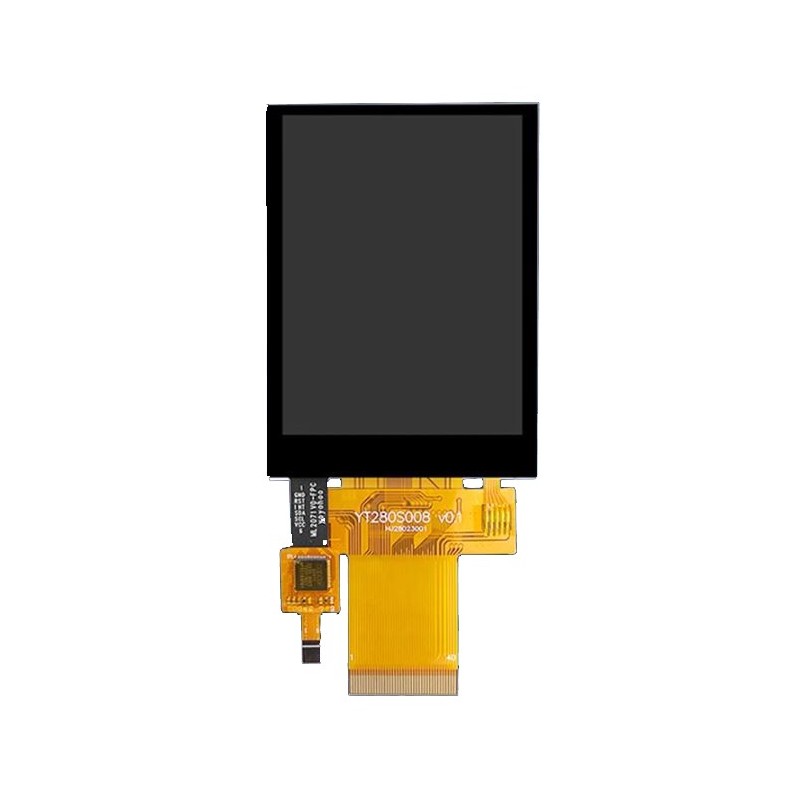

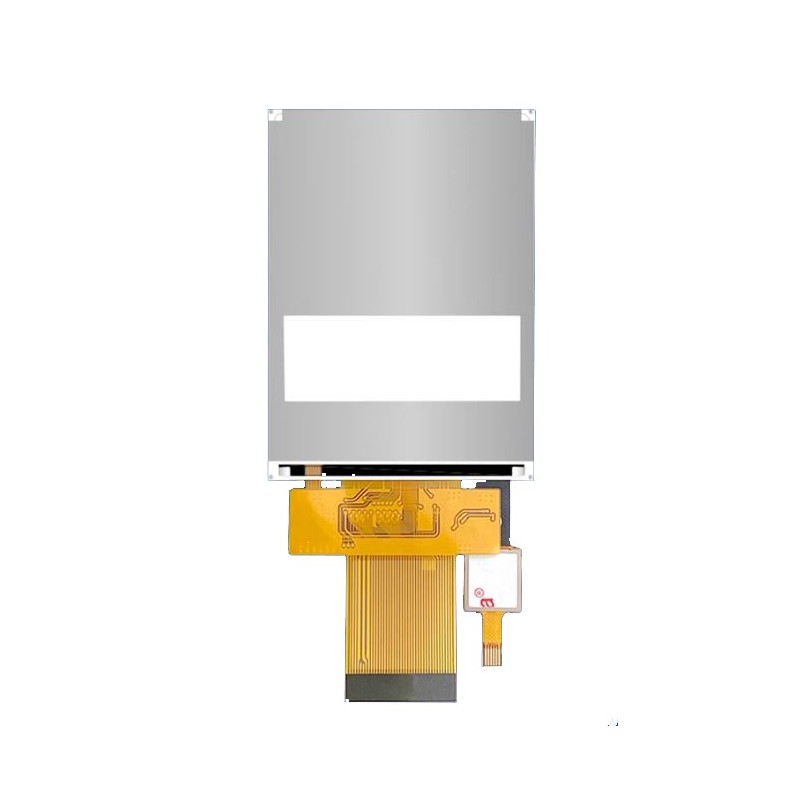

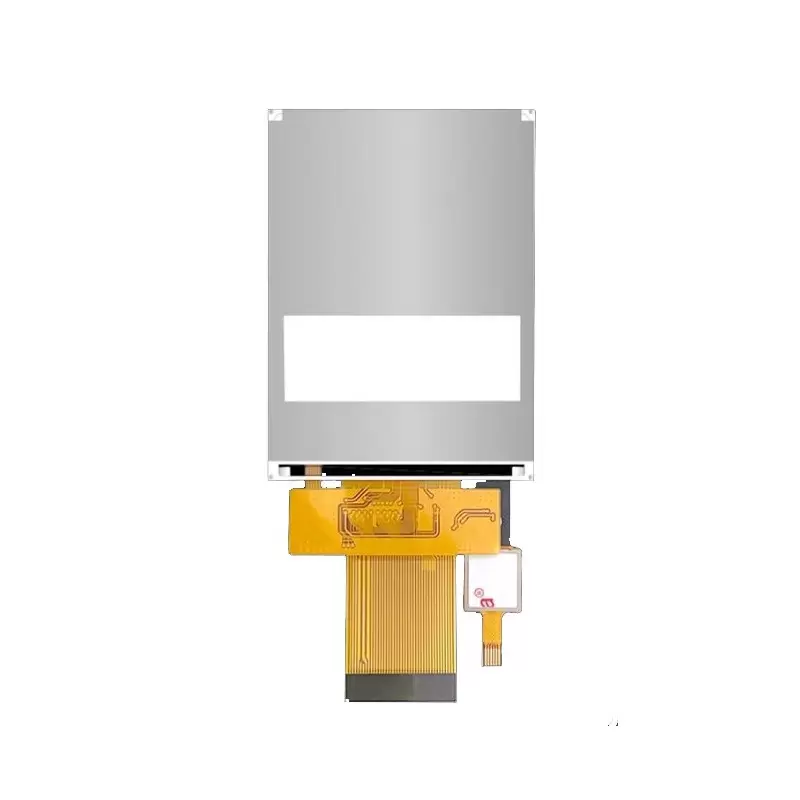

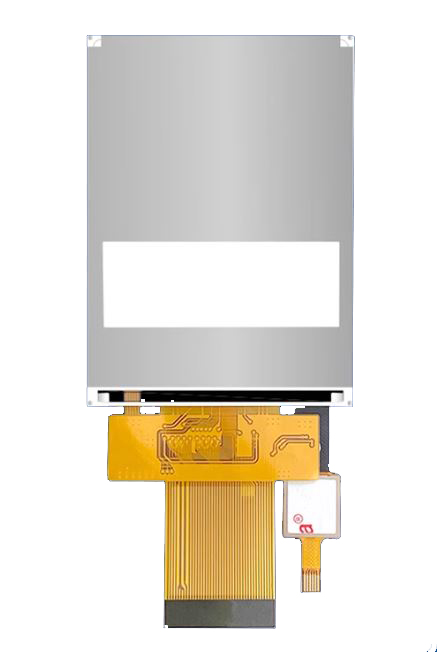

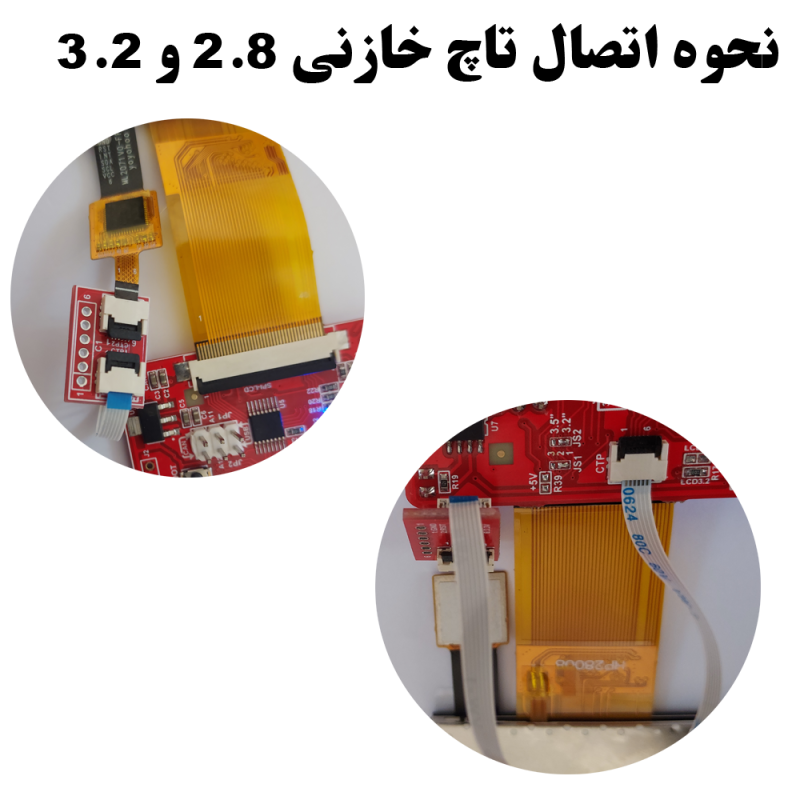

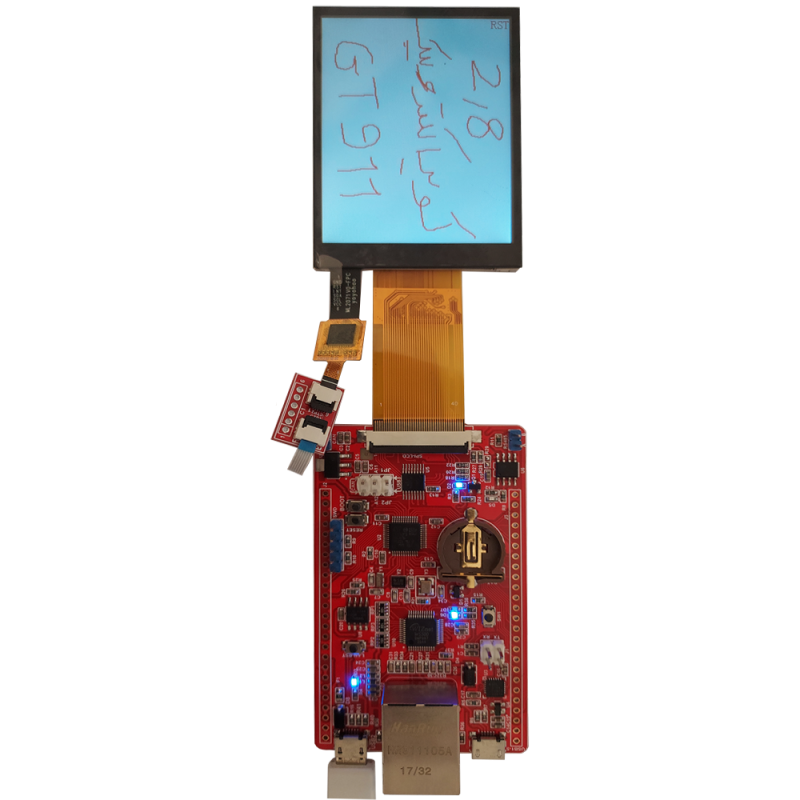

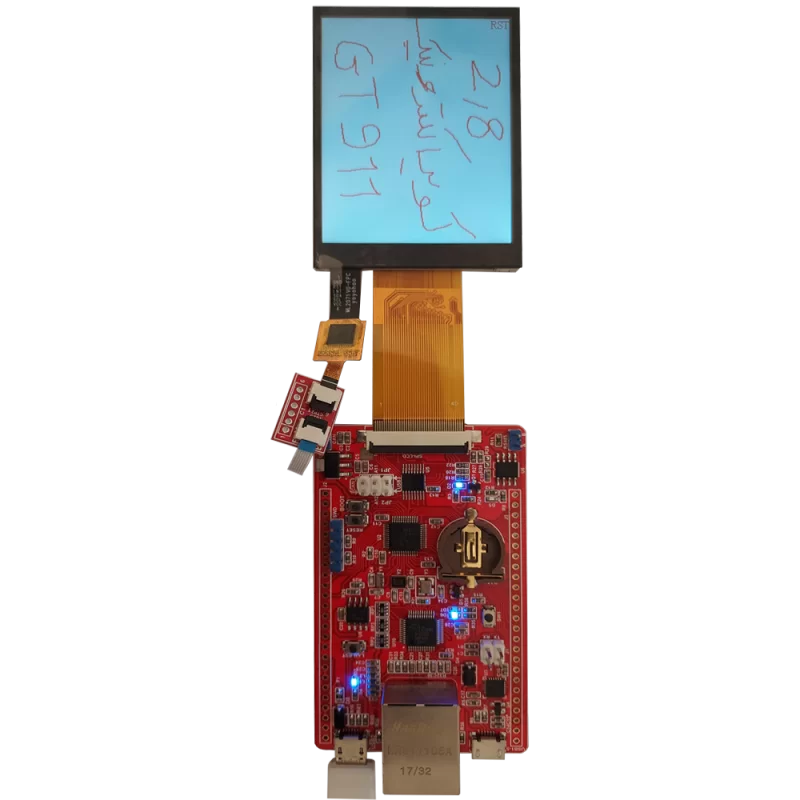

السیدی 2.8 اینچ با تاچ TFT LCD 2.8 inch with capacitive touch - 240x320 -SPI / Pararllel- ILI9341

پین 1-4: NC
پین بدون اتصال (No Connection) - استفاده نمی‌شود.

پین 5: GND
پین اتصال به زمین (Ground).

پین 6: VDDI
پین تغذیه پورت I/O صفحه‌نمایش (ولتاژ 1.8V تا 3.9V).

پین 7: VDD
پین تغذیه آنالوگ صفحه‌نمایش (ولتاژ 2.8V تا 3.9V).

پین 8: TE
سیگنال همگام‌سازی Tearing Effect (برای هماهنگی با دوربین). در صورت عدم استفاده، آزاد بگذارید. (پین چندکاره)

پین 9: CSX / SPL_CS
پین انتخاب تراشه درایور صفحه‌نمایش (فعال در سطح LOW). (پین چندکاره)

پین 10: DCX / SPL_SCLK

• در حالت رابط موازی: انتخاب دستور یا داده (DCX=1: داده، DCX=0: دستور).

• در حالت رابط سریال: سیگنال کلاک. (پین چندکاره)

پین 11: WRX / SPL_DC

• در حالت رابط موازی: سیگنال نوشتن (Write).

• در حالت رابط سریال: انتخاب دستور یا داده (DCX=1: داده، DCX=0: دستور). (پین چندکاره)

پین 12: RDX
سیگنال خواندن (Read) در حالت رابط موازی. در صورت عدم استفاده، به VDDI یا GND متصل شود.

پین 13: SPL_MOSI
ورودی داده رابط SPI (Master Out Slave In).

پین 14: SPL_MISO
خروجی داده رابط SPI (Master In Slave Out). در صورت عدم استفاده، آزاد بگذارید.

پین 15: RESX
پین ریست صفحه‌نمایش (فعال در سطح LOW).

پین 16: GND
پین اتصال به زمین (Ground).

پین 17-32: DB0-DB15
خطوط داده (Data Bus).

پین 33: LED-A
پین مثبت تغذیه نور پس‌زمینه (ولتاژ 3.0V تا 3.9V، مقدار معمول 3.1V).

پین 34-36: LED-K
پین منفی تغذیه نور پس‌زمینه. در صورت عدم نیاز به کنترل، از طریق یک مقاومت Pull-down به زمین متصل شود.

پین 37: GND
پین اتصال به زمین (Ground).

پین 38: IM0
پین انتخاب حالت رابط صفحه‌نمایش (همراه با IM1 و IM2).

• (IM2, IM1, IM0) = (0,0,0): رابط موازی 16 بیتی MCU (پین‌های DB15-DB0)

• (0,0,1): رابط موازی 8 بیتی MCU (پین‌های DB15-DB8)

• (1,0,1): رابط سریال 3 سیمه SPI (SDA: ورودی, SDO: خروجی)

• (1,1,1): رابط سریال 4 سیمه SPI (SDA: ورودی, SDO: خروجی)

پین 39: IM1
پین انتخاب حالت رابط (مشابه پین 38).

پین 40: IM2
پین انتخاب حالت رابط (مشابه پین 38).

نام محصول:
صفحه‌نمایش TFT 2.8 اینچی

حالت نمایش:
تمام‌透 (Transmissive)

فرمت نمایش:
240xRGBx320 (ماتریس گرافیکی)

فرمت داده:
RGB565

نوع رابط صفحه‌نمایش:
رابط موازی 8 بیتی / رابط موازی 16 بیتی / رابط سریال SPI 3 سیمه و 4 سیمه

تراشه درایور صفحه‌نمایش:
ST7789V یا ILI9341

تراشه لمسی خازنی:
GT911

حداکثر نقاط لمسی پشتیبانی‌شده (لمسی خازنی):
5 نقطه

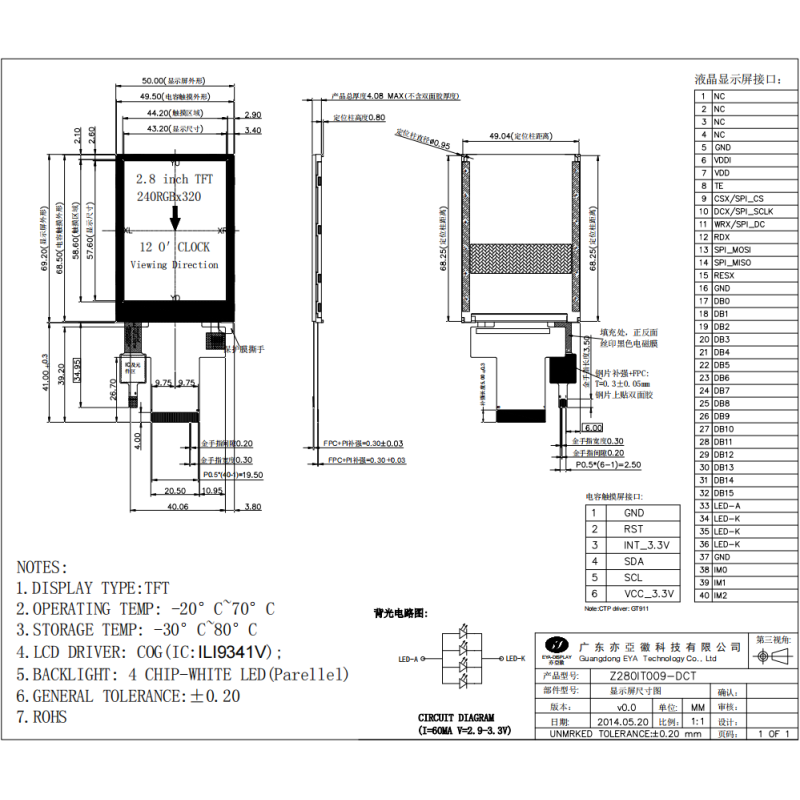

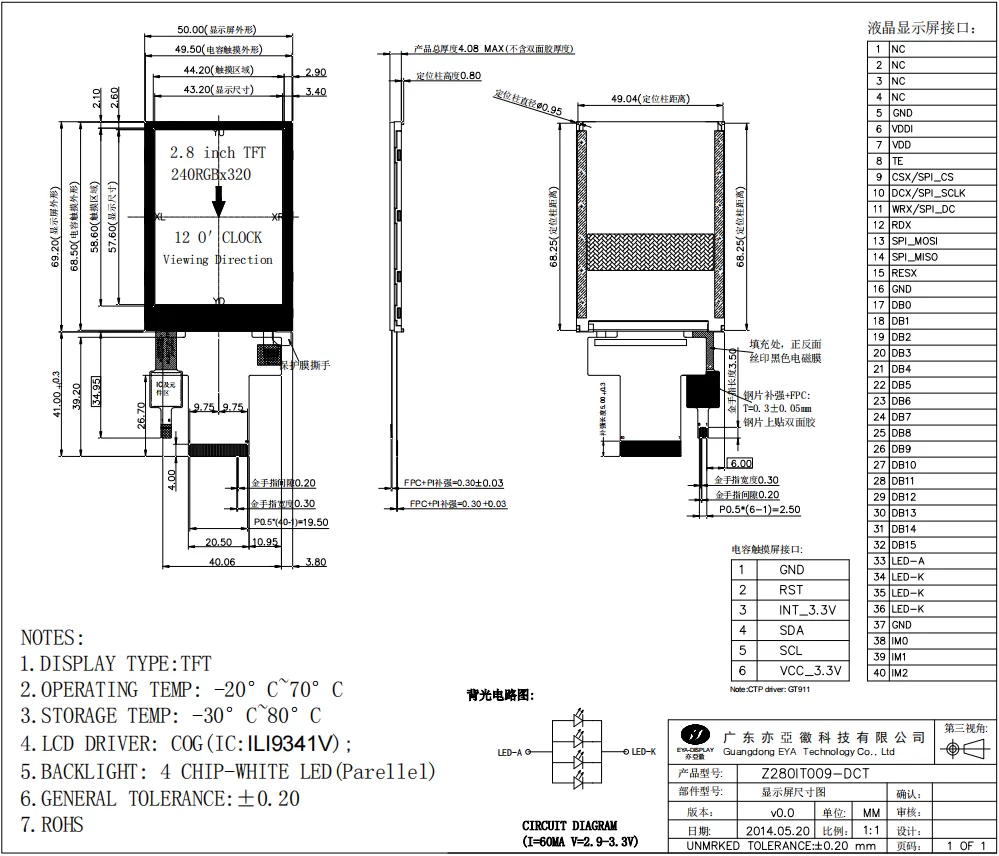

ابعاد صفحه‌نمایش:
عرض: 50.00 میلی‌متر، طول: 69.20 میلی‌متر، ضخامت: 2.60 میلی‌متر

ابعاد صفحه‌نمایش به همراه لمسی مقاومتی:
عرض: 50.00 میلی‌متر، طول: 69.20 میلی‌متر، ضخامت: 3.80 میلی‌متر

ابعاد صفحه‌نمایش به همراه لمسی خازنی:
عرض: 50.00 میلی‌متر، طول: 69.20 میلی‌متر، ضخامت: 4.08 میلی‌متر
