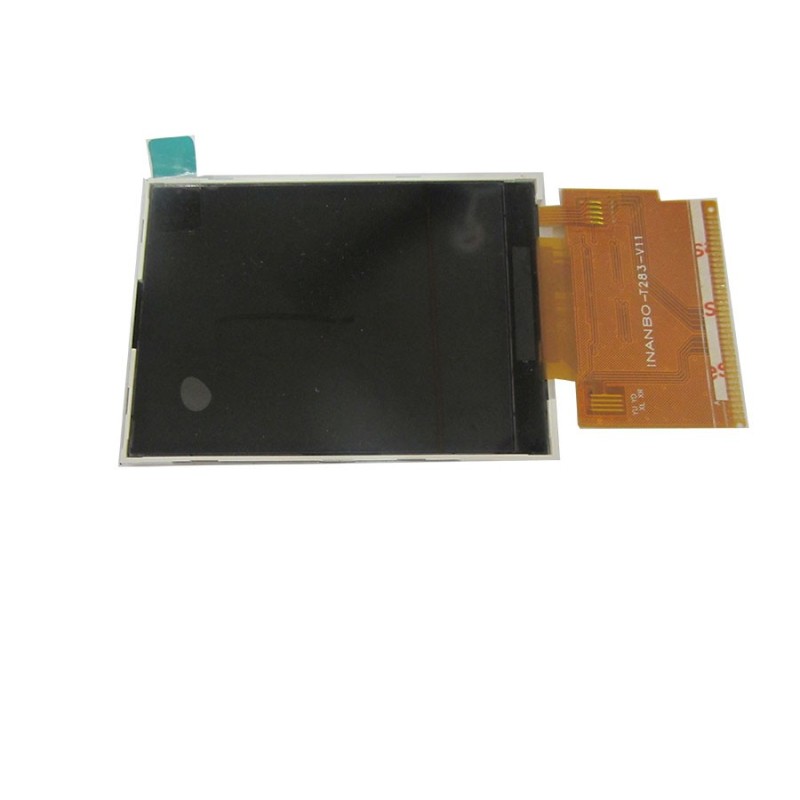

LCD رنگی 2.8 اینچ tft 2.8inch INANBO با تاچ(معروف به N96 ) 8,16bit السیدی اورجینال اینانبو 2.8
با خرید این محصول 5 امتیاز وفاداری. سبد شما در مجموع 5 امتیاز وفاداری که می تواند به کوپن تخفیف تبدیل شود به ارزش 25,000 ریال.
نظر و رتبه بندی مشتریان
1147000
محصول جدید
5,988,000 ریال

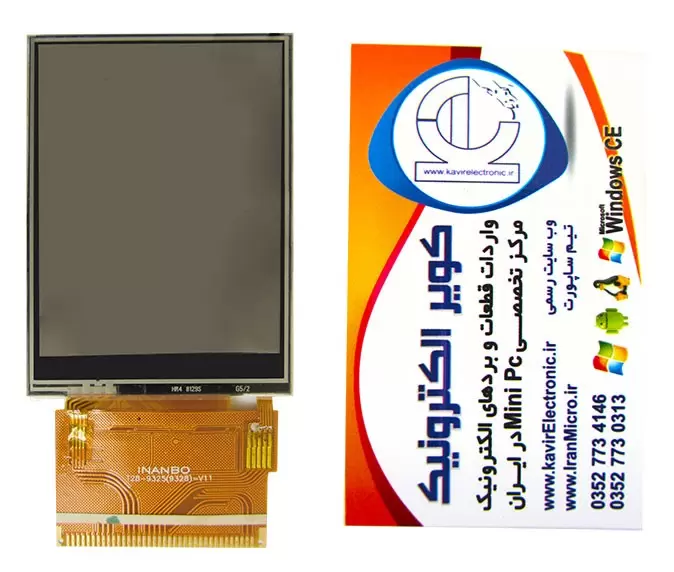

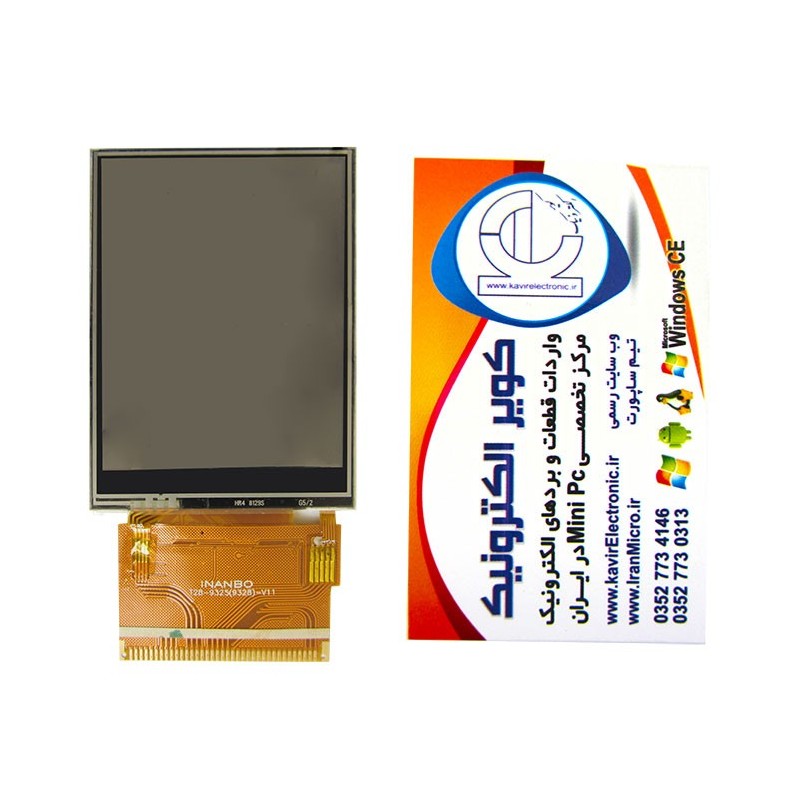

السیدی 2.8 اینچ با تاچ معروف به n96 با تاچ-درایور ILI9325-کویرالکترونیک
السیدی 2.8 اینچ با تاچ معروف به n96 با تاچ-وارداتی-درایور ILI9325
توجه:
این السیدی با کیفیت بالا می باشد و جنس اصلی اینانبو می باشد.
دانلود شماتیک:
https://cdn.persiangig.com/download/J6DkRNmmlV/INANBO-T283-V11.pdf/dl
دانلود دیتا شیت و مثال :
این السیدی را به دو صورت 8 بیت و 16بیت میتوان بکار برد. برای استفاده از السیدی به صورت 8 بیت فقط کافی است مقاومت R4 را باز کنید و به جای مقاومت R3 لحیم کنید.
مثالهای این السیدی برای میکروکنترلرهای avr,xmega,arm موجود هست که میتوانید در انجمن ها دانلود فرمائید.
در راه اندازی این السیدی ها با هر نوع درایوری می توان راه اندازی نمود
2.8-inch color TFT LCD touch screen, 240 * 320 pixels, 260,000 colors, i8080 16 / 8 bit parallel interface is compatible, you can directly use AVR, PIC, C51, ARM, STM32 and other microcontroller-driven.
Ultra-wide viewing angle film, to make the picture even more colorful!
Bulk buying can be a single!!
Provide specifications and drivers!
Parameters:
Resolution: QVGA 240 X 320
Size: 2.8 "
Controller: ILI9325
Touch Screen: 4-wire resistive
Pin: 37PIN 1.0mm pitch
Backlight: 4 LED in parallel
Note: This panel driver IC for the 9325, work is quite stable
| سایز نمایشگر(اینچ) | 2.8 |
| رزولیشین | 240x320 |
| نمایش رنگ | تمام رنگی |
| نوع ارتباط (MCU) | Parallel |
| چیپ راه انداز | ILI9325 |
| نوع اتصال | لحیمی |
نظرات
ثبت نام مورد نیاز نمی باشد!
8 سوال(ها) پاسخ داده خواهد شد
اگر سوال و یا نظری دارید مطرح نمائید
- ارسال شده توسط محمد
در 09/04/1398 سلام لینک دیتاشیت و مثال خراب هست بیزحمت اصلاح کنید ممنونم پاسخ:
سلام اصلاح شد - ارسال شده توسط Mehrdad
در 06/04/1398 سلام اگر این ال سی دی رو با ATmega مثلا 64 راه اندازی کنیم امکان نمایش یک عکس با کیفیت بعنوان پس زمینه وجود داره؟ و سرعت لود و نمایش اون چقدر هست؟ پاسخ:
سلام. بهتر هست با میکروی آرم راه اندازی کنید که سرعت بالاتری از mega64 دارد ولی با mega64 قابل راه اندازی هست ولی سرعت لود شدن در حد چند ثانیه هست - ارسال شده توسط حمید
در 02/02/1398 متشکر از پاسخ اگر امکانش هست همونطور که گفتم همین نماشگر با کنترلر HX8347D و پروتکل SPI هم موجوده، بررسی کنید برای خرید تشکر پاسخ:
سلام اگر نیاز دارین لطفا به تلگرام ساپورت پیام بدین - ارسال شده توسط حمید
در 16/11/1397 سلام دیتاشیت ili9325 برای ارتباط spi هم ( سه و چهار سیمه) یک ترکیب از مقاومت ها رو داده ولی شما هیچ اشاره ای به این موضوع نکردید. مشکلی در این وجود داره ؟! از اونجایی که برخی فروشندگان دقیقا اعلام میکنند فقط ۱۶ بیتی یا غیر سوال پرسیدم. من از LCD هایی با درایور HX8347D با spi استفاده میکنم که برای جایگزینی به دنبال خرید این محصول هستم. تشکر پاسخ:
سلام ترکیب بندی مقاومتی خاصی وجود نداره - ارسال شده توسط مهدی
در 28/09/1397 سلام، لینک دانلود شماتیک و مثال خراب است. فایل های tftlcd_functions.c و همچنین tftlcd_functions.h را باید از کجا بگیرم ؟ با تشکر پاسخ:
سلام اصلاح شد - ارسال شده توسط مهدی
در 28/09/1397 سلام، لینک دانلود شماتیک و مثال خراب است. فایل های tftlcd_functions.c و همچنین tftlcd_functions.h را باید از کجا بگیرم ؟ با تشکر پاسخ:
سلام اصلاح شد - ارسال شده توسط نوید
در 17/07/1397 آیا این نمایشگر نیاز به بورد راه انداز جداگانه دارد؟ یا می توان آنرا مستقیما به میکرو وصل کرد؟ پاسخ:
سلام این ال سی دی درایور داخلی داره و نیاز به برد راه انداز نداره فقط سیم کشی باید دستی انجام بشه برای پایه هاش - ارسال شده توسط مجید
در 11/08/1394 سلام میشه از fpc 40 پین برا این lcd استفاده کرد? و دیگه اینکه موجودی انبار این محصول به 50 میرسه? پاسخ:
سلام نه تنها السید 40 پین همون مدل 3.2 اینچی هست اینو 50 تا بخواین سفارشی هم براتون میاریم لطفا برای موجود با فروشگاه تماس بگیرین
