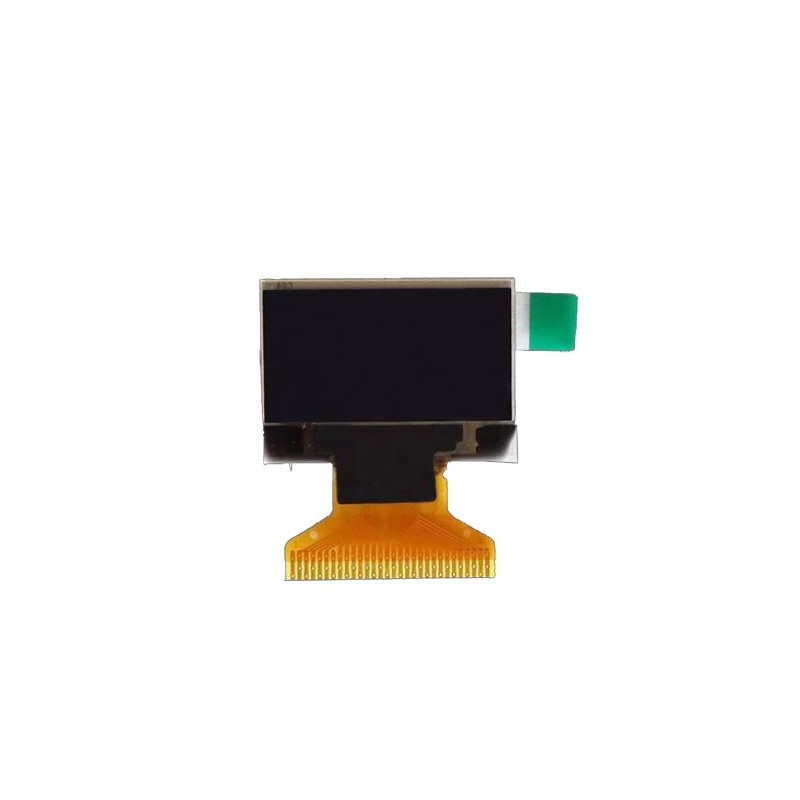

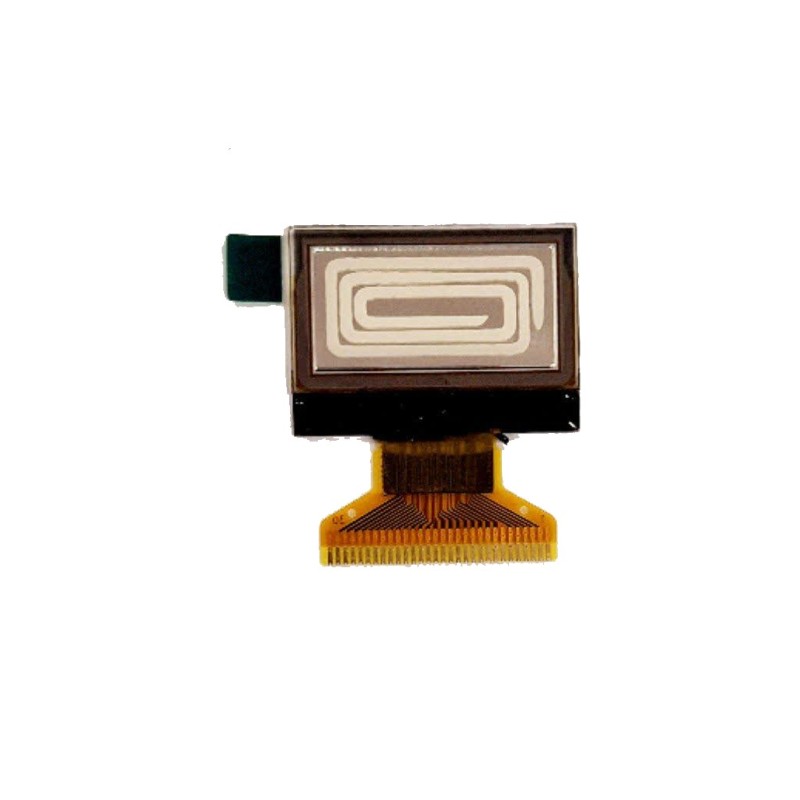

OLED 0.96 inch display 128x64 Blue IIC SPI Parallel / SSD1306

نمایشگر OLED 0.96 اینچی با رنگ آبی درخشان و رزولوشن 128x64 پیکسل. این نمایشگر با درایور قدرتمند SSD1306 و پشتیبانی از سه رابط ارتباطی مختلف، انتخابی ایده‌آل برای پروژه‌های الکترونیکی است.

مشخصات فنی

• اندازه صفحه: 0.96 اینچ

• رنگ: آبی

• رزولیشن: 128 × 64 پیکسل

• کنترلر: SSD1306

• رابط‌ها: I2C (IIC) / SPI / Parallel (8-bit)

• ولتاژ کاری: 3.3V - 5V DC

• ابعاد : حدود 27mm × 20mm

• درایور: SSD1306

ویژگی‌های کلیدی

1. کیفیت نمایش عالی: کنتراست نامحدود و زاویه دید 170 درجه

2. مصرف انرژی پایین: مناسب برای دستگاه‌های باتری‌دار

3. انعطاف‌پذیری بالا: سه حالت ارتباطی مختلف

4. سرعت پاسخ‌دهی: کمتر از 1ms

5. رنگ آبی یکدست: بدون نیاز به نور پس‌زمینه

حالت‌های ارتباطی

حالت I2C (توصیه شده):

• پین‌های موردنیاز: 4 پین (VCC, GND, SCL, SDA)

• ساده برای راه‌اندازی و اتصال

حالت SPI:

• سرعت انتقال داده بالا

• مناسب برای به‌روزرسانی سریع صفحه

حالت Parallel:

• بیشترین سرعت انتقال

• نیاز به پین‌های بیشتر

کاربردهای اصلی

• پروژه‌های آردوینو و رزبری پای

• نمایش اطلاعات سنسورها (دما، رطوبت، فشار)

• دستگاه‌های اندازه‌گیری و تسترهای الکترونیکی

• واسط کاربری دستگاه‌های DIY

• پروژه‌های آموزشی و تحقیقاتی

  پایه ها:

  1.  N.C. (GND) - پایه بدون اتصال (یا زمین)
  2.  C2P
  3.  C2N
  4.  C1P
  5.  C1N
  6.  VBAT - تغذیه باتری
  7.  N.C. - پایه بدون اتصال
  8.  VSS - زمین مدار
  9.  VDD - تغذیه مثبت
  10. BS0 - انتخاب حالت باس (Bit 0)
  11. BS1 - انتخاب حالت باس (Bit 1)
  12. BS2 - انتخاب حالت باس (Bit 2)
  13. CS - انتخاب تراشه (فعال LOW)
  14. RES - ریست (فعال LOW)
  15. D/C - انتخاب داده/دستور (فعال LOW)
  16. R/W - انتخاب خواندن/نوشتن (فعال LOW)
  17. E/RD - فعال‌سازی / سیگنال خواندن (فعال LOW)
  18. D0 - بیت داده 0
  19. D1 - بیت داده 1
  20. D2 - بیت داده 2
  21. D3 - بیت داده 3
  22. D4 - بیت داده 4
  23. D5 - بیت داده 5
  24. D6 - بیت داده 6
  25. D7 - بیت داده 7
  26. IREF - مرجع جریان
  27. VCOMH - ولتاژ کومون برای OLED
  28. VCC - تغذیه مثبت مدار
  29. VLSS - زمین منفی برای ولتاژ پنل
  30. N.C. (GND) - پایه بدون اتصال (یا زمین)

  01- 0.96OLED display schematic
  01- Add a new dot drawing line program OLED_0.96 display
  02- 0.96OLED Display Data Sheet
  03- 0.96OLED display test program
  04- OLED anti-white display technical information
  05- font-taking software and operation instructions
  05- SPI interface arduino connection method
  06- Description of the use of IIC interface for seven-pin 0.96-inch OLED
  07- 0.96 inch OLED use document novice must see V2.0
  09- gift HD 0.96 and 1.3 inch IPS color display data
  10- 0.96 inch OLED module structure
  0.96 inch oled display Chinese operation method
  Medium-sized garden text model description

  0.96 OLED Display Test Program:
  01- 0.960LED display_arduino_IC_routine
  02- 0.96 inch OLED-SPI STM32F407 program - directly with the development board
  02- 0.96OLED Display_arduino_SPI_Routine
  03- 0.960LED Display_C51 Series_IC_Routine Recommended
  04- 0.96OLED Display_C51 Series_SPI_Routine
  05- 0.960LED Display STC89C52RC Series_SPI_Routine
  06- 0.96 inch OLED SPI interface STM8L051F3 system reference program
  07- 0.96 inch OLED IIC interface STM8L051F3 system reference program
  08- 0.960LED Display STM8S103K3T6_SPI_Routine
  09- 0.96OLED Display_C8051F020 Series_IIC_Routine
  10- 0.960LED Display_C8051F020 Series_SPI_Routine
  11- 0.960LED Display_C8051F340 Series_IIC_Routine
  12- 0.96OLED Display_C8051F340 Series_SPI_Routine
  13- 0.960LED Display_MSP430 Series_IIC_Routine
  14- 0.960LED Display_MSP430 Series_SPI_Routine
  15- STM32F030-0.96 inch OLED-IC communication program
  16- STM32F030-0.96 inch OLED-SPI communication program
  17- 0.960LED Display STM8 Series_IC_Routine
  18- 0.96OLED Display_STM8 Series_SPI_Routine
  19- 0.960LED Display STM32F103C8_IC_V1.0
  20- 0.960LED Display STM32F103RC_IC_V1.0
  23- 0.960LED Display STM32F103ZET6_IIC_V1.0
  24- 0.960LED Display STM32ZET Series_SPI_Routine
  25- Display STM32F103C8 Series_SPI_Routine
  Display_STM32_F103C8 Series 3 Line SPI_Routine
