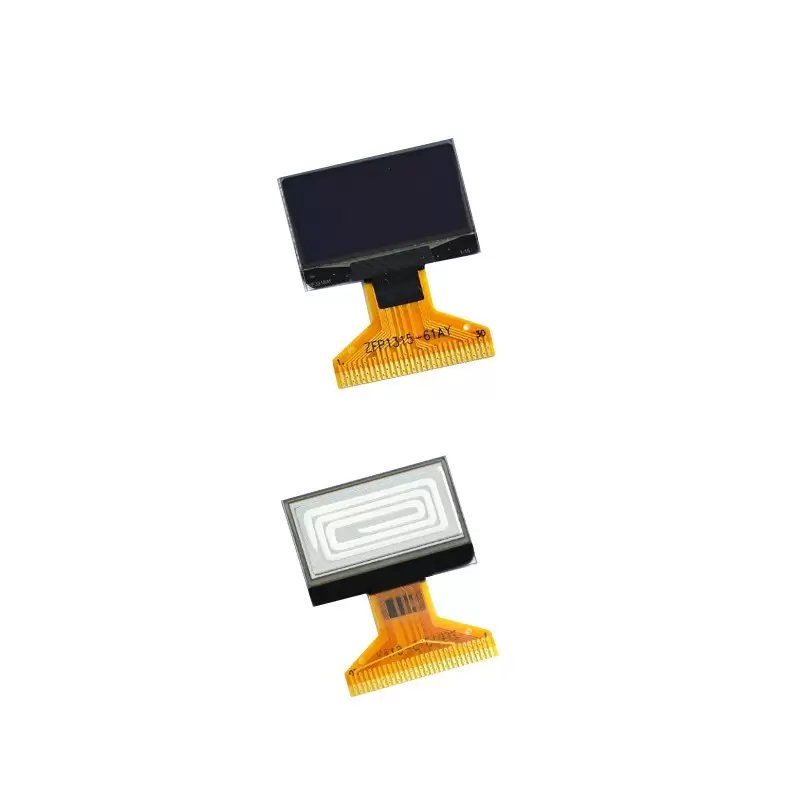

OLED 0.96 inch white 128x64 SPI,IIC / SSD1315

 نمایشگر OLED 0.96 اینچی

این نمایشگر OLED با کیفیت بالا و اندازه 0.96 اینچی، گزینه‌ای ایده‌آل برای پروژه‌های الکترونیکی، توسعه دستگاه‌های هوشمند، ماژول‌های IoT و سیستم‌های جاسازی‌شده است.

این محصول با بهره‌گیری از فناوری PM OLED، کنتراست بالا، مصرف انرژی بسیار کم و زاویه دید گسترده ارائه می‌دهد که آن را برای کاربردهای متنوع مناسب می‌کند.

• نوع نمایشگر:  OLED
• رزولوشن: 128x64 پیکسل
• نوع رابط:  SPI، IIC
• کنترلر: SSD1315
• رنگ نمایش: سفید
• ابعاد ناحیه نمایش: 21.74 x 10.86 میلی‌متر
• ابعاد کلی پنل: 24.74 x 16.9 x 1.42 میلی‌متر
• ابعاد پیکسل: 0.17 x 0.17 میلی‌متر
• فاصله بین پیکسل‌ها: 0.15 x 0.15 میلی‌متر
• ضخامت کل: 13.76 میلی‌متر
• تعداد و فاصله پین‌ها: 30 پین (فاصله 0.7 میلی‌متر، نوع اتصال از بالا)
• جهت کارکرد: زاویه دید کامل
• دمای کاری: از -40 تا 70 درجه سانتی‌گراد

ویژگی‌ها و مزایا

• انعطاف‌پذیری در اتصال: پشتیبانی از رابط‌های SPI و IIC برای سازگاری با انواع پروژه‌ها.
• مصرف انرژی کم: مناسب برای دستگاه‌های قابل حمل و باتری‌محور.
• زاویه دید گسترده: عملکرد عالی در تمام جهت‌ها بدون کاهش کیفیت تصویر.
• دوام بالا: مقاوم در برابر شرایط محیطی سخت و دماهای گسترده.

کاربردها:

این نمایشگر با توجه به مشخصات فنی و طراحی جمع‌وجور خود، برای توسعه‌دهندگان، سازندگان دستگاه‌های الکترونیکی و علاقه‌مندان به پروژه‌های DIY، به‌ویژه در زمینه‌های IoT، ساعت‌های هوشمند، و ماژول‌های نمایشگر کوچک، بسیار مناسب است.و به صرفه و اقتصادی است.

1. N.C.(GND)
2. C2P
3. C2N
4. C1P
5. C1N
6. VBAT
7. N.C.
8. VSS
9. VDD
10. B50
11. B51
12. NC
13. C5#
14. RES#
15. D/C#
16. NC
17. NC
18. D0
19. D1
20. D2
21. NC
22. NC
23. NC
24. NC
25. NC
26. IREFH
27. VCOMH
28. VCC
29. VLSS
30. N.C.(GND)

01-  0.96OLED Display STM32F103C8T6 JC Example
02-  0.96OLED Display STM32F103RCT6 JC Example
03-  0.96OLED Display STM32F103ZET6 JC Example
04-  0.96OLED Display STM32F407ZG JC Example
05-  0.96OLED Display STM32L476RG JC Example
06-  0.96OLED Display STM32F303RC JC Example
07-  0.96OLED Display STM32L151C8T6 JC Example
08-  0.96OLED Display STM32L053C8 JC Example
09-  0.96OLED Display STM32F030C8 JC Example

01-   0.96 OLED Display_STM32F103C8T6_SPI Example Code
02-   0.96 OLED Display_STM32F103RC_SPI Example Code
03-   0.96 OLED Display_STM32F103RET6_SPI Example Code
04-   0.96 OLED Display_STM32F407ZG_SPI Example Code
05-   0.96 OLED Display_STM32L476RG_SPI Example Code
06-    0.96 OLED Display_STM32F303RC_SPI Example Code
07-   0.96 OLED Display_STM32L151C8T6_SPI Example Code
08-   0.96 OLED Display_STM32L053C8_SPI Example Code
09-   0.96 OLED Display_STM32F030C8_SPI Example Code
