برد آموزشی کاربردی LPC1768 مدل EWB

محصول جدید

برد کاربردی آموزشی LPC1768



جزییات بیشتر

1,100,000 ریال

افزودن به لیست دلخواه

Free Google QRcode module from Mediacom87

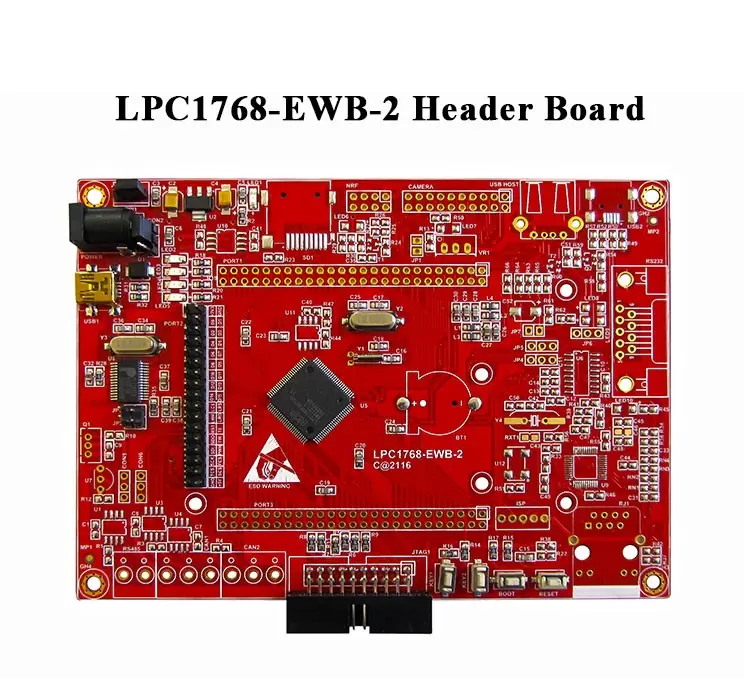

برد کاربردی آموزشی EWB-LPC1768

این برد با هسته میکروکنترلر LPC1768 Cortex-M3می باشد که یکی از بهترین میکروکنترلرهای از لحاظ قیمت و کارایی در بازار می باشد.

همچنین آموزش های فارسی این میکروکنترلر تا سطح پیشرفته موجود می باشد که در ادامه معرفی خواهد شد. و با این برد سازگار می باشد.

قطعات استفاده در این برد اورجینال بوده و از کیفیت بالایی برخوردار می باشد.

این برد به گونه ای طرحی شده است که درایور بردهای السیدی چینی موجود در سایت و درایور برد SSD1963 تولید کویرالکترونیک را ساپورت میکند.یعنی ساپورت السیدی از 3.2 اینچ تا 9.0 اینچ به همراه مثال

از مزیت های برتر این برد استفاده از مبدل USB2Serial روی خود برد می باشد به دو ممنظور:

1. بیشتر برنامه ها در بخش سریال از UART0 استفاده شده که متصل به این ایسی می باشد و بسادگی می توانید از طریق پورت USBو نرم افزار سریال به برد متصل شوید

2.قابلیت پروگرام کردن برد با فلش مجیک از طریق USB PC/Laptop

(قابل ذکر است بهترین پروگرامر و دیباگر برای این برد جیلینک می باشد )

قابلیت ها و امکانات برد:

  • سه کلید جهت استفاده یوزر و متصل به اینتراپت
  • پتانسیومتر متصل به ADC
  • RTC و سوکت باتری بک آپ
  • آیسی AT24C02 EEPROM
  • سوکت Microsd
  • اینترفیس Can
  • اینترفیس RS485
  • پورت سریال استاندارد RS232
  • کانکتور Nrf24l01+
  • آیسی فلش AT45DB161 SPI FLASH
  • شبکه با آیسی DP83848 با مثالهای کامل 10/100M
  • کانکتور USB Devise و USB HOST
  • قابلیت اتصال سنسور دمای DS18B20 و...
  • قابلیت اتصال IR
  • کانکتور جهت اتصال دوربین OV7670
  • آیسی USB2serial مونتاژ شده روی برد PL2303TA جهت پروگرام کردن با فلش مجیک از طریق USB و متصل به UART0

[01]GPIO (2015.1.10)
[02]EXTI_Interrupt (2015.1.10)
[03]UART (2015.1.10)
[04] I2C (2015.1.10)
[05]I2S (2015.1.10)
[06]PWM (2015.1.10)
[07]ADC (2015.1.10)
[08]CAN (2015.1.10)
[09]WAV(USE Library) (2015.1.10)
[10] RTC  (2015.1.10)
[11]Timer (2015.1.10)
[12] DAC (2015.1.10)
[13] DMA (2015.1.10)
[14]EEPROM I2C(USE Library)  (2015.1.10)
[15]FATFS V0.08A-SD Card(USE Library) (2015.1.10)
[16]SD_File_FULL
[17] CAN_AD_LCD (2012.6.27)
[18] CAN_UART (2012.6.26)
[19] RS485  (2015.1.10)
[20] Rf24L01 transceiver experiment  (2015.1.10)
[21]Flash-AT45DB161-LCD 3.2   (2015.1.10)
[22]  WDT  (2015.1.10)
|+[23-32]UDP-TCP Ethernet
 +-|--[23]DNS_demo
 +-|--[24]FTP_demo
 +-|--[25]Http_demo
 +-|--[26]Http_upload
 +-|--[27]UDP-TCP-LEDClient
 +-|--[28]UDP-TCP-LLEDSwitch
 +-|--[29]SMTP_demo
 +-|--[30]Telnet_demo
 +-|--[31]EasyWEB
 +-|--[32]uCOSII2.91+lwip-1.3.2(USE Library)
[33] USBCDC (2015.1.10)
[34] USBHostLite  (2015.1.10)
[35] USBMem  (2015.1.10)
[36] USBHID  (2012.4.13)
[37]Scraper Color test TFT 3.2inch
[38]LCD-keil LOGO TFT 3.2inch
[39]TEXT-TFT 3.2inch
[40]uCOS-II+Touch TFT 3.2inch
[41]emWin5.22-TFT3.2inch
[42]Test touch TFT 3.2inch
[43]Touch Screen_TFT_4.3inch
[44] String to LCD_TEXT_TFT_4.3inch
[45]FAT32_Picture_Decoding_SD_TFT4.3inch
[46] BMW Pictures show_TFT4.3inch
[47]UCOS+UCGUI_TFT4.3inch
[48]Touch Screen_TFT_5.0inch
[49] String to LCD_TEXT_TFT_5.0inch
[50]FAT32_Picture_Decoding_SD_TFT5.0inch
[51] BMW Pictures show_TFT5.0inch
[52]UCOS+UCGUI_TFT5.0inch
[53]Touch Screen_TFT_7.0inch
[54] String to LCD_TEXT_TFT_7.0inch
[55]FAT32_Picture_Decoding_SD_TFT_7.0inch
[56]UCOS+UCGUI_TFT7.0inch
[57]Touch Screen_TFT_9.0inch
[58] String to LCD_TEXT_TFT_9.0inch
[59]FAT32_Picture_Decoding_SD_TFT_9.0inch
[60]UCOS+UCGUI_TFT9.0inch

جهت نمایش عکس با کیفیت بالا روی آن کلیک کنید:


فیلم آموزش زبان C، شروع کار با میکروکنترلرها

فیلم آموزش Emwin و میکروکنترلر LPC1768

کاملترین مجموعه فیلم آموزشی میکروکنترلر LPC1768

Ask a question

NO registration required!

15 Question(s) answered

If the question you have has not yet been answered here, use the form below to ask something about this addon.

(optional)
*(Required to be notified when an answer is available)
  • Asked by a guest
    on 26/08/1394
    با سلام خواستم بدونم بورد تحت عنوان "بورد EWB + بورد درایور ssd1963 " که قیمتش 160 هزار تومان است، LCD دارد یا خیر!؟ با سپاس Answer:
    سلام خیر السیدی باید با توجه به مدلی که میخواین جدا تهیه نمائید
  • Asked by احمد
    on 14/12/1394
    با سلام این بورد LCD لمسی را ساپورت میکند؟ Answer:
    سلام بله.یک برد درایور بگیرین
  • Asked by a guest
    on 20/03/1395
    با سلام کی این برد را موجود مینمایید؟ Answer:
    سلام بردش موجود هست. ماژول السیدی انشاالله تا 4 هفته دیگه موجود میشه.
  • Asked by سعید رحیمی نژاد
    on 29/04/1395
    سلام ببخشید روی این برد آموزشی چه lcd ی هست یا اصلا بدون lcd هستش ؟؟ Answer:
    سلام برای این برد پکیج برد + السیدی 3.2 هست. علاوه بر این سایر السیدی های موجود در فروشگاه رو با استفاده از پکیج برد + درایور برد SSD1963 می تونید راه اندازی کنید. البته در این مورد السیدی باید جدا خریداری شود.
  • Asked by حسن
    on 27/05/1395
    1) آیا همراه با این برد بسته ی آموزشی هم چیزی ارسال میشه برای استفاده از قابلیت های اون؟ و 2) آیا همزمان میشه اترنت و micro sd و usb رو همزمان استفاده کرد؟ با فقط هر بار میشه فقط یکی از درگاه ها ی ورودی رو استفاده کنیم؟ Answer:
    1.فیلم اموزشی در سایت هست باید جدا تهیه کنید 2.همزمانی تست نشده ببینیم که تداخل بین پایه ها هست یا نه
  • Asked by صفا سلیمی
    on 07/08/1395
    با سلام اگه بردو با درایور بخرم ٍ، ال سیدی همراش هست ؟ Answer:
    سلام اگر پکیج برد + ماژول السیدی 3.2 انتخاب کنید، السیدی 3.2 هم ارسال می شود. در غیر این صورت السیدی باید جدا خریداری شود.
  • Asked by apextech.ir
    on 17/08/1395
    مدیریت محترم لطفا عکسی که LCD بر روی برد نصب شده رو از بالای صفحه بردارید و در قسمت قابلیت ها قرار بدهید تا باعث اشتباه کاربران نشود. چرا که اکثر کاربران فکر می کنند که برد همراه با LCD ارسال میشه (ذکر مدل بدون LCD در نام برد باعث جلوگیری از سوتفاهم های احتمالی میشه) با تشکر. Answer:
    سلام پکیج این محصول با السیدی قابل انتخاب هست. مواردی که لوازم جانبی ارائه شود در قسمت توضیحات، لوازم جانبی ذکر می شود.
  • Asked by بابک
    on 17/08/1395
    سلام آیا برد درایور تاچ دارد Answer:
    سلام با استفاده از درایور برد تاچ هم می توانید وصل کنید.
  • Asked by mohamad
    on 09/09/1395
    با سلام من این بورد رو خریداری کردم . وقتی با پورت USB به کامپیوتر متصل می کنم، کامپیوتر قطعه رو نمیشناسه. اگر امکان دارد راهنمایی کنید. با تشکر Answer:
    سلام برنامه USBCDC و یا بوت لودر رو اجرا کنید...
  • Asked by امیر
    on 11/11/1395
    سلام و خسته نباشید یکم راجع به پروگرام کردن با usb توضیح میدین بعد از نصب فلش مجیک از کدام usb روی برد استفاده کنیم با تشکر Answer:
    سلام با استفاده از USB-RS232. داخل منوال برد این موضوع کامل توضیح داده شده است.
  • Asked by mehdi
    on 16/11/1395
    سلام در برنامه نمونه همراه برد برای USB HID فقط یک بایت اطلاعات از برد به کامپیوتر ارسال می شود. اگر خواسته باشیم اطلاعات بیشتری ارسال کنیم چه تغییری باید در برنامه داده شود؟ با تشکر Answer:
    سلام در انجمن مطرح کنید.
  • Asked by رامین
    on 17/01/1396
    با سلام تو قسمت توضیحات گفتین که اگه usb1 رو به کامپیوتر متصل کنید کامپیوتر اونو به عنوان یک پورت شناسایی میکنه.من جامپر ها رو هم متصل کردم ولی جواب نداد.میشه راهنمایی کنید؟ Answer:
    سلام اگر روی برد دقت کنید یک آس سی یو اس بی به سریال دارد که باید درایور آن را نصب کنید درایور pl2303
  • Asked by امیر
    on 08/02/1396
    سلام خسته نباشید میخواستم بدونم در پکیج این بورد چه چیزایی غیر از خود بورد هست؟؟ کابل .. ال سی دی ... (برای چیزایی که نیست سفارش بدیم )فایلی برای دانلود به عنوان یوزرمنوآل این برد هست که جزئیات گفته باشه؟؟ از کجا دانلود کنیم؟؟؟تشکر Answer:
    سلام بعد از خرید میتونید تمام مثال ها شماتیک و... در دانلود ویژه دانلود کنید موفق باشید
  • Asked by Amir
    on 18/03/1396
    سلام خسته نباشید اگه ممکنه بصورت مختصر لوازم جانبی این محصول را ذکر فرمایید تا در صورت لزوم لوازم مورد نیاز که همراه نیست خریداری شود... با تشکر Answer:
    سلام این برد فقط برد هست و هیچ لوازم جانبی همراه آن نمی باشد موفق باشید
  • Asked by َAmir
    on 24/03/1396
    سلام ببخشید دوباره مزاحم شدم ... یعنی حتی کابل شبکه وکابل آدابتور هم نداره؟؟ باید جدا بخریم؟؟ Answer:
    سلام این برد فقط برد هست و هیچ چیزی دیگه ای همراه ان نیست بله همه ی قطعات همراه را باید جدا خرید کنید موفق باشید
