TFT Module 3.2+touch ماژول السیدی 3.2+تاچ lcd 3.2

ماژول السیدی 3.2 اینچ با تاچ اسکرین بدون آیکن-کویرالکترونیک

ادامه مطلبنمایش کمتر
بدون مالیات
کد QR را برای باز کردن این صفحه بر روی تلفن همراه خود اسکن کنید.
ناموجود
مرجع:
1326000
اضافه به مقایسه0
افزودن به علاقه‌مندی‌ها
محصولات پیشنهادی
موردی یافت نشد
توضیحات

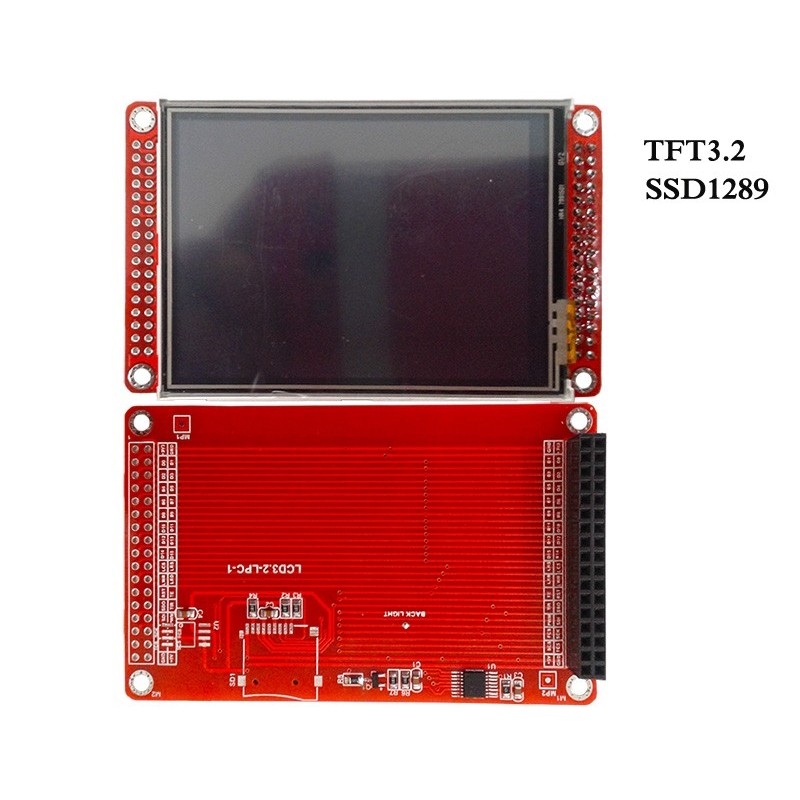

این ماژول با السیدی 3.2 و رزولیشین 320*240 می باشد و دارای کیفیت بسیار بالایی می باشد.

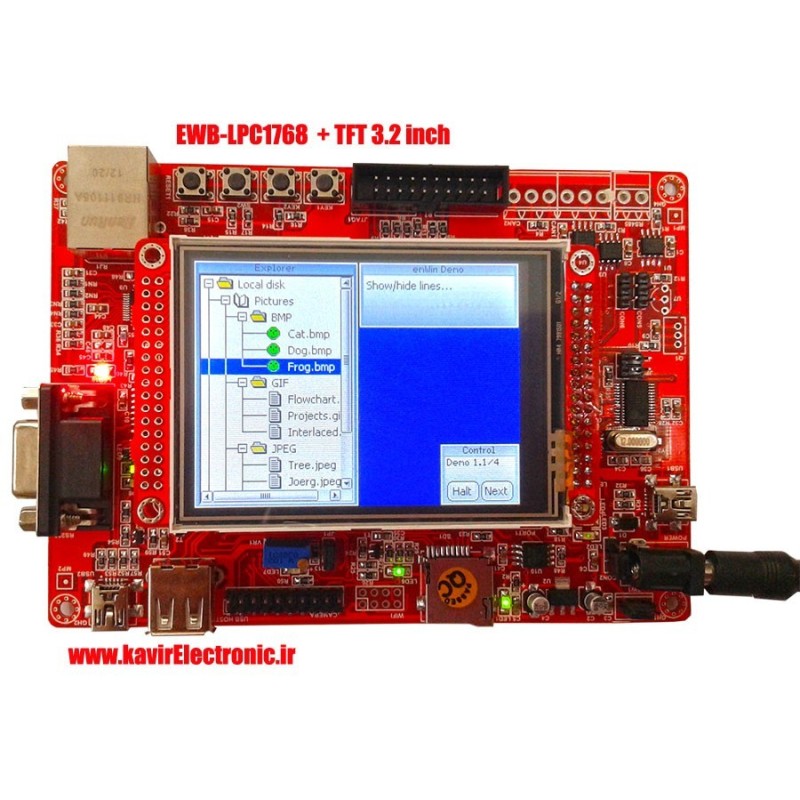

درایور این السیدی SSD1289 می باشد و با بردهای ewb فول و هدر سازگار می باشد

این محصول با السیدی اورجینال اینانبو  است .که السیدی آن نیز در سایت موجود می باشد.

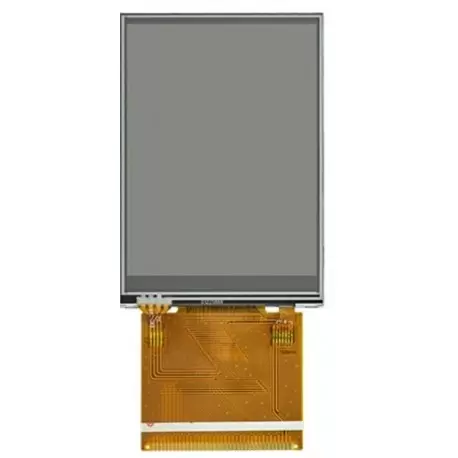

LCD tft 3.2 رنگی 3.2 اینچ با تاچ/بدون...

همچنین آیسی XPT2046 جهت راه اندازی تاچ بکار میرود روی برد مونتاژ شده است.

قابلیت نصب Microsd و spi فلش نیز می باشد

ابعاد کلی ماژول حدودا 15*59*96 میلی متر

Functional description of the pin:
01  3V3 power being
02  GND power negative
03  DB00 data cable
04  DB01 data cable
05  DB02 data cable
06  DB03 data cable
07  DB04 data cable
08  DB05 data line
09  DB06 data cable
10  DB07 data cable
11 DB8 data line
12  DB9 data cable
13  DB10 data cable
14  DB11 data cable
15  DB12 data cable
16  DB13 data cable
17  DB14 data cable
18  DB15 data cable
19  CS screen chip select active low
20-pin RS register select
21 WR write enable low effective
22 RD read enable low effective
23 RESET reset, low effective
24 NC
25-pin MISO SPI Master In Slave Out
The 26  INT touch interrupt output
27 MOSI SPI master out slave
28-e backlit control
29 SCLK SPI clock
30 F_CS DATAFLASH chip select
The 31 TP_CS Touch chip selects
32 SD_CS SD card election
33 5V power supply positive
34 GND power of negative

ماژول ال سی دی 3.2 اینچ -کویرالکترونیک

ادامه مطلبنمایش کمتر
جزئیات محصول
1326000

مشخصات

سایز نمایشگر(اینچ)
3.2
رزولیشین
240x320
نمایش رنگ
تمام رنگی
نوع ارتباط (MCU)
Parallel
چیپ راه انداز
SSD1289
