درایور برد TFT های رنگی 40 پین و 50 پین(با SSD1963)

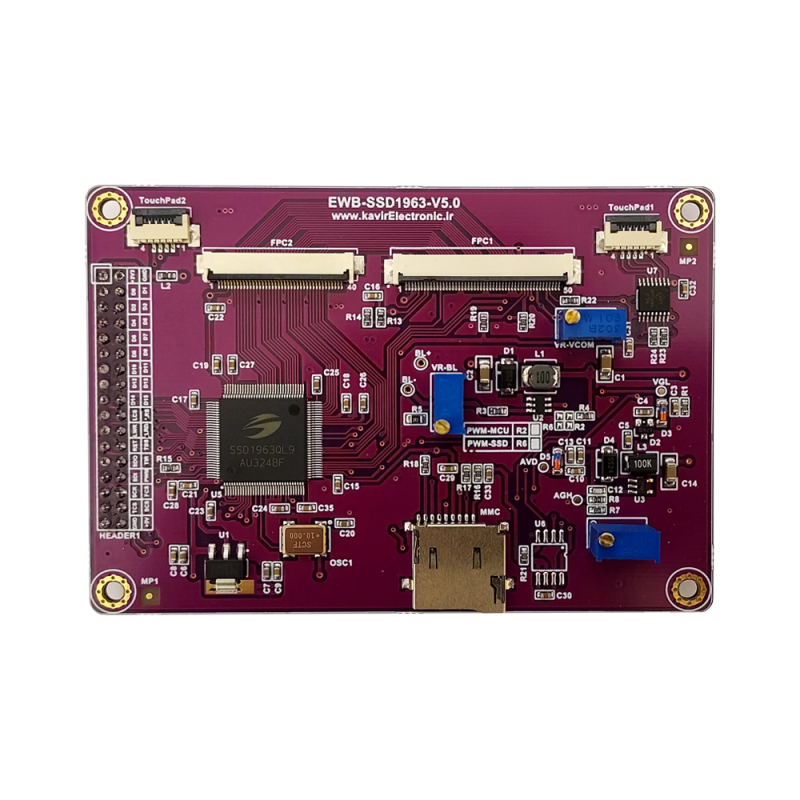

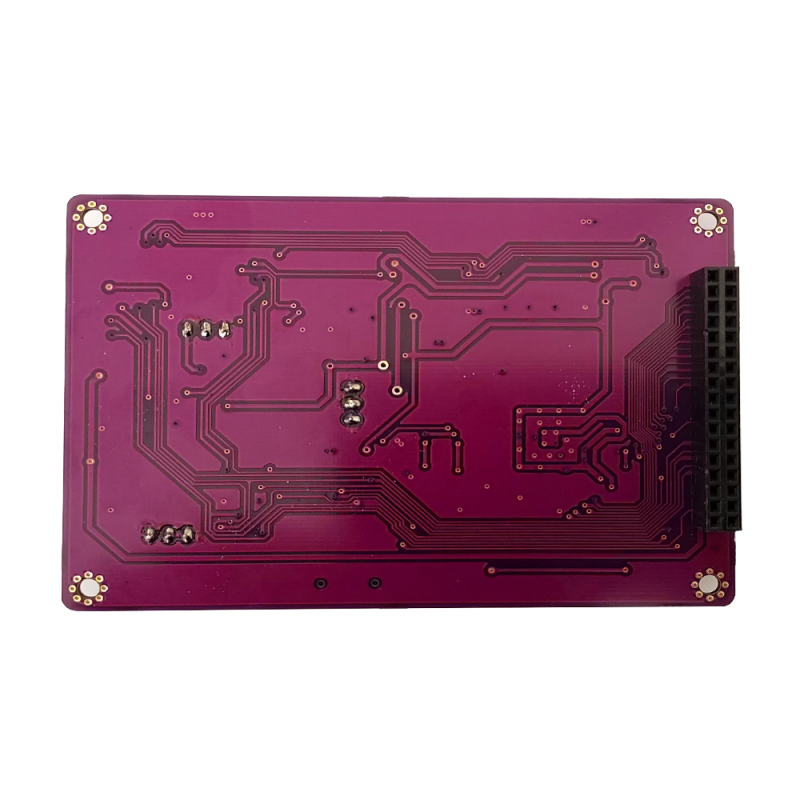

درایور برد SSD1963

این درایور قابلیت راه اندازی السیدی های رنگی 40 پین و 50 پین ( 4.3,5.0,5.6,7.0,8.0,9.0, اینچ) ساپورت میکند.

مصرف جریان این درایور برد نسبت به درایور برد 7 اینچ (ما بقی درایورها مصرف کمی دارن) بسیار کمتر می باشد.

این برد به گونه ای طراحی شده است که دارای دو سوکت 40 پین و 50 پین می باشد و دو عدد سوکت تاچ که می توانید برای اتصال تاچ استفاده نمائید.

کنترلر تاچ xpt2046 می باشد

توجه:

برای راه اندازی السیدی های 50 پین، جامپر وسط برد را حتما وصل کنید. همچنین در صورت استفاده از السیدی 40 پین این جامپر باید قطع باشد.

مشخصات:

دارای کانکتور 40 پین و 50 پین مخصوص السیدی های 4.3 تا10.1 اینچ
آیسی درایور SSD1963
سوکت Micro sd
دو عدد سوکت تاچ جهت اتصال تاچ های 4 پین
کنترلر تاچ xpt2046
قابلیت اتصال آیسی AT45161D فلش (اختیاری)
امکان فعال سازی BackLight به صورت مستقیم و SSD-PWM و MCU-PWM

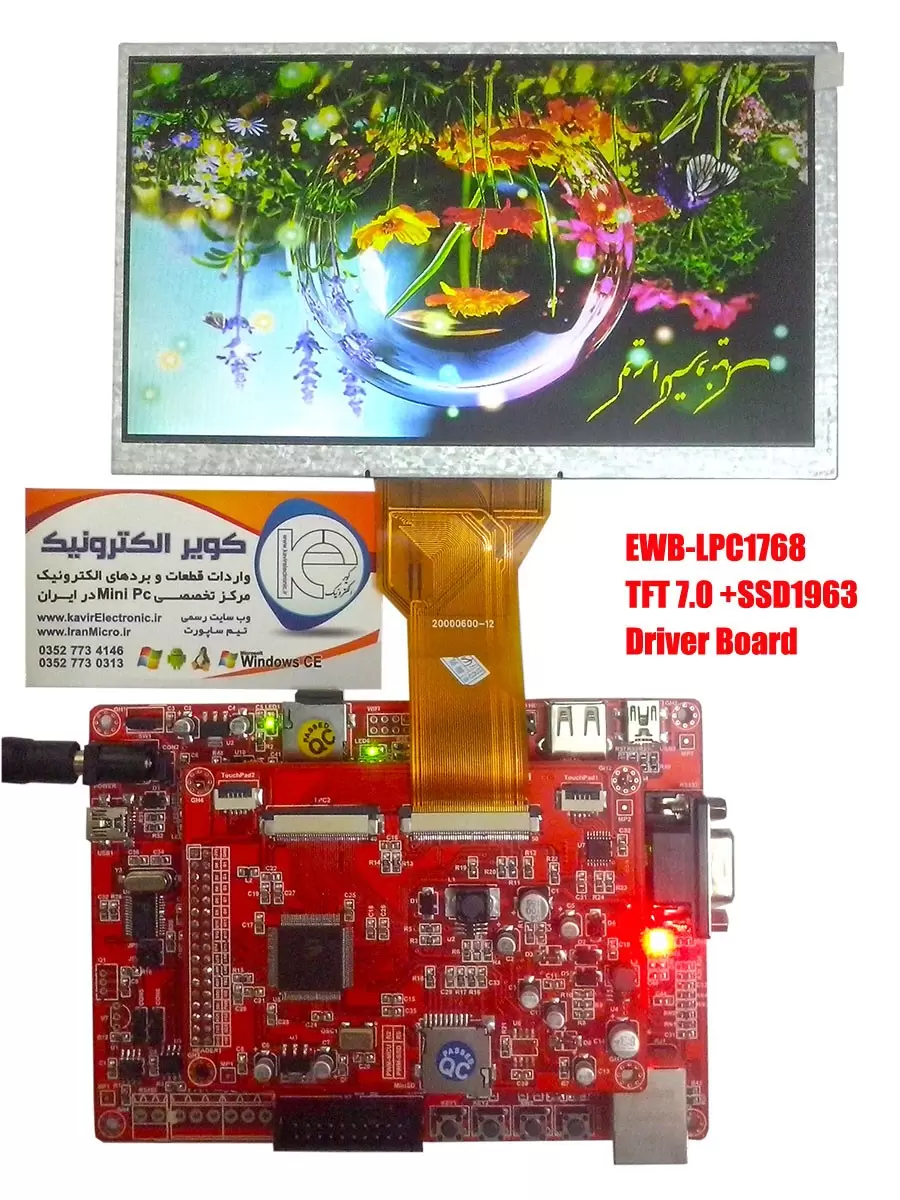

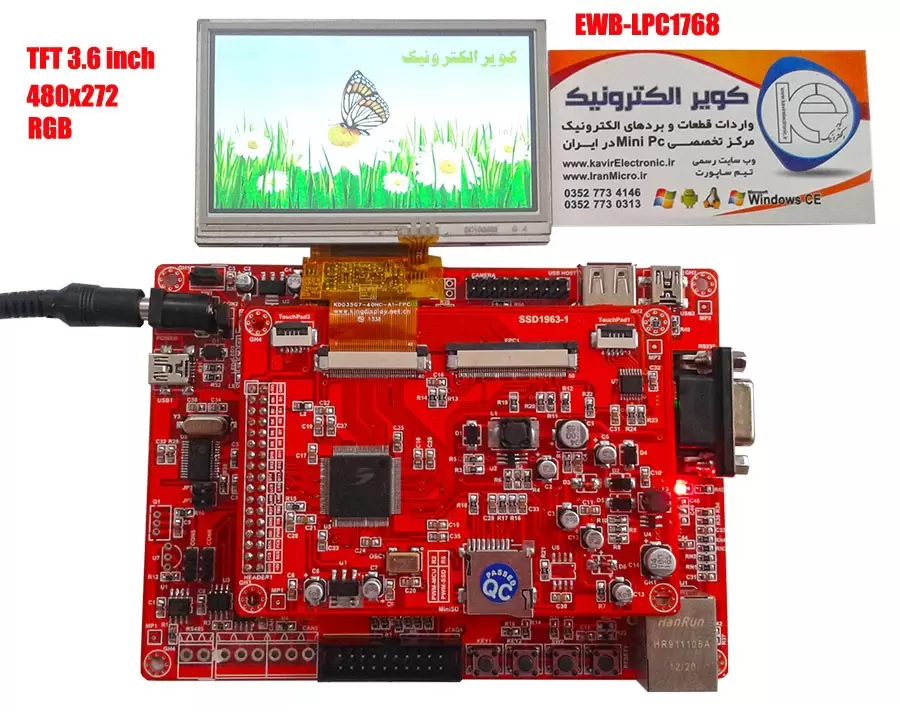

سازگار با بردهای LPC1768-wb و Stm32103RBT6 Mini,Stm32f103zet mini,Stm32f103zet full,Stm32f107VCT6
کیفیت بسیار بالا در PCB و استفاده از قطعات 100 درصد اورجینال

پین های اتصال این درایور برد دقیقا مشابه درایور بردهای 7.0 5.0 4.3 سایت می باشد.

Functional description of the pin
01 3V3 power being
02 GND power negative
03 DB00 data cable
04 DB01 data cable
05 DB02 data cable
06 DB03 data cable
07 DB04 data cable
08 DB05 data line
09 DB06 data cable
10 DB07 data cable
11 The DB8 data line
12 DB9 data cable
13 DB10 data cable
14 DB11 data cable
15 DB12 data cable
16 DB13 data cable
17 DB14 data cable
18 DB15 data cable
19 CS screen chip select active low
20-pin RS register select
21 WR write enable low effective
22 RD read enable low effective
23 RESET reset, low effective
24 NC
25-pin MISO SPI Master In Slave Out
The 26 INT touch interrupt output
27 MOSI SPI master out slave
28-pin PWM the backlit control of
29 SCLK SPI clock
30 F_CS DATAFLASH chip select
The 31 TP_CS Touch chip selects
32 SD_CS SD card election
33 5V power supply positive
34 GND power of negative

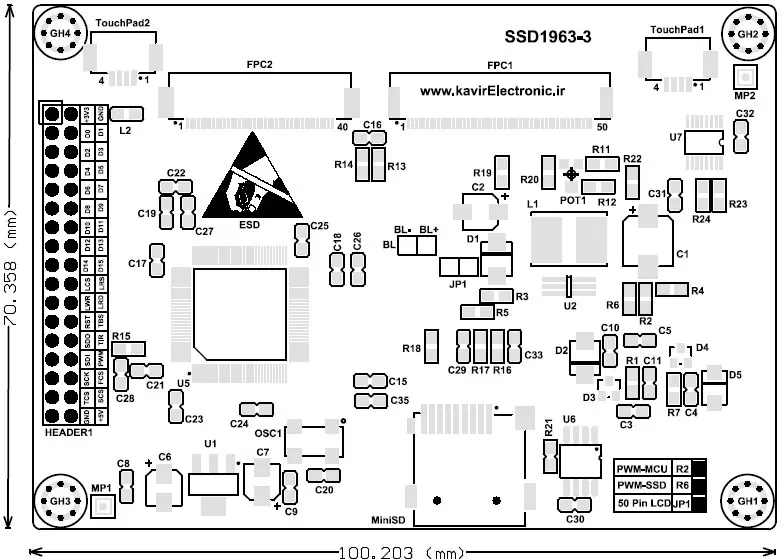

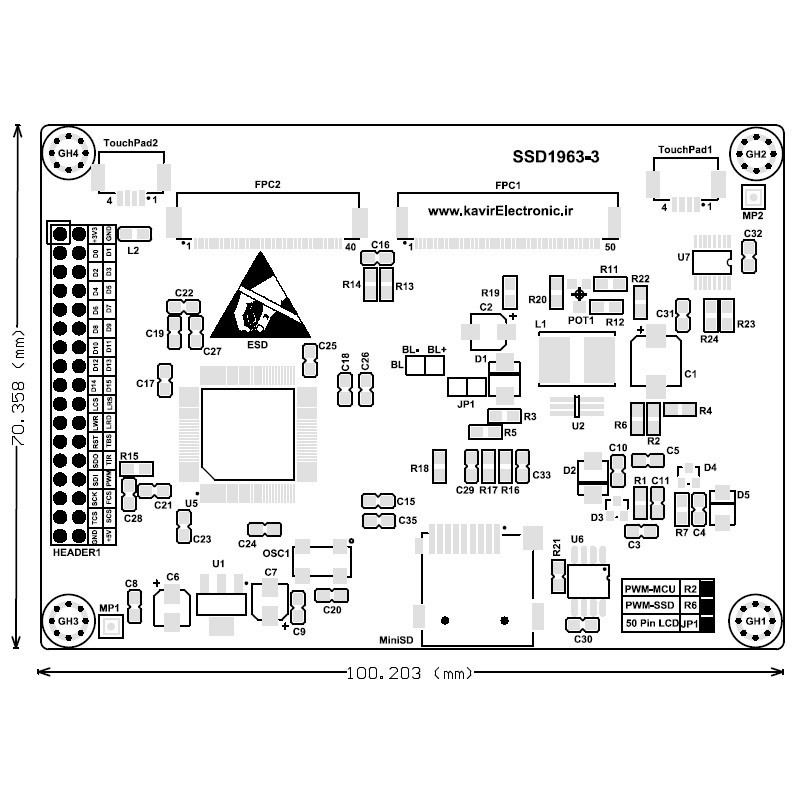

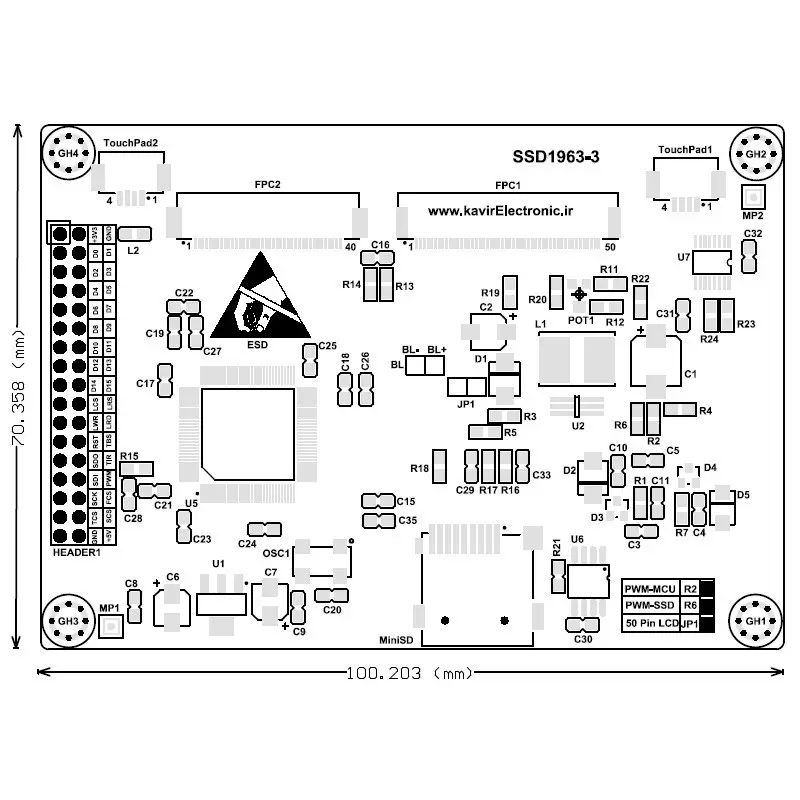

size board:10cm x7.5 cm
