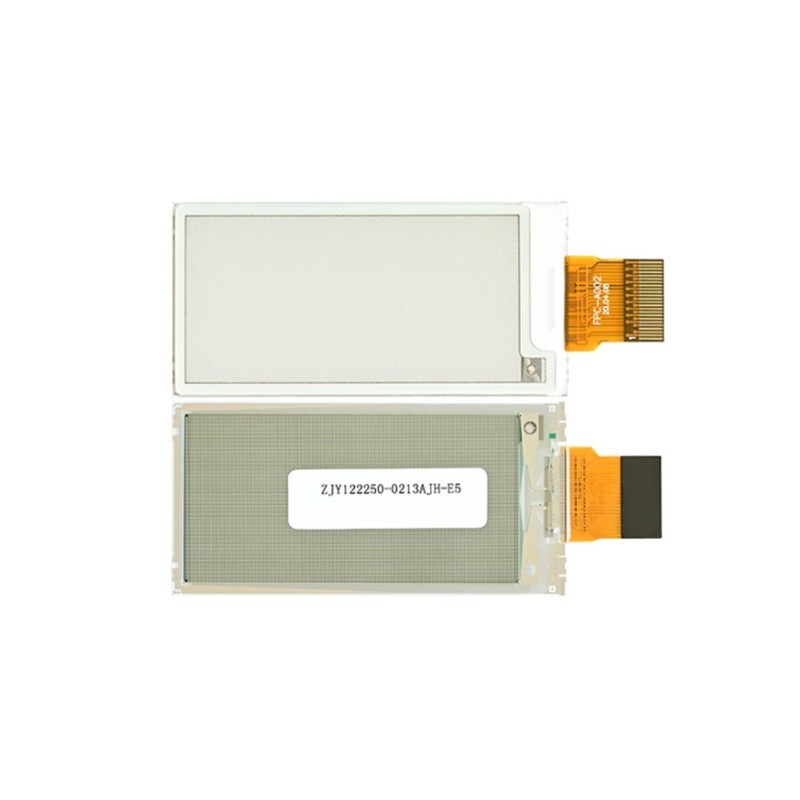

EPD E-Paper 2.13 inch 122x250 pixel-SSD1680Z-Black, white, red, and yellow

۱. نوع صفحه‌نمایش: Electronic Paper Display (EPD)
۲. سایز: ۲.۱۳ اینچ
۳. وضوح تصویر: ۱۲۲ × ۲۵۰ پیکسل
۴. ابعادصفحه نمایشگر: ۲4 × ۴9 میلی‌متر
۵. ابعاد پنل: ۲۹ (عرض) × ۵۹ (ارتفاع) × ۱.۰ (ضخامت) میلی‌متر
۶. گام پیکسل: ۰.۱۹۴۳ × ۰.۱۹۴۲ میلی‌متر

 رنگ‌بندی و مدل:

• مدل ZJY122250-0213BAAMFGN (سیاه و سفید) با قابلیت بازخوانی جزئی

• مدل ZJY122250-0213BBDMFGN-R (سیاه، سفید، قرمز) با قابلیت بازخوانی کامل

• مدل ZJY122250-0213AJH-E5 (سیاه، سفید، زرد، قرمز) با قابلیت بازخوانی کامل
  ۹. آیسی درایور: SSD1680Z
  ۱۰. ولتاژ کاری: ۲.۲ تا ۳.۷ ولت
  ۱۱. رابط ارتباطی: SPI
  ۱۲. نوع اتصال: کانکتور ۲۴ پین با فاصله ۰.۵ میلی‌متر (FPC Connector)
  ۱۳. زاویه دید: تمام زاویه (حدود ۱۸۰ درجه)
  ۱۴. وزن: 3 گرم
  ۱۵. دمای کاری: ۰ تا ۴۰ درجه سانتی‌گراد
  ۱۶. دمای نگهداری: ۲۵- تا ۷۰ درجه سانتی‌گراد

  ---

   پین‌ها به ترتیب :

  1. NC
  2. GDR
  3. RESE
  4. NC
  5. VSH2
  6. TSCL
  7. TSDA
  8. BS1
  9. BUSY
  10. RST
  11. D/C#
  12. CS#
  13. SCL
  14. SDA
  15. VDDIO
  16. VCI
  17. VSS
  18. VDD
  19. VPP
  20. VSH1
  21. VGH
  22. VSL
  23. VGL
  24. VCOM
