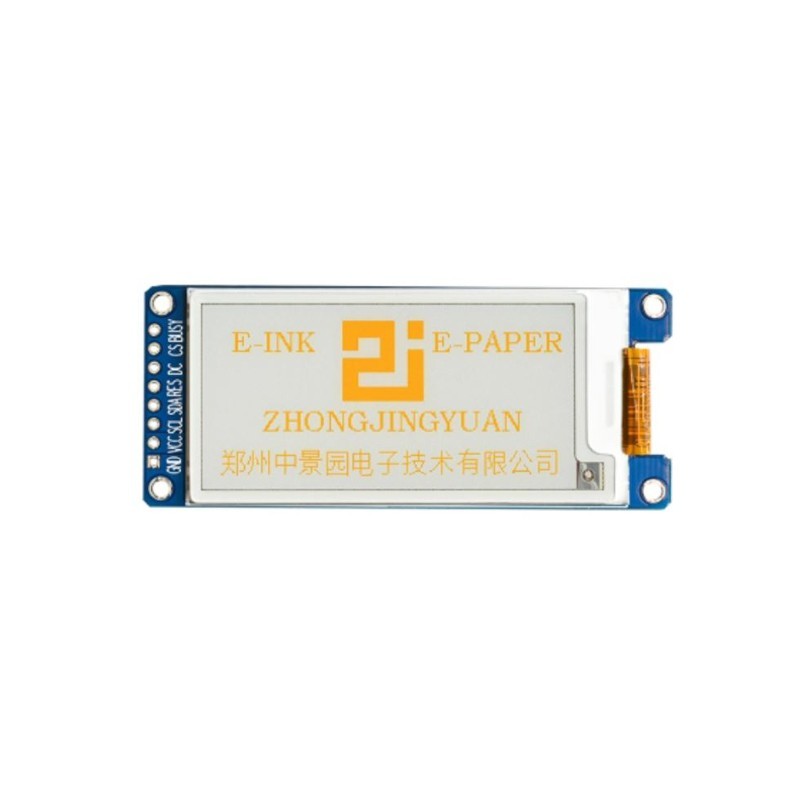

Module EPD E-Paper 2.13 inch 122x250 pixel-SSD1680Z-Black, white, red, and yellow

ماژول نمایشگر 2.13 اینچ E-Paper

ماژول نمایشگر 2.13 اینچ E-Paper ارائه شده، یک صفحه نمایش پیشرفته با فناوری جوهر الکترونیکی (Active Matrix Electrophoretic Display - AM EPD) است که تجربه‌ای شبیه به خواندن کاغذ واقعی را فراهم می‌آورد. این صفحه‌ها به دلیل مصرف انرژی بسیار پایین (فاقد مصرف انرژی برای حفظ تصویر) و قابلیت خوانایی عالی حتی در زیر نور مستقیم خورشید، گزینه‌ای ایده‌آل برای انواع پروژه‌های الکترونیکی و صنعتی محسوب می‌شوند.

ویژگی‌های برجسته:
اندازه و رزولوشن: این ماژول با اندازه 2.13 اینچ، رزولوشن ۲۵۰×۱۲۲ را ارائه می‌دهد که برای نمایش اطلاعات متنی، اعلان‌ها، بارکدها و تصاویر ساده با وضوح مناسب، کاملاً کافی است.

ساختار فیزیکی (مکانیکی):
   ابعاد : 30 میلی‌متر (عرض) × 70 میلی‌متر (طول) × 1.0 میلی‌متر (ضخامت).
  مساحت نمایش: 26 میلی‌متر (عرض) × 52 میلی‌متر (طول).
  چگالی پیکسلی:  فاصله پیکسل‌ها (Pixel Pitch) برابر با 0.1943 × 0.1942 میلی‌متر است که تراکم پیکسلی خوبی را نتیجه می‌دهد.
  وزن:  تنها 4 گرم (با تلورانس ±0.5 گرم) که آن را برای دستگاه‌های قابل حمل و سبک وزن ایده‌آل می‌سازد.

    عملکرد و مصرف انرژی:
   ولتاژ کاری: از 2.2 تا 3.7 ولت، که امکان تغذیه مستقیم توسط میکروکنترلرهای رایج (مانند آردوینو، ESP32، STM32) را فراهم می‌کند.
   مصرف انرژی: به دلیل ماهیت فناوری E-Ink، پس از به‌روزرسانی تصویر، نیازی به انرژی برای حفظ آن نیست و تصویر تا قطع برق یا به‌روزرسانی بعدی، پایدار می‌ماند. این ویژگی باعث افزایش چشمگیر عمر باتری در دستگاه‌های باتری‌خور می‌شود.

اطلاعات مربوط به کنترلر و اتصالات:
تراشه کنترلر (Driver IC): این ماژول با تراشه‌های پرکاربرد SSD1680Z کنترل می‌شود که پشتیبانی نرم‌افزاری بسیار گسترده‌ای در کتابخانه‌های مختلف برنامه‌نویسی دارند.
رابط ارتباطی: از پروتکل استاندارد SPI (3 یا 4 سیمه) برای ارتباط با میکروکنترلر میزبان استفاده می‌کند. این رابط پرسرعت و کم‌پین، ادغام ماژول در پروژه‌ها را بسیار آسان می‌سازد.
نحوه اتصال: اتصال از طریق یک کانکتور  24 پین با فاصله 0.5 میلی‌متر  از نوع FPC (Flexible Printed Circuit) انجام می‌شود که اتصالی مطمئن و کم‌حجم را فراهم می‌آورد.

انواع ماژول و رنگ‌بندی :
این محصول بسته به نیاز پروژه، در سه مدل رنگی مختلف قابل ارائه است که هر کدام مشخصات خاص خود را دارند:

1.  مدل دو رنگ (سیاه و سفید)
    قابلیت کلیدی: پشتیبانی از به‌روزرسانی موضعی (Partial Refresh).  این بدان معناست که می‌توان تنها بخش کوچکی از صفحه را تغییر داد (مثلاً مقدار یک عدد یا یک متن کوتاه) بدون نیاز به چشمک زدن و پاک شدن کل صفحه. این ویژگی برای نمایشگرهای ساعت هوشمند یا نشانگرهای داده که اطلاعاتشان مدام تغییر می‌کند، بسیار حیاتی است.
2.  مدل سه رنگ (سیاه، سفید و قرمز)
    رنگ اضافه: قرمز. مناسب برای برجسته‌سازی هشدارها، خطاها، تخفیف‌ها و نکات مهم.
    محدودیت:** این مدل از به‌روزرسانی موضعی پشتیبانی نمی‌کند
3.  مدل چهار رنگ (سیاه، سفید، زرد و قرمز)
   رنگ‌های اضافه: قرمز و زرد  این مدل برای کاربردهای گرافیکی‌تر و نمایش اطلاعات طبقه‌بندی شده با کدهای رنگی (مثل نمودارها یا نقشه‌های ساده) عالی است.
   محدودیت:** این مدل نیز  از به‌روزرسانی موضعی پشتیبانی نمی‌کند  و نیازمند به‌روزرسانی کامل صفحه است.

 شرایط محیطی و دوام:
 زاویه دید : صفحه دارای زاویه دید کاملی (Full Viewing Angle) است و تصویر از هر زاویه‌ای به خوبی خوانده می‌شود.
 دمای کاری : قابل استفاده در دمای 0 تا 40 درجه سانتیگراد (مناسب برای محیط‌های داخلی و اداری).
 دمای نگهداری : قابلیت نگهداری در دمای 25- تا 70+ درجه سانتیگراد را دارد.

کاربردهای پیشنهادی:
*   برچسب‌های الکترونیکی قفسه فروشگاهی (ESL)
*   دستگاه‌های خودنویس و تبلت‌های ساده
*   نمایشگر ساعت‌های هوشمند
*   ترمینال‌های صنعتی و نمایش وضعیت تجهیزات
*   کارت‌های هوشمند و نمایشگر نام کارمندان
*   دستگاه های اینترنت اشیاء (IoT) با مصرف انرژی بسیار پایین
*   نمایش اطلاعات سنسورها (مانند دما، رطوبت، فشار)

این ماژول انتخابی عالی برای طراحان و توسعه‌دهندگانی است که به دنبال یک صفحه نمایش با مصرف انرژی فوق‌العاده پایین و خوانایی بالا در محیط‌های روشن هستند.

2.13 EPD Display STM32F103C8 SPI Example
2.13 EPD Display STM32F103RC SPI Example
2.13 EPD Display STM32F103ZE SPI Example
2.13 EPD Display STM32F407ZE SPI Example
