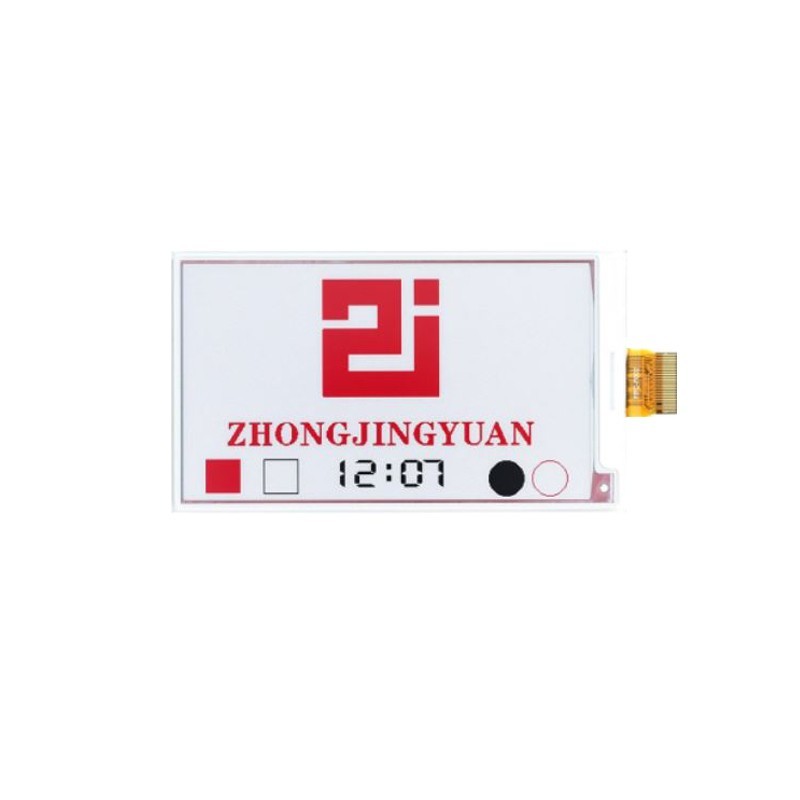

EPD E-Paper 3.70 inch 240x416 pixel-UC8253-Black, white, red

 صفحه‌نمایش الکترونیکی ۳.۷ اینچی EPD

این محصول یک **صفحه‌نمایش ۳.۷ اینچی از نوع الکتروفورتیک (Electrophoretic) با ماتریس فعال است که با فناوری جوهر الکترونیک (E-Ink) ساخته شده است. این نمایشگر با مصرف انرژی بسیار کم، کنتراست بالا، زاویه دید عالی و ظاهری مشابه کاغذ، گزینه‌ای ایده‌آل برای پروژه‌های صنعتی و اینترنت اشیا می‌باشد. همچنین قابلیت انتخاب بین نمایش دو رنگ (سیاه و سفید) یا سه رنگ (سیاه، سفید و قرمز) را دارد.

مشخصات فنی:

- اندازه صفحه‌نمایش: ۳.۷ اینچ
- فناوری ساخت: AM EPD (Active Matrix Electrophoretic Display)
- رزولوشن: ۲۴۰ × ۴۱۶ پیکسل
- فاصله بین پیکسل‌ها: ۰.۱۹۶ میلی‌متر
- ابعاد ناحیه نمایش: ۴8 × ۸4 میلی‌متر
- ابعاد پنل: ۵۳ × ۹۲ × ۱.۰ میلی‌متر
- رنگ‌های قابل نمایش:
  - سیاه و سفید (قابلیت به‌روزرسانی موضعی)
  - سیاه، سفید و قرمز (با انتخاب سفارشی)

 مشخصات الکتریکی و رابط:

- ولتاژ کاری: ۲.۲ تا ۳.۷ ولت
- رابط ارتباطی:  SPI
- تراشه کنترلر: UC8253
- نوع اتصال:
  - در نوع خام (بدون ماژول): کانکتور ۲۴ پین با فاصله ۰.۵ میلی‌متر

  شرایط محیطی:

- **زاویه دید**: تمام‌زاویه (۳۶۰ درجه)
- **دمای کاری**: ۰ تا ۵۰ درجه سانتی‌گراد
- **دمای نگهداری**: ۲۵- تا ۷۰+ درجه سانتی‌گراد

 کاربردهای پیشنهادی:

- برچسب‌های الکترونیکی فروشگاهی (ESL)
- دستگاه‌های پوشیدری هوشمند
- نمایشگرهای صنعتی و کنترل‌کننده‌ها
- پروژه‌های اینترنت اشیا (IoT)
- کتابخوان‌ها، تبلت‌های کاغذی و یادداشت‌بردارهای دیجیتال

ترتیب پایه‌ها از ۱ تا ۲۴:

1. NC
2. GDR
3. RESE
4. NC
5. VSH2
6. TSCL
7. TSDA
8. BS1
9. BUSY
10. RES#
11. D/C#
12. CS#
13. SCL
14. SDA
15. VDDIO
16. VCI
17. VSS
18. VDD
19. VPP
20. VSH1
21. VGH
22. VSL
23. VGL
24. VCOM

3.70 inch EPD Display STM32F103RC SPI Example
3.70 inch EPD Display STM32F103ZE SPI Example
3.70 inch EPD Display STM32F407ZE SPI Example
