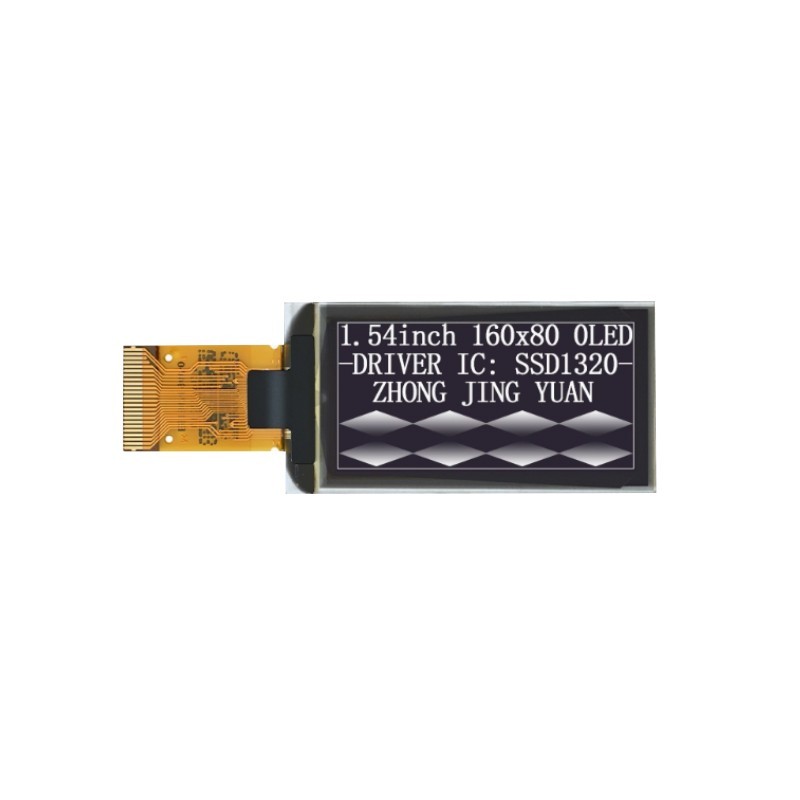

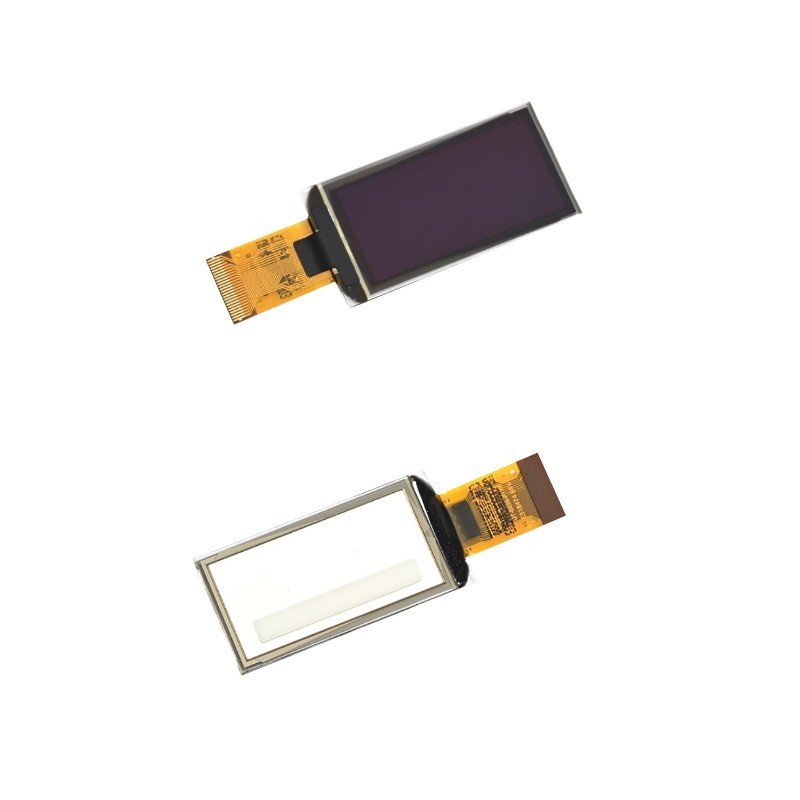

OLED 1.54 inch white 160x80 spi -iic /ssd1320

صفحه نمایش OLED 1.54 اینچی با رزولوشن80*160
این صفحه نمایش کوچک و باکیفیت، با ابعاد 1.54 اینچ و رزولوشن 160×80 پیکسل، گزینه‌ای ایده‌آل برای پروژه‌های الکترونیکی و صنعتی است. نمایشگر از نوع OLEDبوده و با تراشه کنترلر **SSD1320** مدیریت می‌شود که امکان نمایش را فراهم می‌کند. رنگ نمایش سفید و کیفیت تصویر بالا، این محصول را برای کاربردهای مختلف مانند دستگاه‌های پزشکی، ابزارهای اندازه‌گیری، و سیستم‌های تعبیه‌شده مناسب می‌سازد.

ابعاد:1.54 اینچ، 160X80 OLED
رزولوشن:80*160
نوع رابط: SPI, IIC,
ولتاژ منطقی: 3.3V
تراشه کنترل: SSD1320
رنگ نمایش:** سفید
ابعاد پنل: 43.50 × 22.50 × 1.20 (میلی‌متر)
منطقه نمایش: 35.02 × 17.50 (میلی‌متر)
فاصله پیکسل: 0.219 × 0.219 (میلی‌متر)
اندازه پیکسل:0.199 × 0.199 (میلی‌متر)
طول کابل اتصال: 18.8 میلی‌متر
تعداد پین: 16
جهت دید: تمام‌جهته
دمای کاری:40- تا 70 درجه سانتی‌گراد
وزن: 2.88 گرم

ویژگی‌های فنی:
- رابط‌های پشتیبانی‌شده   SPI، IIC،
- ولتاژ منطقی 3.3V سازگار با اکثر بردهای توسعه مانند Arduino و STM32.
- پنل باریک با ضخامت تنها 1.20 میلی‌متر و وزن سبک (2.88 گرم) برای نصب آسان در فضاهای محدود.
- منطقه نمایش گسترده  (35.02 × 17.50 میلی‌متر) با فاصله پیکسل 0.219 میلی‌متر و اندازه پیکسل 0.199 میلی‌متر برای وضوح بالا.
-مقاوم در برابر دمای گسترده (40- تا 70 درجه سانتی‌گراد) برای استفاده در محیط‌های سخت.
- دید تمام‌جهت هست برای خوانایی بهتر از هر زاویه.

کاربردها:
- دستگاه‌های پزشکی و صنعتی  - سیستم‌های تعبیه‌شده و IoT
- ابزارهای اندازه‌گیری و کنترل
- پروژه‌های DIY و الکترونیکی

حتما، در ادامه ترتیب پین‌ها از 1 تا 24 آورده شده است:

پین 1: N.C(GND)
پین 2: VCC
پین 3: N.C
پین 4: N.C
پین 5: BS1
پین 6: BS2
پین 7: VSS
پین 8: IREF
پین 9: CS
پین 10: RES
پین 11: D/C
پین 12: R/W
پین 13: E/RD
پین 14: D0
پین 15: D1
پین 16: D2
پین 17: D3
پین 18: D4
پین 19: D5
پین 20: D6
پین 21: D7
پین 22: VDD
پین 23: VCOMH
پین 24: VCC

EXAMPLE:

00-1.54 Grayscale OLED Display C51 SPI Example
01-1.54 Grayscale OLED Display STM32F103C8T6 SPI Example
02-1.54 Grayscale OLED Display STM32F103RCT6 SPI Example
03-1.54 Grayscale OLED Display STM32F103ZET6 SPI Example
04-1.54 Grayscale OLED Display STM32F407ZG SPI Example
05-1.54 Grayscale OLED Display STM32L476RG SPI Example
06-1.54 Grayscale OLED Display STM32F303RC SPI Example
07-1.54 Grayscale OLED Display STM32L151AC8T6 SPI Example
08-1.54 Grayscale OLED Display STM32L053C8 SPI Example
09-1.54 Grayscale OLED Display STM32F030C8 SPI Example

00-1.54 Grayscale OLED Display C51 IIC Example
01-1.54 Grayscale OLED Display STM32F103C8T6 IIC Example
02-1.54 Grayscale OLED Display STM32F103RCT6 IIC Example
03-1.54 Grayscale OLED Display STM32F103ZET6 IIC Example
04-1.54 Grayscale OLED Display STM32F407ZG IIC Example
05-1.54 Grayscale OLED Display STM32L476RG IIC Example
06-1.54 Grayscale OLED Display STM32F303RC IIC Example
07-1.54 Grayscale OLED Display STM32L151AC8T6 IIC Example
08-1.54 Grayscale OLED Display STM32L053C8 IIC Example
09-1.54 Grayscale OLED Display STM32F030C8 IIC Example
