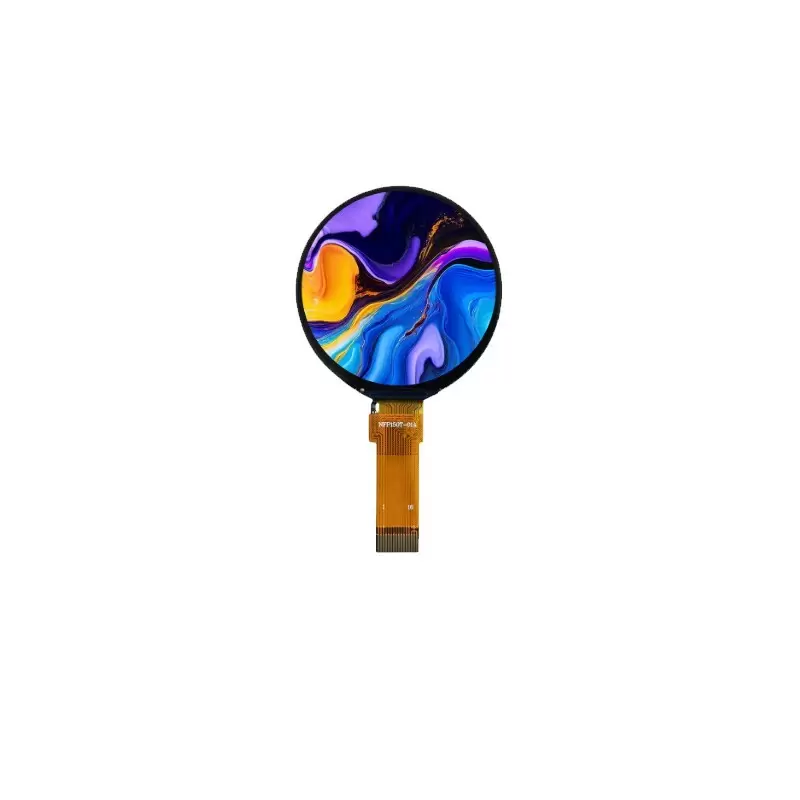

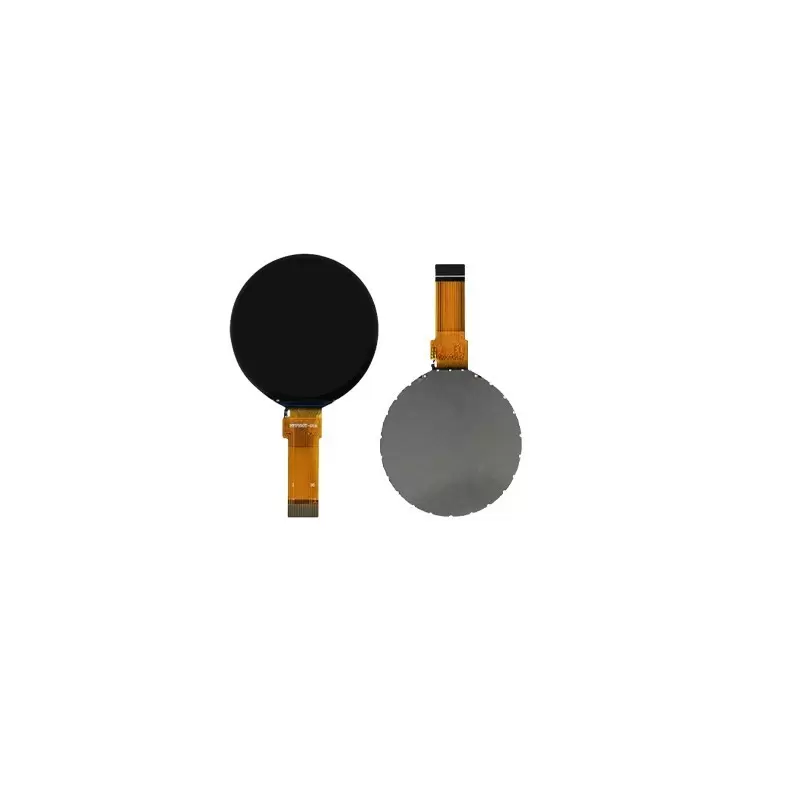

TFT LCD 1.5 inch - 360X360 HD LCD display HD LCD round screen ST77916

نمایشگر IPS رنگی 1.5 اینچی با وضوح بالا

این نمایشگر یک انتخاب ایده‌آل برای پروژه‌های الکترونیکی و صنعتی است که نیاز به نمایش گرافیک‌ها، تصاویر و اطلاعات با کیفیت بالا دارند. صفحه نمایش 1.5 اینچی از نوع IPS (In-Plane Switching) بوده که زاویه دید بسیار عالی در تمامی جهات را فراهم می‌کند، به طوری که تصویر از هر زاویه‌ای کاملاً واضح و بدون تغییر رنگ دیده می‌شود.

با وضوح تصویر 360 در 360 پیکسل، تراکم پیکسل‌های این نمایشگر بسیار بالا است که منجر به نمایش متون بسیار شارپ و گرافیک‌های نرم و دقیق می‌شود. رابط کنترل این نمایشگر از نوع SPI است که امکان انتقال داده با سرعت بالا و تعداد پایه‌های کمتر را فراهم می‌کند و طراحی مدار را ساده‌تر می‌نماید.

کنترلر اصلی این نمایشگر، تراشه قدرتمند ST77916 است که پشتیبانی کاملی از ویژگی‌های پیشرفته را ارائه می‌دهد.

ویژگی‌های کلیدی:

• صفحه نمایش 1.5 اینچی IPS با زاویه دید کامل

• وضوح بالا 360x360 پیکسل برای نمایش فوق‌العاده شارپ

• رابط SPI برای عملکرد سریع و ساده

• کنترلر ST77916

• روشنایی عالی 400 نیت

• نورپردازی یکنواخت با 3 LED سفید

• طراحی جمع و جور و مقاوم

• محدوده دمای کاری گسترده



  ---

  پین‌های نمایشگر به ترتیب:

  1. K (کاتد بک‌لایت)

  2. A (آند بک‌لایت)

  3. GND (زمین)

  4. CS (سلکت چیپ)

  5. SCL (کلاک SPI)

  6. RESET (ریست)

  7. IO3 (داده ۳)

  8. IO2 (داده ۲)

  9. I01 (داده ۱)

  10. I00 (داده ۰)

  11. TE (Tearing Effect)

  12. VCC (ولتاژ تغذیه)

  13. IOVCC (ولتاژ منطقی)

  14. GND (زمین)

  15. GND (زمین)

  16. بدون اتصال
