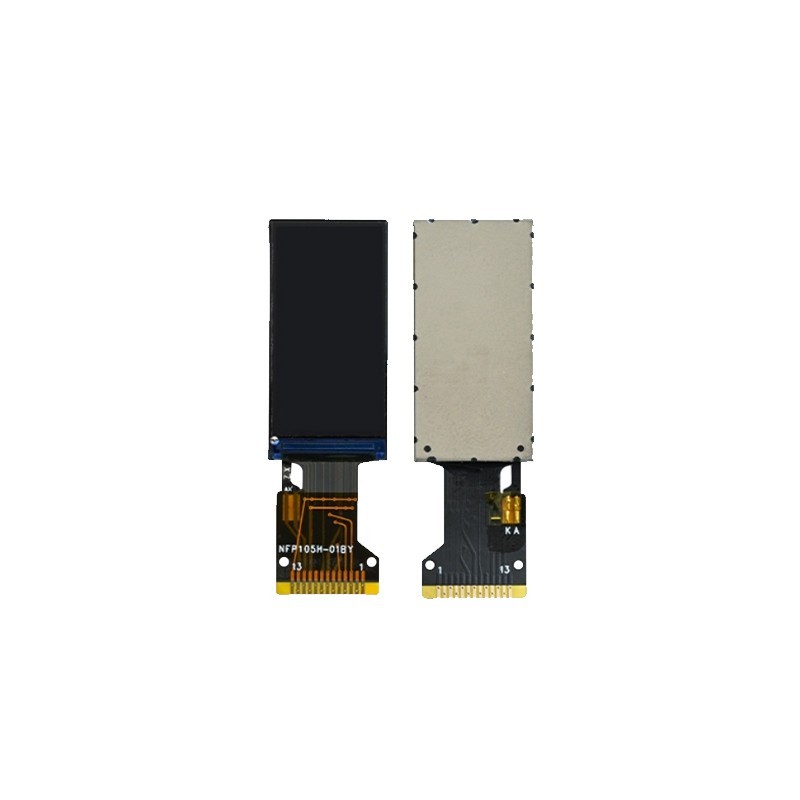

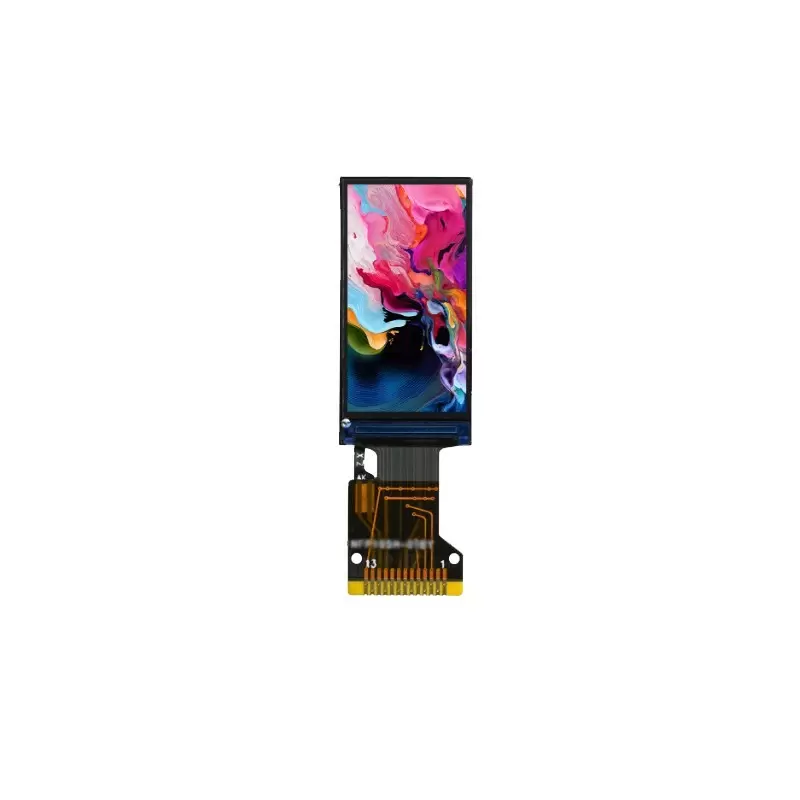

TFT LCD 1.05 inch-120*240 - TFT LCD display IPS display GC9A01

این محصول یک صفحه‌نمایش TFT تمام‌رنگ با فناوری IPS و اندازه‌ی 1.05 اینچ است که از وضوح تصویر 240×120 پیکسل پشتیبانی می‌کند. به لطف استفاده از پنل IPS LCD، این نمایشگر از زوایای دید گسترده برخوردار است و تصاویر را با وضوح و دقت بالا حتی از زوایای مختلف نمایش می‌دهد.

مشخصات  محصول:

• اندازه صفحه‌نمایش: 1.05 اینچ

• نوع صفحه‌نمایش: IPS LCD

• رزولوشن: 120 × 240 پیکسل

• رابط ارتباطی: SPI

• ولتاژ کاری: 3.3 ولت.

• تراشه‌ی راه‌انداز: GC9A01

• رنگ‌نمایی: تمام‌رنگ (Full Color)

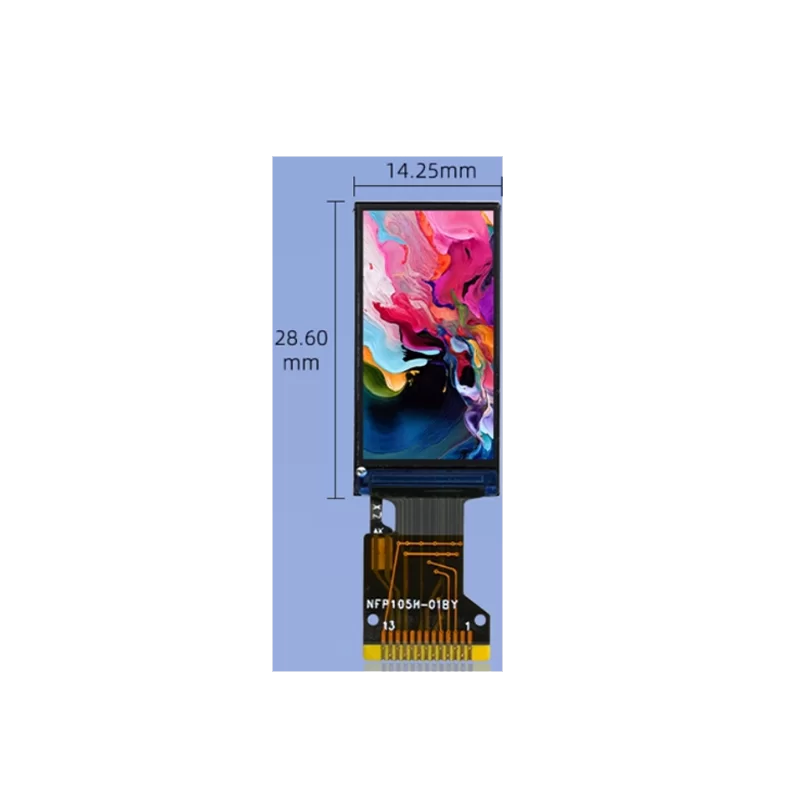

• ابعاد کلی پنل: 14.25 (عرض) × 28.6 (ارتفاع) × 1.56 (عمق) میلی‌متر

• ناحیه‌ی نمایش: 11.88 (عرض) × 23.76 (ارتفاع) میلی‌متر

• فاصله‌ی پیکسل‌ها: 0.099 (عرض) × 0.099 (ارتفاع) میلی‌متر

• زاویه‌ی دید: تمام‌زاویه (All Viewing Angles)

• نور پس‌زمینه: 1 عدد LED سفید

• نحوه‌ی اتصال:

  • قابل لحیم‌کاری (13 پین با فاصله 0.7 میلی‌متر)

• دمای کاری: 20- تا 70 درجه سانتی‌گراد


  پایه ها:



  1. NC

  2. NC

  3. SDA

  4. SCL

  5. RS

  6. RES

  7. CS

  8. GND

  9. NC

  10. VDD

  11. LEDK

  12. LEDA

  13. GND



  example:
  01-1.05-inch IPS Display C51_SPI Example
  02-1.05-inch IPS Display STM32F103C876_SPI Example
  03-1.05-inch IPS Display STM32F103RC_SPI Example
  04-1.05-inch IPS Display STM32F103ZE16_SPI Example
  05-1.05-inch IPS Display STM32F407ZG_SPI Example
  06-1.05-inch IPS Display STM32F030C8_SPI Example
  07-1.05-inch IPS Display STM32L151AC876_SPI Example
  08-1.05-inch IPS Display STM32L053C8_SPI Example
  09-1.05-inch IPS Display STM32L476RG_SPI Example
  10-1.05-inch IPS Display STM32F303RC_SPI Example
  11-1.05-inch IPS Display STM32F103 Hardware SPI+DMA Example
