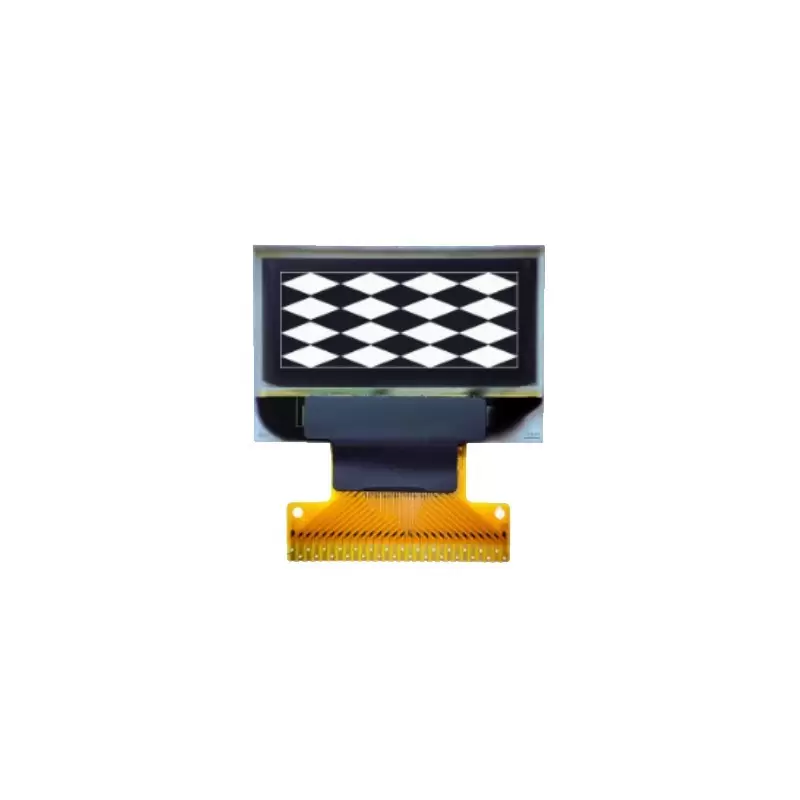

صفحه نمایش OLED 0.82 اینچی با درایور SSD1306 - مدل 9639-white

مشخصات نمایشگر 0.82 اینچی:
نمایشگر 0.82 اینچی OLED  که برای کاربردهای مختلف الکترونیکی طراحی شده است. این نمایشگر از فناوری پیشرفته OLED استفاده می‌کند که رنگ‌های زنده، کنتراست بالا و دید عالی حتی در شرایط کم‌نور را ارائه می‌دهد.

مشخصات:

اندازه صفحه: 0.82 اینچ
نوع نمایشگر: OLED (دیود آلی نورافشان)
نام جایگزین: صفحه نمایش LCD OLED
درایور: SSD1306

ویژگی‌ها:

کنتراست و روشنایی بالا: تصاویر واضح و زنده به دلیل فناوری OLED.
طراحی جمع‌وجور: مناسب برای دستگاه‌های کوچک مانند پوشیدنی‌ها، گجت‌های IoT و سیستم‌های جاسازی‌شده.
مصرف انرژی بهینه: فناوری OLED مصرف انرژی کمی دارد و برای دستگاه‌های باتری‌دار مناسب است.
زوایای دید گسترده: رنگ و روشنایی یکنواخت از زوایای مختلف.
سازگاری درایور: از درایور SSD1306 پشتیبانی می‌کند و با واریانت 9639 نیز سازگار است که انعطاف‌پذیری را افزایش می‌دهد.

کاربردها:

فناوری پوشیدنی (مثل ساعت‌های هوشمند)
دستگاه‌های اینترنت اشیا (IoT)
گجت‌های الکترونیکی قابل حمل
پروژه‌های الکترونیکی DIY

ویژگی                                           مقدار
مدل درایور                                     SSD1306
اندازه صفحه نمایش                        0.82 اینچ
رزولیشن                                        96*39

نوع رابط                                       I2C
ولتاژ کاری                                      3.3V - 5V
رنگ نمایش                                    سفید
ابعاد ماژول (تقریبی)                       21mm x 29mm

• مشخصات پایه ها:



پایه ۱: N.C./(GND)
پایه ۲: C2P
پایه ۳: C2N
پایه ۴: C1P
پایه ۵: C1N
پایه ۶: VBAT
پایه ۷: VSS
پایه ۸: VDD
پایه ۹: BS2
پایه ۱۰: CS#
پایه ۱۱: RES#
پایه ۱۲: D/C#
پایه ۱۳: R/W#
پایه ۱۴: E/RD#
پایه ۱۵: DO
پایه ۱۶: D1
پایه ۱۷: D2
پایه ۱۸: D3
پایه ۱۹: D4
پایه ۲۰: D5
پایه ۲۱: D6
پایه ۲۲: D7
پایه ۲۳: IREF
پایه ۲۴: VCOMH
پایه ۲۵: VCC
پایه ۲۶: VLSS
پایه ۲۷: N.C.(GND)
